P-SAT: Băng đạn Slim Angled Talon có thể in 3D (Printable)

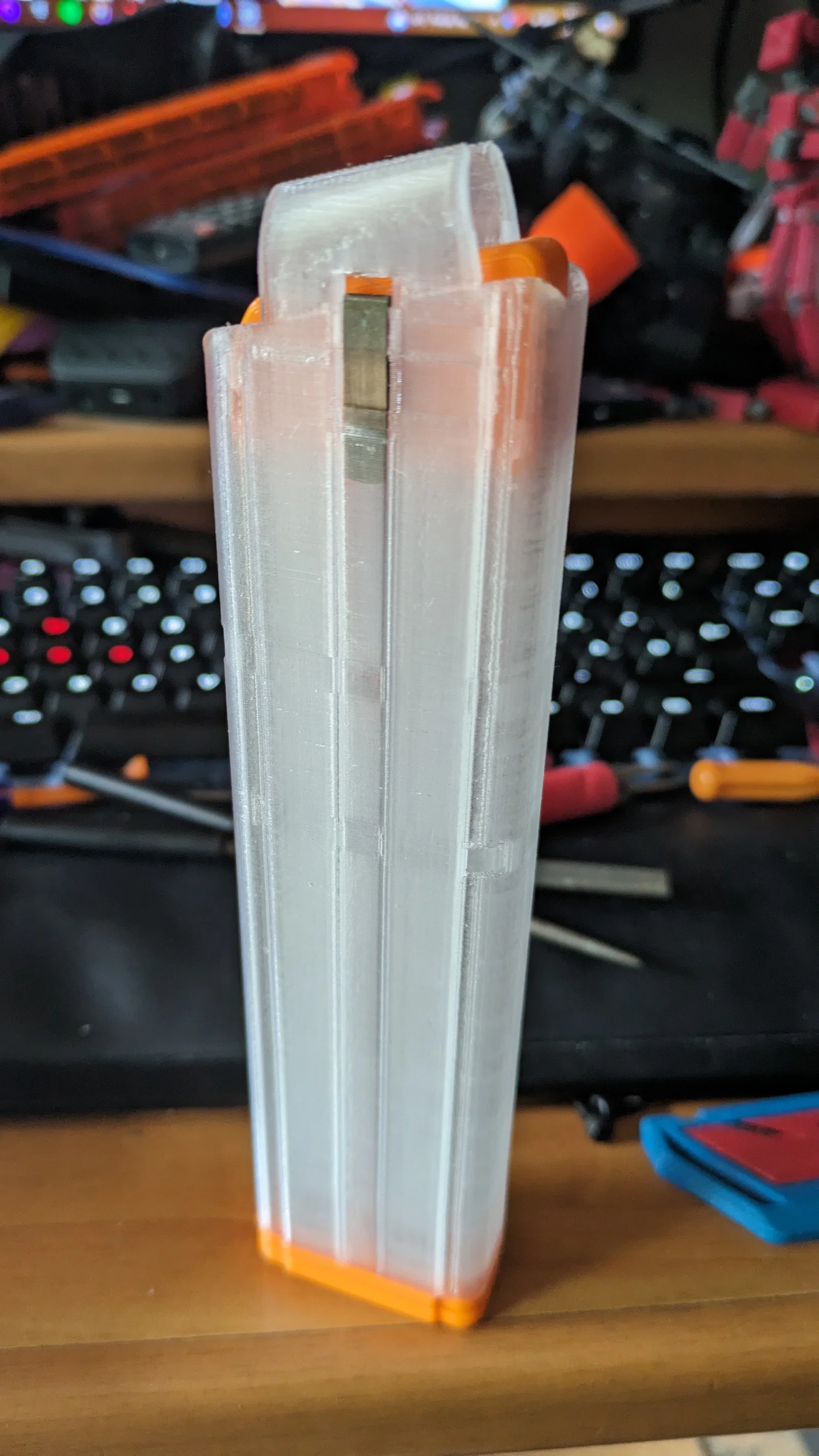

Đây là P-SAT: Printable Slim Talon Mag!

Mình hơi khó chịu vì thiếu một mẫu slim angled Talon đơn giản để in 3D, nên sau khi tham khảo ý tưởng từ sure.t mag, mình đã tự thiết kế cái của mình. Nó dùng chung loại Foamblast drum spring mà đa số các mẫu magazine in 3D đang dùng.

Hướng dẫn in (Printing Instructions)

Phần Body cần in dựng đứng, nhưng model được thiết kế dài quá nên sẽ không vừa với khổ bàn in tiêu chuẩn của Prusa i3 hoặc Ender 3. Vì vậy mình khuyên bạn CUT model xuống đúng chiều dài mong muốn (KHÔNG ĐƯỢC RESIZE), việc này có thể làm trực tiếp trong slicer. Ví dụ mình cắt xuống 170 mm, tương đương khoảng sức chứa 12 darts. Về lý thuyết có thể in với các thông số in mà t4obrien khuyến nghị cho sure.t mags, nhưng nếu bạn muốn mag cứng cáp hơn thì cứ tăng số perimeters.

Phần Follower in với mặt có lỗ để gắn drum spring úp xuống buildplate.

Phần Base in với mặt đáy đặt lên buildplate.

Hướng dẫn lắp ráp (Assembly Instructions)

Giống như sure.t, bạn bắt đầu bằng cách gắn drum spring vào các lỗ ở phía trên của mag. Sau đó dùng thước (hoặc vật tương tự) đẩy lò xo xuống dọc theo thân mag cho tới khi nó thò ra ở đầu dưới, rồi luồn follower vào lò xo. Tiếp theo, vẫn dùng thước, từ từ đẩy follower trượt ngược lên vào trong mag. Xong xuôi thì chỉ cần ấn base vào đúng vị trí.

Ghi chú cuối (Final Notes)

Mình chỉ test được độ tương thích với Quik và Satakieli, nhưng chắc cũng sẽ chạy với Worker Nightingale.
