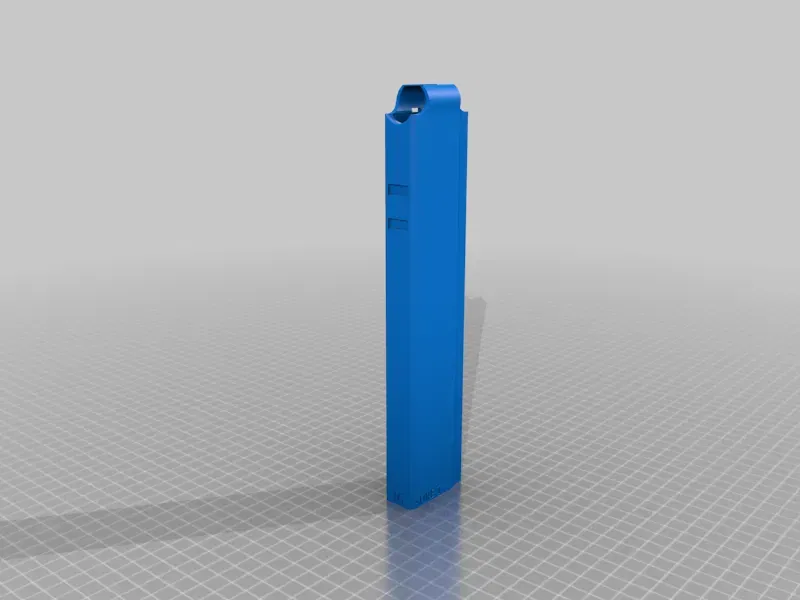

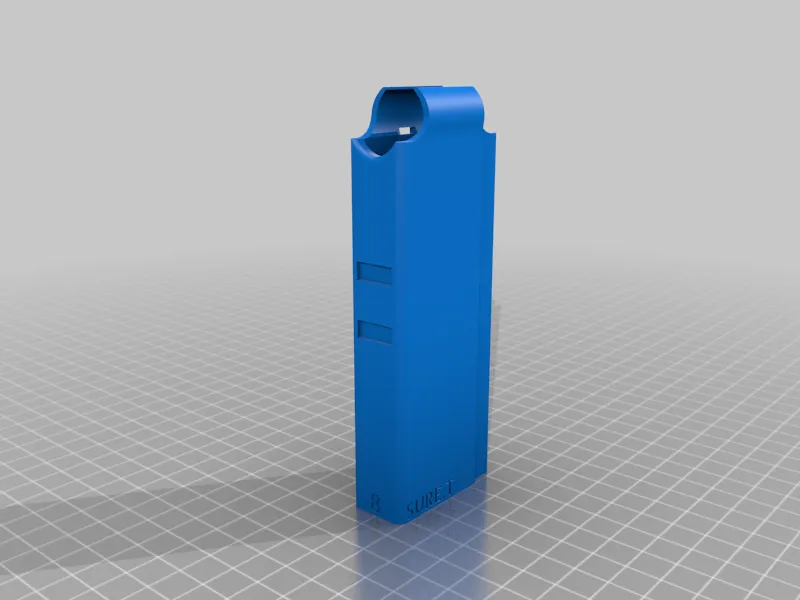

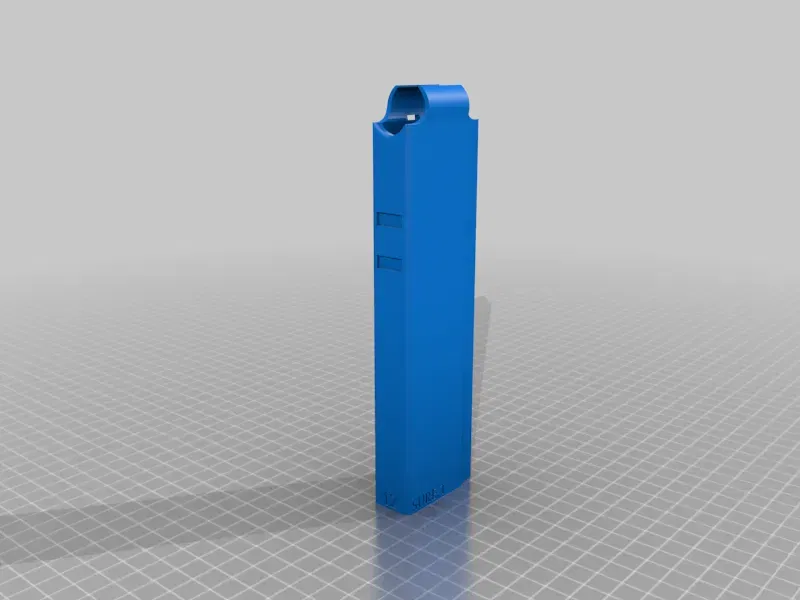

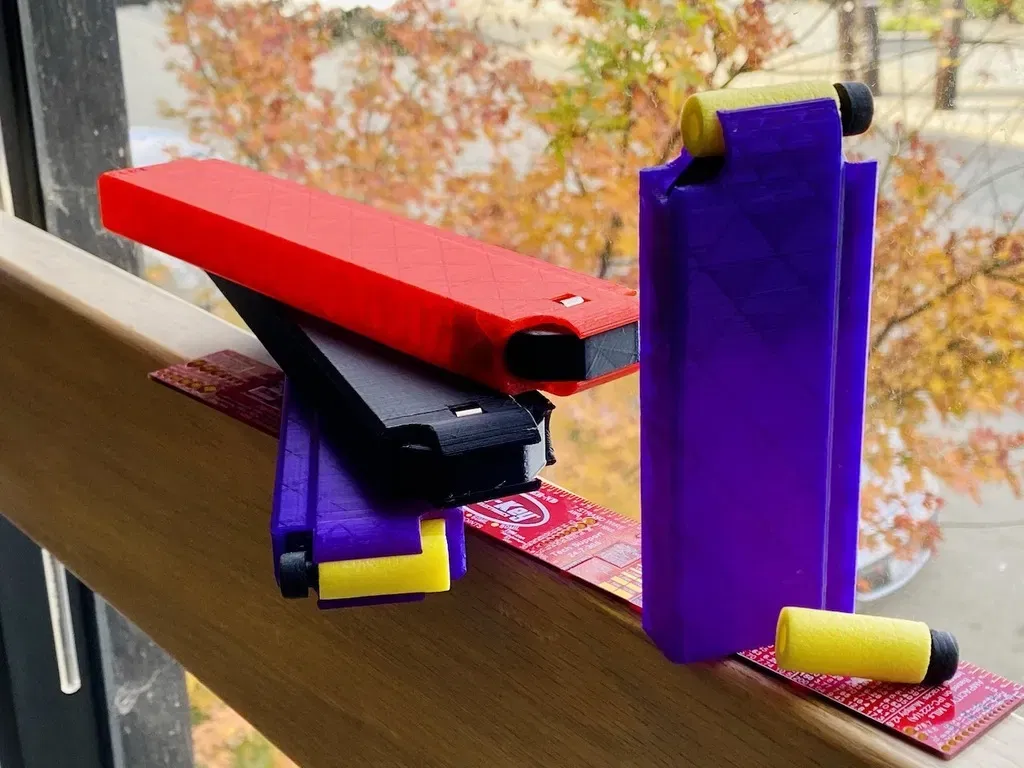

Đầu đạn nerf Talon/half-length cho in dọc

Tạp chí nerf nửa chiều dài/talon được thiết kế để in theo chiều dọc trong thời gian kỷ lục. In nhanh hơn, thiết kế mô-đun hơn, tương thích hơn, tùy chỉnh hơn!

In cái này với 1 tường bằng filament PLA+ tốt và nó sẽ là một sản phẩm mạnh mẽ, nhanh chóng và nhẹ với một phần duy nhất.

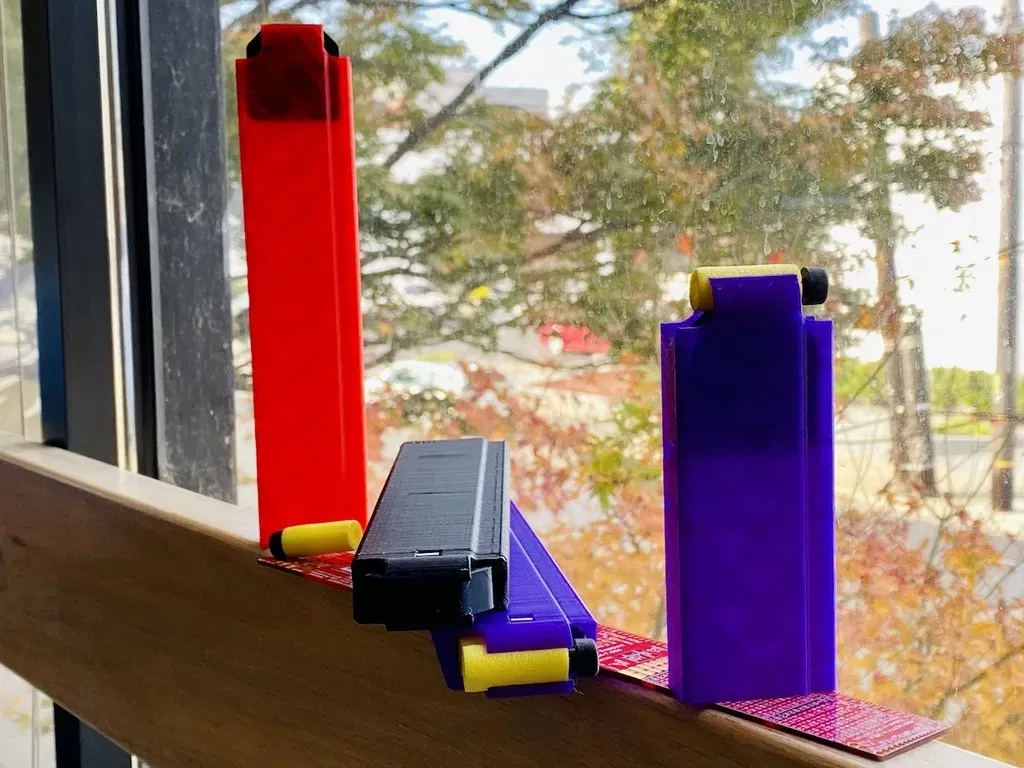

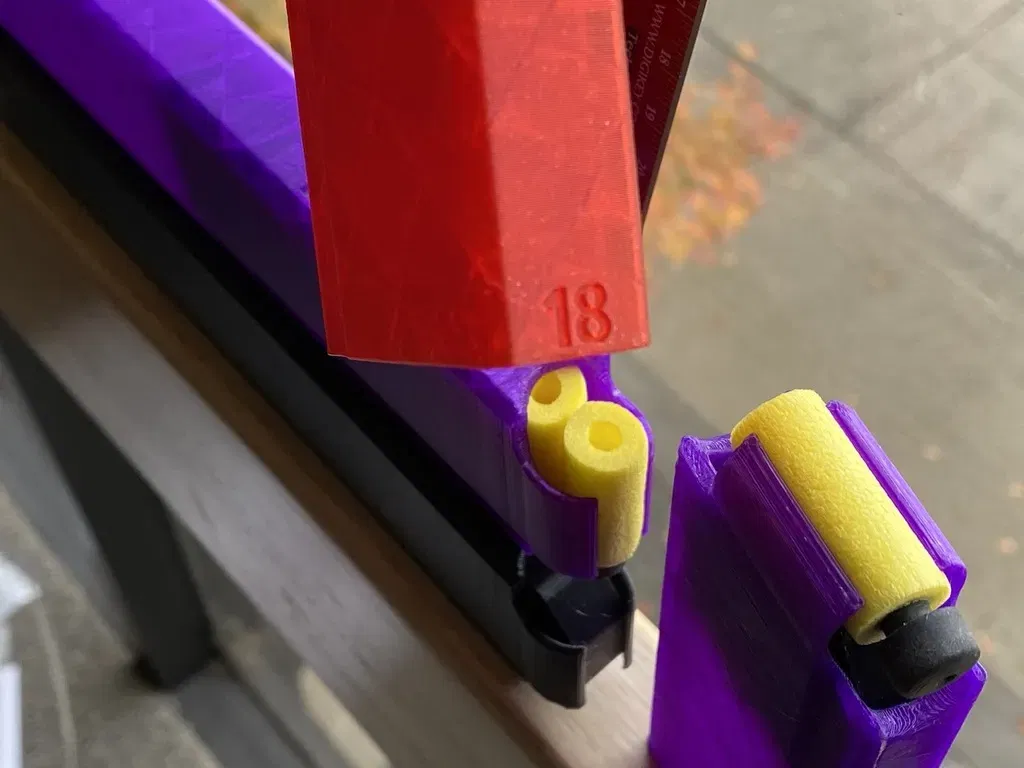

Hoạt động hoàn hảo với mũi ngắn FDL-3. Tôi đã bao gồm các lỗ cắt cho việc phát hành mag đôi để tối đa hóa khả năng tương thích.

Phần cứng

Được thiết kế cho một lò xo lực không đổi. Hoặc:

• Tùy chọn lò xo hoàn toàn có thể in 3D mới của @Nick__Furry! Không cần thêm bộ phận nào— nhưng có một số mất mát về dung lượng.
  • nó rất đẹp.. có lẽ nên thử nó! Có lẽ nên dùng PETG.
  • Tôi cũng sẽ đặt hàng một vài lò xo lực không đổi nữa:
• Khuyến nghị của tôi từ McMaster Carr
  • 0.2lb là hơn đủ lực và sẽ không làm méo các viên đạn của bạn nhiều– chính xác hơn.
• Lò xo 'trống nerf' chính thức từ foamblast
  • hãy cẩn thận vì chúng có lực gần 0.8lb (hoặc nhiều hơn!) và có thể gặp vấn đề với việc thu hồi cánh tay bán tự động nhưng
  • có lẽ sẽ cho phép tốc độ bắn cao hơn trong các khẩu súng tự động hoàn toàn với cái giá phải trả là các viên đạn bị nén nhiều hơn & không chính xác).

In ấn

Tôi in cái của mình với chiều cao lớp 0.28mm, 1 tường, 70mmps, và 10% độ đặc. Với các cài đặt này, tôi có thể in một tạp chí 18 đầy đủ trong 3h 45m.

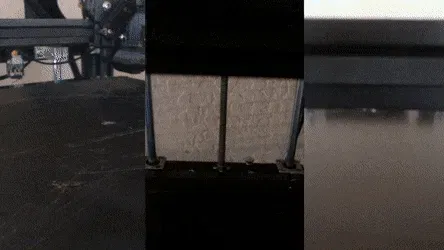

In trên một bề mặt kính (với viền để có độ bám dính tốt hơn) và bạn có thể tự động hóa hoàn toàn việc in những cái này và một máy in có thể sản xuất ~6/ngày!

Lắp ráp

Kéo lò xo vào đầu của mag, đẩy đầu tự do vào khe thứ hai. Sử dụng thước để đẩy lò xo xuống đáy, móc nó qua mép. Đặt cuộn lò xo bên trong pusher mà bạn đã in, nhưng sau đó hãy rất cẩn thận khi thả nó trở lại trên cùng. Tốc độ mà nó đạt được sẽ làm gãy các kẹp ở đầu trên, vì vậy hãy đặt ngón tay của bạn (hoặc giữ một viên đạn) ở trên cùng để ngăn nó lại.

Nếu bạn làm gãy các cánh ở trên, chúng rất dễ dàng và hiệu quả được dán lại bằng keo siêu dính. Đây là phần yếu nhất nhưng vẫn rất mạnh .. cho mọi thứ ngoại trừ một pusher bằng nhựa chạy 50mph đập vào nó.

Tùy chỉnh

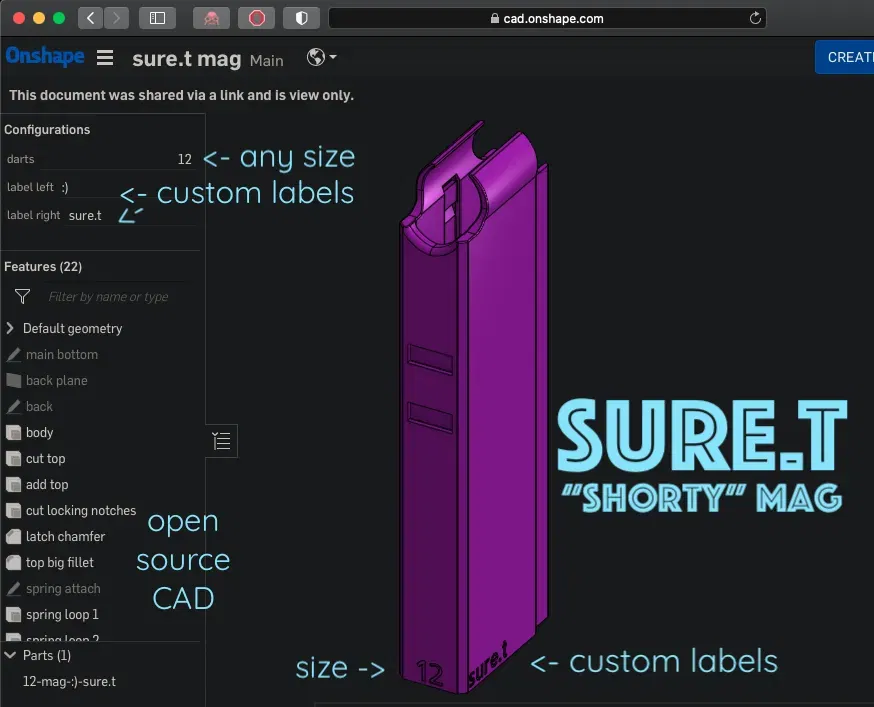

Tôi đã thiết kế cái này trong chương trình cad mà tôi ưa thích: onshape, điều này có nghĩa là bất kỳ ai cũng có thể fork & chỉnh sửa thiết kế. Tôi thậm chí đã thêm các biến cấu hình cho việc khắc bên trái & bên phải và dung lượng viên đạn.. vì vậy không cần kỹ năng cad để tạo ra một phiên bản tùy chỉnh. Để tải xuống một STL hoặc STEP, bạn có thể cần một tài khoản miễn phí

Đây là liên kết thiết kế

Hãy tiến lên và tạo ra cơn thịnh nộ bằng bọt!

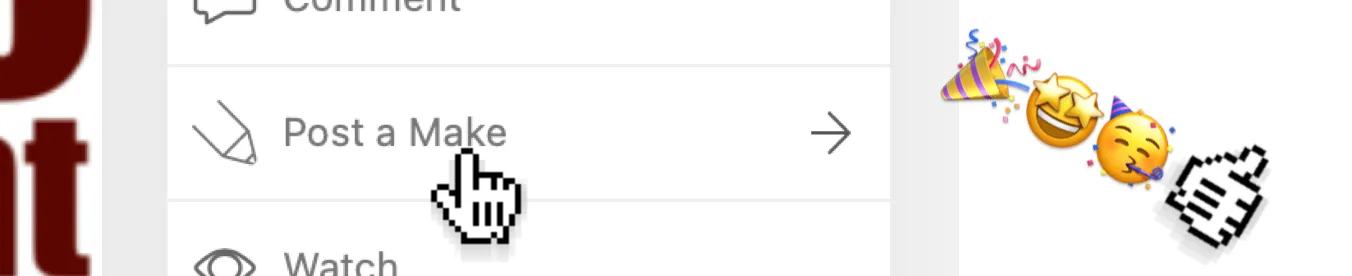

Đăng tải sản phẩm của bạn!

Xin hãy đăng chúng! Thật sự đó! Chụp một bức ảnh nhanh bằng điện thoại của bạn về bản in của bạn trong tất cả vẻ đẹp của nó và khoe nó ra! Hơn nữa, điều này thực sự giúp đưa thiết kế này ra thế giới.

Nhắn tin cho tôi trên discord/telegram để

• tùy chỉnh
• khắc khác nhau
• ý tưởng biến thể khác nhau
• bất kỳ vấn đề nào: in, thiết kế, vừa vặn, v.v
• khoe khoang/phấn khích về kết quả của bạn
• chào hỏi

Thiết kế đồ vật thật vui nhưng tương tác với những người thú vị và nghe về cuộc phiêu lưu của họ thì còn tốt hơn. Tôi có thể tạo ra bất kỳ biến thể/khắc nào dễ dàng, nhắn tin cho tôi trên discord/telegram và/hoặc để lại một bình luận và hãy cùng tạo ra phiên bản hoàn hảo của bạn. Tôi chỉ yêu cầu bạn đăng tải sản phẩm của mình!

Nếu bạn cũng muốn tệp CAD hoặc STEP, không vấn đề gì. Tôi đã giúp đỡ rất nhiều người tuyệt vời! Gửi cho tôi một tin nhắn
