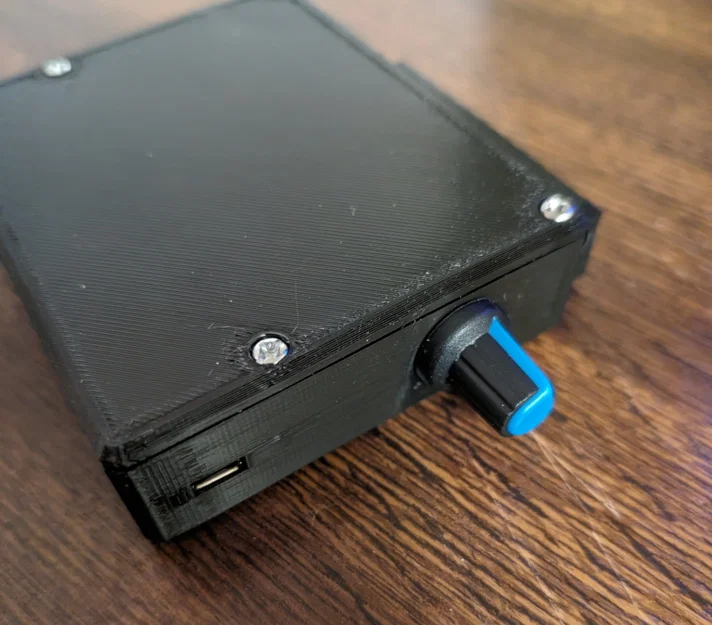

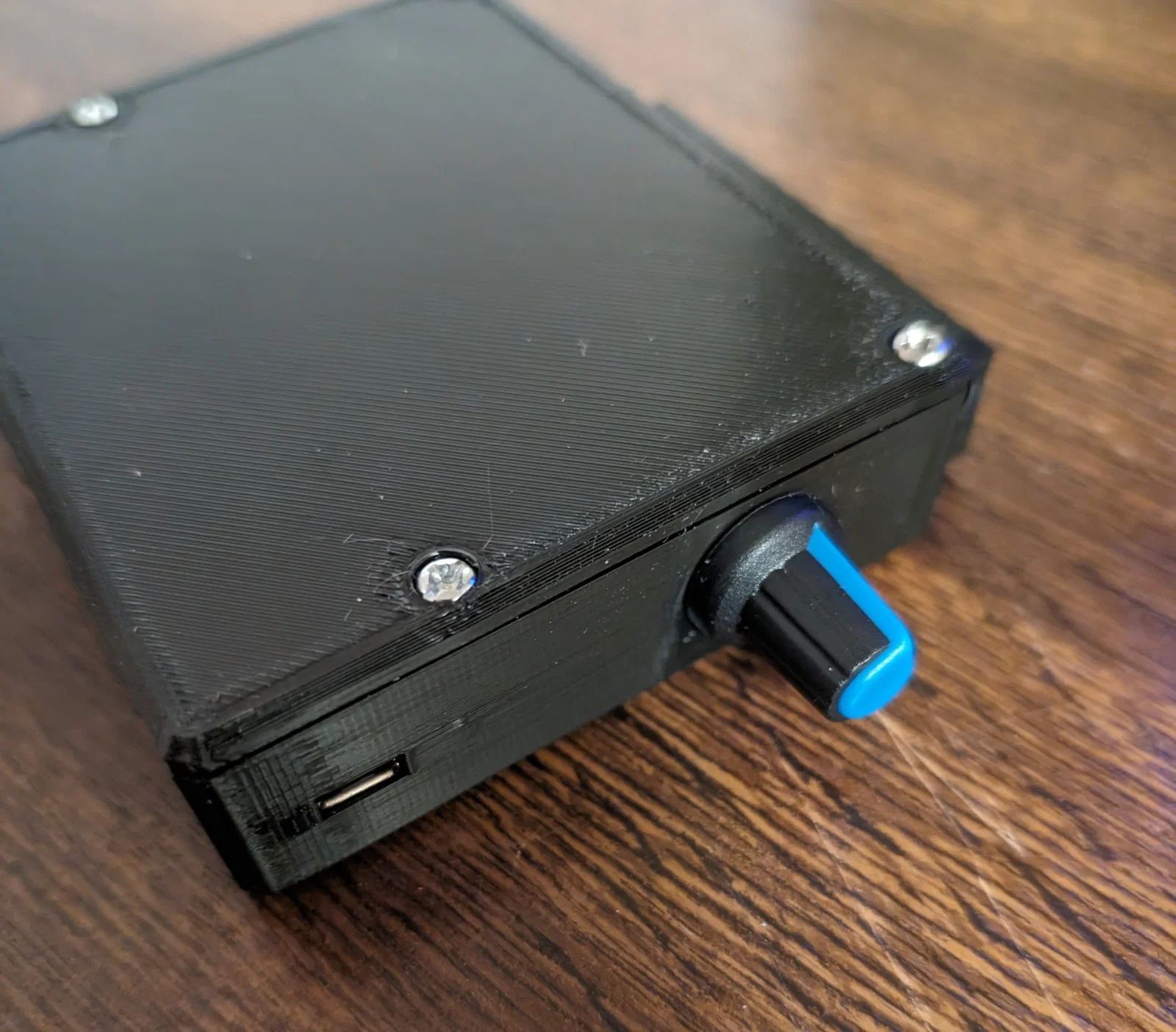

Thiết bị chống mờ kính Anti Fog Device

Thiết bị Anti Fog Device giúp đẩy sương mù ra khỏi kính airsoft của bạn.

Tính năng:

• Cửa hút gió đặt nghiêng để giảm nước lọt vào khi mưa nhẹ
• Chỉnh được tốc độ
• Sạc lại được
• Ống trượt lọt vào bên trong thay vì chụp ra ngoài để tối đa hoá đường gió
• Dùng mạch tăng/giảm áp (voltage step-down/up) thay vì bộ điều khiển PWM để loại bỏ tiếng rít/whine.

Cập nhật:

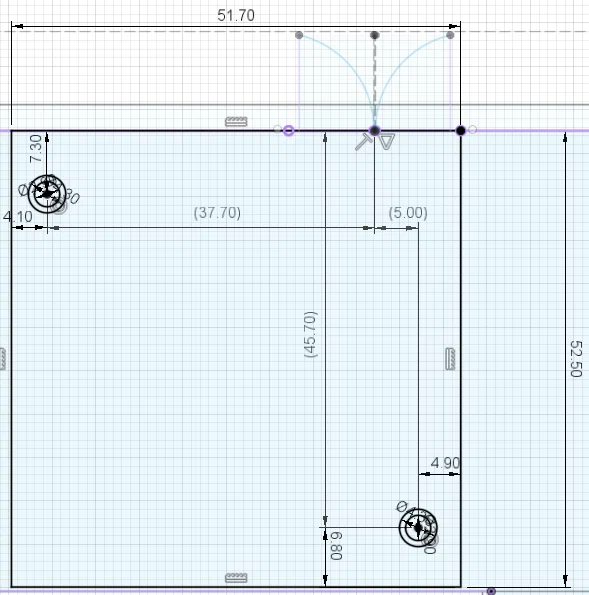

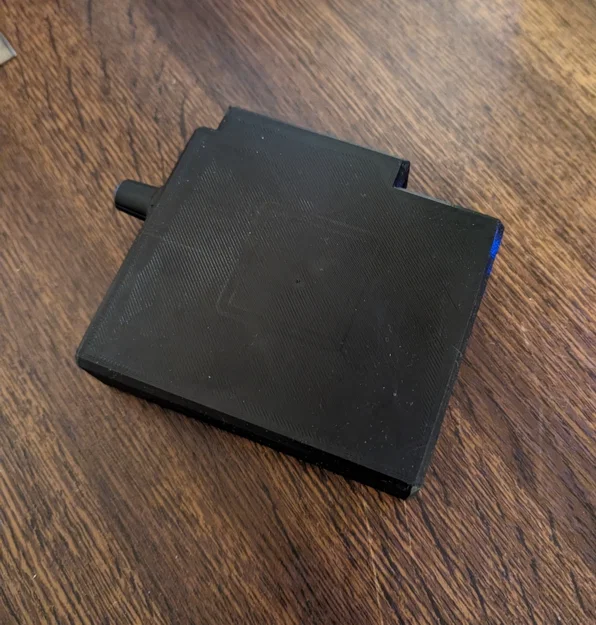

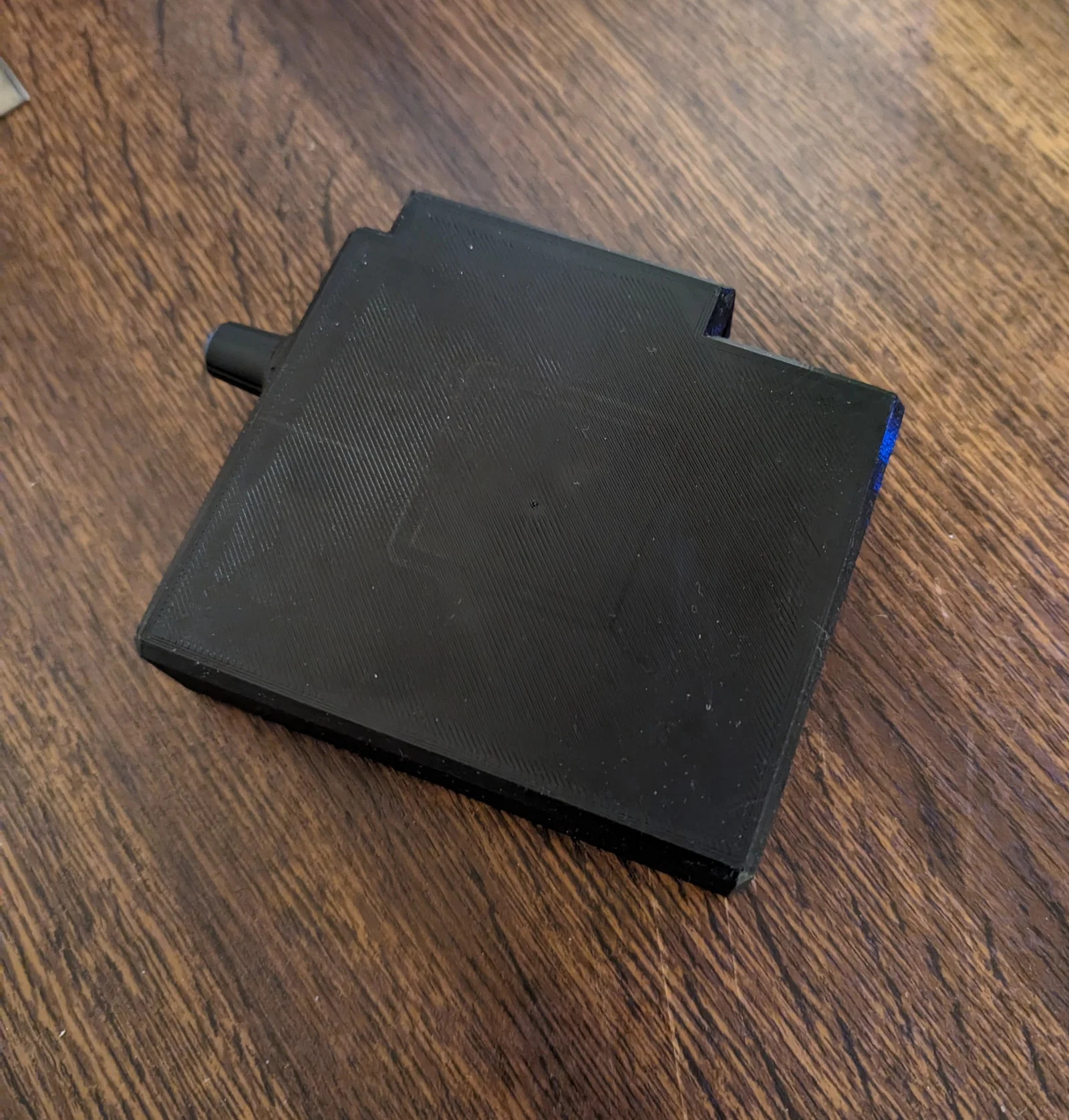

2024-06-25: Tấm lưng (backplate) lõm để dán velcro, gắn lên nón hoặc mũ bảo hiểm

Danh sách linh kiện:

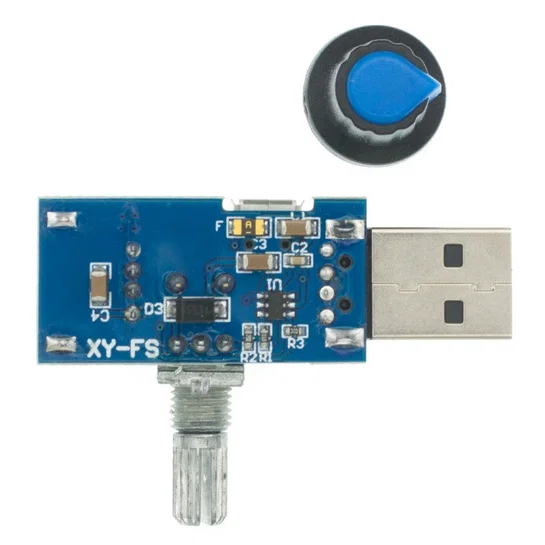

• USB fan speed controller (china)
• Quạt blower 12v 5015 (china)
  • Bản 5v cũng dùng được nhưng controller có thể lên tới 8v
  • Nhớ kiểm tra quạt có vừa không bằng cách in thử một phần của cụm lắp ráp hoặc đo trực tiếp. Dòng quạt này dung sai loạn lắm…

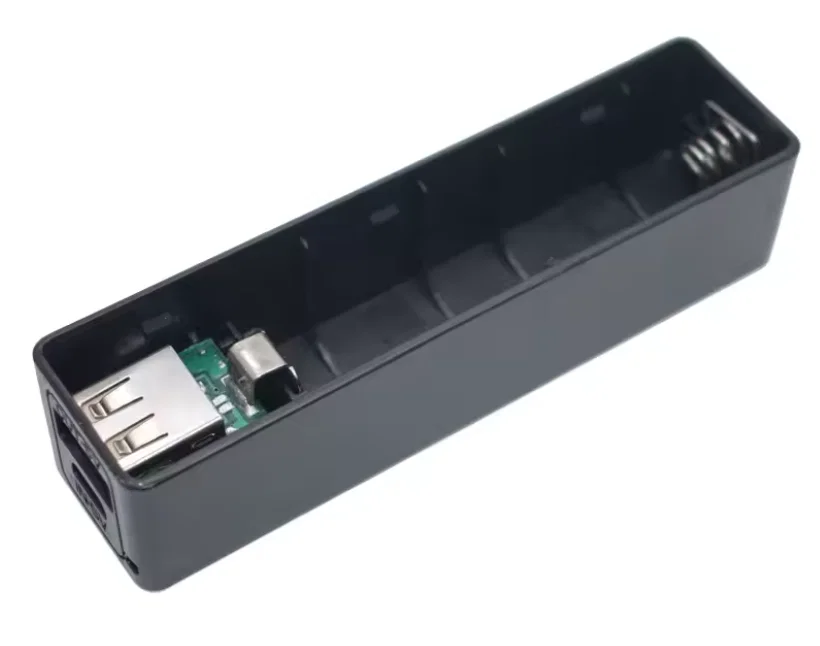

• 18650 DIY Power Bank (china)
• Pin 18650
• Ống PVC (đường kính trong 6mm, đường kính ngoài 8mm)
• Ốc vít:
  • 2 x M3 dài tối đa 10mm cho quạt (có thể dùng thêm long đền/washer)
  • 4 x M3 dài tối đa 20mm cho backplate

Hướng dẫn in:

• Thiết kế để in không cần support theo đúng hướng đã set trong file STL.
• Vật liệu rắn nào cũng được (PLA, PETG, ABS)
• Infill: 15%

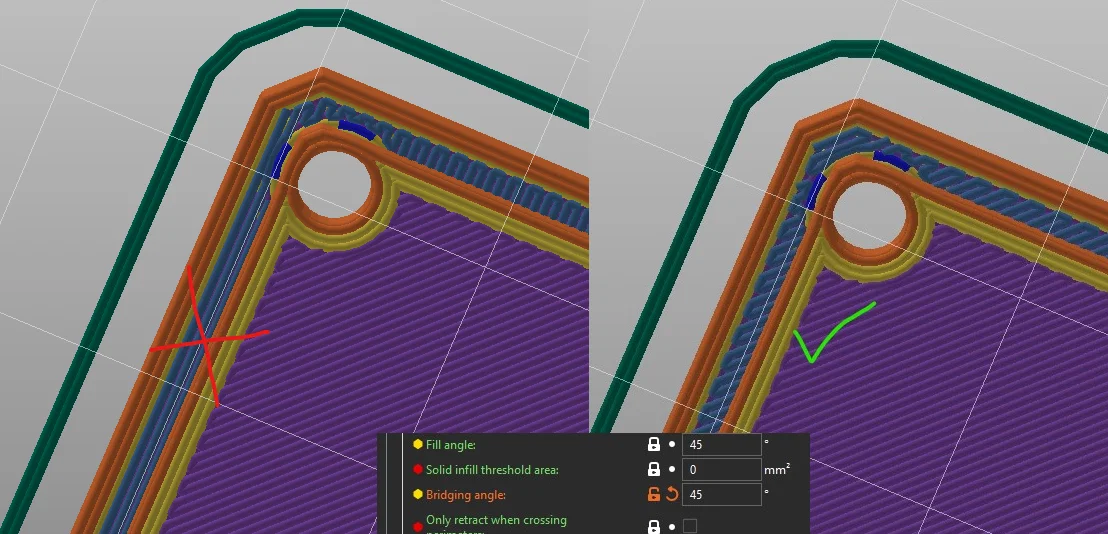

• Chỉ riêng backplate: Bridging angle: 45 (để in cầu bridge của backplate không bị xệ)

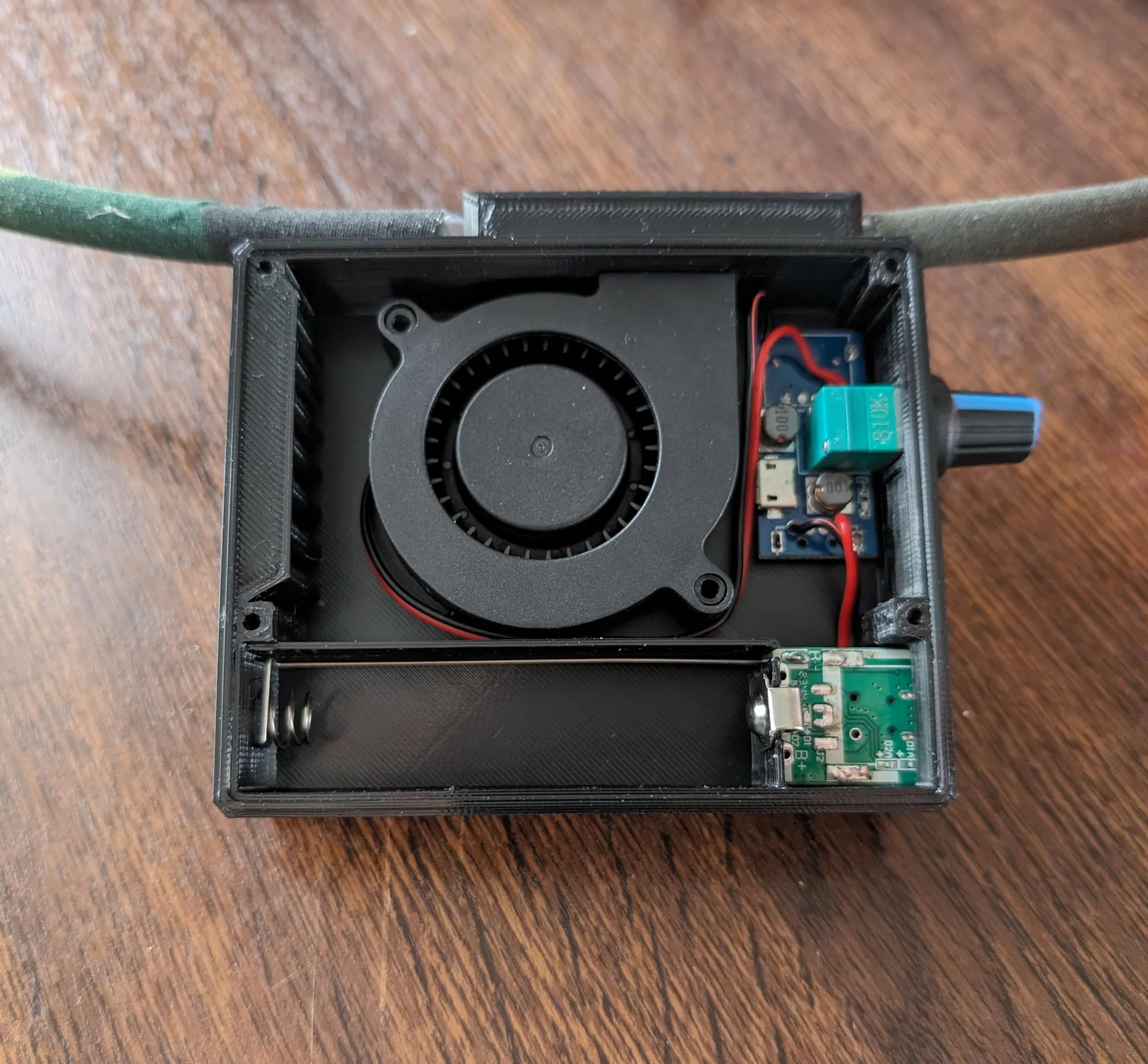

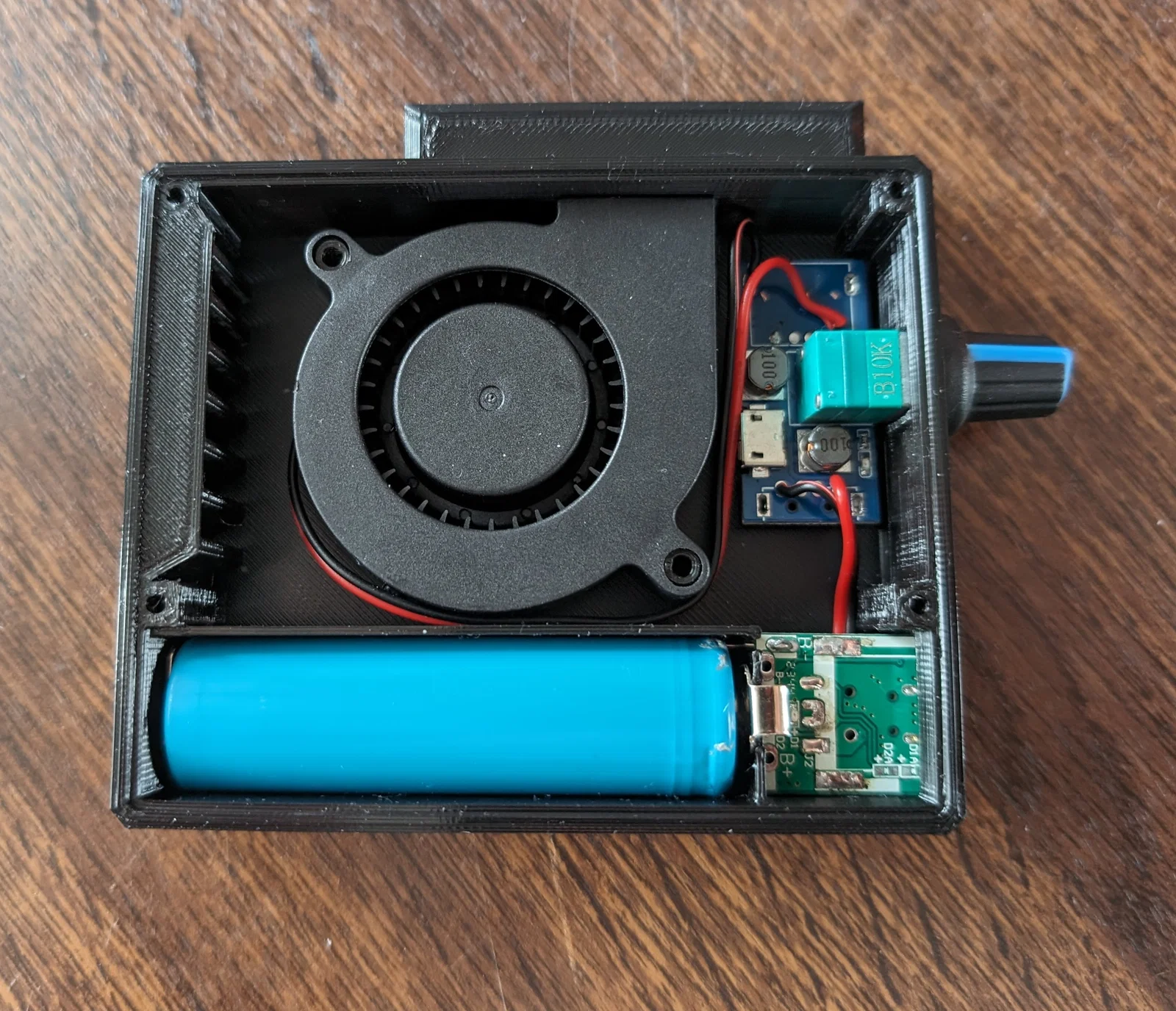

Hướng dẫn lắp ráp:

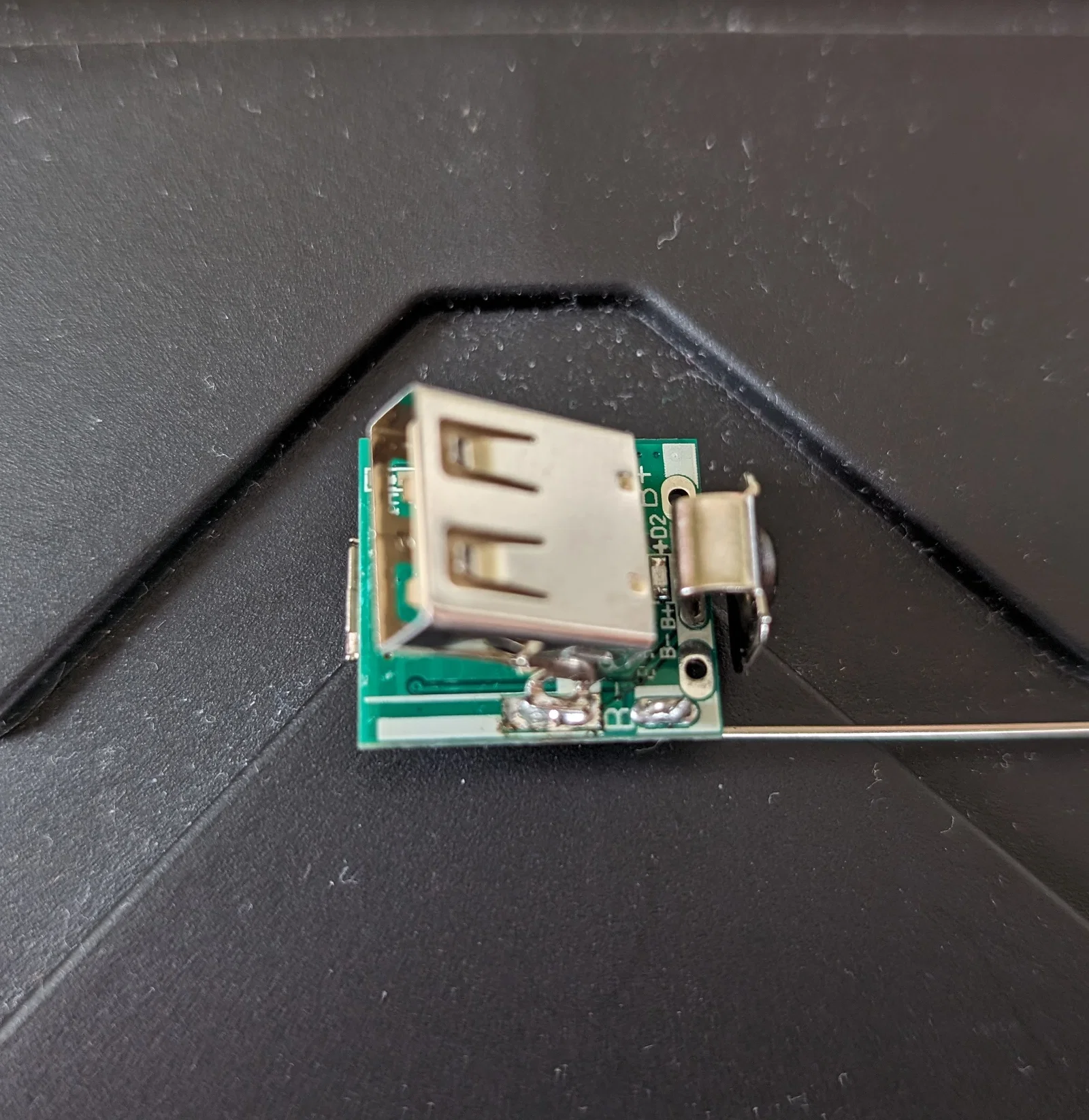

• Tháo hàn (desolder) cổng USB-A khỏi speed controller và power bank (giữ lại Micro USB để sạc)

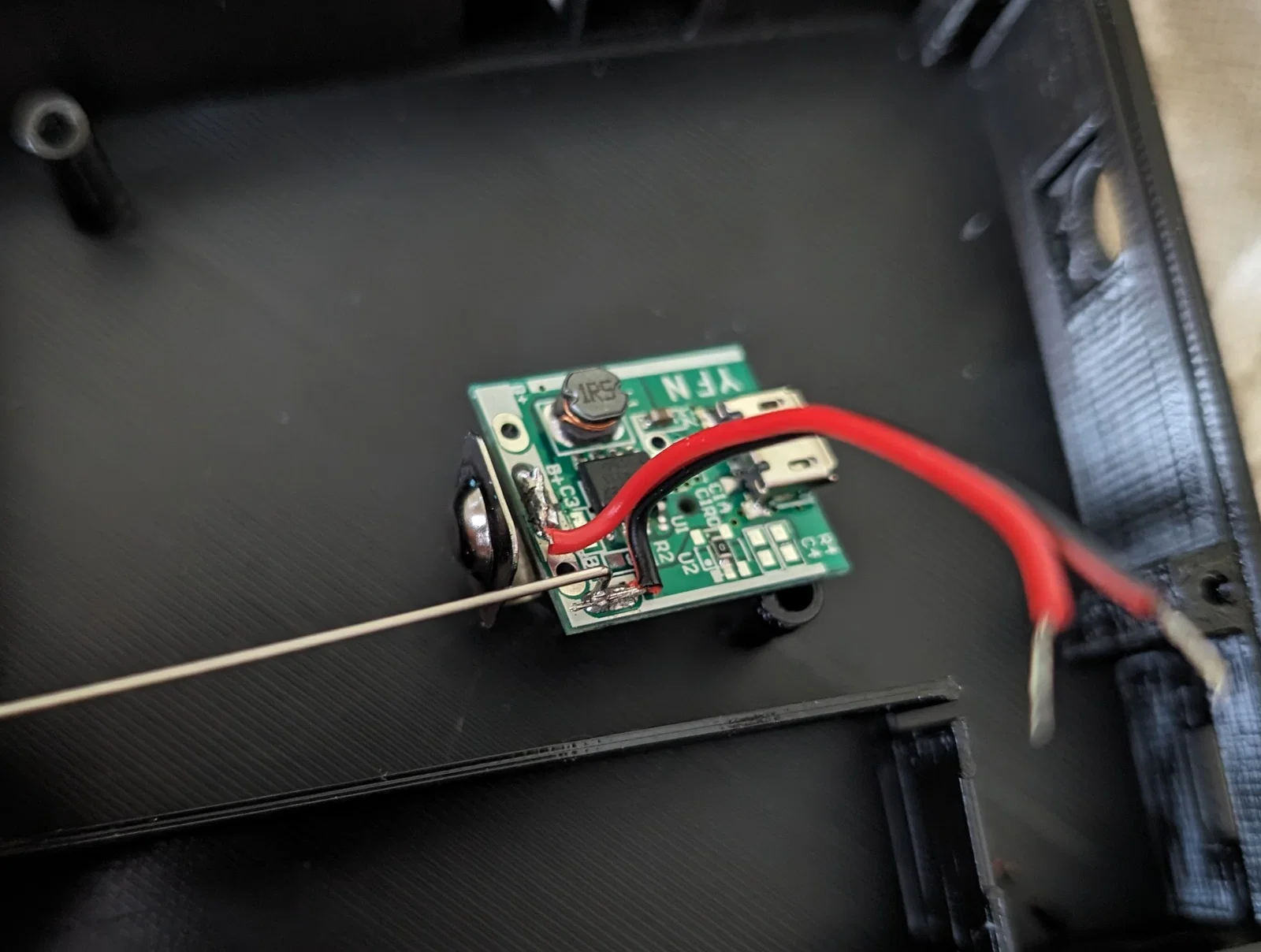

• Hàn dây vào power bank
  • Mình phải hàn thẳng vào đầu nối pin (controller vẫn tăng lên 8v), vì bộ ổn áp của power bank sẽ tự tắt khi không có tải sau khi tắt quạt, lúc đó speed controller sẽ không bật lại được nếu không cắm lại. Nếu đồ của bạn chạy ổn khi nối trực tiếp ra cổng USB out của power bank thì tốt hơn là hàn vào pad USB để có bảo vệ xả pin (nếu có…?)
• Hàn dây từ power bank sang ngõ vào của controller
• Hàn ngõ ra của controller vào quạt

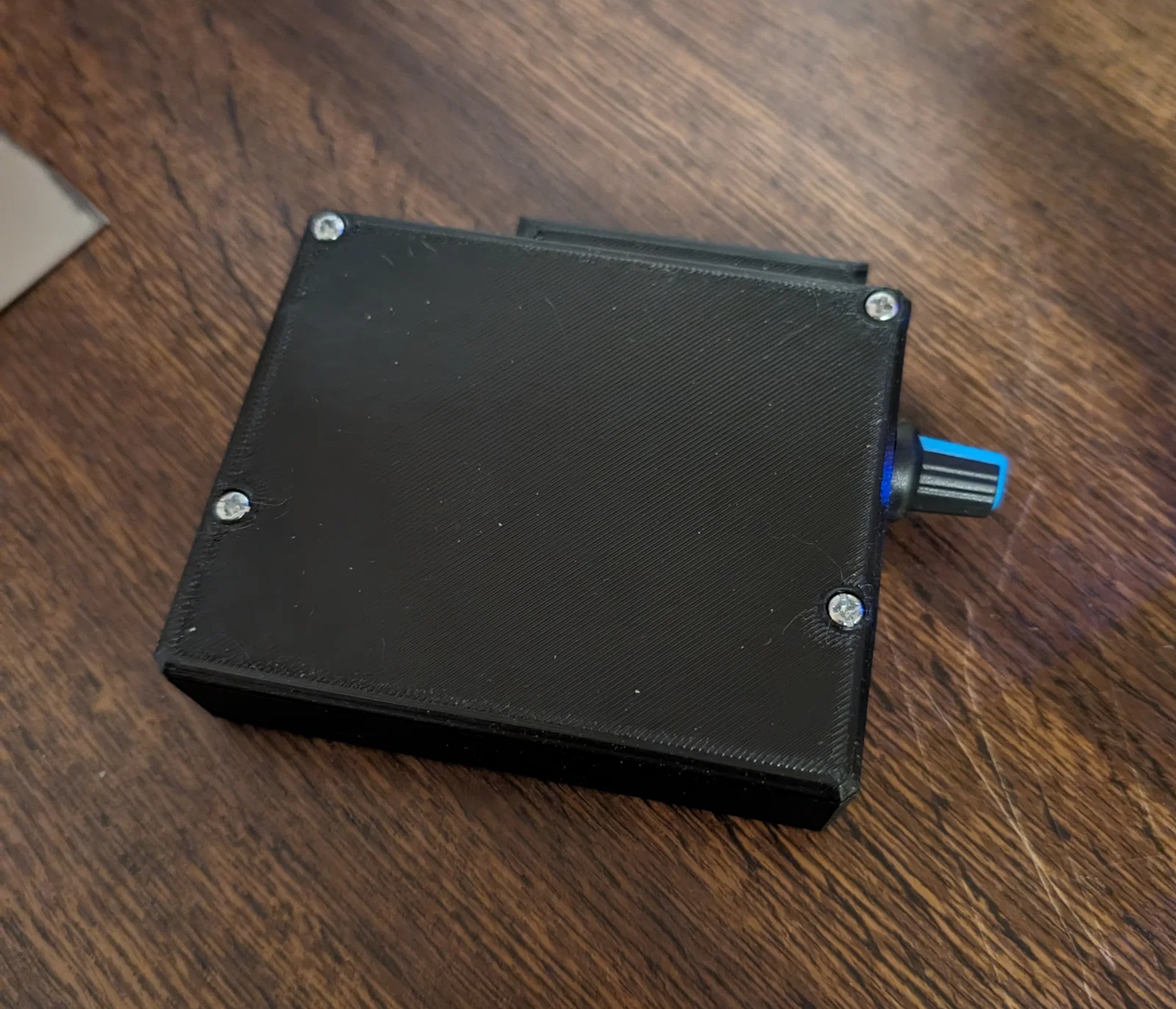

• Lắp ráp và bắt ốc toàn bộ (hơ nóng ốc nhẹ sẽ dễ tạo ren hơn)

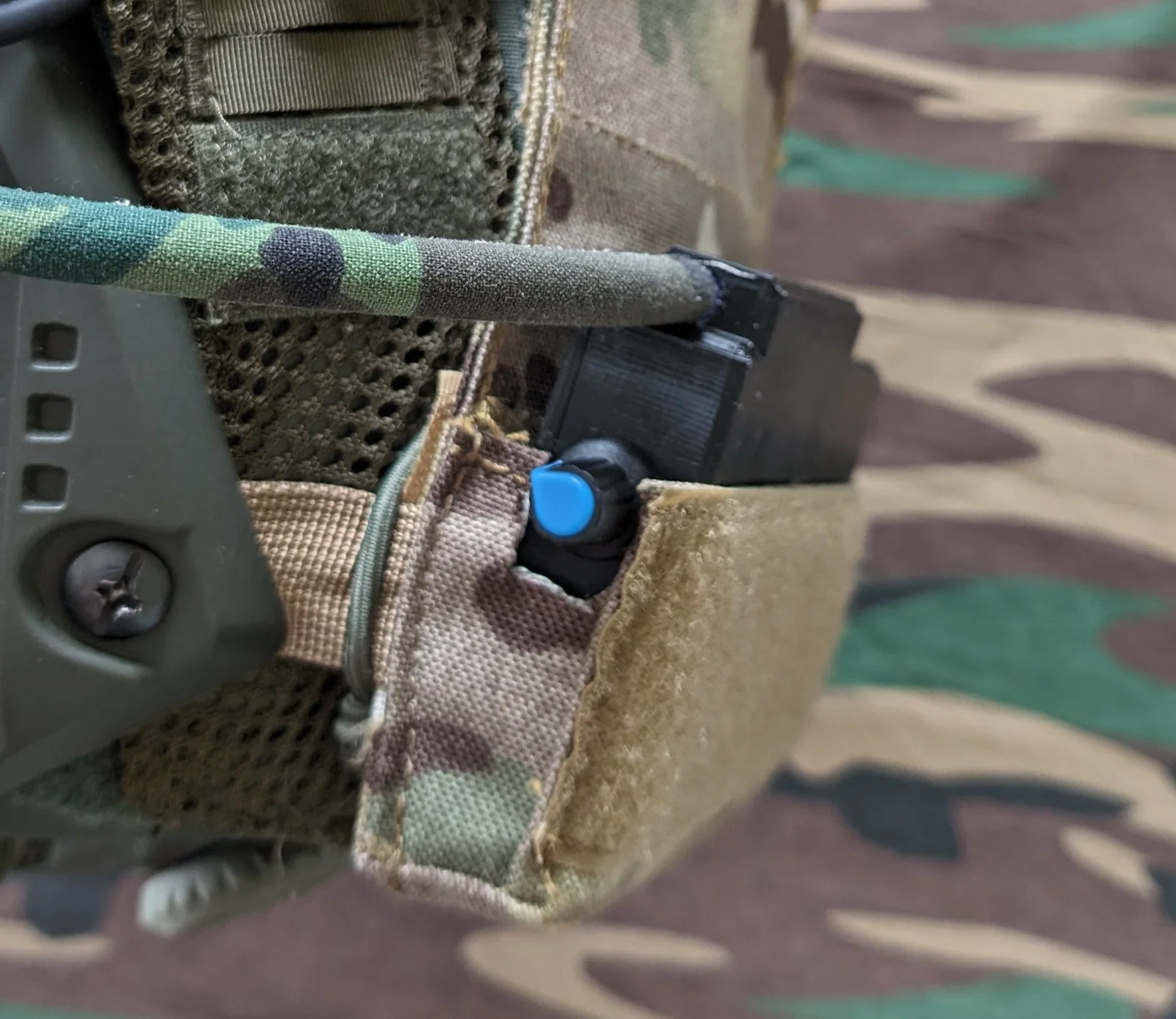

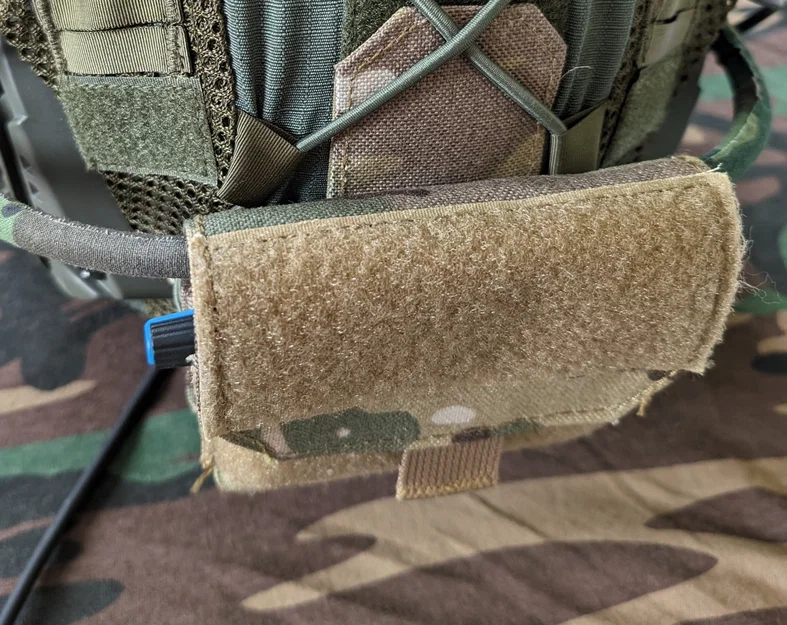

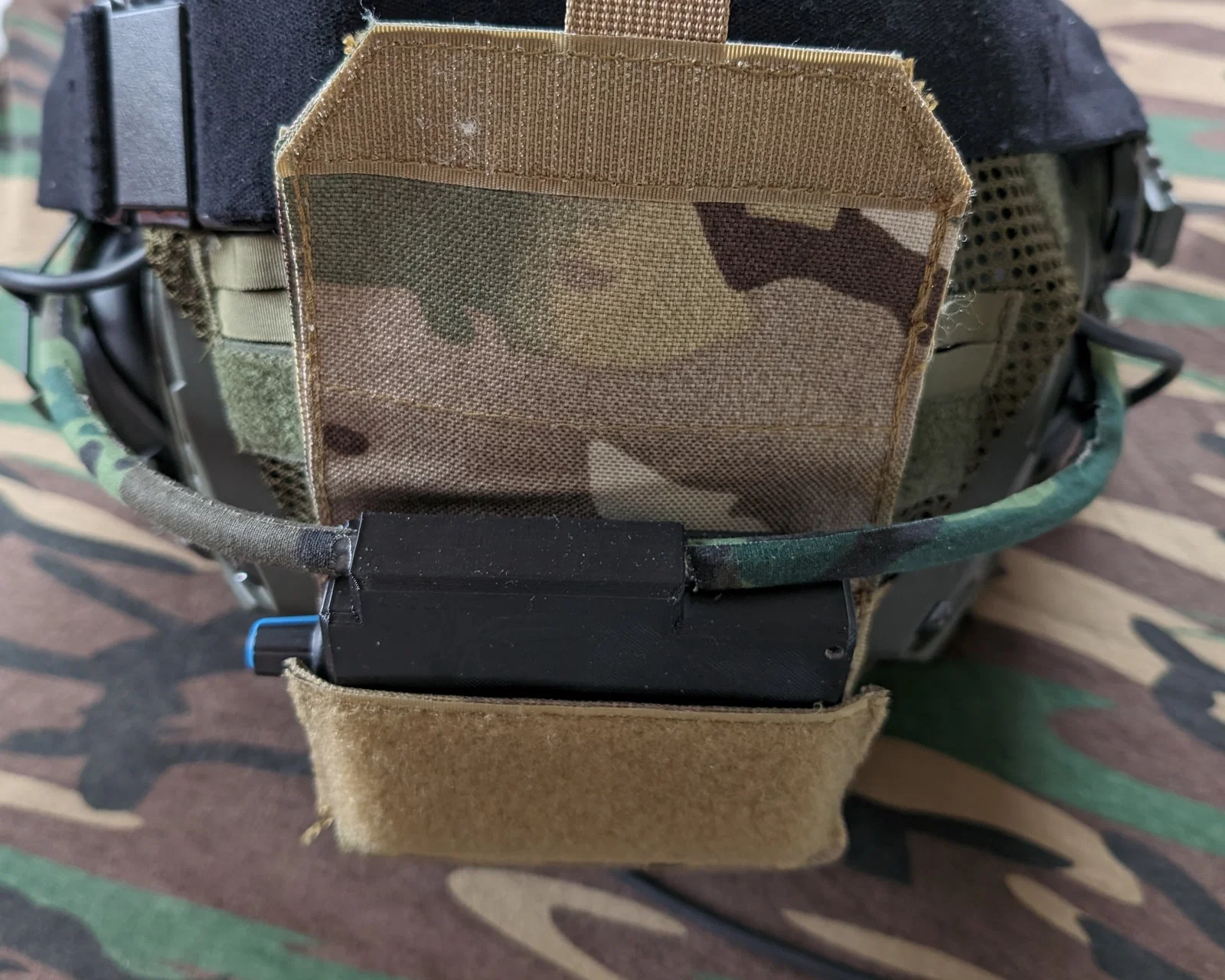

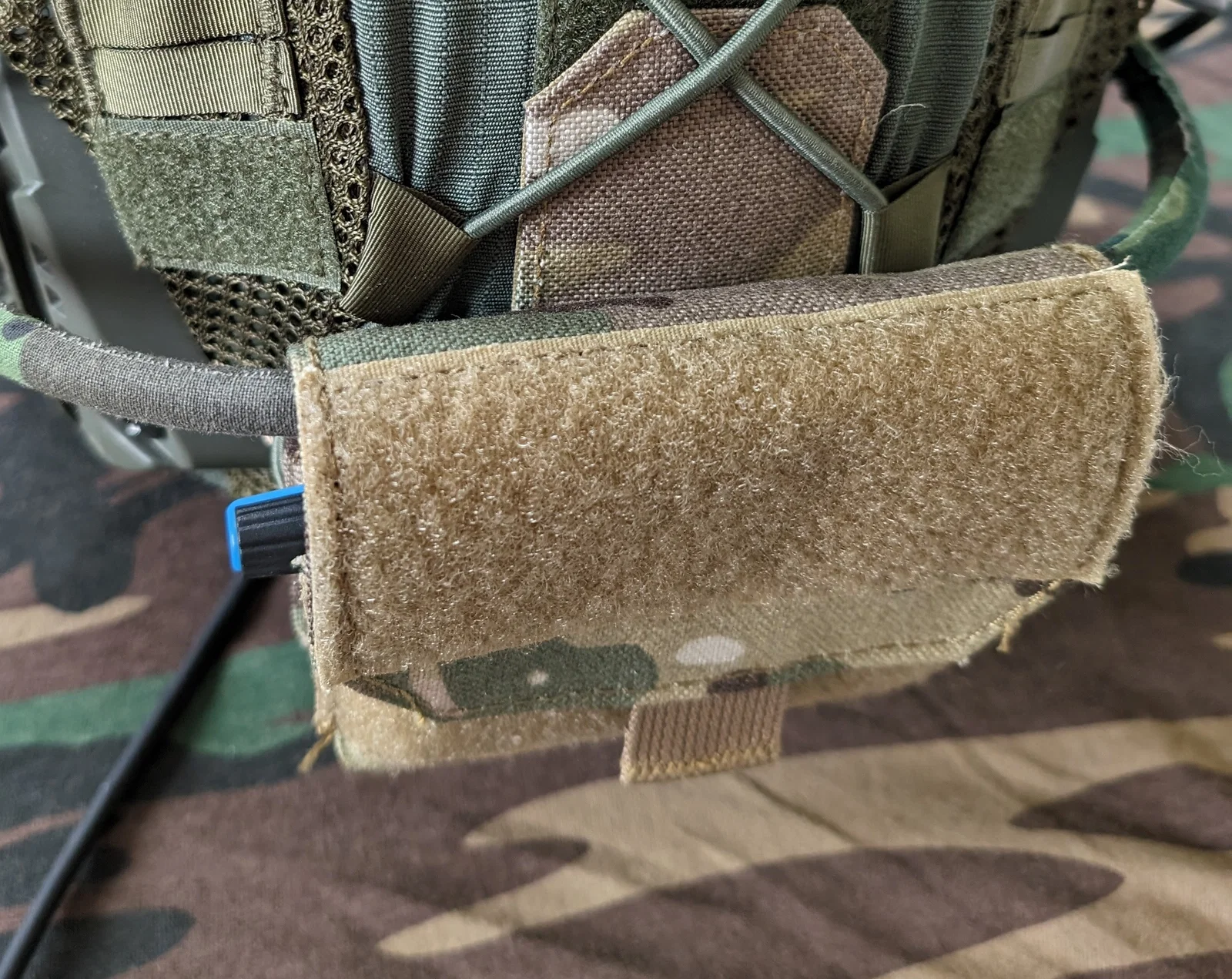

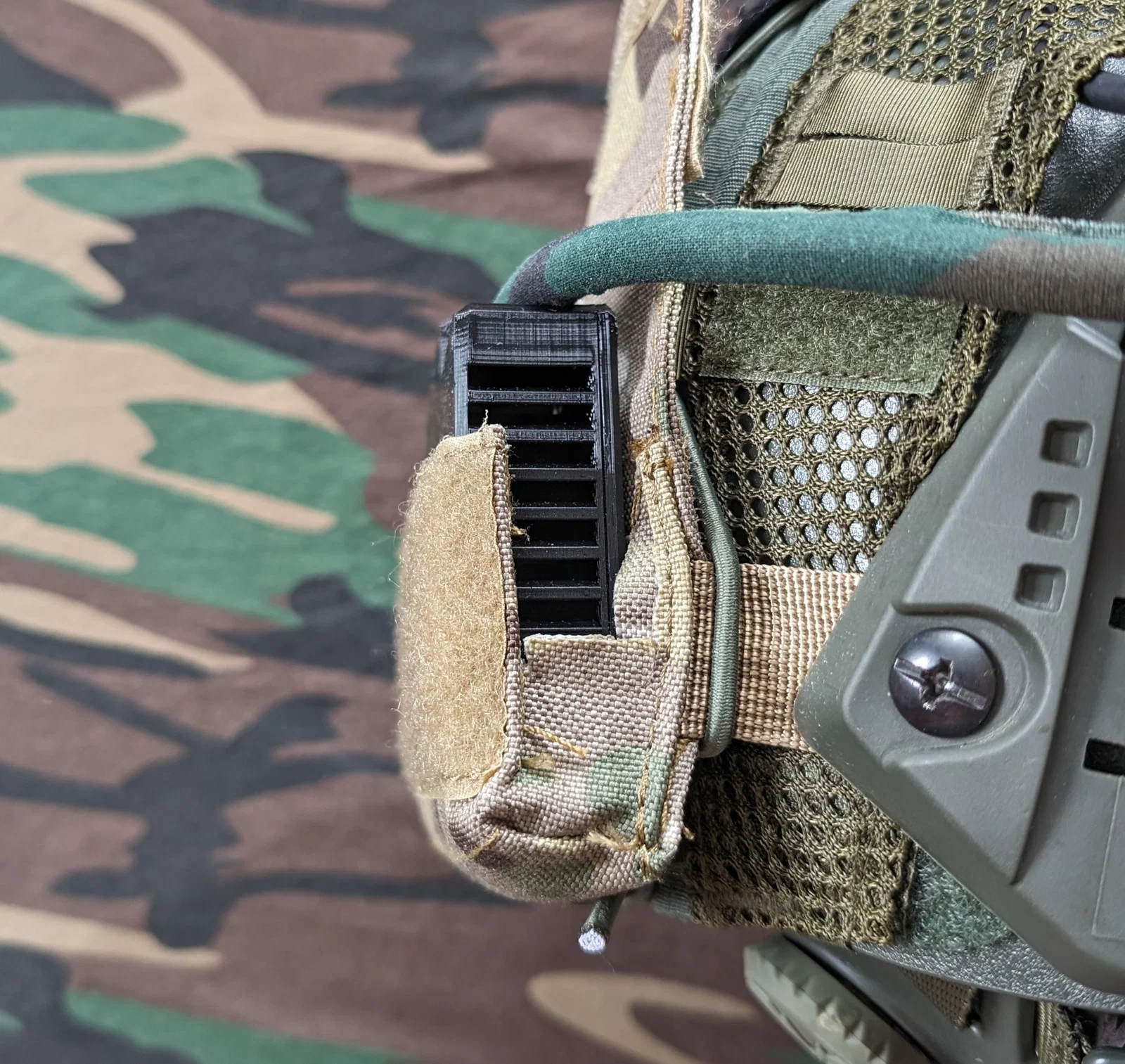

• Thiết bị có thể bỏ trong túi/pouch của mũ bảo hiểm hoặc dán velcro để gắn
• Cắm ống PVC vào các cửa ra và đi dây ống tới kính của bạn
• Chơi vui vẻ mà không còn kính bị mờ sương nữa!
