Giá Treo Cuộn Filament (Filament Spool Rack)
Filament Spool Rack giúp sắp xếp nhiều cuộn filament gọn về một phía cho Prusa XL, đồng thời dời filament sensor để rút ngắn bowden. Có 2 phiên bản cụm trục (có/không 608 bearing) và BOM đầy đủ.
Mô tả
Filament Spool Rack

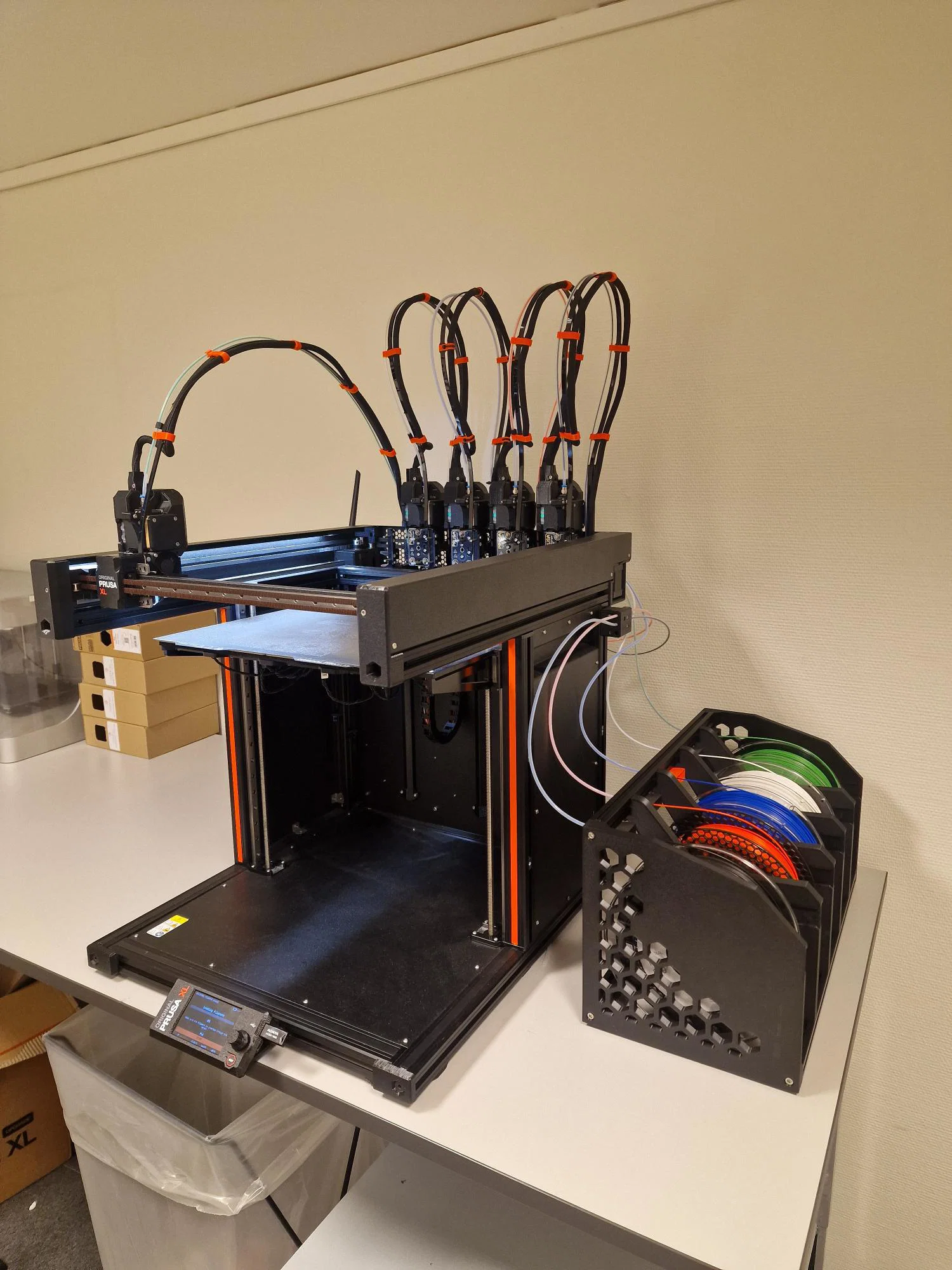

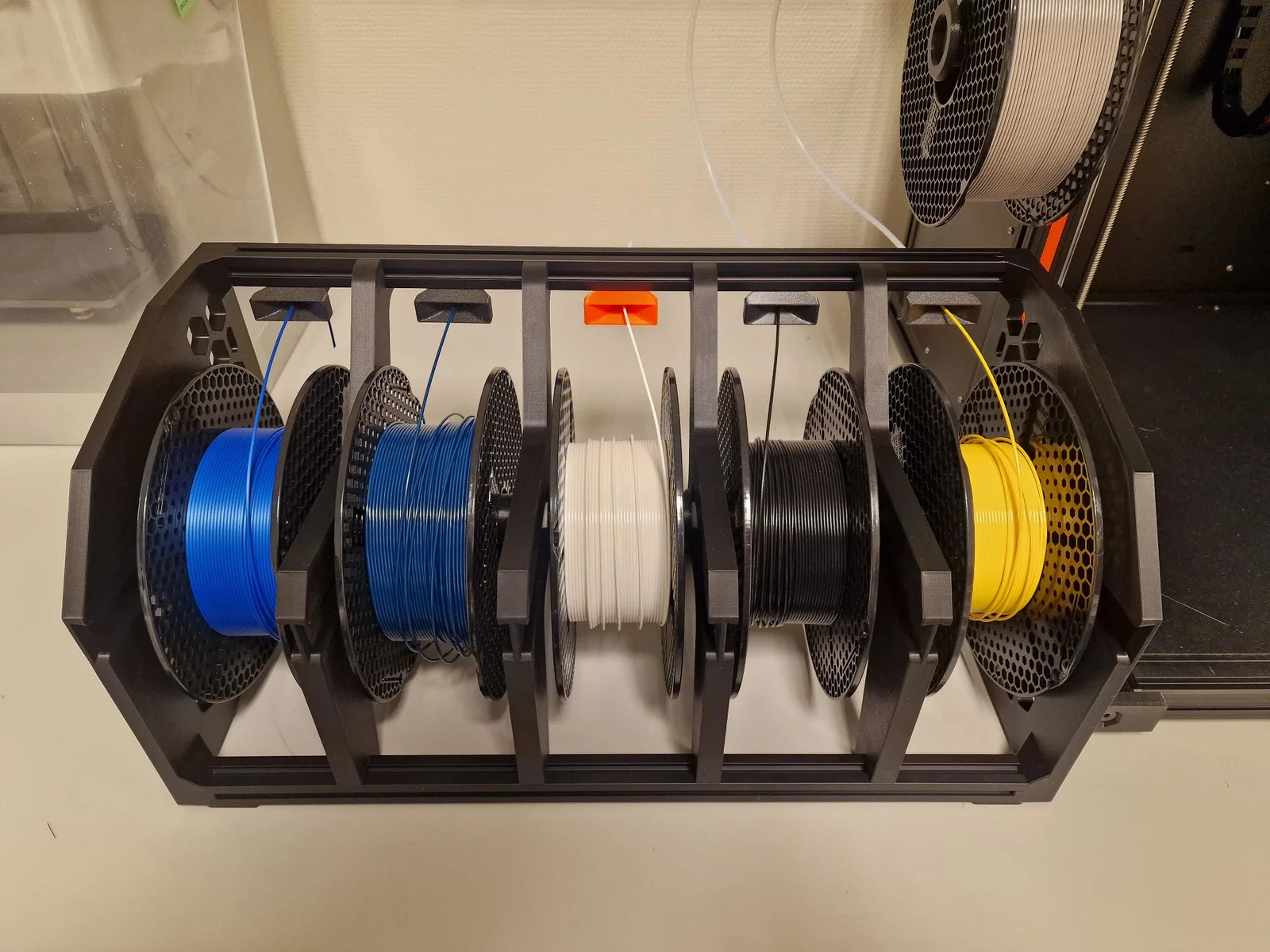

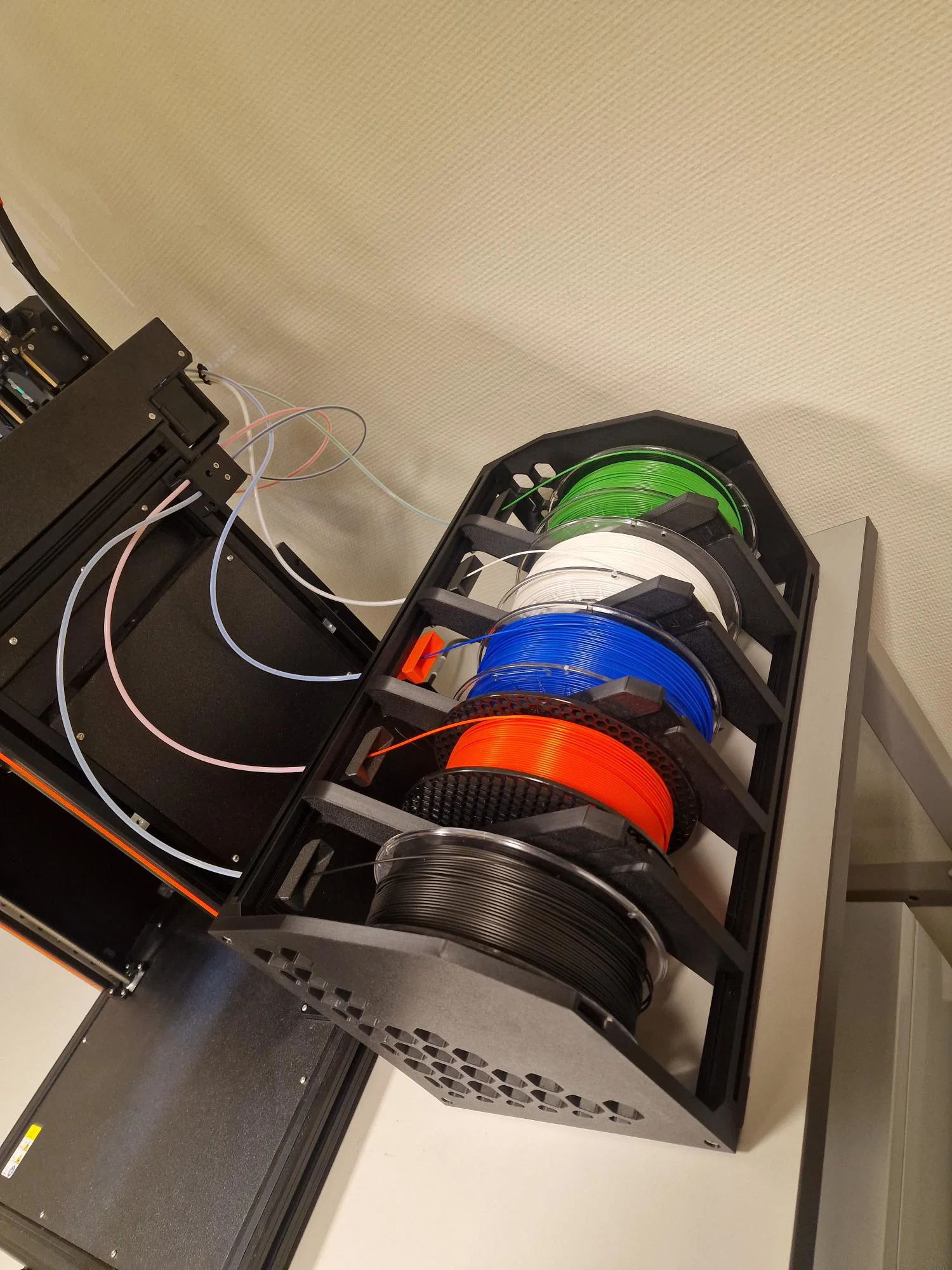

Mình thiết kế cái Filament Spool Rack này để gom hết các cuộn filament cho Prusa XL về một bên cho gọn. Mình cũng dời một trong các filament sensor để giảm chiều dài bowden.
Một vài lưu ý

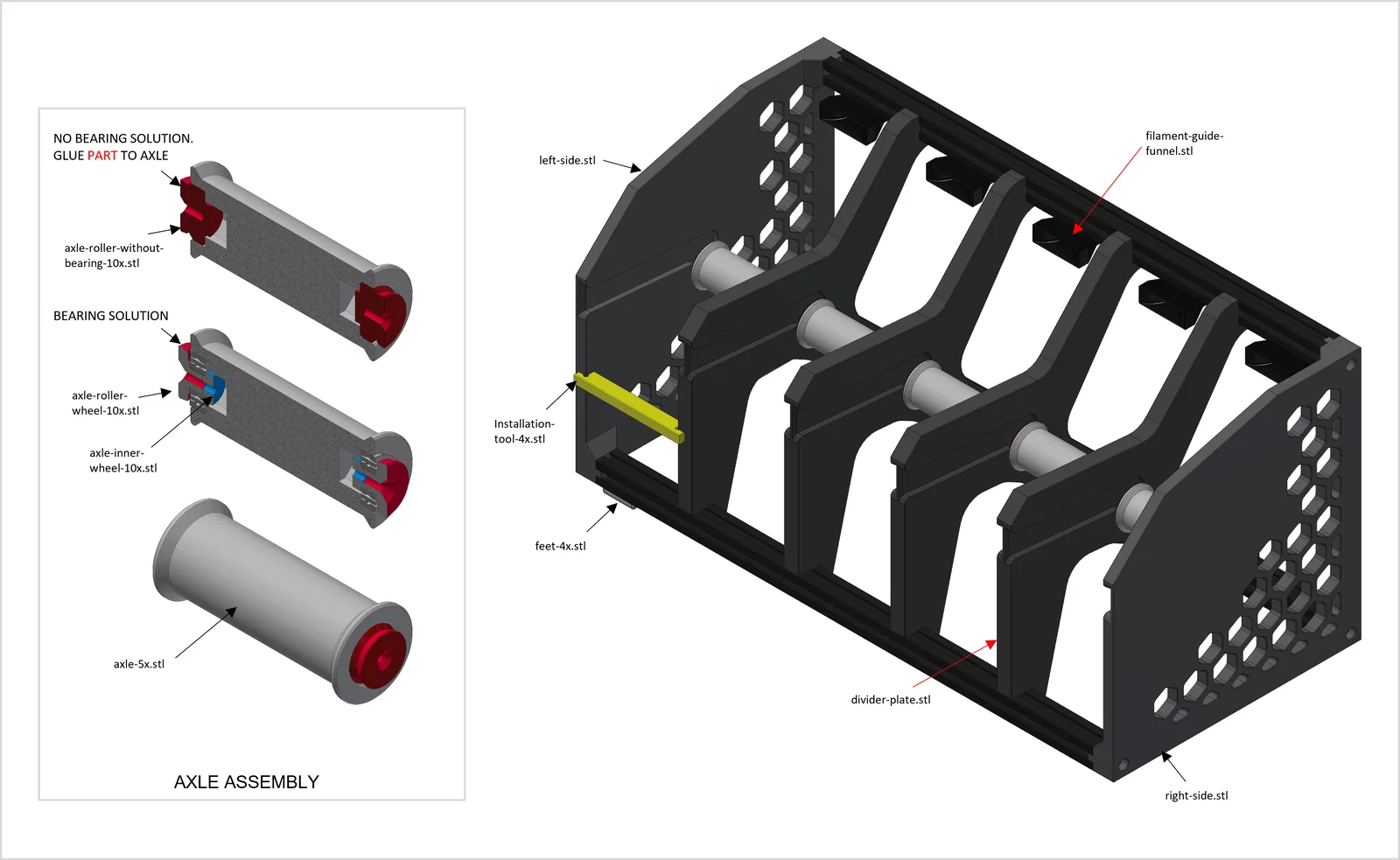

- Có 2 phiên bản cụm trục (axle assembly): một bản dùng bạc đạn 608 và một bản không dùng. Mình thấy phương án không dùng bạc đạn là ổn nhất.
- Khuyến nghị dùng support dưới rãnh khoét cho trục (axle cut-out track) khi in các tấm ngăn (divider-plates).
Danh sách vật tư (BOM)
TYPE
LOCATION
QTY
M5 x 12mm SHCS
Divider plates
15-off
M5 Drop-In Nuts
Divider plates
15-off
M3 x 15mm SCHS
Filament guide funnel
5-off
M3 Drop-In Nuts
Filament guide funnel
5-off
M5 x 25mm SHCS
Left- and right end plate
6-off
M3 x 10mm FHSC
Rubber feet
4-off
M3 Drop-In Nuts
Rubber feet
4-off
2020 Aluminium Extrusion (L = 470mm)
Frame
3-off
ECAS04 Bowden Connector
Filament guide funnel
5-off
Mô tả chi tiết các bộ phận
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
