Vỏ xe thử nghiệm cho bảng mạch protoboard

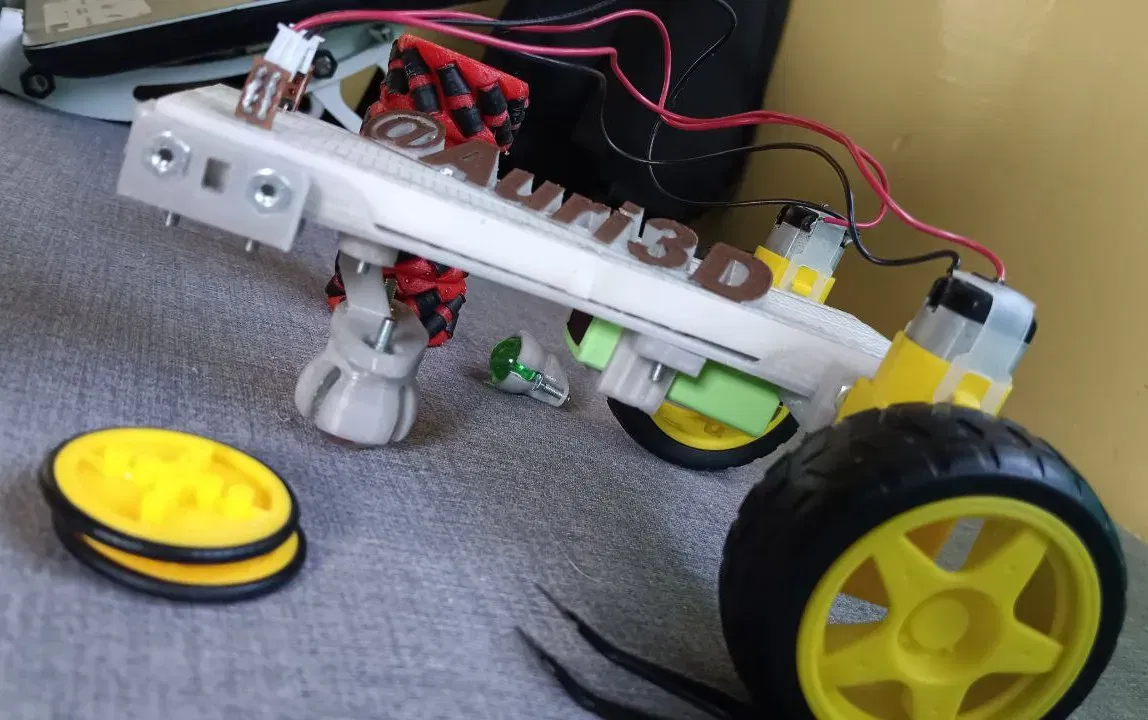

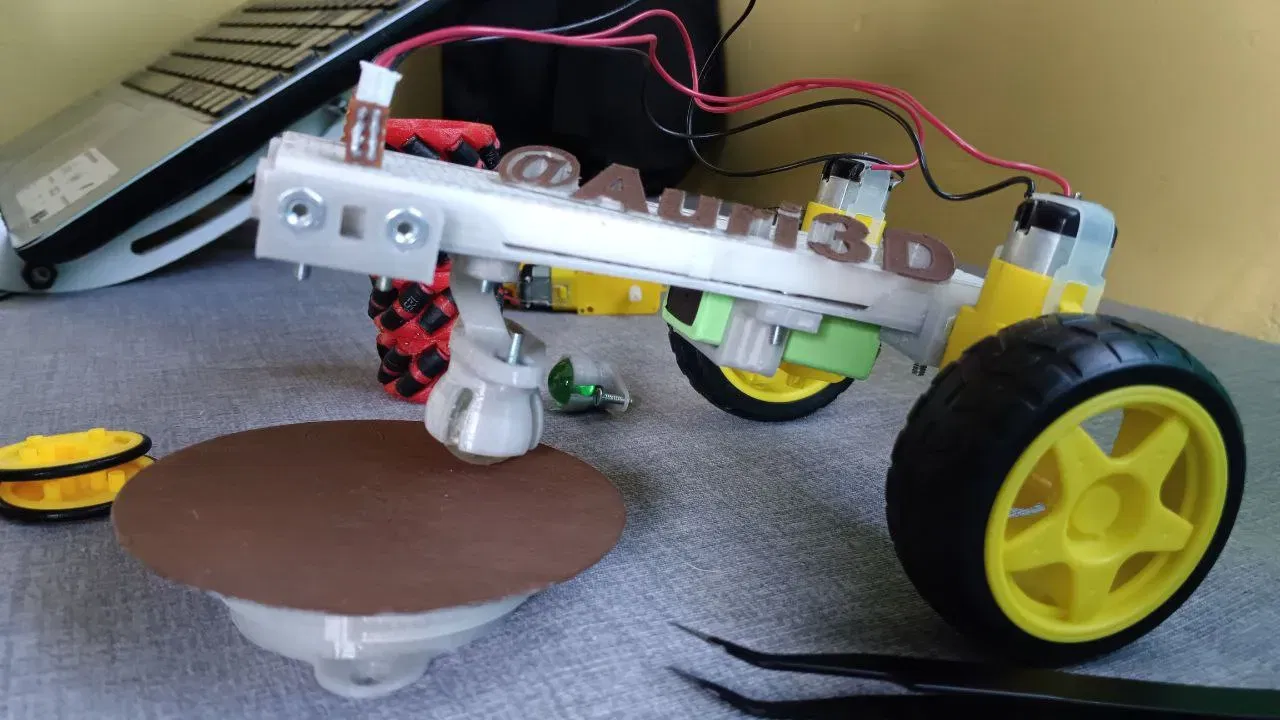

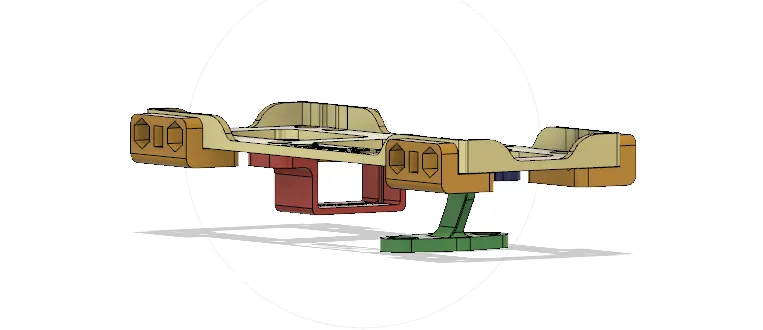

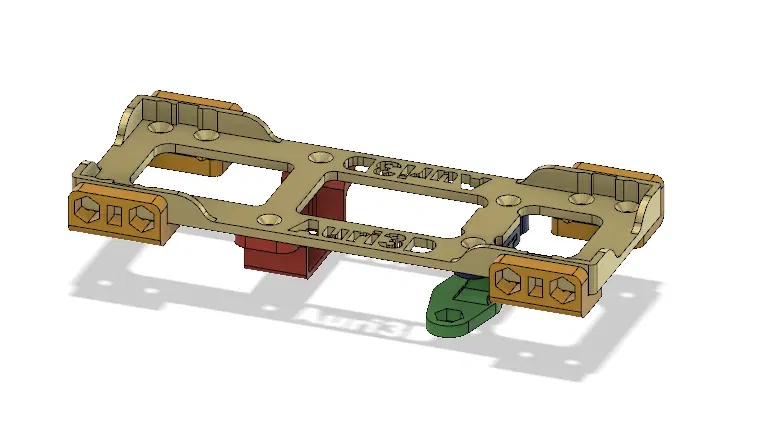

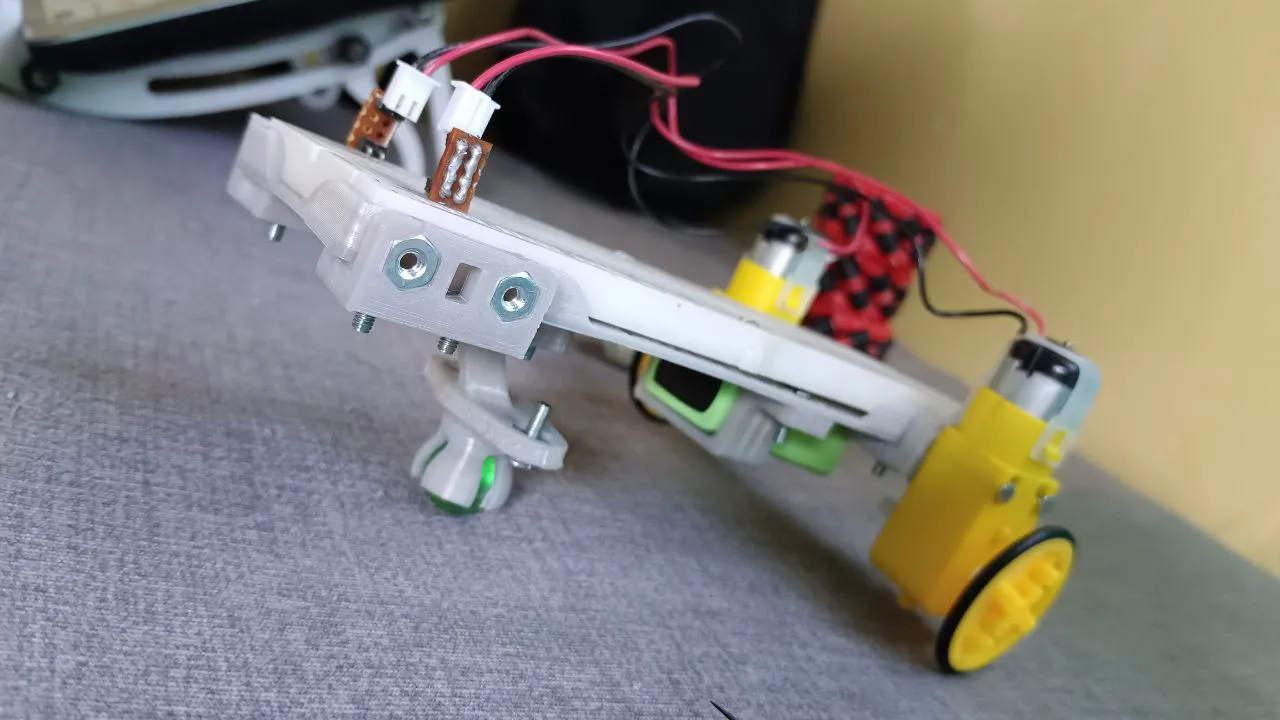

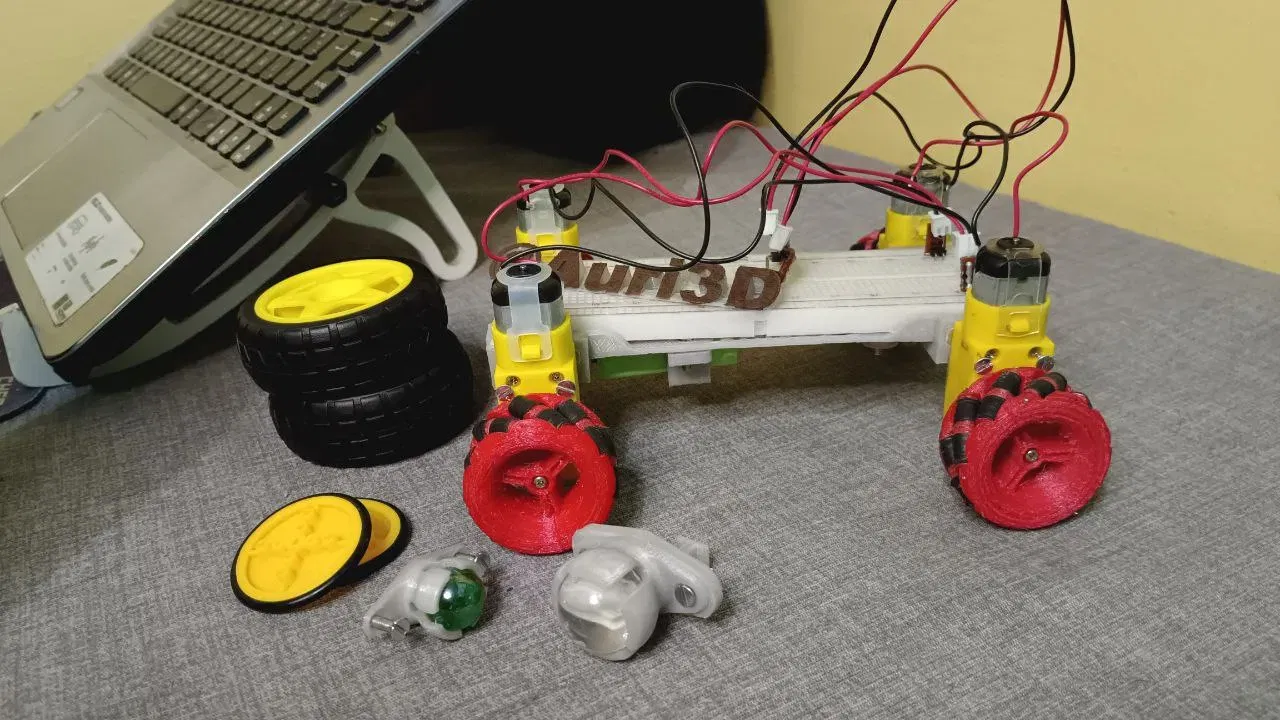

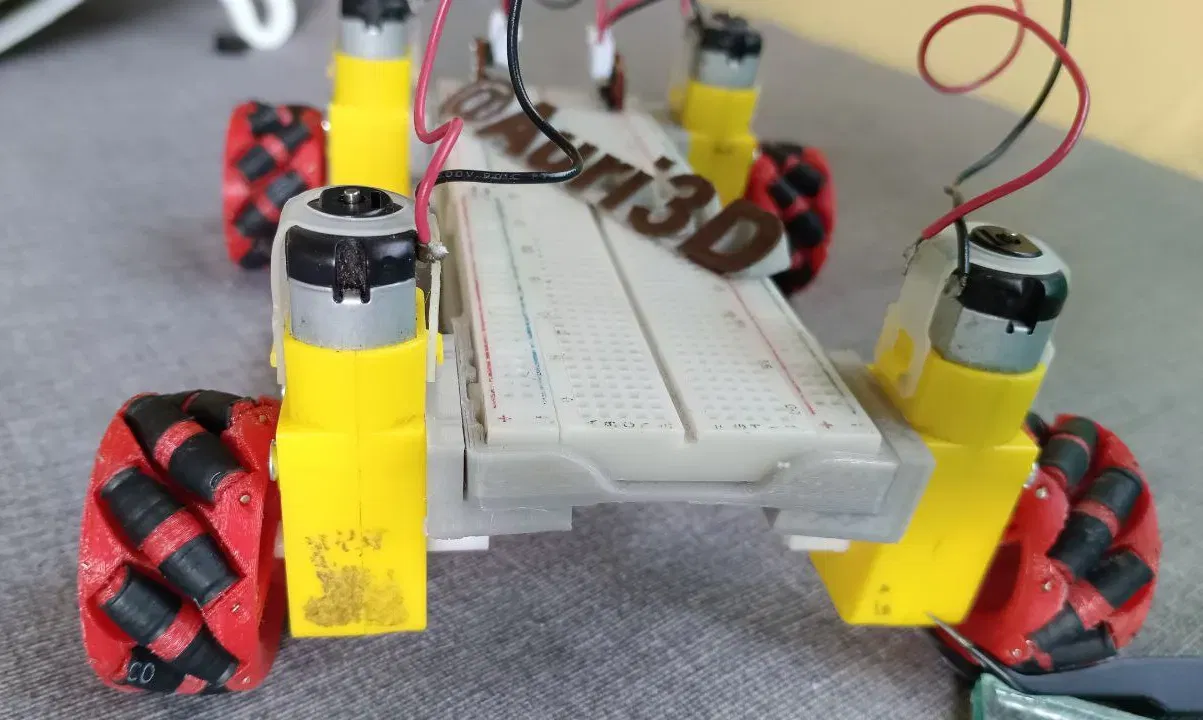

Vỏ này đã được thiết kế để phục vụ như một xe thử nghiệm đa năng bao gồm một nền tảng được thiết kế đặc biệt để phù hợp với một bảng mạch thử tiêu chuẩn có kích thước từ 53 đến 54 mm chiều rộng và 163 đến 164 mm chiều dài. Nền tảng cho phép bạn kết nối và tạo mẫu các thành phần điện tử một cách có tổ chức và hiệu quả, điều này làm cho nó trở thành một công cụ thiết yếu cho các dự án điện tử của bạn. Chi tiết Thiết kế: Nền tảng cho Bảng Mạch Thử: Vỏ chính, có một nền tảng tích hợp với một không gian được thiết kế đặc biệt để chứa một bảng mạch thử tiêu chuẩn có kích thước từ 53 - 54 mm chiều rộng và từ 163 - 164 mm chiều dài. Điều này cho phép bạn gắn bảng mạch thử một cách an toàn và thực hiện các kết nối với các thành phần điện tử một cách ngăn nắp. Giá đỡ cho Động cơ Giảm tốc: Các tệp được sử dụng để giữ cho động cơ giảm tốc ở vị trí của nó. Bạn sẽ cần in bốn giá đỡ này. Kết nối cho Bánh xe Lăn: Các tệp được sử dụng để kết nối một bánh xe lăn ở phía trước hoặc phía sau của xe. Vít Lắp đặt: Để lắp ráp các thành phần, nên sử dụng vít có đường kính 1/8 inch và chiều dài 1 inch cho các động cơ giảm tốc và vít có đường kính 1/8 inch và chiều dài nửa inch cho các lỗ lắp đặt khác. Các đai ốc dành cho vít 1/8 với kích thước đường kính khoảng 8 mm được khuyến nghị nên cố định bằng một loại keo chắc chắn. Hướng dẫn Sử dụng: Tải xuống các tệp STL được cung cấp từ một nền tảng in 3D. In từng thành phần bằng vật liệu in mà bạn chọn. Có thể một số thành phần cần hỗ trợ, vì vậy hãy đảm bảo kích hoạt tùy chọn này trong phần mềm in của bạn. Lắp ráp vỏ chính với các bánh xe và các thành phần cần thiết theo cấu hình của bạn (4 bánh xe hoặc 2 bánh xe với bánh xe lăn), sử dụng các vít lắp đặt được chỉ định. Đặt bảng protoboard vào đáy được chỉ định của vỏ. Sử dụng bảng protoboard ở đáy để kết nối và tạo mẫu các linh kiện điện tử theo dự án và nhu cầu cụ thể của bạn. Vỏ xe thử nghiệm với đáy cho bảng protoboard này là một công cụ linh hoạt và có thể tùy chỉnh giúp bạn trong các dự án điện tử và robot, cho phép bạn thực hiện các thử nghiệm và tạo mẫu một cách có tổ chức. Tôi hy vọng mô tả này và các tệp sẽ hữu ích cho các dự án của bạn! Bạn có muốn bánh xe điên rồ cho Bi không? Tôi để lại hai liên kết. Cho Bi Nhỏ từ 15 đến 16 mm https://www.f3d.vn/3d-model/152463-banh-xe-dien-cho-bi-15-16-mm-duong-kinh Cho Bi Lớn từ 21 đến 22 mm https://www.f3d.vn/3d-model/152464-banh-xe-dien-cho-bi-marbles-duong-kinh-21-22-mm
