Duct Tee - 4 Inch (Co T chữ T cho ống gió 4 inch)

Mình thiết kế cái tee này với đường kính ngoài 3 7/8" để ống gió mềm (flexible duct) có thể chụp phủ lên các đầu. Bạn có thể chỉnh các tham số trong file f3d đi kèm để tạo ra những kích thước khác.

Lưu ý: Đây là bản remix từ mẫu 8 inch duct tee của mình. Hiện mình chưa test việc in ở các kích thước khác.

Lắp ráp

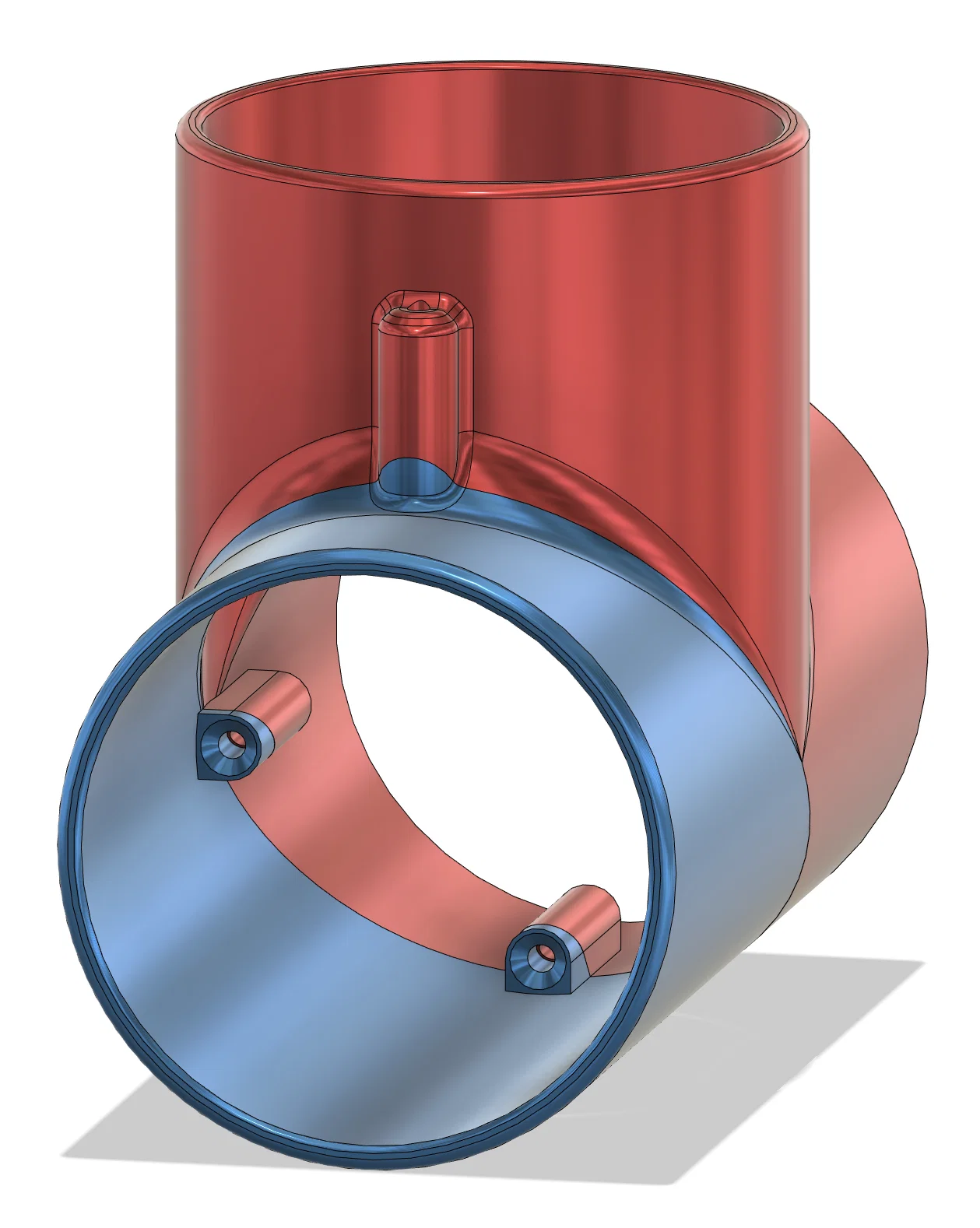

Khớp nối này được thiết kế để bắt vít ghép 2 phần lại với nhau bằng 4 vít loại drywall hoặc construction. Mình dùng vít torx #8 x 3/4" và thấy ăn ren dư sức để giữ chặt hai mảnh. Lỗ vít có sẵn dài đủ để dùng vít 1 ¼", nhưng là dạng hở đầu nên nếu cần vẫn có thể dùng vít dài hơn.

Ghi chú in 3D

Lưu ý: Mình chỉ mới in phiên bản 8 inch của mẫu này. Các ghi chú bên dưới là cho bản in đó.

Do mẫu khá lớn, mình in bằng nozzle 1.0mm với layer height 0.5mm, 1 perim và infill 7% với max attachment length 5mm. Nozzle lớn tạo vách 1 lớp rất dày/dai, còn infill thưa giúp tạo khung chịu lực mà không tăng cân nặng quá nhiều. Tổng khối lượng cả 2 phần khoảng 700g, tổng thời gian in khoảng 10 tiếng.

Với nozzle lớn, có thể nên dùng random seam alignment để tránh tạo một đường seam sâu làm yếu kết cấu của chi tiết.

Mình in 2 lớp đầu của mỗi mảnh bằng TPU, rồi đặt pause ở layer 3 để chuyển sang PLA. Cách này tạo một “gioăng” mềm giúp kín hơn và giữ hai mảnh áp sát vào nhau.

Lưu ý an toàn

Giống như mọi món đồ tự chế tạo khác, hãy chọn vật liệu phù hợp với mục đích sử dụng. Nếu cần chịu nhiệt hoặc chống cháy, nên dùng chi tiết bằng kim loại. Filament ABS có phụ gia chống cháy cũng có thể là một lựa chọn khả thi.
