Khớp nối ống gió chữ T (Duct Tee) - 8 Inch

Mình thiết kế cái tee này với đường kính ngoài 7 7/8" để ống gió mềm (flexible duct) có thể chụp phủ lên hai đầu. Các tham số trong file f3d đi kèm có thể chỉnh sửa để tạo ra những kích thước khác.

Lắp ráp

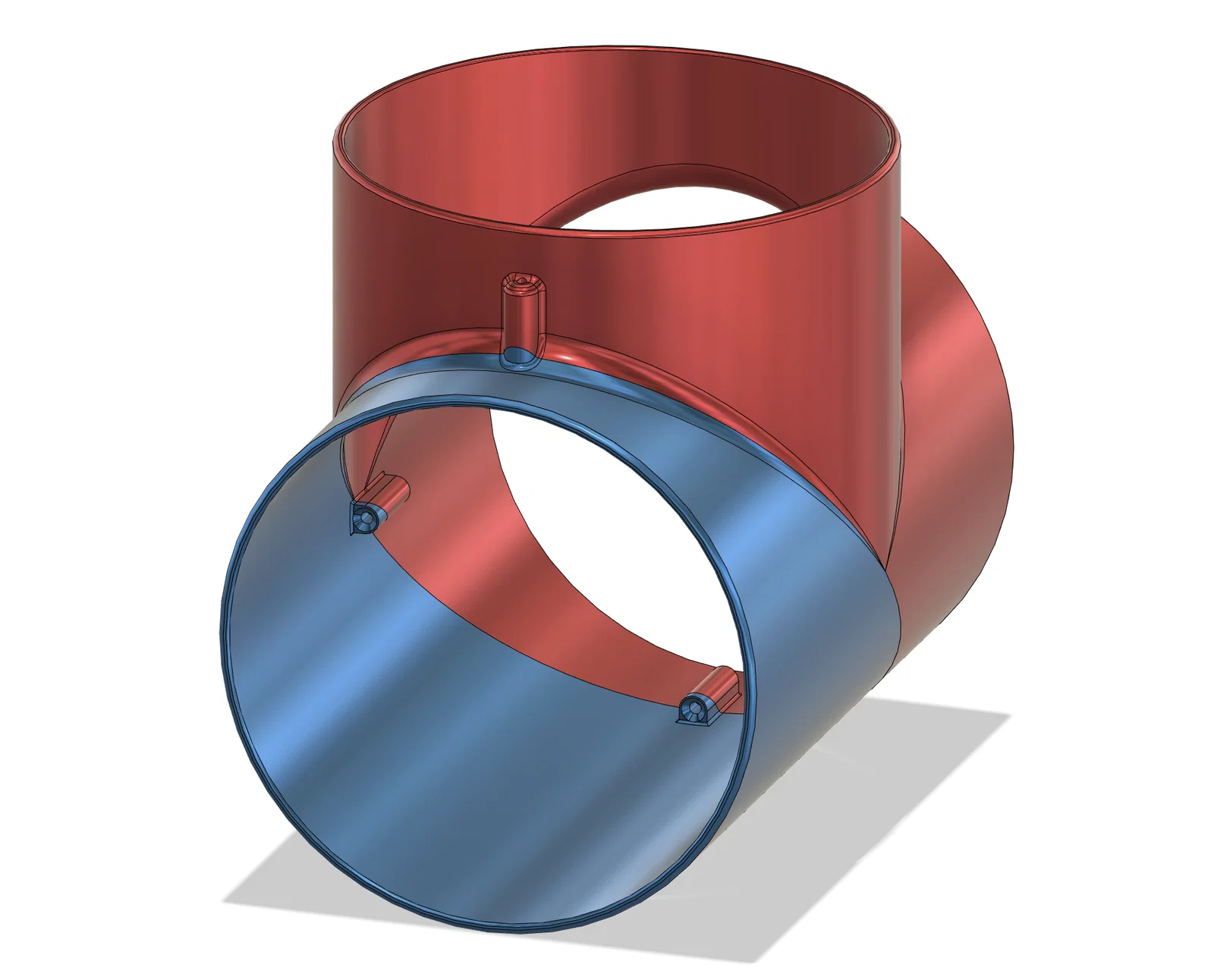

Khớp nối này được thiết kế để bắt vít lại với nhau bằng 4 con vít loại drywall hoặc vít xây dựng. Mình dùng vít #8 x 3/4" torx và bám rất chắc, dư sức giữ hai mảnh dính chặt. Lỗ vít có sẵn dài đủ để dùng vít 1 1/4", nhưng đầu lỗ dạng mở nên nếu cần vẫn có thể dùng vít dài hơn.

Ghi chú in 3D

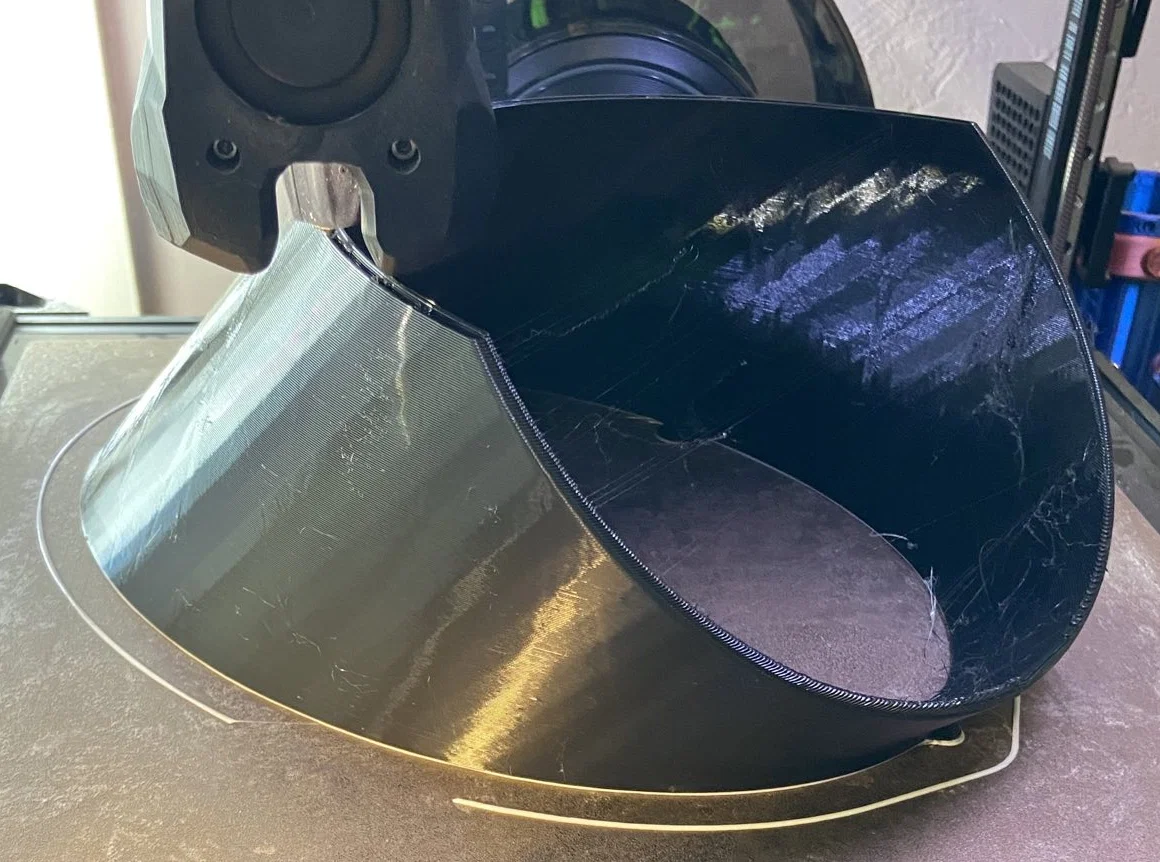

Do mẫu này khá lớn nên mình in bằng nozzle 1.0mm với layer height 0.5mm, 1 perim và 7% infill, max attachment length 5mm. Nozzle lớn tạo ra vách một lớp rất cứng cáp, còn infill thưa giúp tạo khung chịu lực mà không làm tăng trọng lượng quá nhiều. Tổng khối lượng cả hai phần khoảng 700g, tổng thời gian in khoảng 10 giờ.

Với nozzle lớn hơn, có thể nên dùng random seam alignment để tránh tạo một đường seam sâu làm yếu kết cấu của chi tiết.

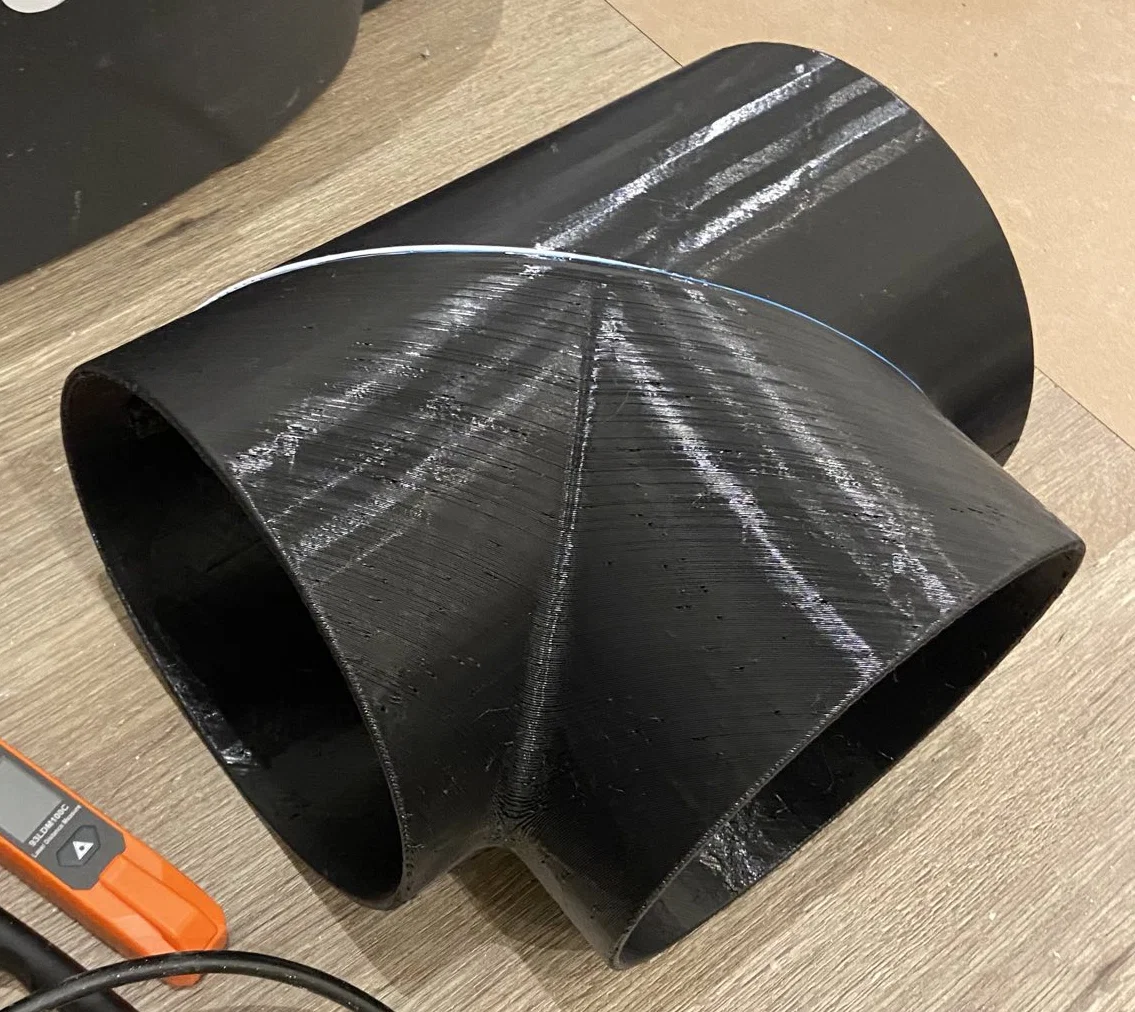

Mình in 2 lớp đầu của mỗi mảnh bằng TPU, rồi đặt pause ở layer 3 để chuyển sang PLA. Cách này tạo ra một lớp gioăng (gasket) mềm, giúp kín hơn và giữ hai mảnh ép sát nhau.

Lưu ý an toàn

Giống như mọi món đồ tự gia công, hãy chọn vật liệu phù hợp với mục đích sử dụng. Nếu cần chịu nhiệt hoặc chống cháy dưới bất kỳ hình thức nào, nên dùng chi tiết kim loại. Filament ABS có phụ gia chống cháy (fire-retardant additives) cũng có thể là một lựa chọn khả thi.
