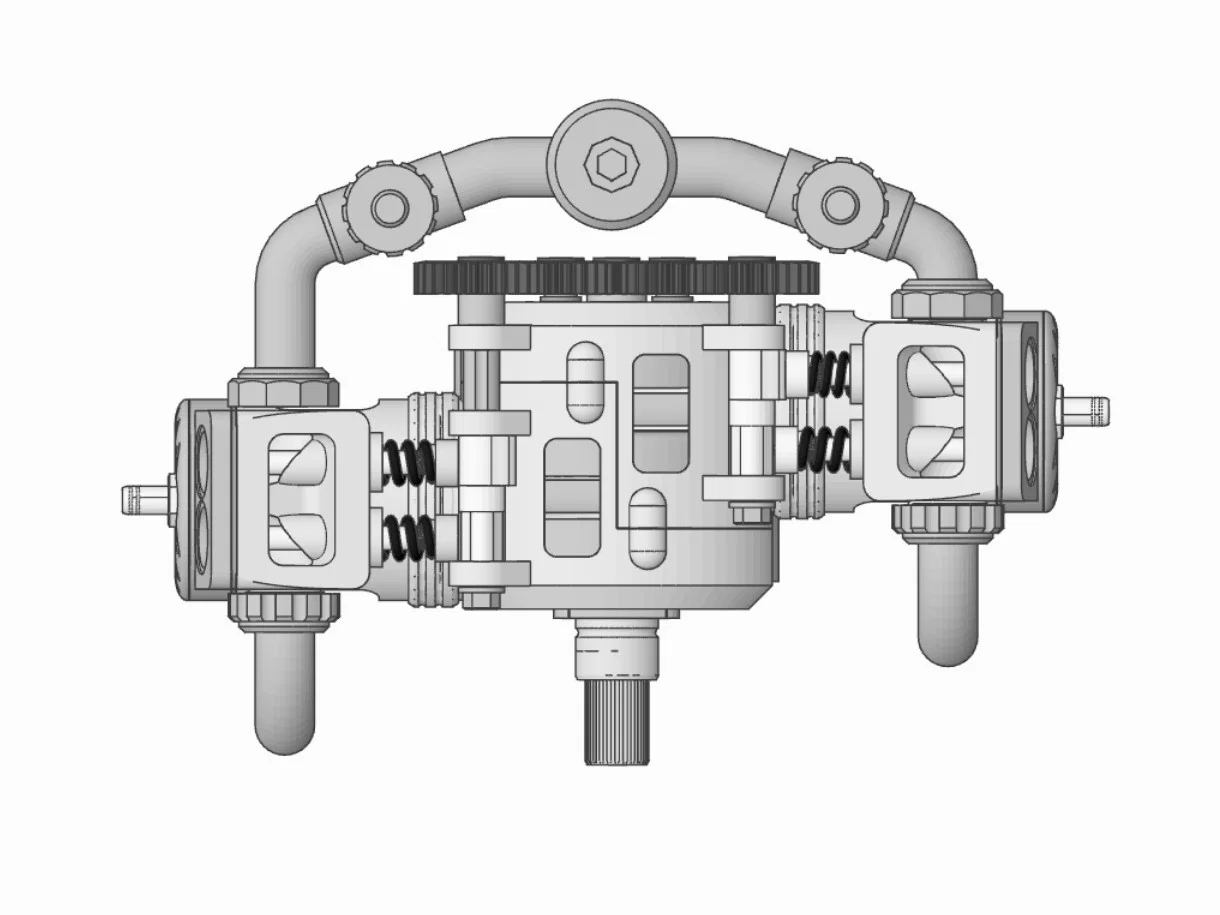

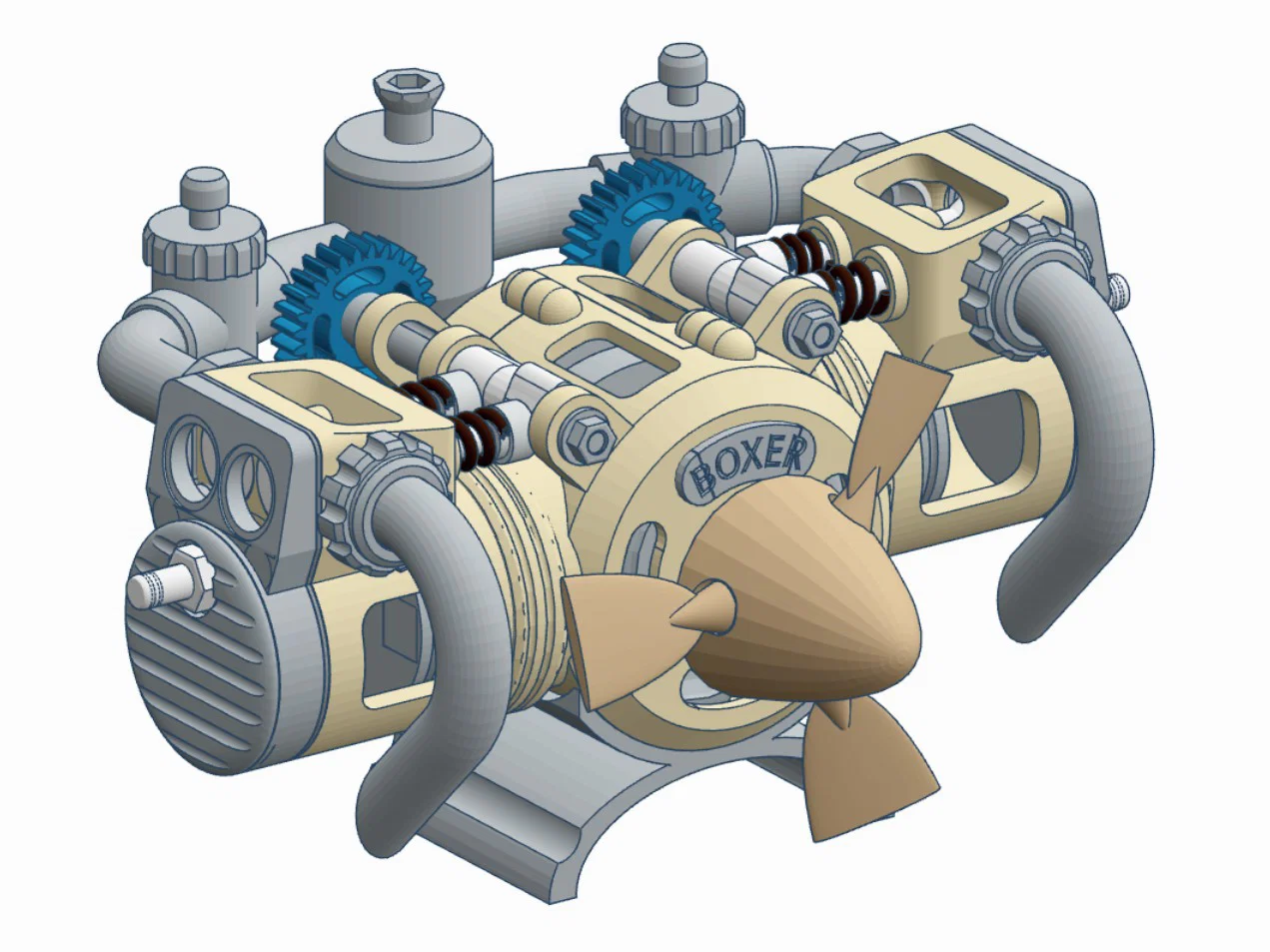

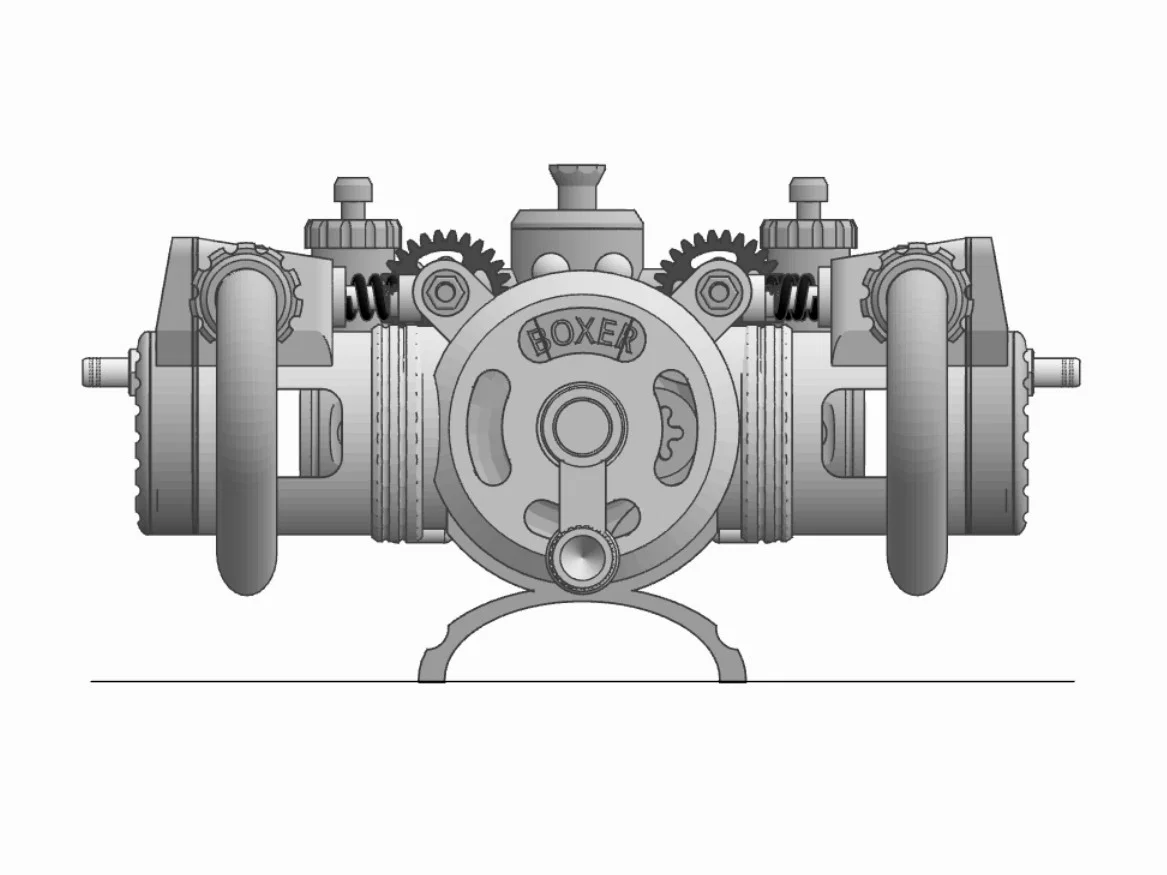

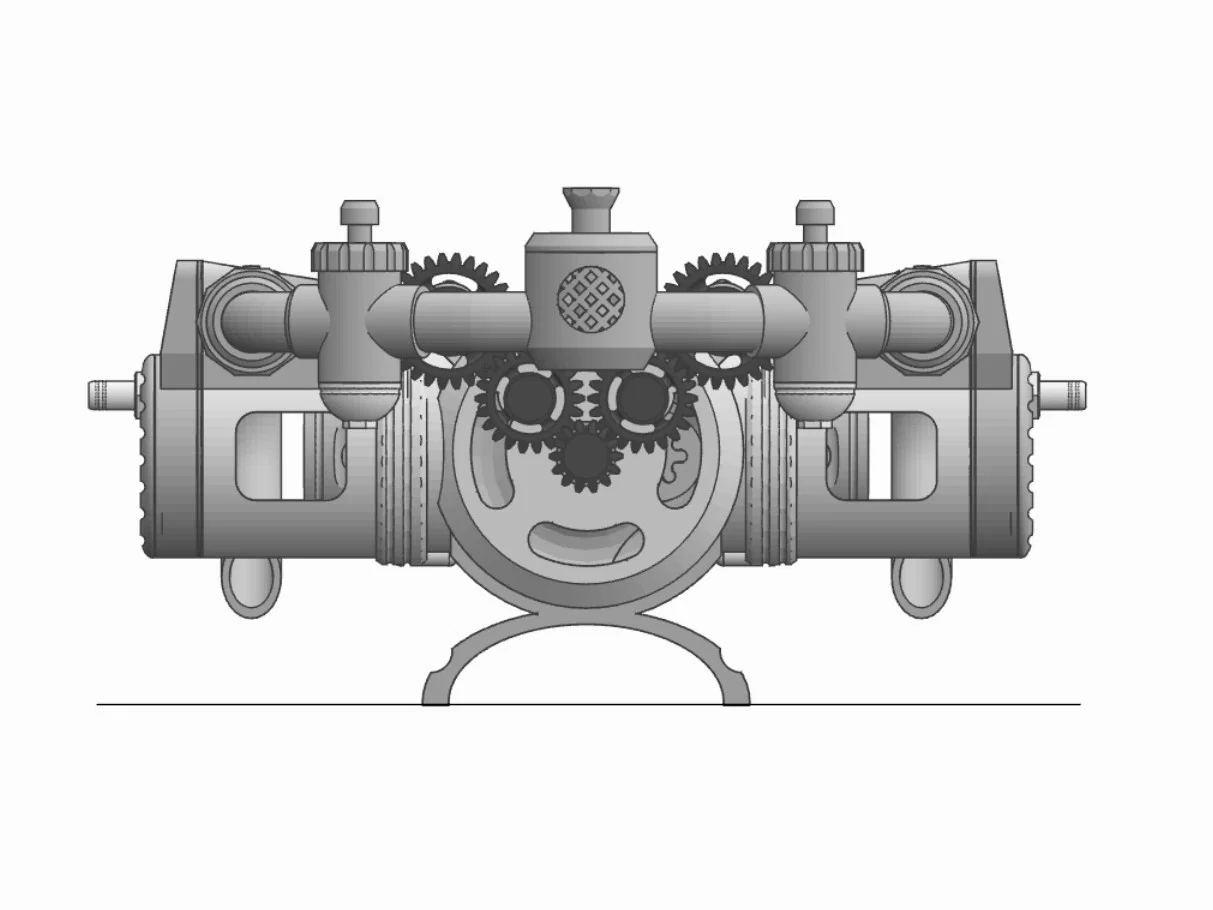

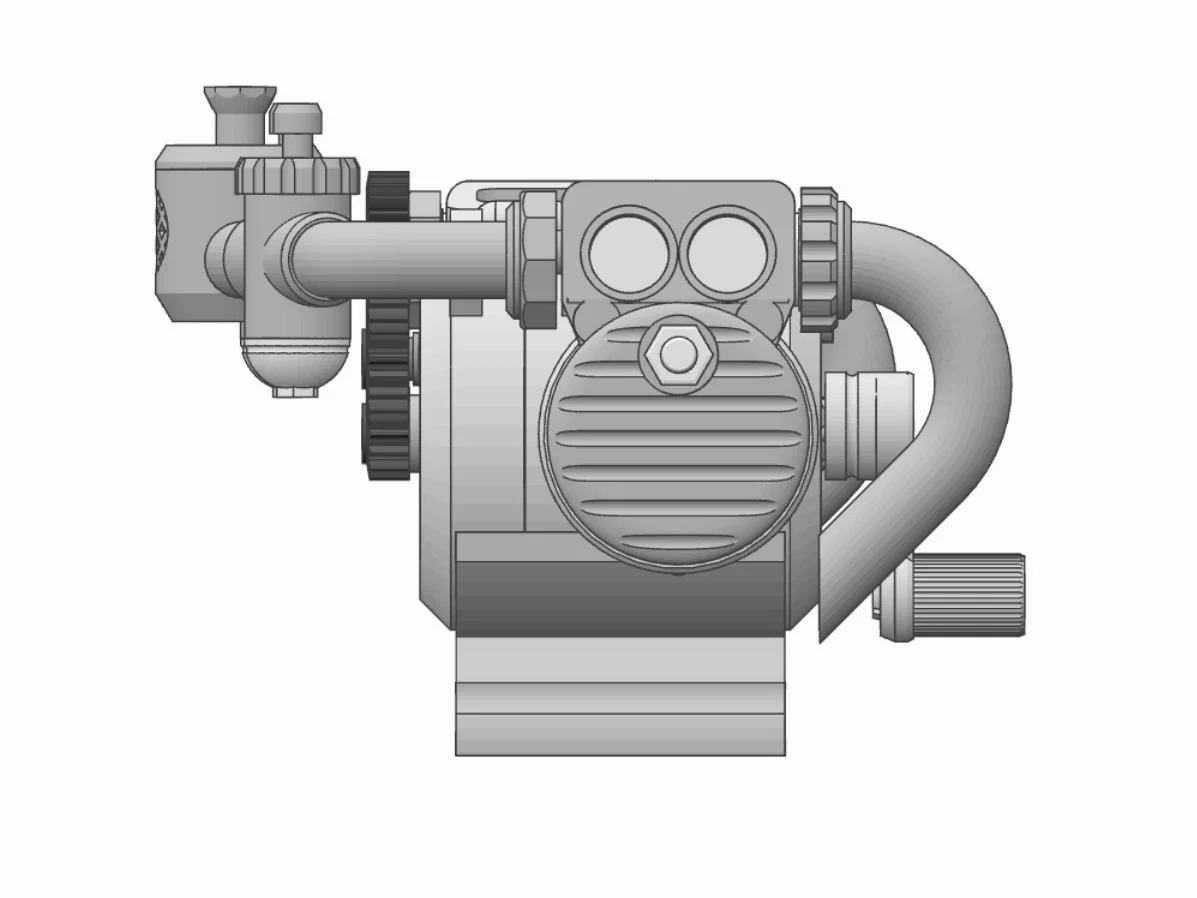

Mô hình động cơ 4 thì Flathead Boxer

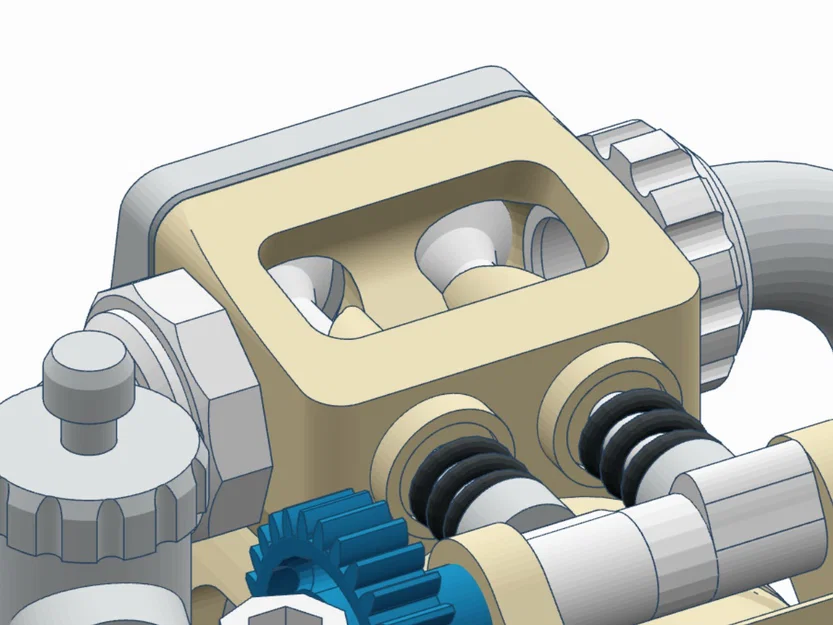

Động cơ flathead, hay còn gọi là động cơ van bên (sidevalve), là loại động cơ đốt trong có các van nằm ngay trong khối động cơ thay vì nằm trên nắp quy-lát như các dòng động cơ OHV (overhead valve) thông thường. Cấu hình động cơ boxer với hai xi-lanh đối xứng từng được rất nhiều hãng xe máy nổi tiếng sử dụng như BMW, Douglas, Harley-Davidson, Indian, Lilac, Zündapp và nhiều hãng khác. Kiểu động cơ này cũng rất phổ biến trong ngành hàng không nhờ ưu điểm tạo ra công suất lớn từ một khối động cơ nhẹ.

In và Lắp ráp
Bạn nên in các chi tiết trên bề mặt bàn in phẳng. Hãy cẩn thận tránh hiện tượng "chân voi" (elephant foot) và đùn nhựa quá mức.

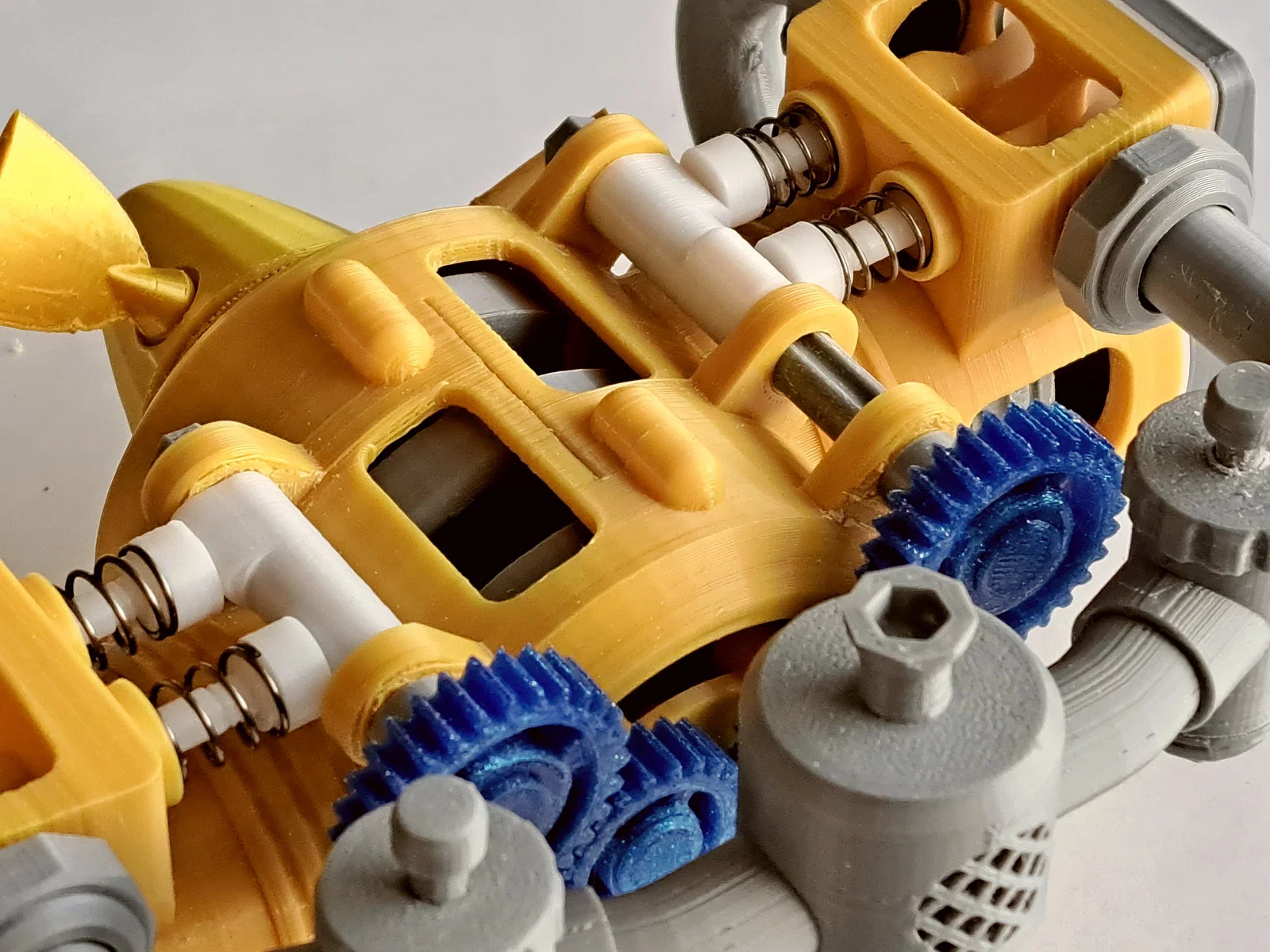

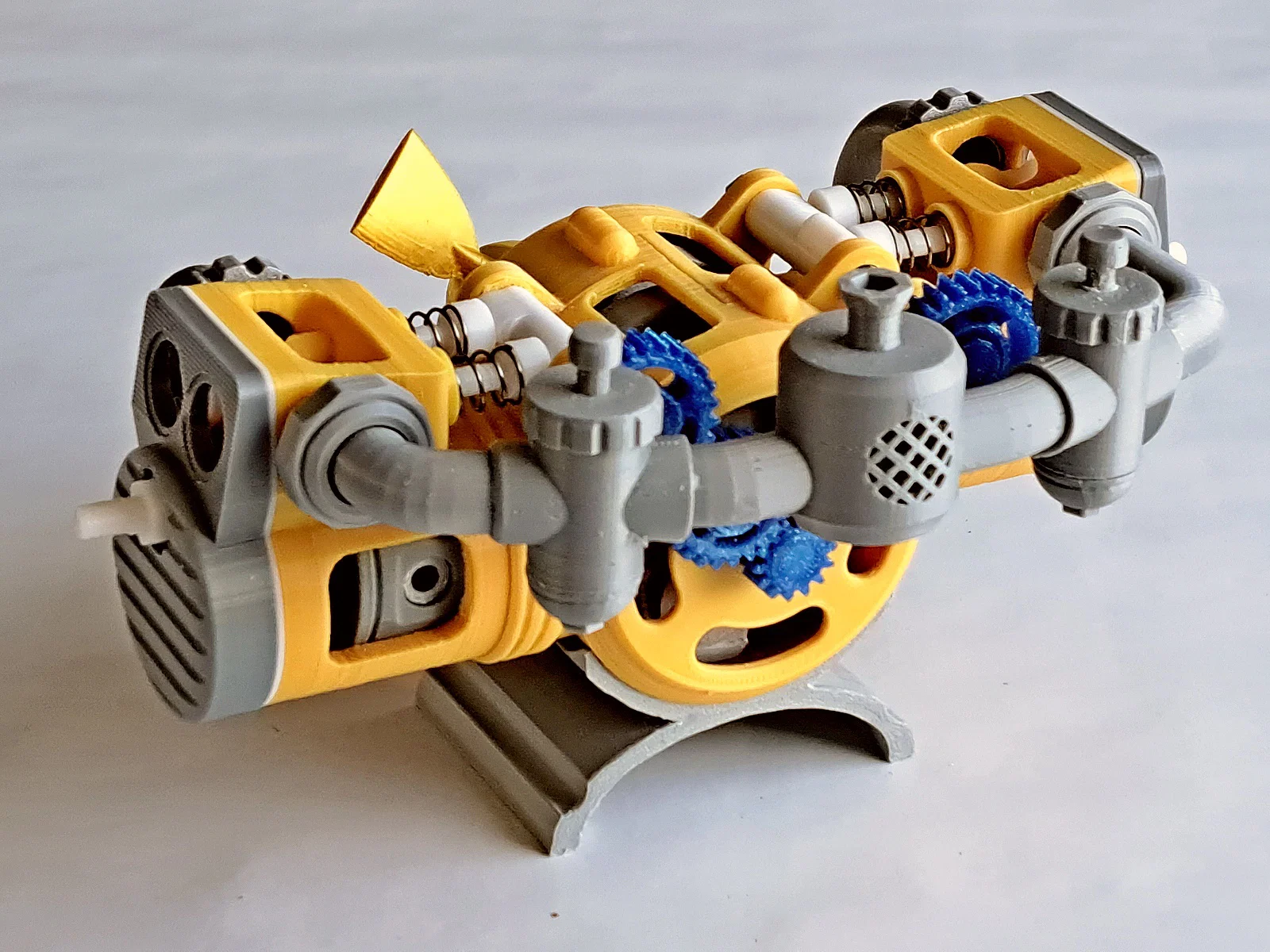

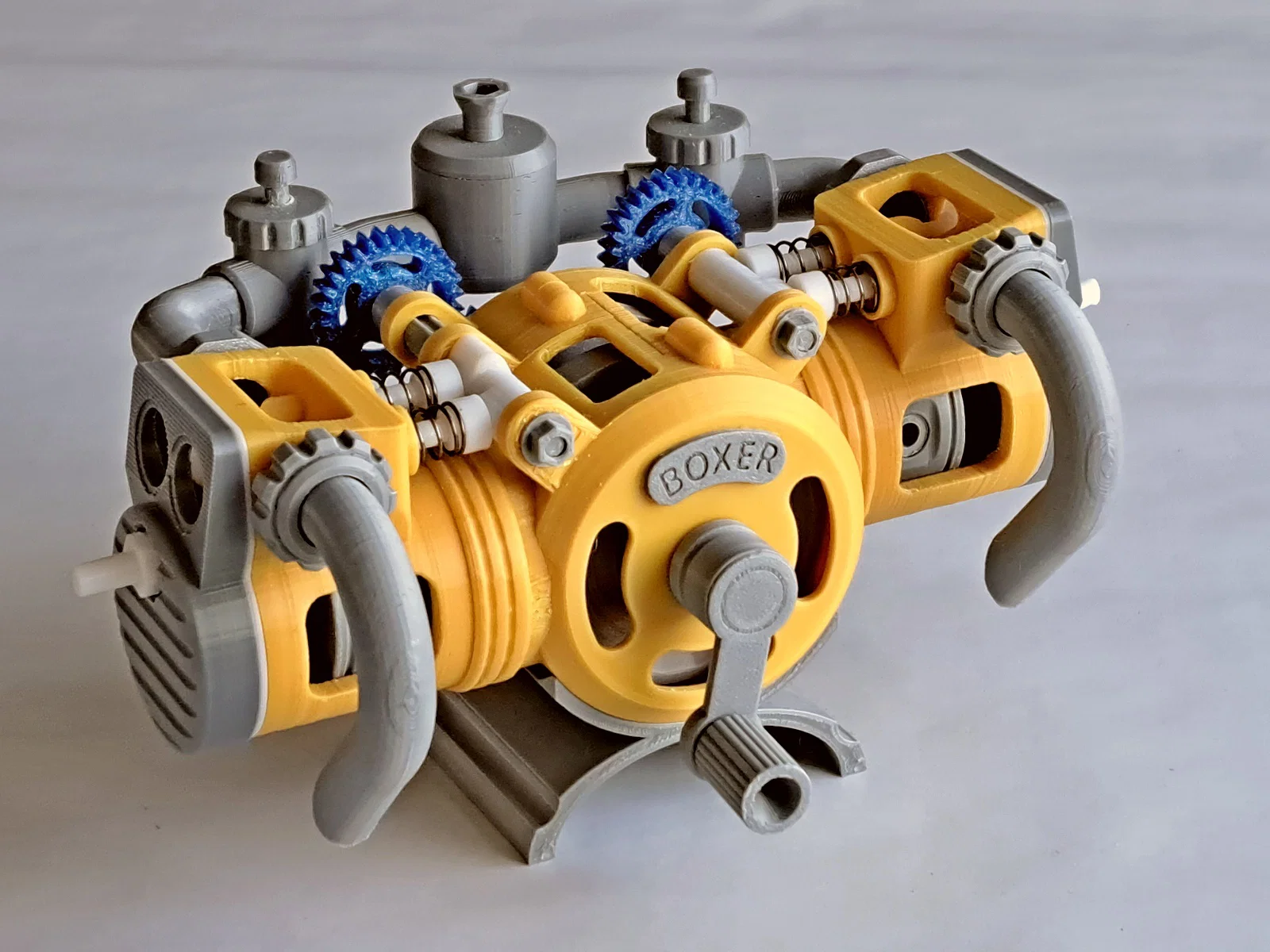

Tôi đã in mô hình này trên máy PRUSA MINI với sợi in PLA+, chiều cao lớp in 0.15 mm. Hãy dùng keo dán nếu cần thiết.

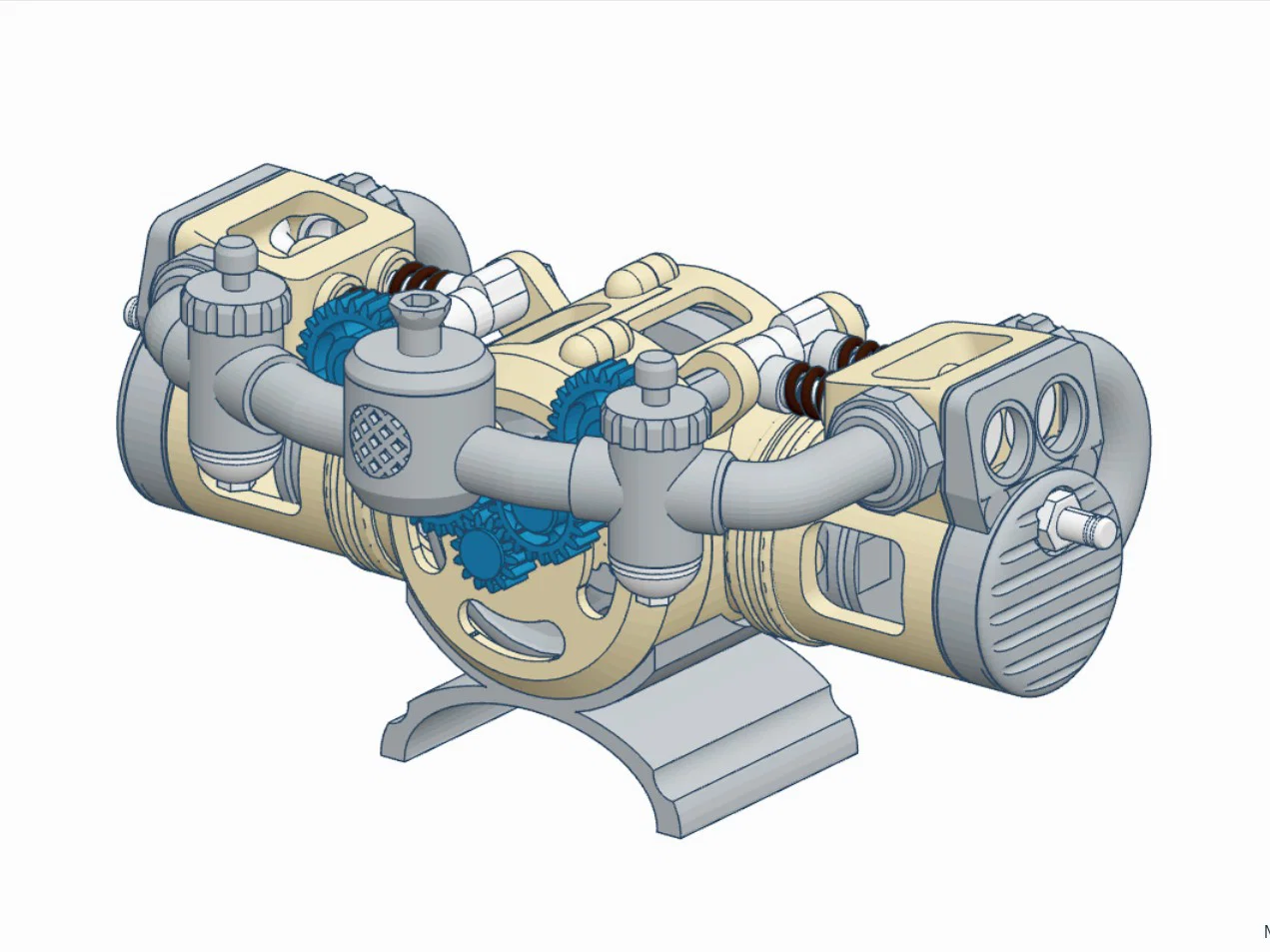

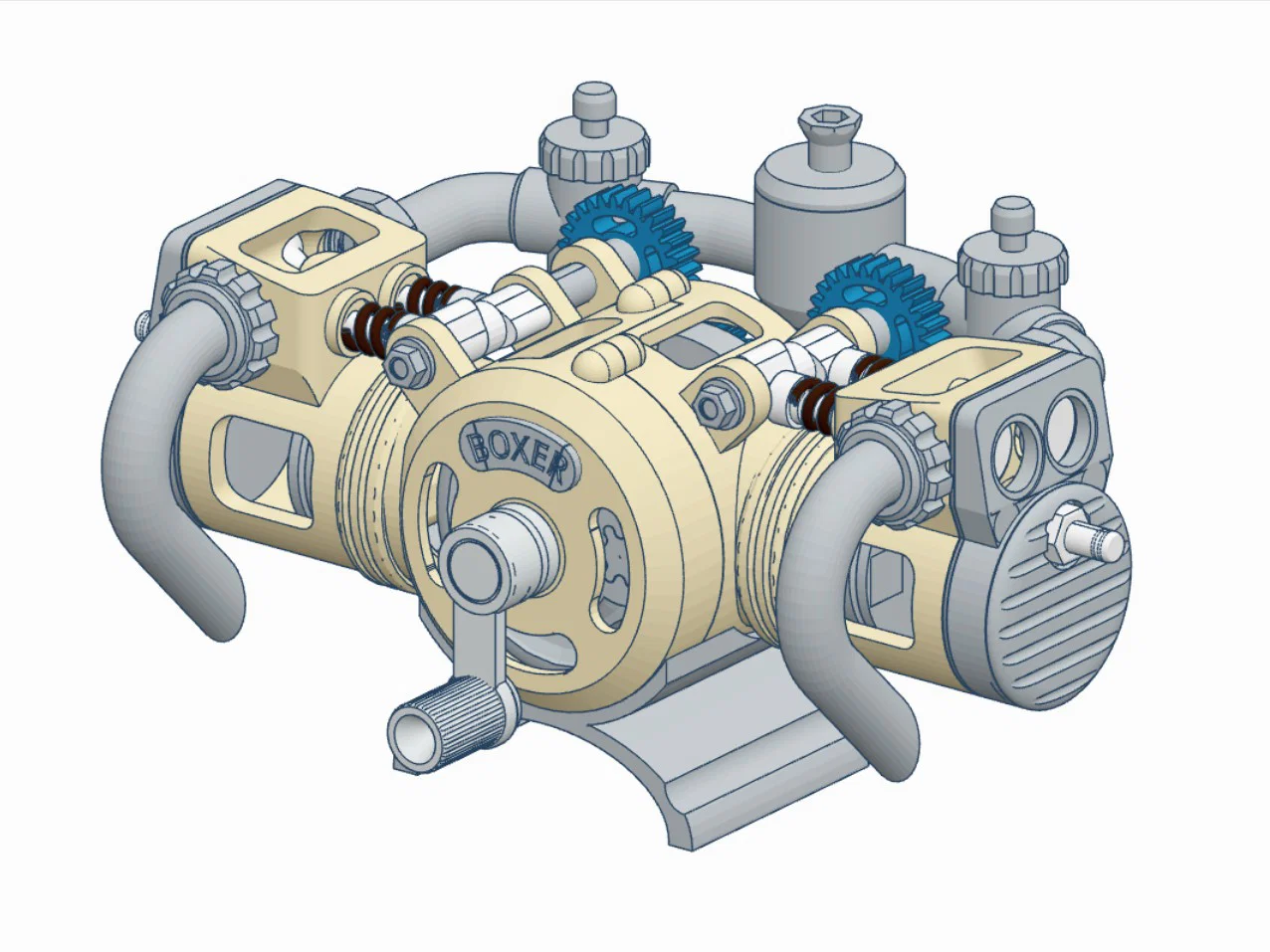

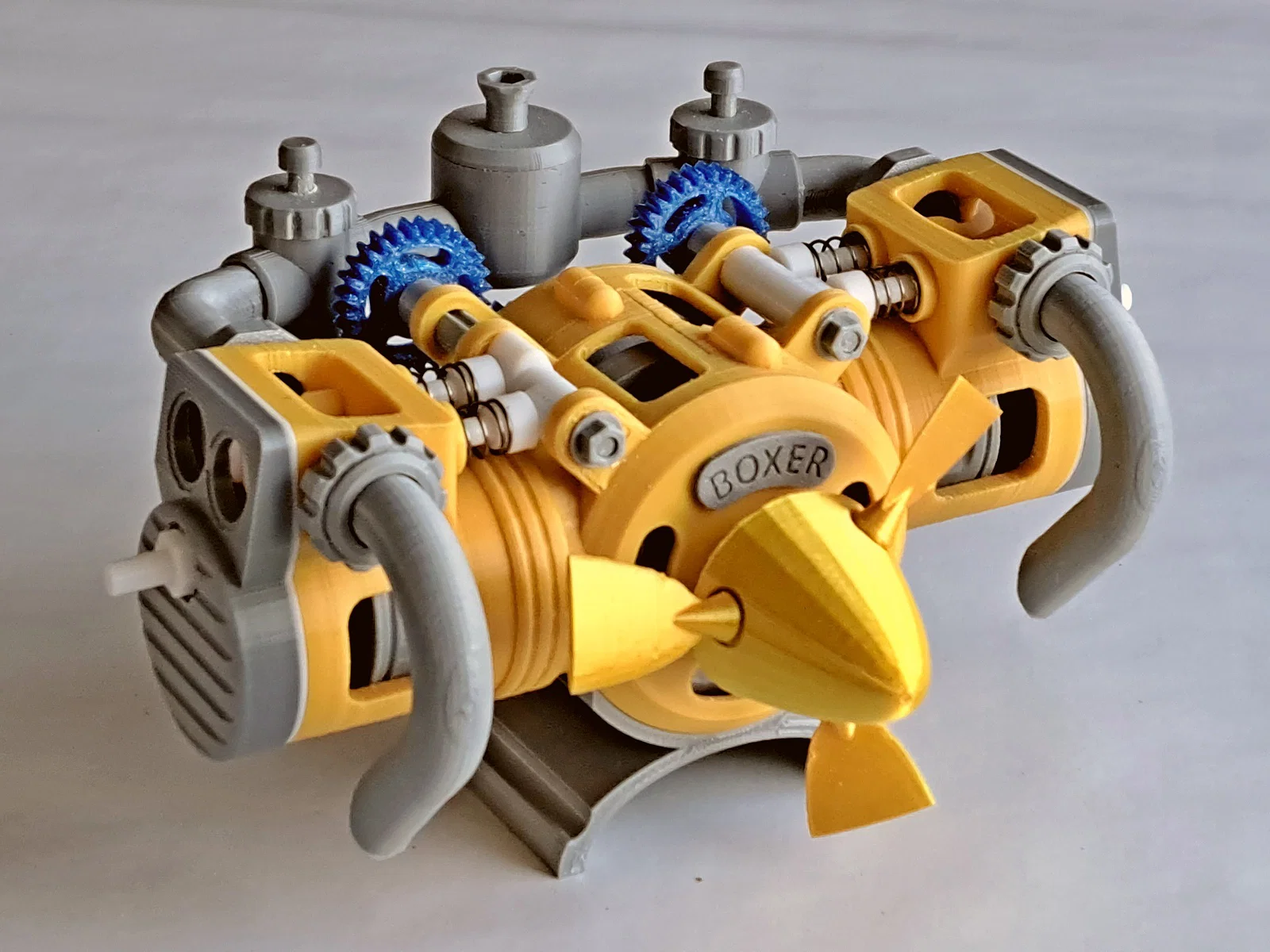

Để xem mô hình khi đã lắp ráp và các chi tiết tháo rời, bạn hãy kiểm tra các file .stl trong thư mục “VIEWS”. Thứ tự in và lắp ráp sẽ tuân theo bảng chữ cái (từ A1 đến F2). Trong thư mục “OPTIONAL”, bạn sẽ tìm thấy 3 file .stl tùy chọn theo ý thích cá nhân. Ngoài ra còn có các mẹo in đi kèm cho nhiều chi tiết.

Kích thước: 125 x 142 x 112 mm.
Trọng lượng: 0.32 kg.

Các chi tiết kim loại

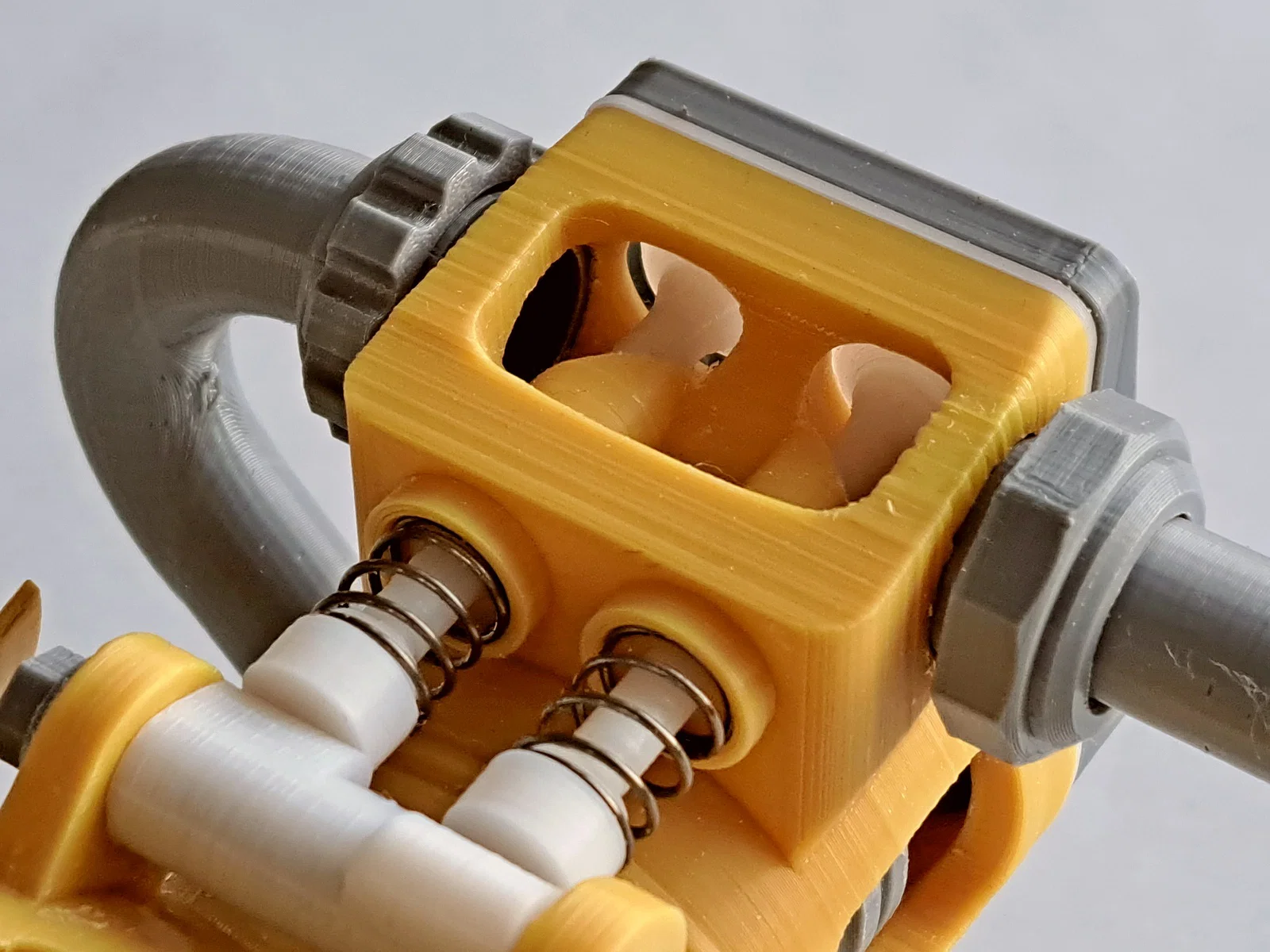

Bạn cần chuẩn bị 4 lò xo cho phần van, kích thước 10 mm (chiều rộng) x 15 mm (chiều cao). Độ dày dây lò xo từ 0.6 đến 0.7 mm (có thể tìm mua trên AliExpress).

Hộp số tương thích

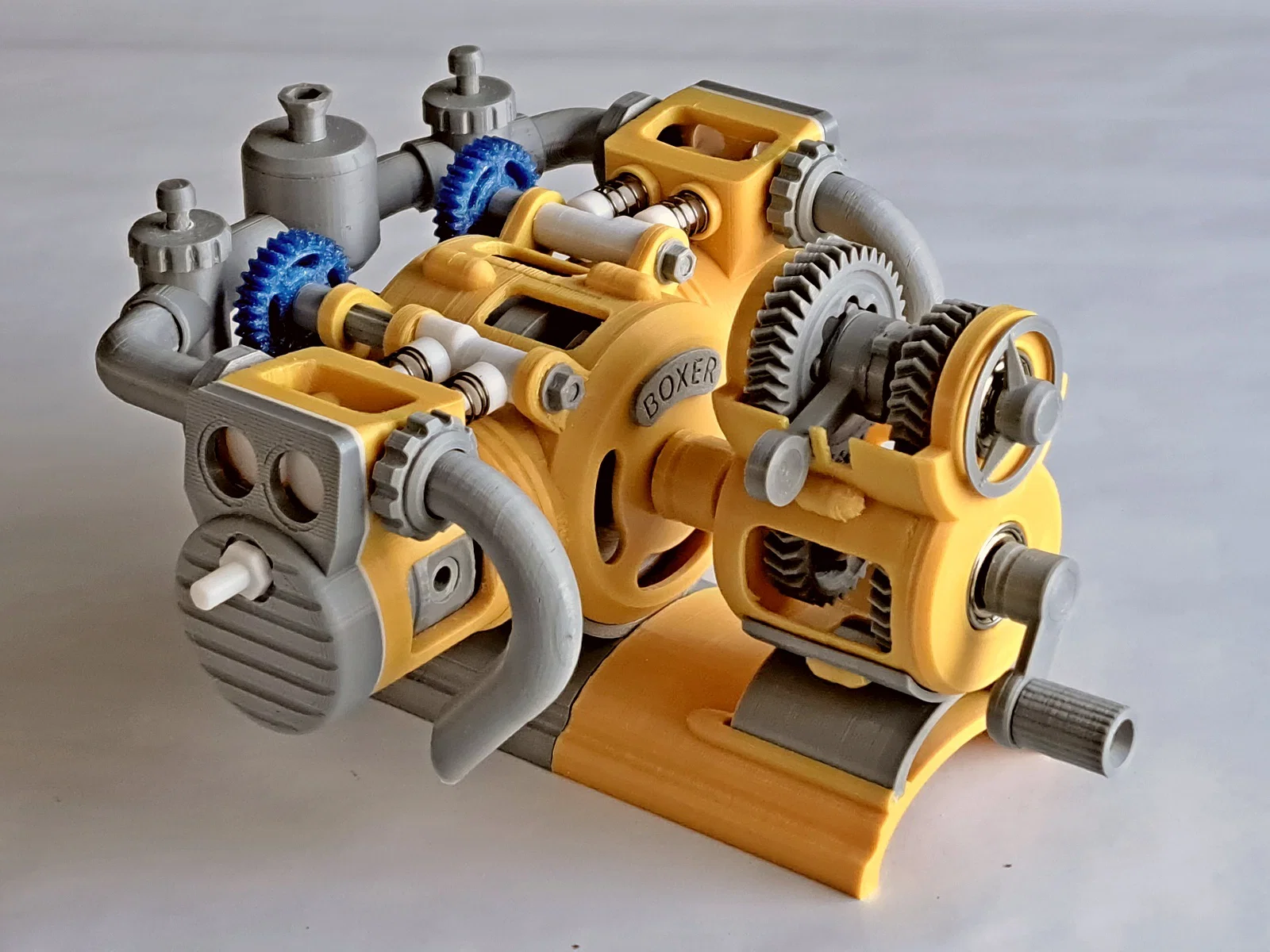

Nếu muốn kết hợp với bộ hộp số Constant Mesh Two Speed Gearbox của Bootjevaarder, bạn hãy in file “OPTIONAL - Gearbox Stand.stl” thay vì dùng “B5 - Stand.stl”.
