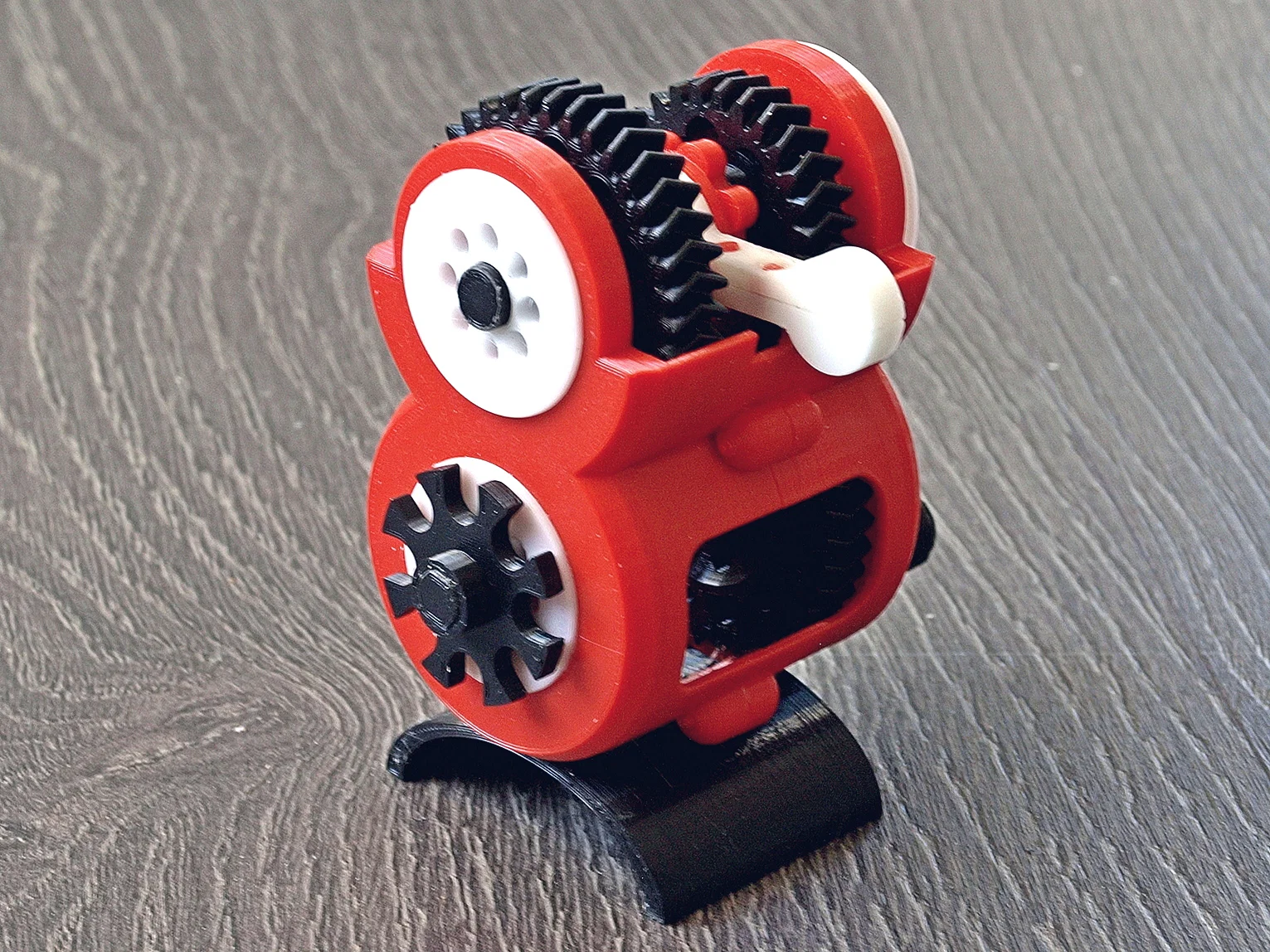

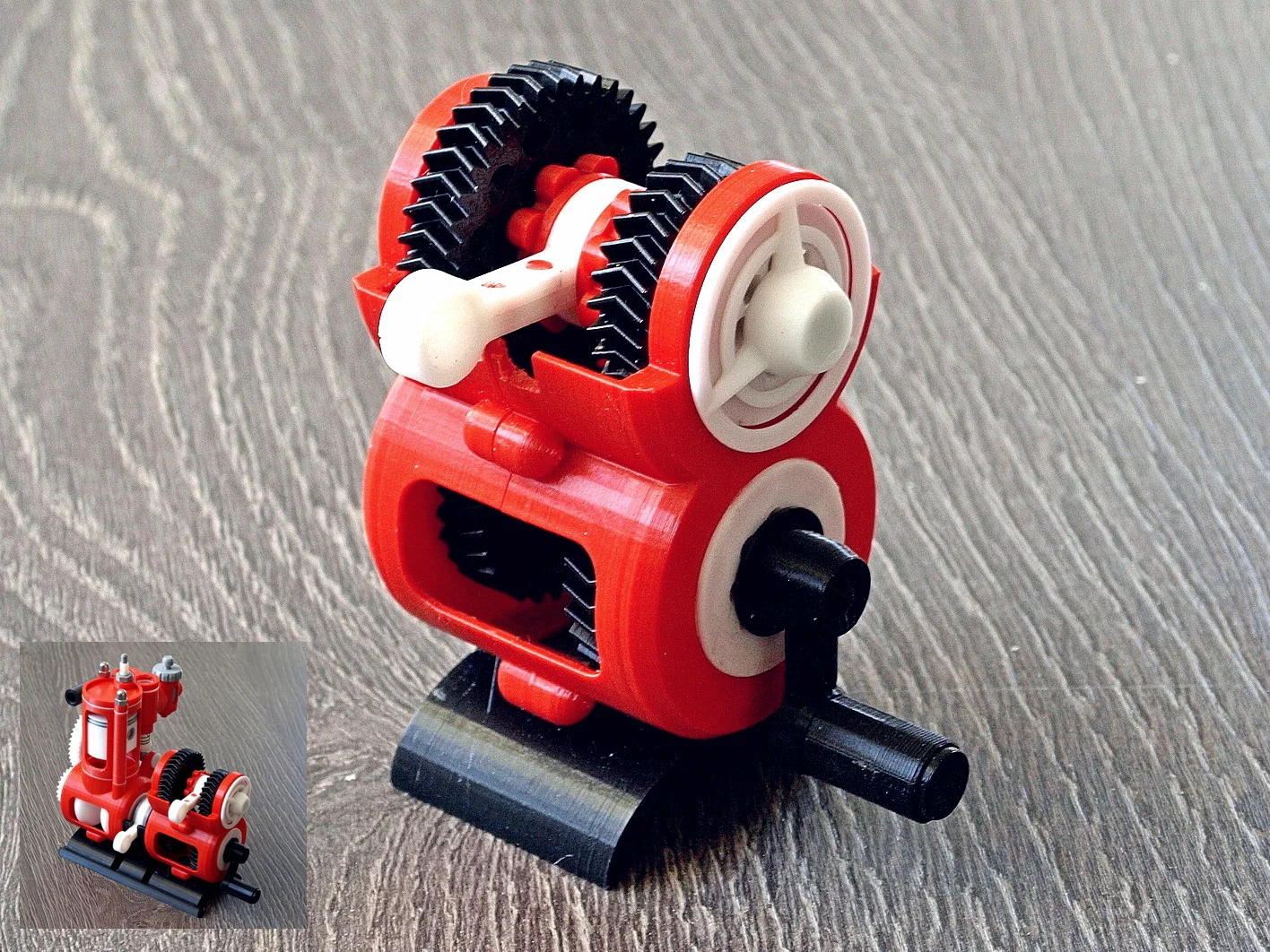

Mô hình hộp số Constant Mesh Two Speed Gearbox

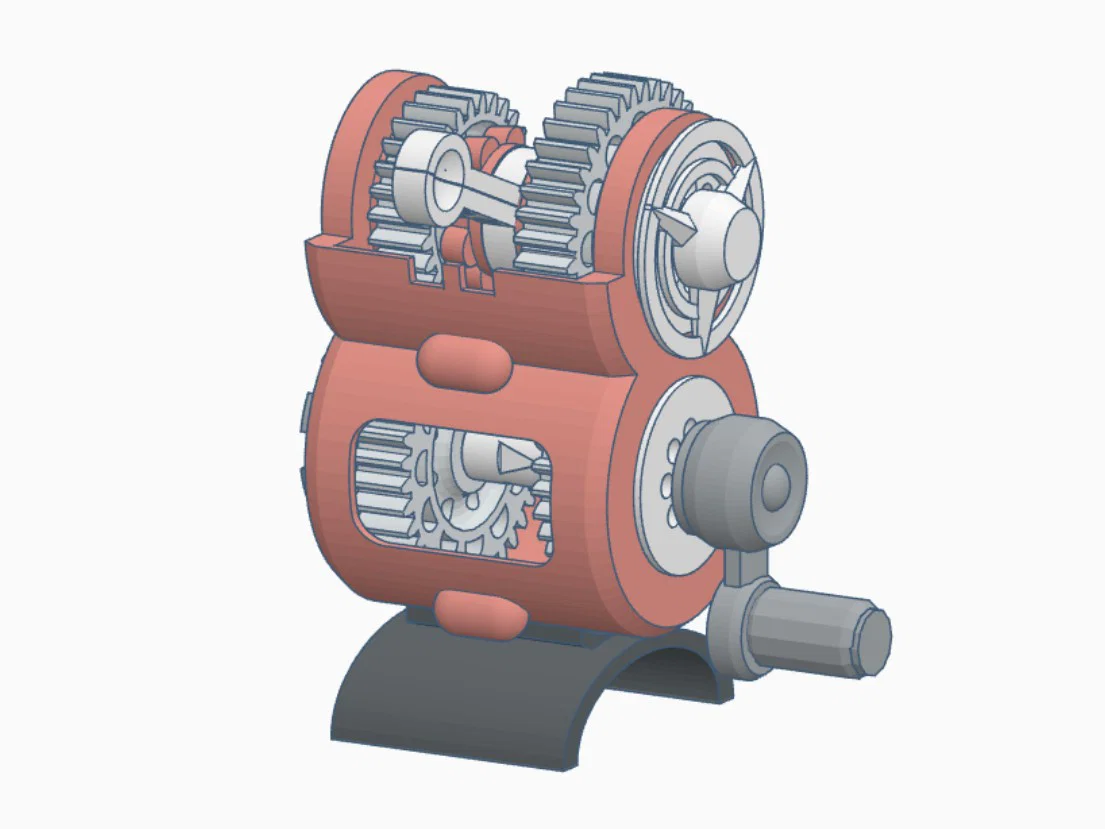

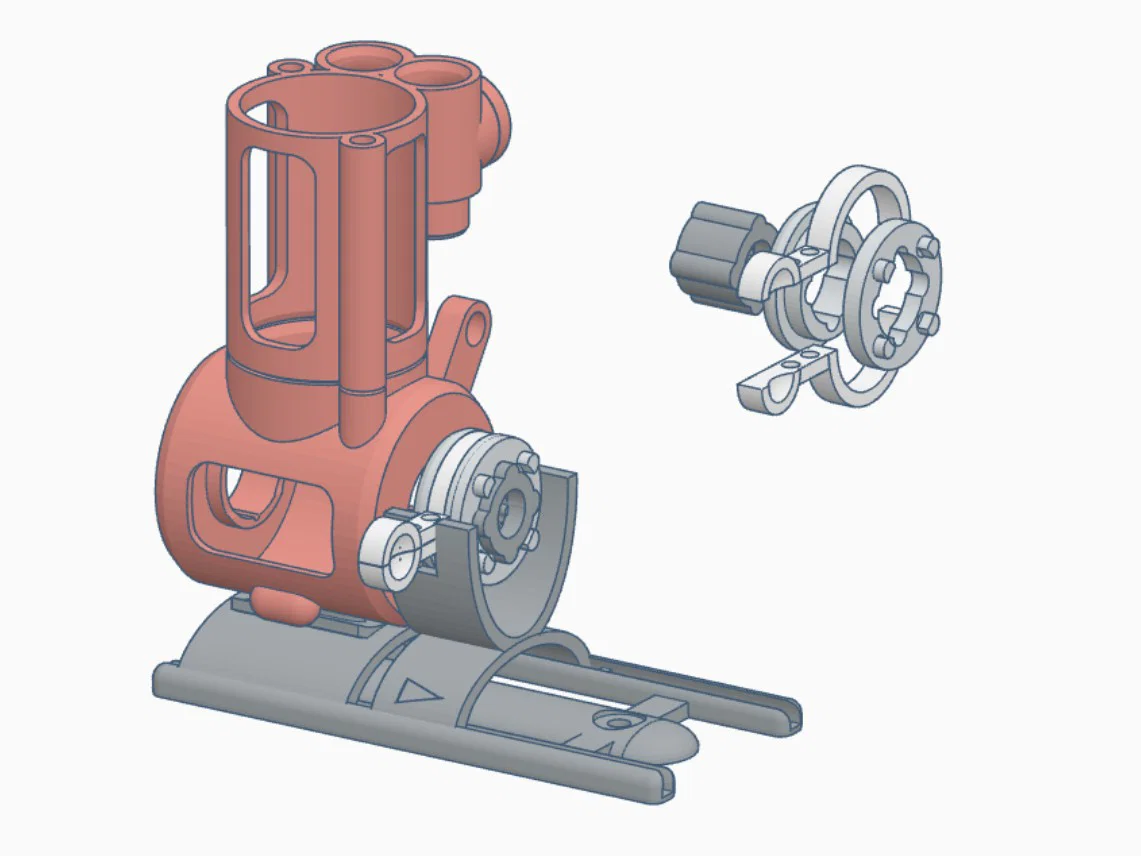

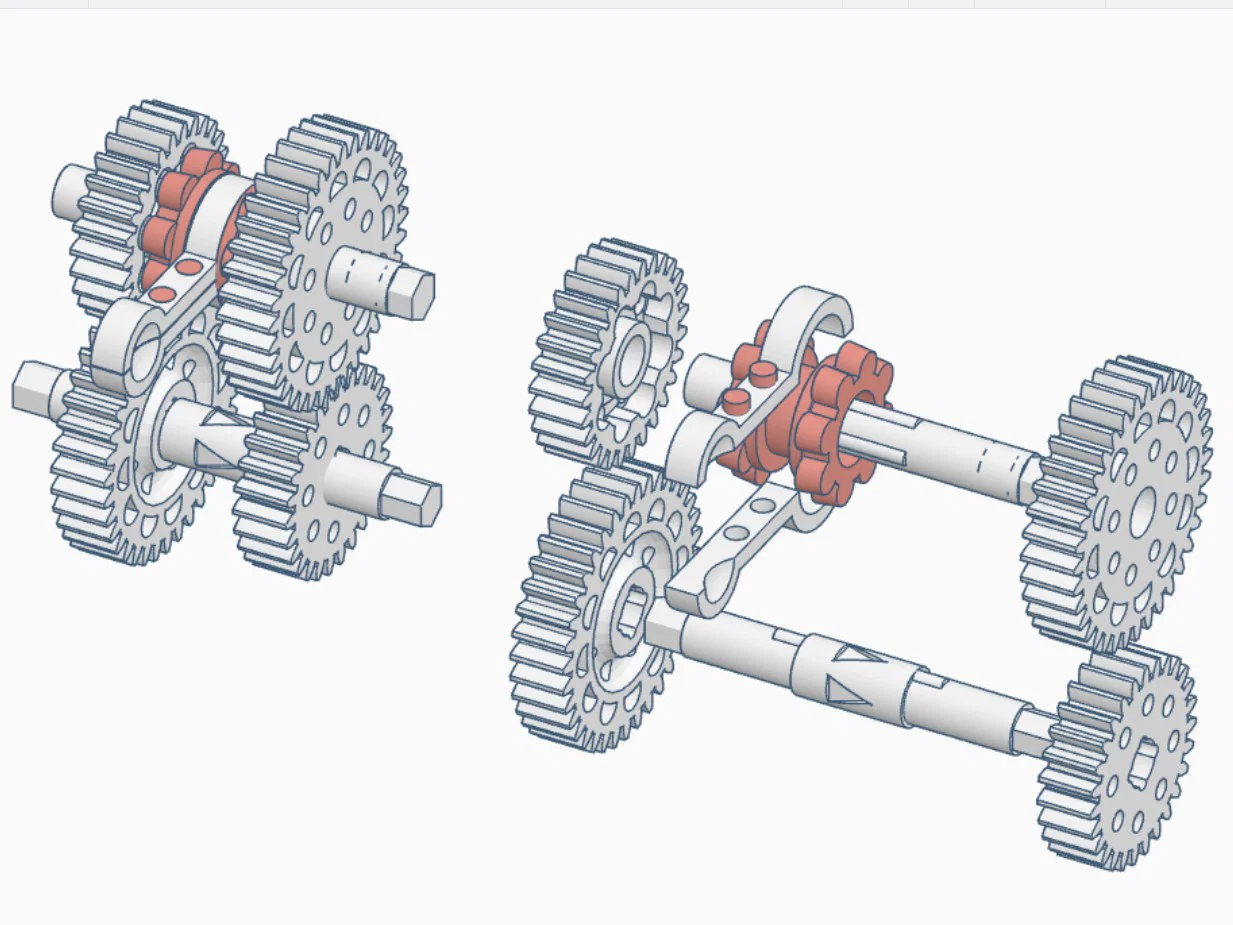

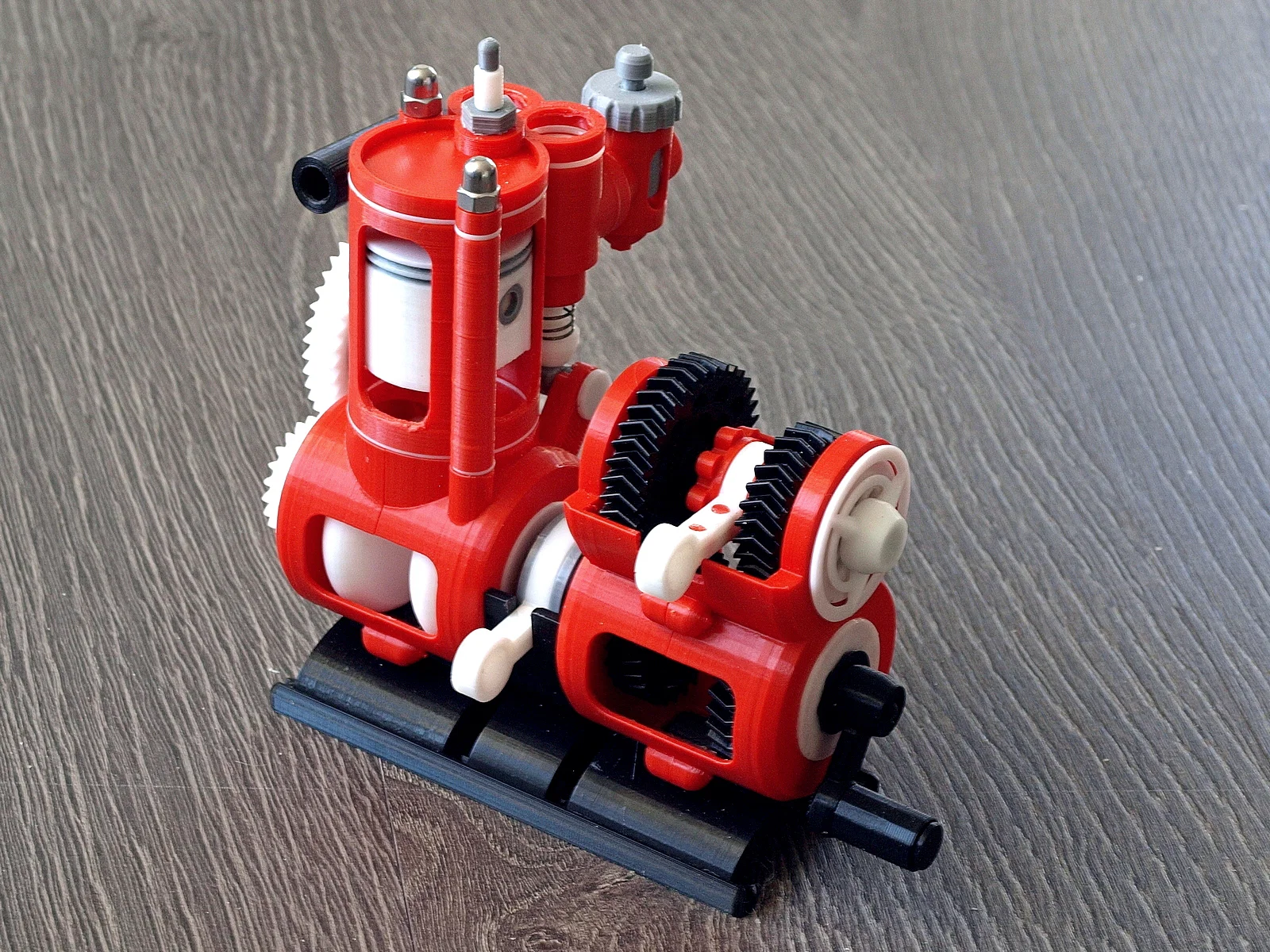

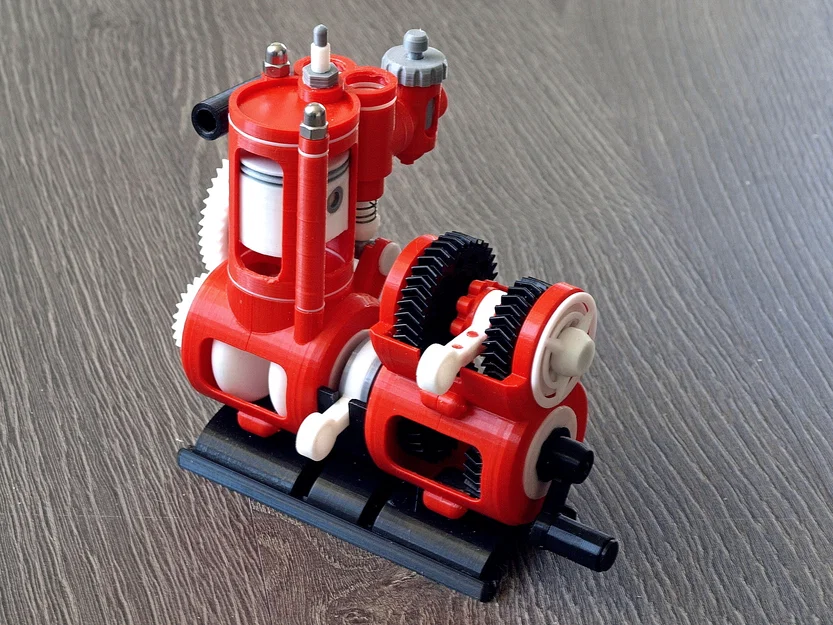

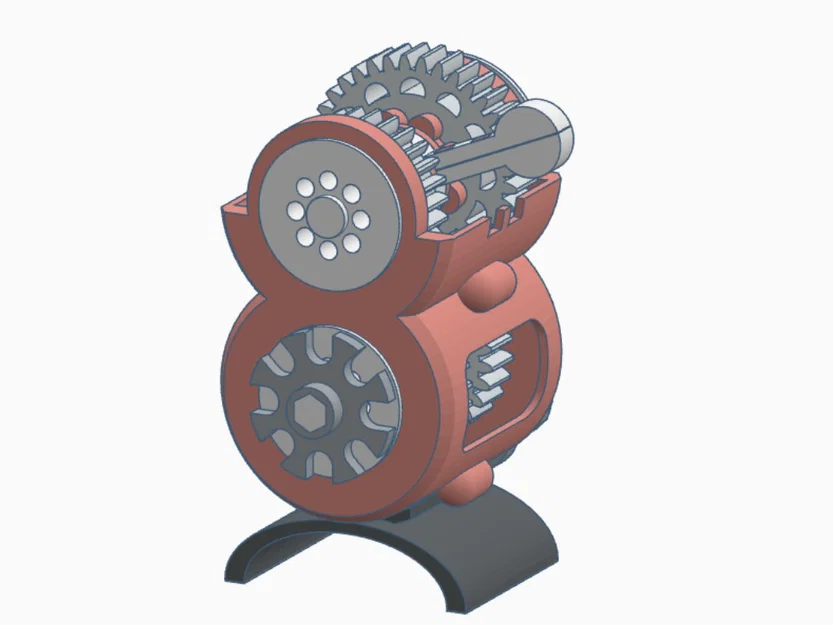

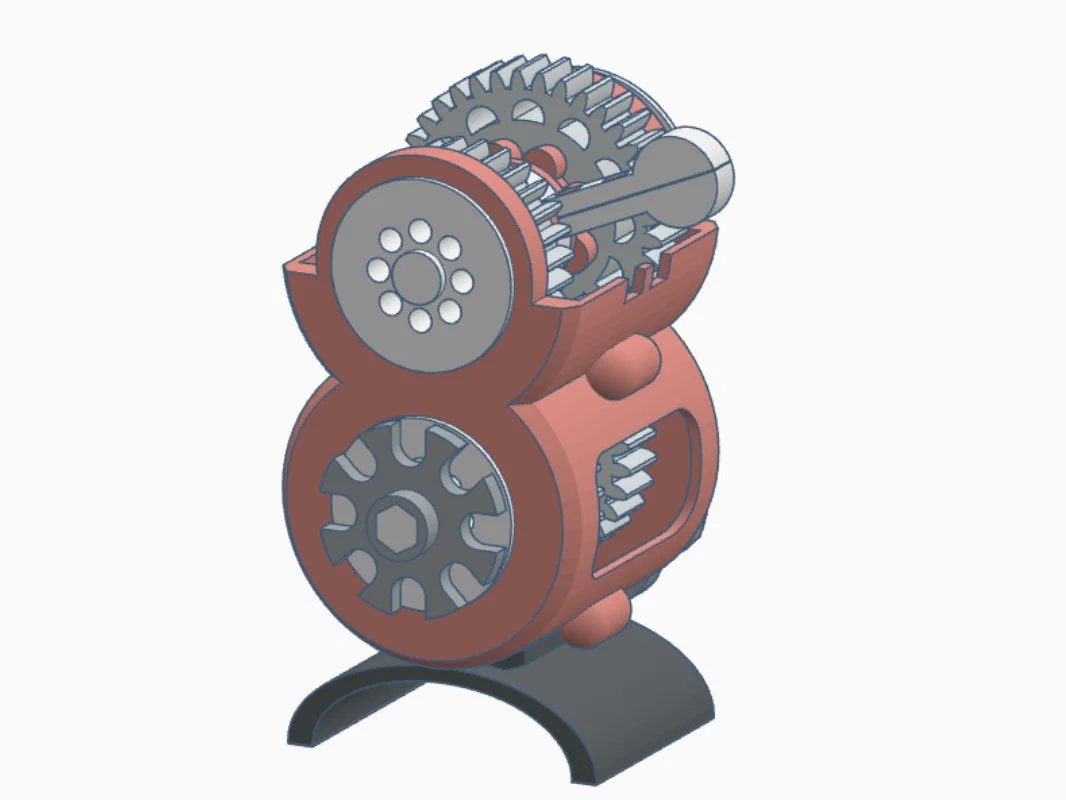

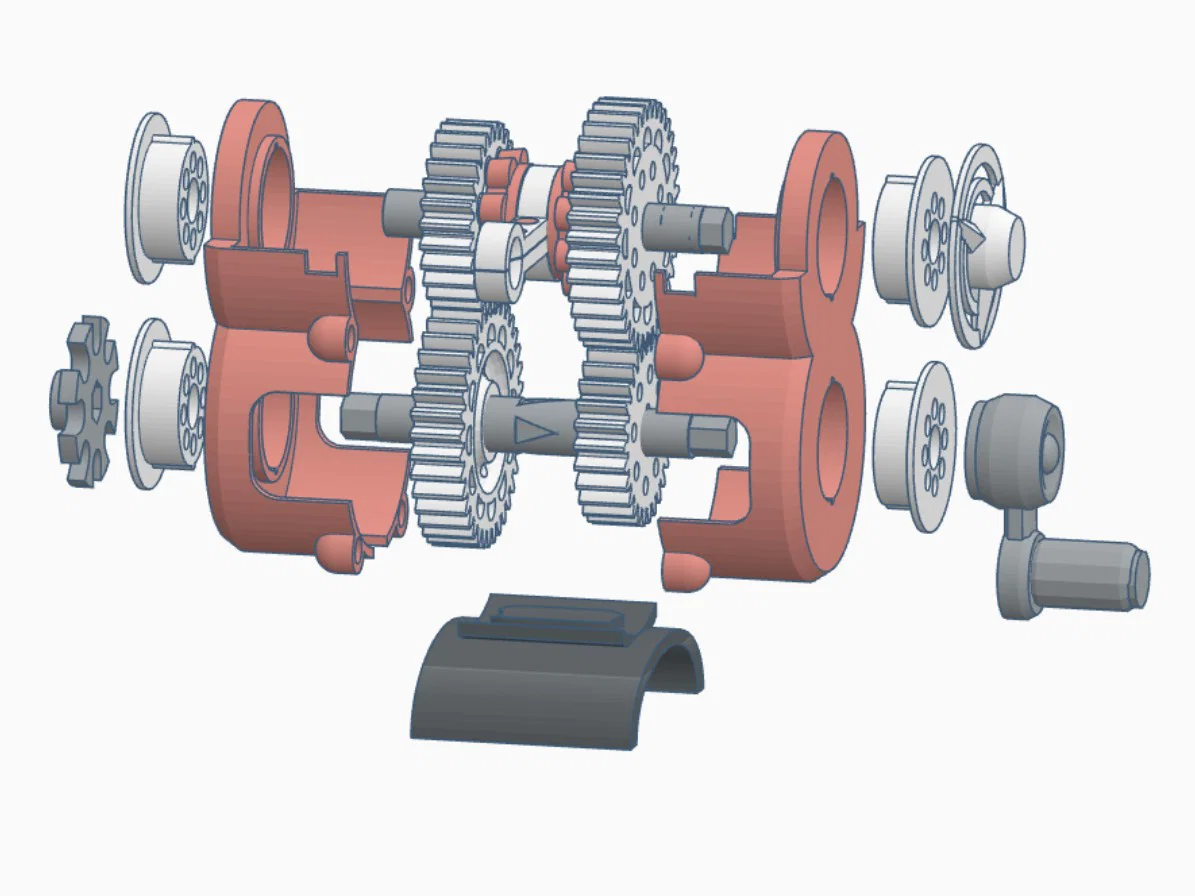

Trong loại hộp số này, tất cả các bánh răng trên trục chính đều khớp liên tục với các bánh răng tương ứng trên trục trung gian. Một bộ ly hợp dạng vấu trượt (sliding dog clutch) được trang bị trên trục chính. Tỷ số truyền bao gồm 0.75, 1.33 và số mo (neutral). Mô hình này được thiết kế bằng Tinkercad. Hộp số 3 cấp có số lùi : In và Lắp ráp Các chi tiết nên được in trên bề mặt bàn in phẳng (smooth), không nên dùng bàn in nhám (textured). Nếu có thể, hãy tránh hiện tượng chân voi (elephant foot). Tôi đã in mô hình này trên máy PRUSA MINI, sử dụng nhựa PLA+ với chiều cao lớp in 0.15 mm. Tôi có sử dụng keo dán nhựa cứng ở những vị trí cần thiết. Để xem hình ảnh lắp ráp hoàn chỉnh và bung rời, hãy dùng các file .stl có ký hiệu A0… X0… (không cần in các file này). Thứ tự in và lắp ráp theo thứ tự bảng chữ cái (A1 → X1). Bạn có thể lựa chọn giữa bánh răng thẳng (Spur) và bánh răng xương cá (Herringbone) (A4 B2). Kích thước: 95 x 63 x 101 mm. Trọng lượng: 0.1 kg. Kết nối hộp số với “4 Stroke Flathead Engine” (= 135305) In các chi tiết từ X1 → X5. Để kết nối hộp số với động cơ, cần phải tháo “Tay quay” (Cranked Handle) của động cơ ra. Động cơ, giá đỡ kết nối và hộp số sẽ được gắn vào “X1-Sled”. Quan trọng: Chi tiết “X2-Coupling Bracket” phải được lắp theo đúng hướng (theo ký hiệu MŨI TÊN). Vận hành Sử dụng tay quay để làm xoay hộp số và động cơ. Để kết nối/ngắt kết nối hộp số khỏi động cơ, hãy sử dụng “X5-Coupling Selector Fork”. Để sang số, hãy sử dụng “A3-Selector Fork”.
