Cánh quạt Drone/Máy bay – generative design, mọi kích thước

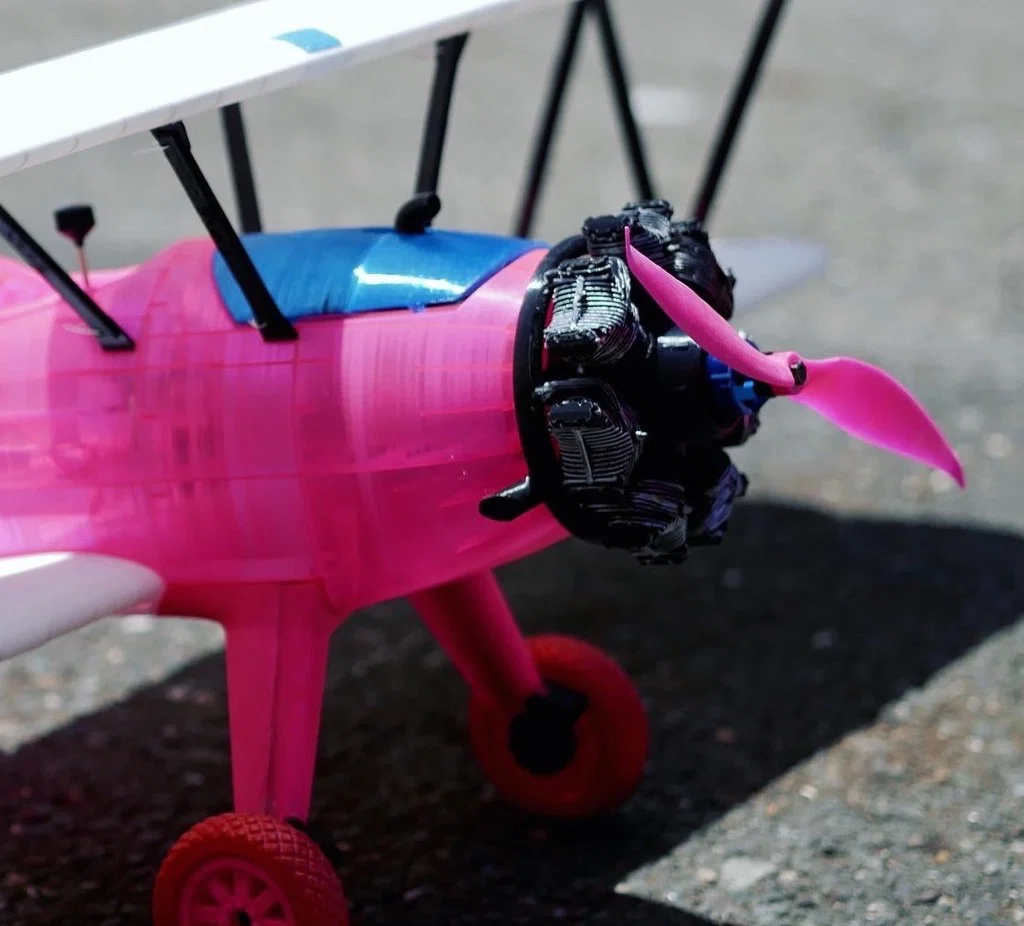

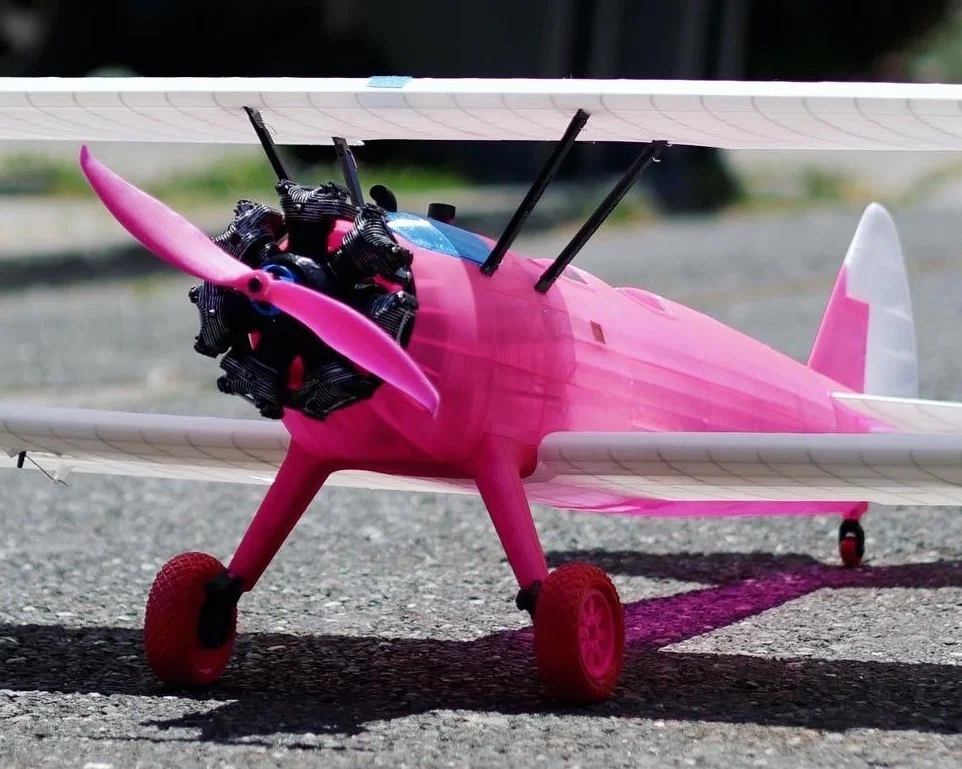

Khi in 3D một mẫu RC Stearman, mình cần cánh quạt 11x5.5. Thay vì bỏ $3 mua một cái, mình lại tốn hàng ngàn giờ công với kỹ năng thiết kế “xịn” để làm cái này!

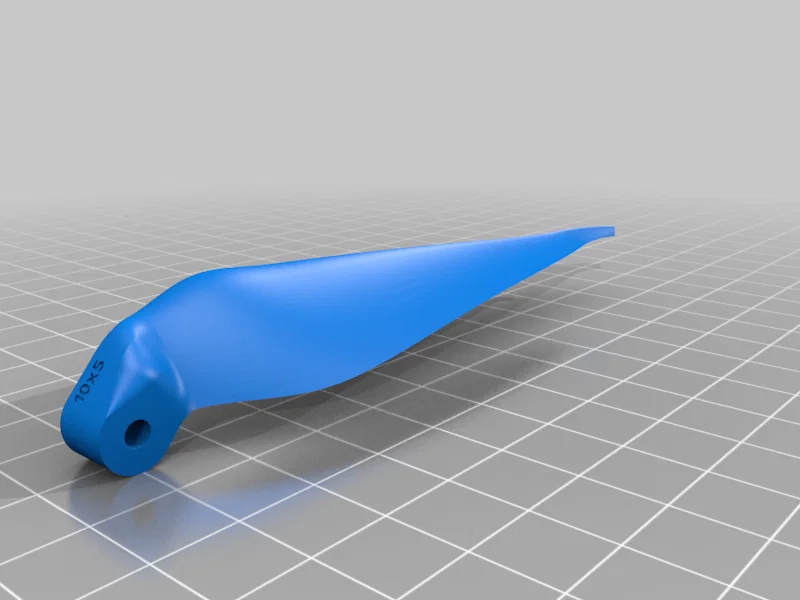

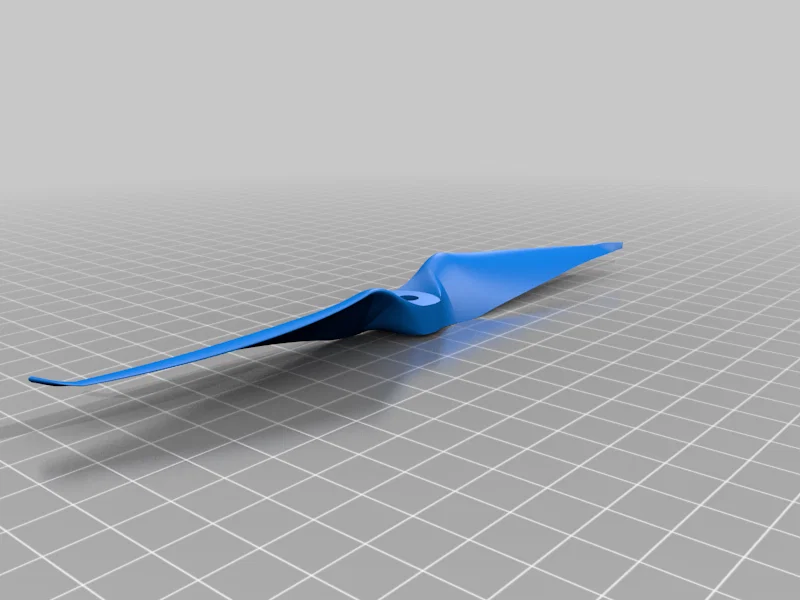

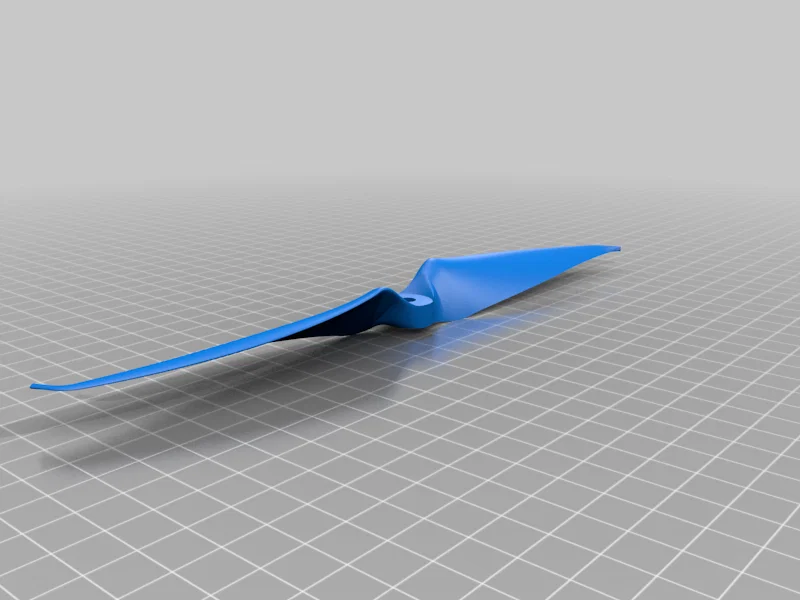

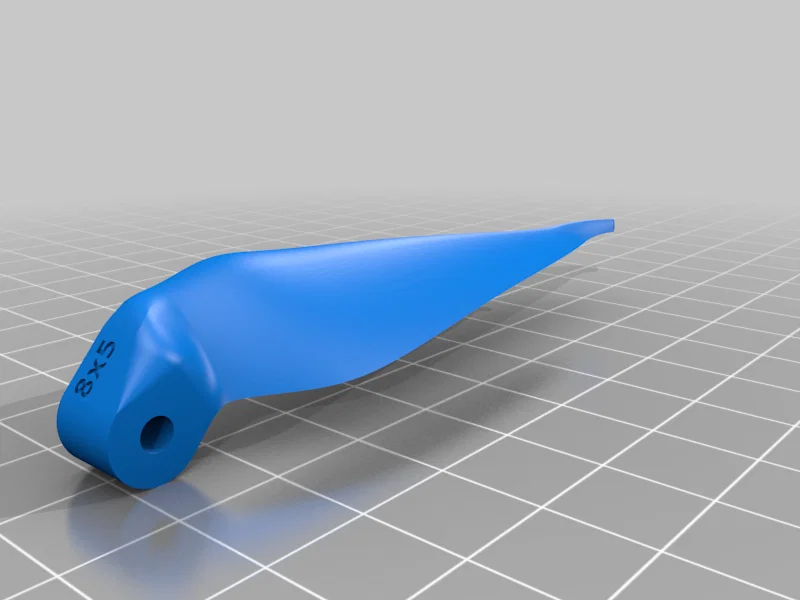

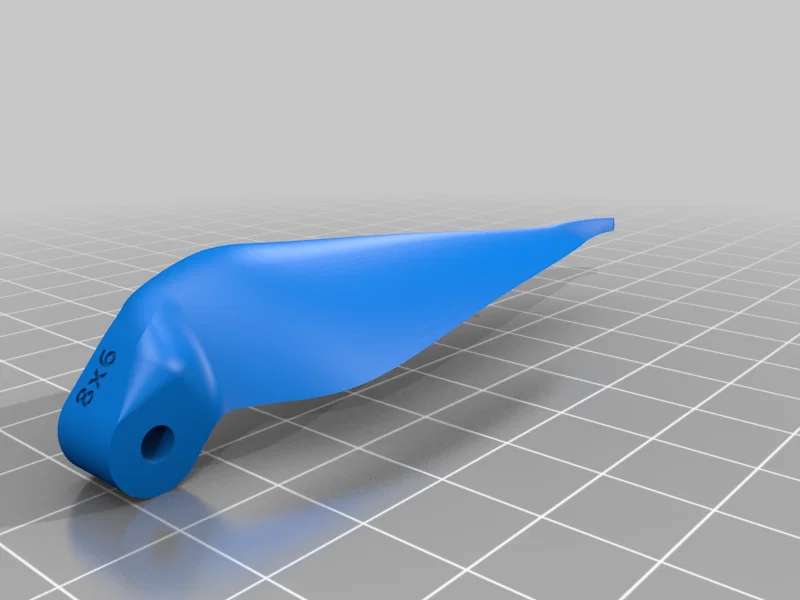

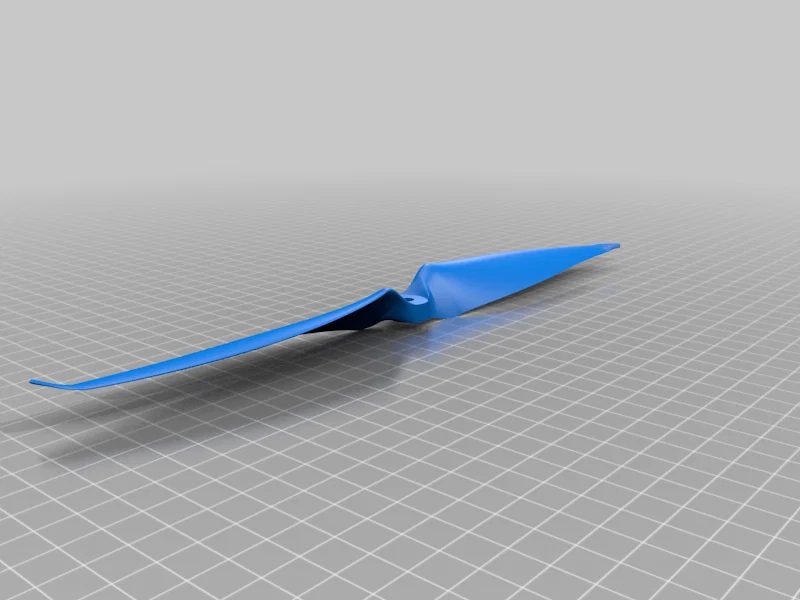

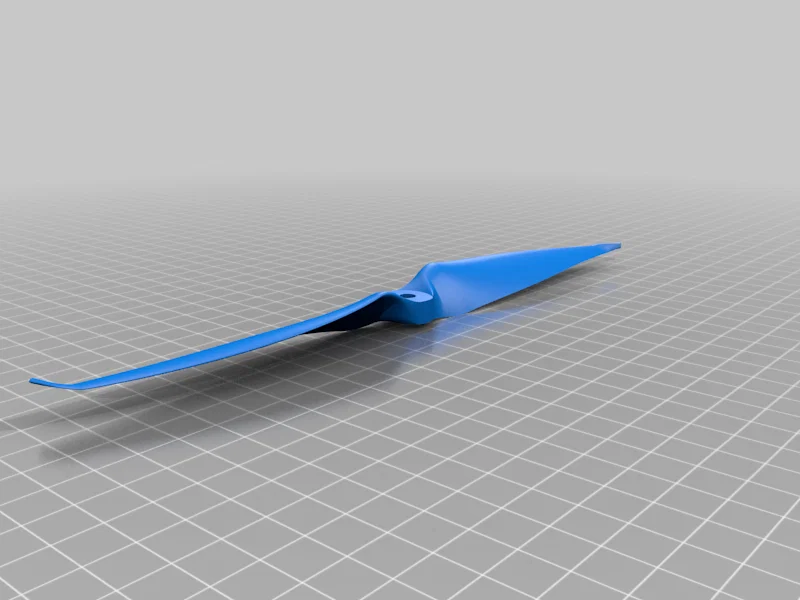

Đây là một thiết kế cánh quạt procedurally generated và variable-enabled. Bạn chỉ cần nhập kích thước là ra được cánh quạt, hoặc tùy biến theo ý thích. Không thích mấy vortex generators của mình? Bỏ đi hoặc sửa lại tuỳ bạn.

Mình muốn xây dựng tài liệu này với nhiều size khác nhau để mọi người tải về dùng luôn—nên nếu bạn cần một size/biến thể chưa có ở đây thì nhắn mình, mình sẽ xuất STL và up lên. Để lại bình luận hoặc nhắn mình trên discord/telegram

Printing

Cần in có supports rồi chà nhám.

Mình dùng (và khuyên dùng) PLA+ chịu nhiệt cao để in. Vật liệu này có thể anneal khi đưa vào lò, rồi sẽ cứng/khỏe hơn nữa.

Quy trình của mình:

• Print:
  • Mình thích đặt ngược (upside down) để mép sau mỏng (thin trailing edge) ra đẹp.
  • phải có support! Mình dùng góc overhang khoảng ~55 độ
• Mình dùng 3 wall perimeters, layer siêu mỏng 0.1mm, và infill cao dạng 'lines' hoặc 'grid' để giữ cân xứng và cân bằng.
• Annealing (tuỳ chọn):
  • sau khi in xong ĐỂ NGUYÊN SUPPORTS
  • Nướng lò khoảng ~10–15 phút. Mình dùng 220F cho HTPLA+ của fusion filaments.
  • Tháo support cẩn thận. Lúc này nó cứng hơn rồi nên làm từ từ.
• Chà nhám, chà nhám, chà nhám. Mình:
  • bắt đầu bằng cách kết hợp máy chà nhám dremel và giấy nhám 80–120 grit để xoá hết layer lines trên mặt trên và mặt dưới (mặt dưới quan trọng hơn).
  • Sau đó wet sand với khoảng ~200 grit, ~300 grit, ~400 grit, và ~800 grit.

Vậy thôi! Cánh 11x5.5 của mình mất ~5 giờ in, 15 phút nướng, và 1 giờ chà nhám/hoàn thiện.

Source / Design File

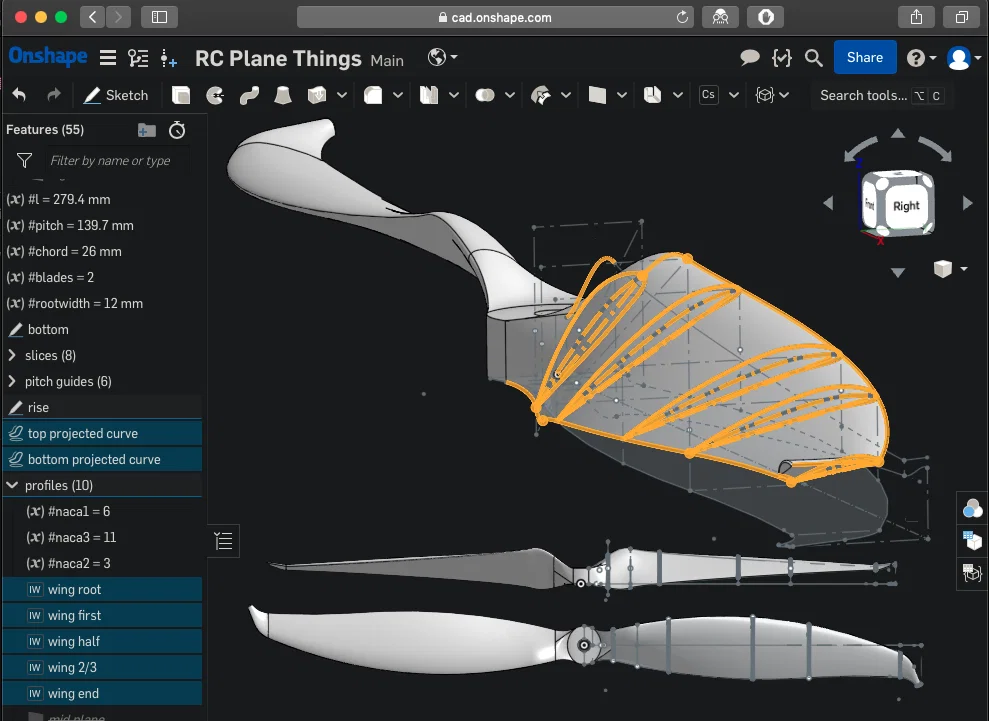

Thiết kế trên onshape, kiểu như solidworks “thế hệ mới” chạy trên web (và mobile apps). Đây là public document. Ai cũng có thể fork và mở rộng thiết kế miễn phí.

Ngoài ra đây là trang để tạo tài khoản miễn phí, họ để hơi “kín” trên trang chính.

Message me!

Nếu bạn dùng CAD, in cánh quạt, hoặc thậm chí dùng giải pháp khác: Nhắn mình trên discord/telegram! Mình muốn nghe kết quả ra sao!

Post your make!

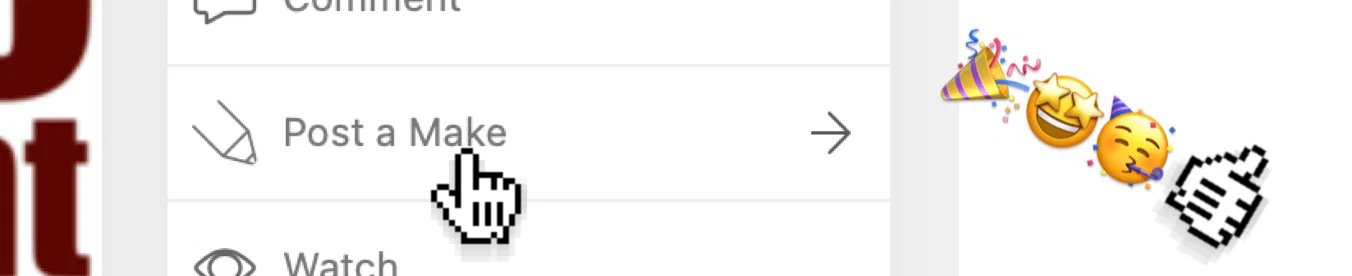

Nhớ post thành phẩm nha! Thiệt đó! Chụp nhanh bằng điện thoại cái ảnh bản in của bạn cho hoành tráng rồi khoe luôn! Với lại chuyện này cũng giúp thiết kế được lan toả ra nhiều người hơn.

Nhắn mình trên discord/telegram để

• tuỳ biến
• khắc (engraving) kiểu khác
• ý tưởng biến thể khác
• mọi vấn đề: in ấn, thiết kế, độ vừa (fit), v.v.
• khoe thành quả / tám chuyện kỹ thuật
• chào hỏi

Thiết kế đồ thì vui, nhưng được trò chuyện với người hay ho và nghe chuyện “phiêu lưu” của mọi người còn vui hơn. Mình có thể generate bất kỳ biến thể/engraving nào rất dễ—cứ nhắn mình trên discord/telegram và/hoặc để lại bình luận, rồi cùng làm ra phiên bản “chuẩn gu” của bạn. Mình chỉ xin là bạn post một cái make!

Nếu bạn muốn cả file CAD hoặc STEP nữa thì cũng ok. Mình đã giúp được khá nhiều bạn rất tuyệt rồi! Cứ ping mình nha.
