Cánh quạt máy bay mô hình khí động học trục 3mm in 3D

Cánh quạt máy bay mô hình tối ưu khí động học 3mm

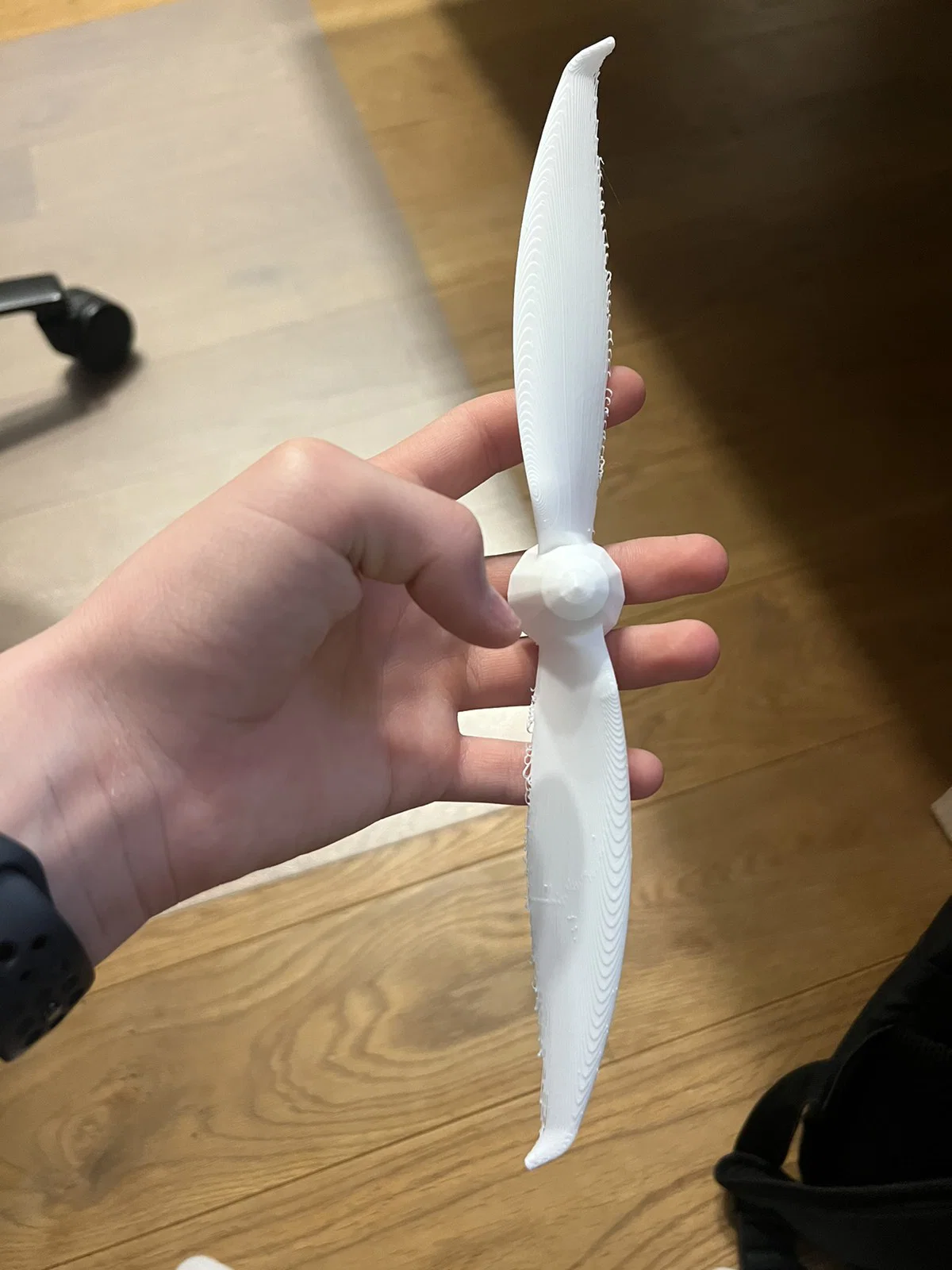

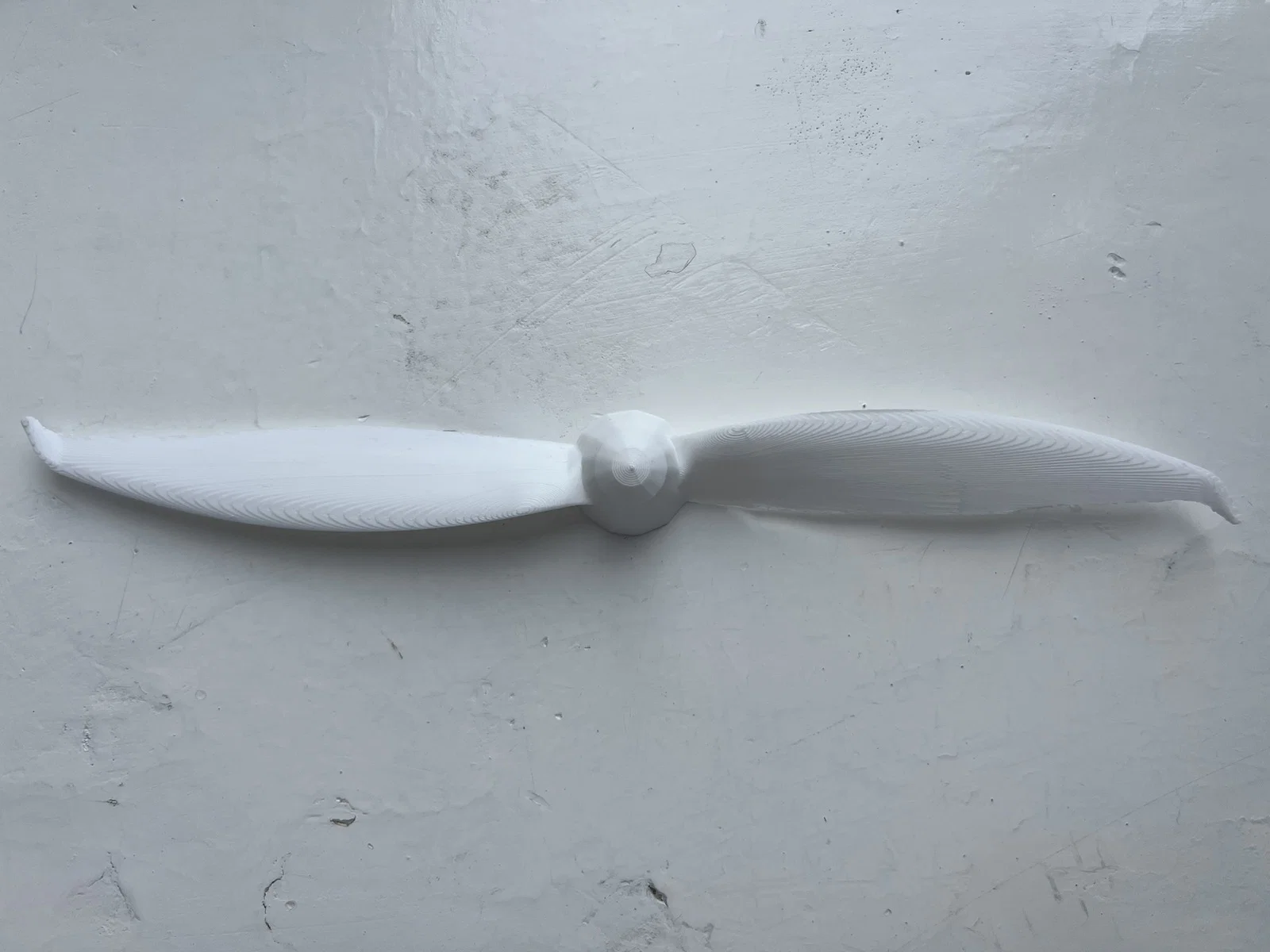

Nếu anh em đang tự tay chế tạo một chiếc máy bay mô hình và cần một bộ phận cánh quạt vừa chuẩn, vừa có thiết kế khí động học tốt, thì đây là mẫu thiết kế rất đáng để thử. Đây là phiên bản cải tiến từ một thiết kế gốc, được tác giả tinh chỉnh lại để phù hợp hơn với nhu cầu thực tế. Điểm nhấn của mẫu này chính là phần nón (cone) được bổ sung ở giữa cánh quạt, giúp tăng cường khả năng cắt gió và vận hành mượt mà hơn trong các chuyến bay thử nghiệm.

Điểm quan trọng nhất của thiết kế này là trục giữa được làm với đường kính lỗ là 3mm. Đây là kích thước phổ biến cho các loại mô-tơ máy bay mô hình cỡ nhỏ, giúp anh em dễ dàng lắp ráp mà không cần phải gọt giũa hay chế cháo phức tạp. Tác giả đã tối ưu hình dáng các cánh để đảm bảo lực nâng tốt nhất khi quay ở tốc độ cao, đồng thời đảm bảo độ bền cần thiết cho một bộ phận quan trọng như cánh quạt.

Để in được mẫu này một cách tốt nhất, anh em nên lưu ý một số điểm sau:

• Đường kính trục: Mẫu này có lỗ 3mm, hãy kiểm tra kỹ thông số mô-tơ của mình trước khi in để đảm bảo khớp hoàn toàn.
• Vật liệu in: Nên sử dụng PLA hoặc PETG để có độ cứng cáp. Nếu bay ngoài trời nắng gắt, PETG sẽ bền bỉ hơn, không bị cong vênh dưới nhiệt độ cao.
• Cấu trúc khi in: Vì đây là bộ phận xoay tốc độ cao, anh em cần thiết lập thông số Infill khoảng 40-60% hoặc đặt tường (wall/perimeters) dày từ 3-4 lớp để đảm bảo cánh quạt đủ độ cứng, không bị rung lắc khi hoạt động.

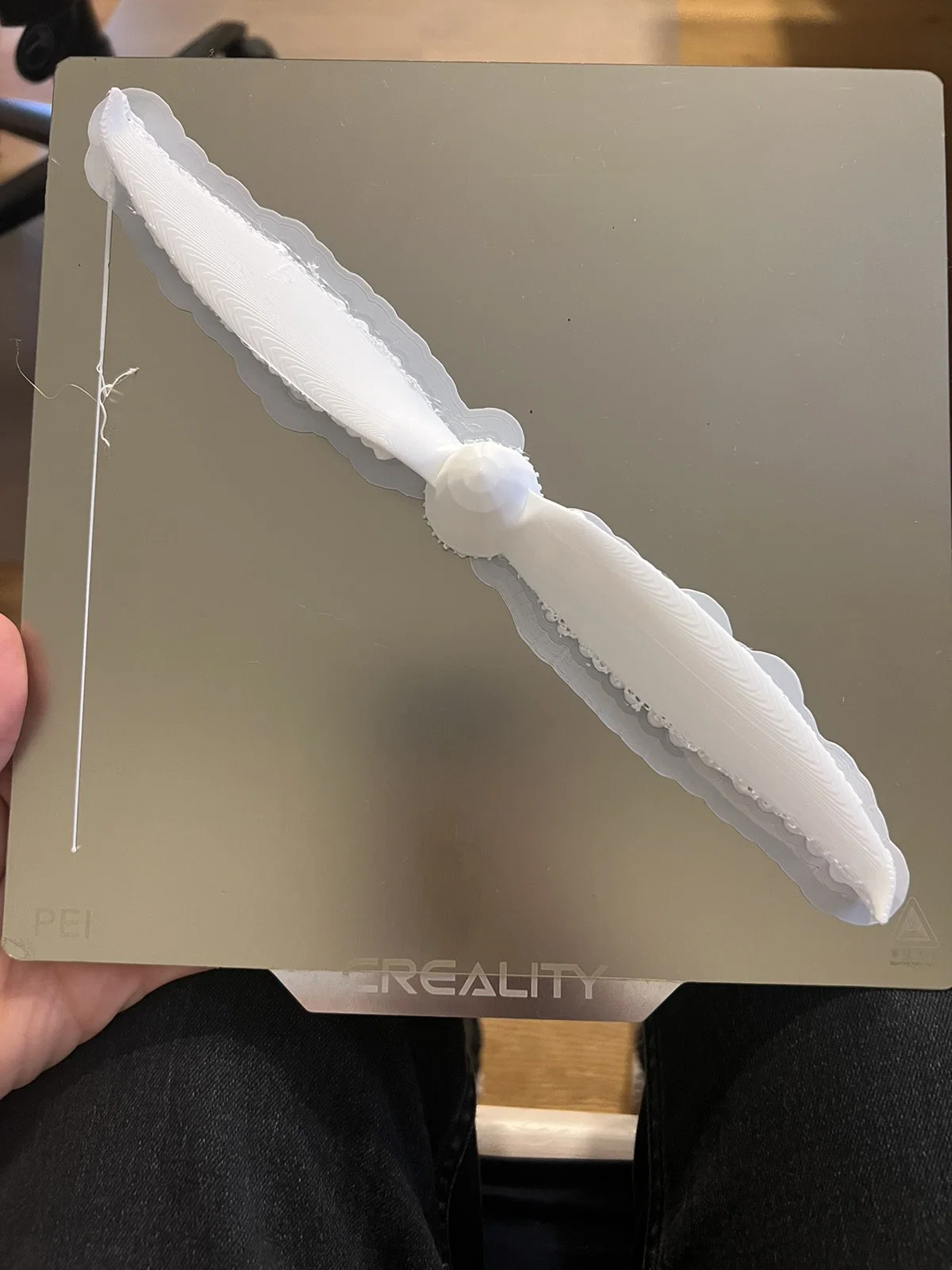

• Bàn in: Sử dụng thêm hỗ trợ (support) nếu máy in của anh em chưa tối ưu phần gầm, nhưng với thiết kế này, nếu đặt nằm ngang đúng cách thì có thể hạn chế tối đa việc dùng support thừa.
• Độ hoàn thiện: Khi in xong, hãy làm sạch kỹ các phần gờ nhựa thừa ở mép cánh để đảm bảo tính khí động học không bị cản trở.
• Kiểm tra cân bằng: Sau khi in, nên kiểm tra độ cân bằng tĩnh của cánh trước khi gắn vào máy bay để tránh rung lắc làm hỏng trục mô-tơ.

Hy vọng mẫu cánh quạt này sẽ giúp chiếc máy bay của anh em vận hành ổn định và bay bổng hơn trên bầu trời. Nếu anh em có kết quả in tốt, đừng ngần ngại chia sẻ lại hình ảnh thành phẩm của mình nhé!
