Voron 2.4 CW2 Filament Out Sensor

Thảo luận

Cập nhật 25/06/2024

Đường dẫn filament phía dưới được thiết kế cho ống PTFE ID 3mm / OD 4mm. Vát mép (chamfer) ở đầu gần bánh răng. Việc này sẽ tạo “miệng” đón lớn cho filament khi nó đi ra khỏi bánh răng kéo (extruder drive gears).

Cập nhật V2.6:

Vào tháng 7/2023, team Voron đã phát hành bản chỉnh sửa cho (a) latch giúp tăng độ bền của latch. Việc này cũng ảnh hưởng tới motor_plate và main_body. Cả bản Filament Sensor lẫn bản ECAF của main_body đều bị ảnh hưởng bởi thay đổi này. Cả hai phiên bản có tích hợp công tắc filament sensor đã được cập nhật để phản ánh thay đổi ở (a) latch. Tất cả các part bị ảnh hưởng đã được đưa vào mục file để đảm bảo tương thích.

Cập nhật V2.5:

• Gỡ bỏ một chỗ cấn nhỏ do Imran_26824 góp ý,
• Thêm ECAS latch có khoét rãnh để lắp ECAS PTFE Connector,
• Thêm motor_plate từ bộ nâng cấp CW2.

Phát hành ban đầu:

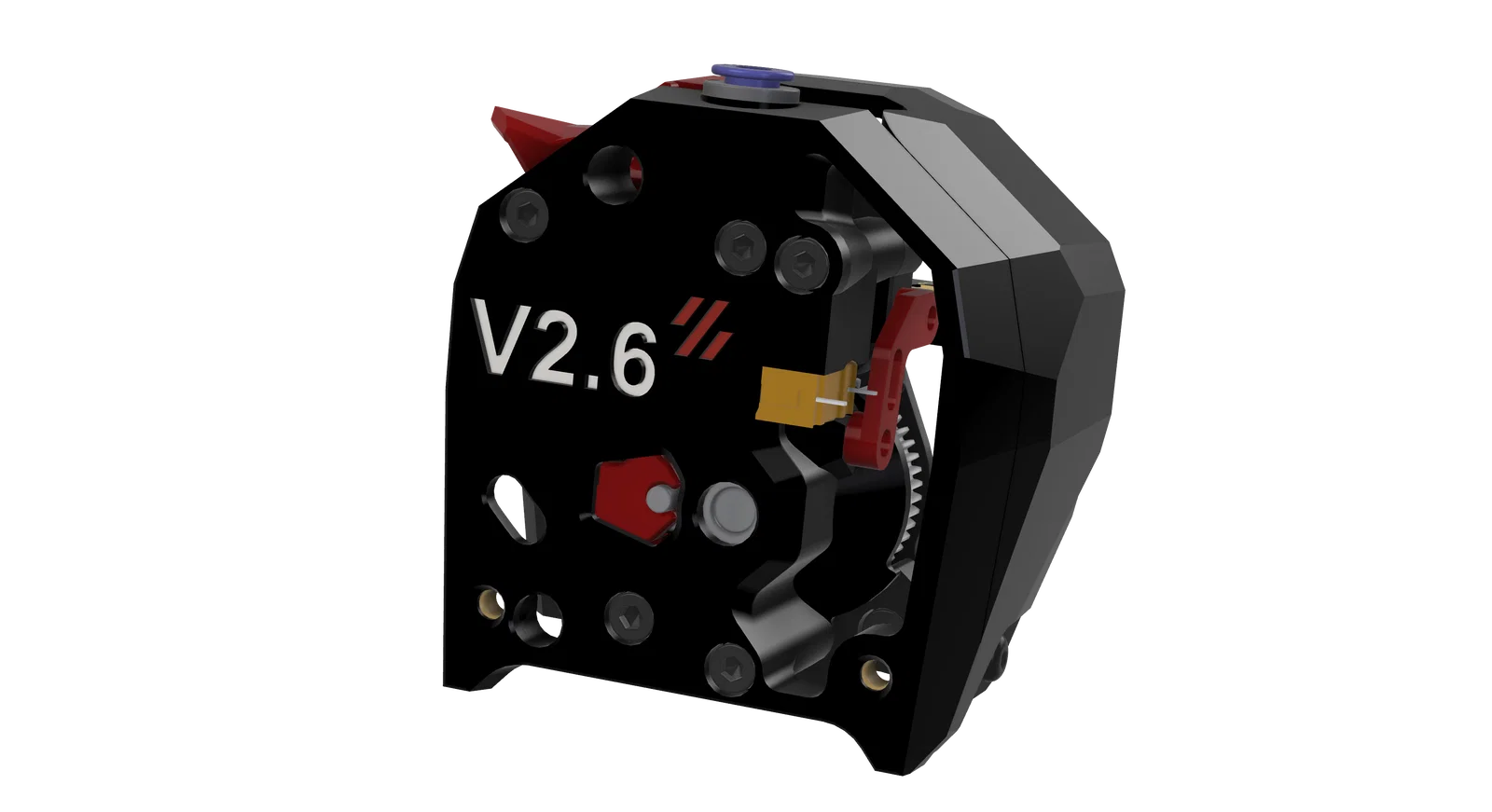

Part này thay thế file main_body.stl gốc trong bộ nâng cấp Voron 2.4R2 CW2 stock. CW2 là một extruder direct drive cấp filament cho Stealthburner hot end theo tốc độ do phần mềm slicer quyết định. Bộ này gồm:

1. Các chi tiết bên trong BMG Extruder,
2. NEMA14 36mm Round Pancake Motor / bánh răng 10 tooth 20mm,
3. Nhiều chi tiết in ABS.

Part đã chỉnh sửa được thiết kế để lắp được hartk hoặc BTT SB2209/SB2240 2-piece Toolhead PCBs. Tiếp điểm thường đóng (normally closed) (khi không có filament) sẽ được đấu vào cổng FS trên main Toolhead board: chân FS và GND.

Các file cấu hình đi kèm giả định RPi đang chạy Octoprint hoặc Mainsail, MCU là board điều khiển Octopus 1.1, và khổ in 350x350mm. Bạn sẽ cần chỉnh lại cấu hình theo đúng phần cứng bạn đang dùng. Chân Filament Out Sensor cho board Octopus 1.1 là PG13.

File main_body.stl đã được chỉnh để lắp đầu nối Bond Tech Push-fit ECAS nhằm gắn ống PTFE dẫn filament. Loại connector này cần ít không gian hơn so với các kiểu khác và tháo ống rất nhanh để tiện thay filament, bao gồm cả trường hợp runout.

Trong mục file có Filament Out Sensor.txt. File này chứa đoạn code gợi ý để bật sensor và hỗ trợ thay filament. Copy và dán (paste) các phần cần dùng vào printer.cfg hoặc dùng lệnh include để thêm code như một file riêng. Nếu chọn cách thứ hai, đổi đuôi từ .txt sang .cfg.

Thêm đoạn code sau vào Octoprint gcode scripts:

After Print Job is Paused

M118 Pausing
CHANGE_FILAMENT

Before print job is resumed

G91
G0 E3
G90

Thêm các Octoklipper macro sau:

Load Filament:

LOAD_FILAMENT

Clean Nozzle:

CLEAN_NOZZLE

Resume:

SET_FILAMENT_SENSOR sensor=fsensor enable=1
CLEAN_NOZZLE
Resume

Dùng chức năng LCD Unload Filament để rút filament đang còn nằm trong đường dẫn filament ra. Bạn sẽ cần tạm tháo ống PTFE khỏi đầu nối ECAS để kéo tay phần filament còn sót lại.

Sau khi luồn filament mới qua khỏi cặp bánh răng kẹp (extruder pinch gears), dùng Klipper macro Load_Filament để nạp và mồi (prime) hotend. Chọn Klipper macro Resume để tiếp tục in tại đúng điểm bị gián đoạn.

BOM

1ea

D2F-01FL

Switch (Digi-Key)

1ea

7mm

Stainless Steel Ball (Amazon)

2ea

m2x10

Socket Head Screws
