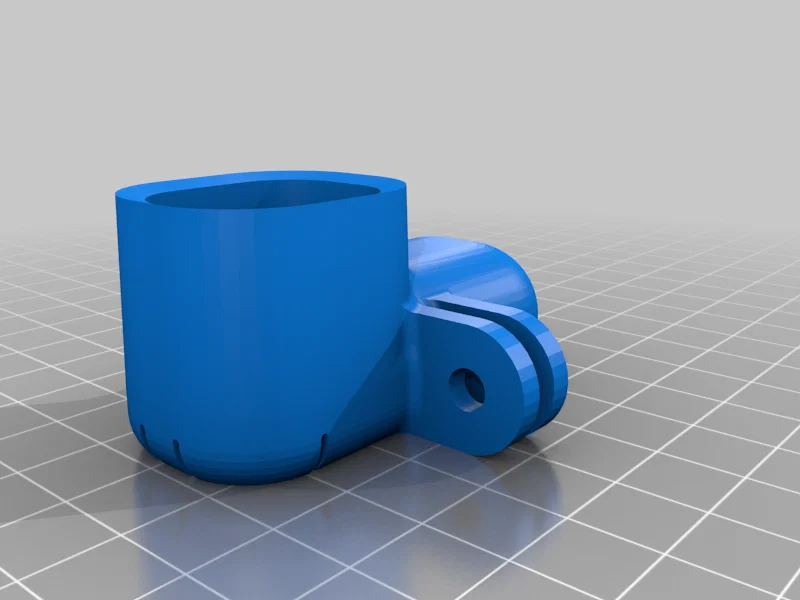

ThumP: Mount cho Runcam Thumb Pro (mã nguồn mở)

Đây là một cái mount cho Runcam Thumb Pro, dựa trên mẫu camera nhìn khá đẹp của JoyMonkey (xem tại đây: https://www.thingiverse.com/thing:5433478).

Mình dự tính sẽ làm thêm nhiều kiểu mount khác cho camera này, nên nhớ theo dõi nha, và cứ mạnh dạn gửi yêu cầu!

Mình có đính kèm file .sldprt, nên nếu bạn có dùng Solidworks thì có thể chỉnh feature và kích thước theo ý rất dễ. Mình chỉ xin bạn link ngược lại trang này, và liên hệ với mình trước khi bán/sản xuất các mẫu này cho mục đích thương mại!

Mình cũng có kèm file .stl và .step cho các mẫu dưới đây để dùng trong những phần mềm CAD khác:

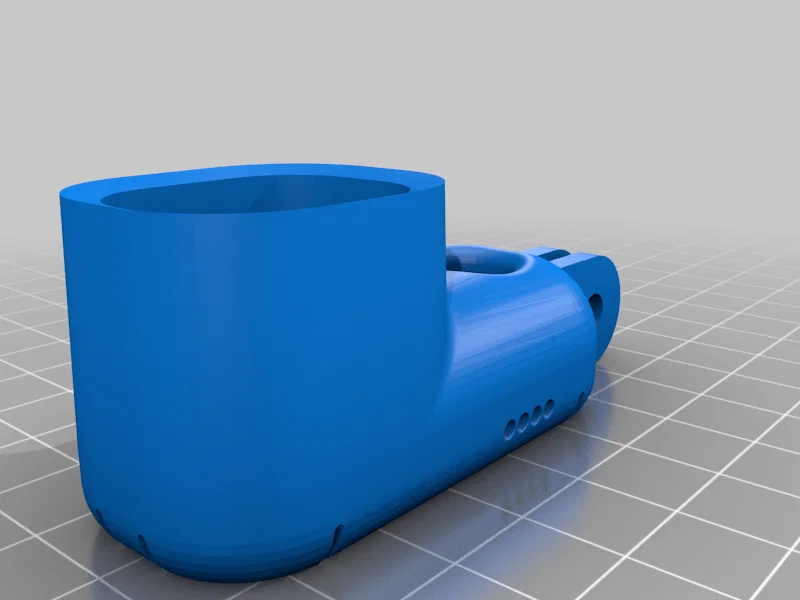

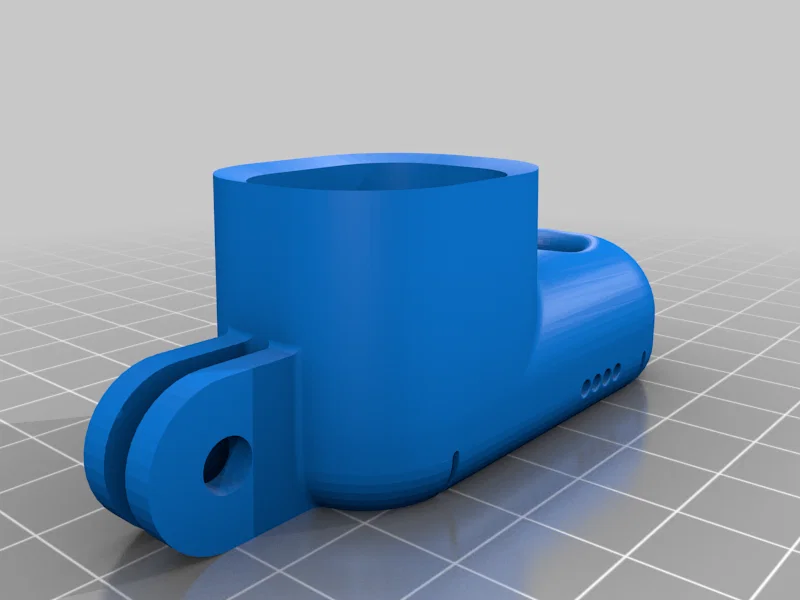

Thump V2.1: Giờ có cổng USB, khe thoáng làm mát, và tùy chọn hoặc khoét lỗ cho nút bấm, hoặc một phần mềm dẻo để bạn bấm nút xuyên qua vách trước. Các cấu hình trước đó sẽ sớm được cập nhật tính năng V2, và sẽ có chữ “V2” trong tên. V2.1 có Solidworks configuration manager hoạt động với đa số loại trong cùng một file.

Jello Wrangler: Bản thử nghiệm có thêm phần đỡ cho ống kính để giảm rung. Rất mong nhận được góp ý để mình chỉnh cho ổn với mọi người; rung trước-sau cải thiện nhiều, nhưng mình vẫn đang cân nhắc mức cần “hạ” rung trái-phải.

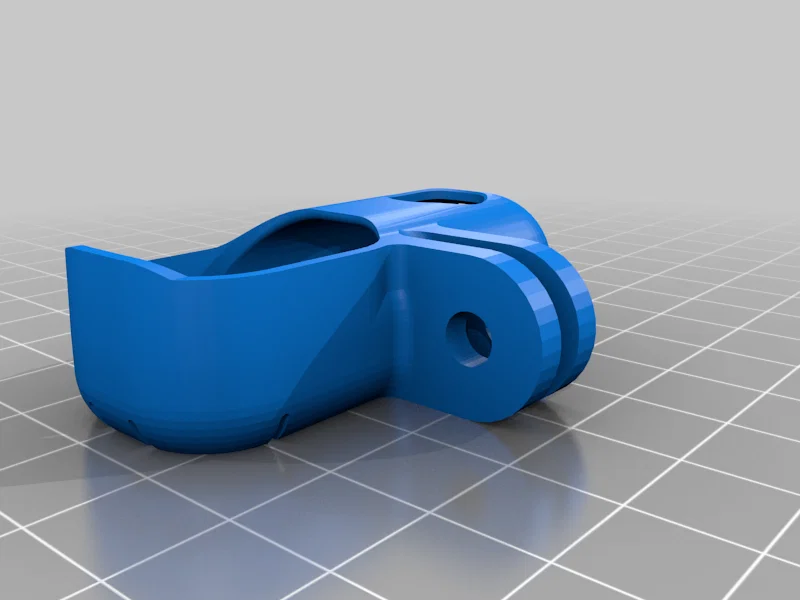

Vertical V2: Dạng dọc với lens/shroud ở phía dưới.

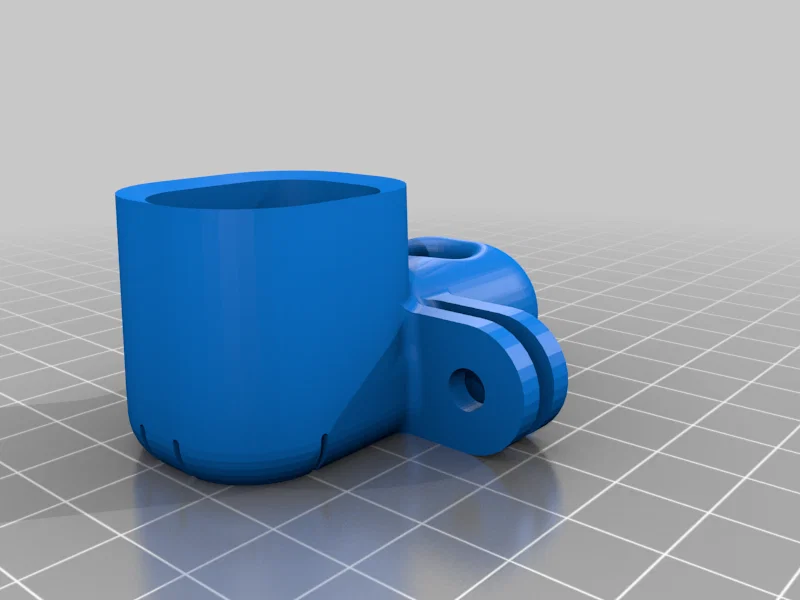

Periscope V2: Dạng dọc với lens/shroud ở phía trên (có thể hơi mềm/đàn hồi, mình đang tìm giải pháp. Bạn thử và phản hồi giúp mình nha!).

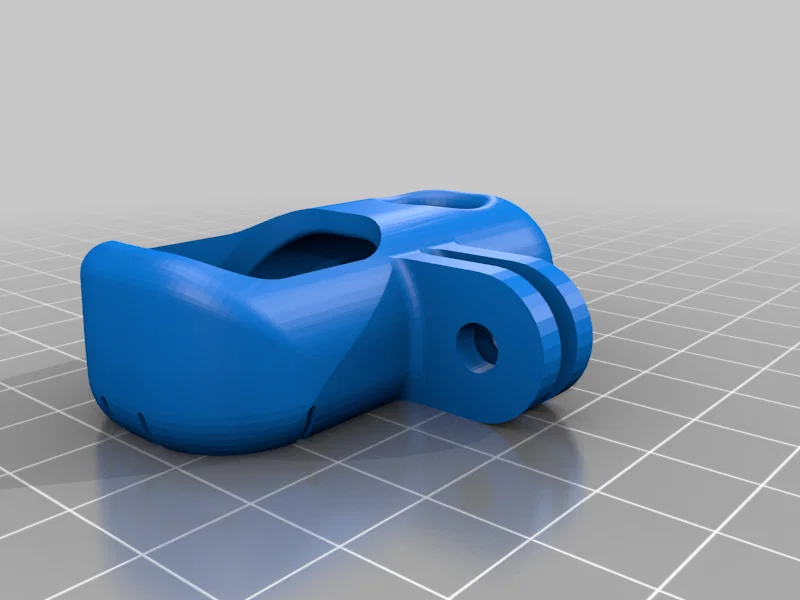

Thump-Lite V2: Bỏ lens shroud để giảm trọng lượng.

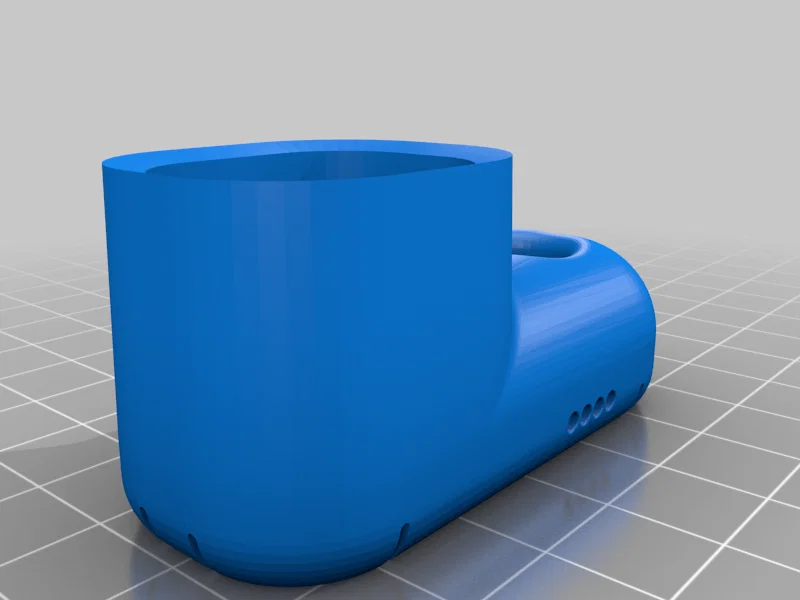

No Tabs V2: Có các relief cutouts nhưng không có tab (để bạn tự thiết kế kiểu cố định/fastening của riêng bạn).

Các cấu hình V1 cũ hơn:

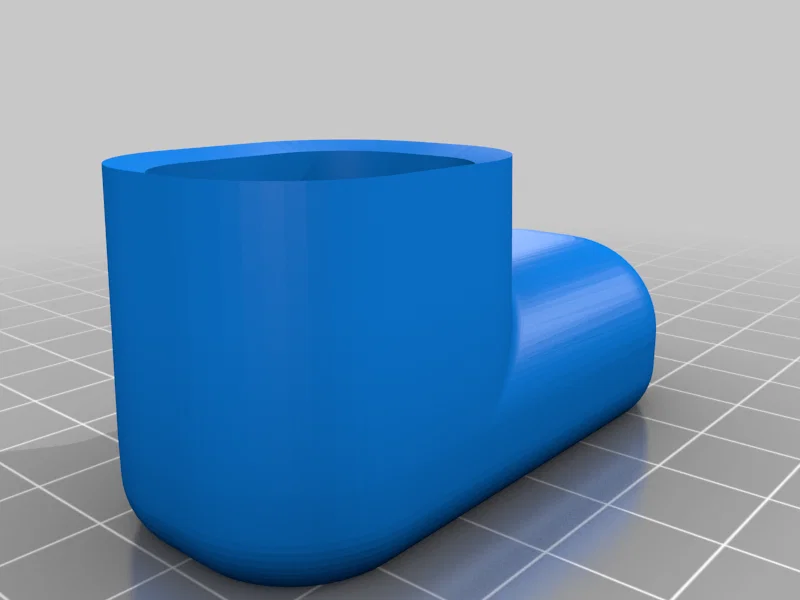

De-Featured: Không tab, không khe thoáng, cũng không có rear entry relief cutouts để bạn sửa thiết kế từ một nền rất cơ bản. (Đừng in bản này, bạn sẽ không nhét camera vào được, hoặc quan trọng hơn là nếu lỡ ép vào được thì cũng khó mà lấy ra)

Thump Ultra-Lite: Giống Thump-Lite, nhưng vách 1.2mm thay vì 3mm để nhẹ hơn nữa. ~4.5g

*************************************************************************

Đây là một dự án đang làm tiếp, nên cứ thoải mái remix hoặc sửa (cho mục đích phi thương mại)!

*************************************************************************

Print Settings

Rafts:

No

Supports:

Yes

Resolution:

.2mm

Infill:

20%, 1 wall. Chỉ tăng khi bạn THẬT SỰ cần thêm độ bền.

Filament: any TPU 95 A any

Notes:

Mẫu này được thiết kế với layer .2mm và line width .4mm, nhưng có thể vẫn chạy được với layer height khác. Giảm số wall và infill thưa thường cho độ “êm” tốt hơn mà vẫn đủ cứng. Infill dạng Cubic cho pattern đẹp khi dùng filament trong suốt.

**Đổi màu filament sang đen vài lớp trước phần chamfer cuối của lens shroud để loại bỏ hoàn toàn khả năng bị chói do màu filament quá sáng.**

Post-Printing

Category: Camera
