Mô hình 3D Odroid H4+ dùng thiết kế case NAS tự chế

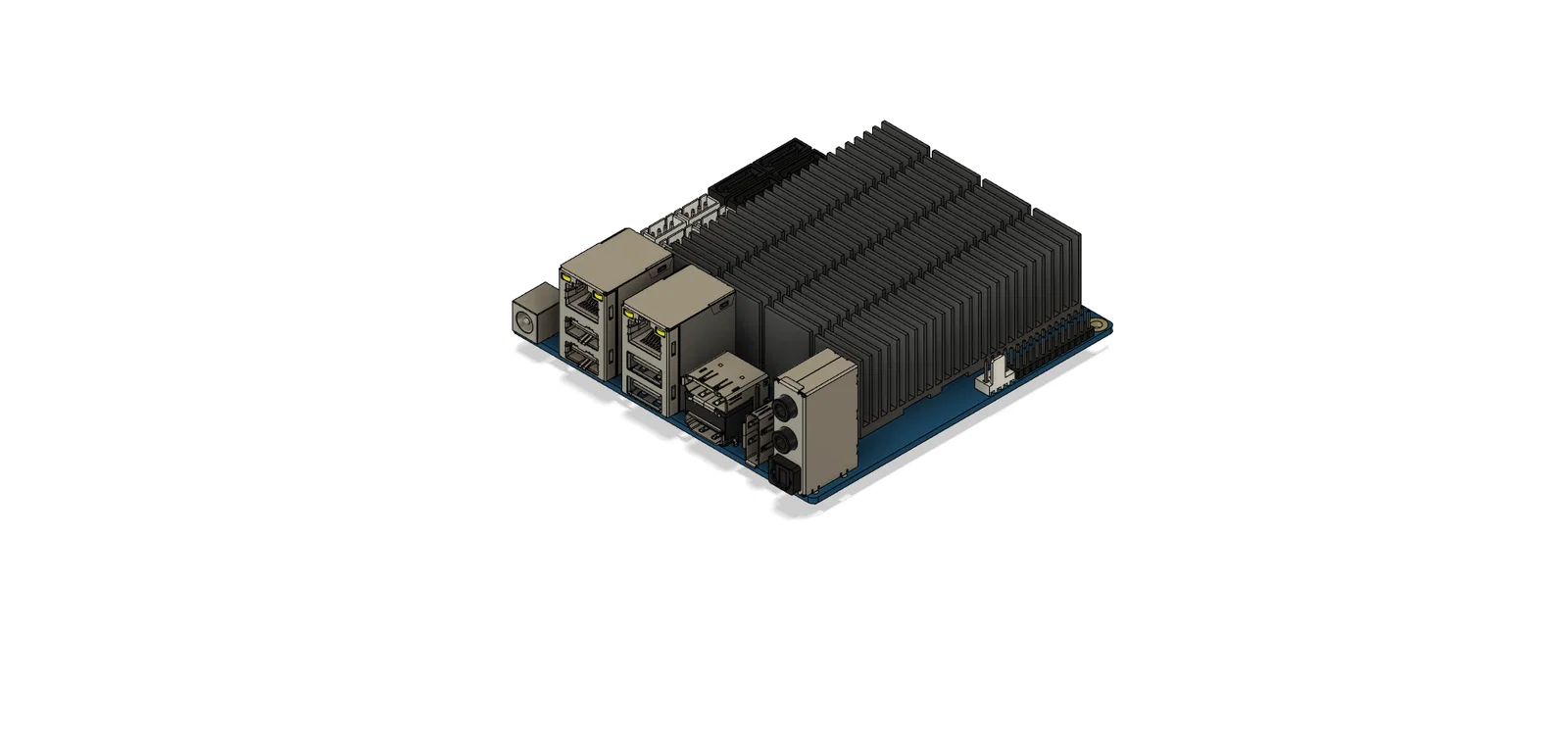

Mô hình 3D Odroid H4+ để thiết kế case NAS

Nếu anh em đang có ý định tự tay lắp ráp một hệ thống lưu trữ mạng (NAS) sử dụng bo mạch Odroid H4+, thì đây chính là file mô hình 3D mà anh em đang cần. Tác giả đã kỳ công dựng lại hình dáng của bo mạch này để giúp những người đam mê DIY có thể đo đạc và thiết kế vỏ hộp (case) sao cho chuẩn xác nhất. Dù mô hình không khớp 100% từng chi tiết nhỏ so với bo mạch thực tế, nhưng các kích thước bên ngoài đã được đảm bảo chính xác để anh em ướm thử linh kiện bên trong một cách dễ dàng và thuận tiện nhất.

Việc sở hữu một mô hình 3D chuẩn xác trước khi bắt đầu in 3D vỏ case là vô cùng quan trọng. Thay vì phải ướm bo mạch thật nhiều lần và gây rủi ro hư hại cho cổng kết nối, anh em chỉ cần in mô hình này ra để làm vật mẫu. Điều này giúp tối ưu hóa luồng không khí, định vị chính xác các lỗ bắt ốc vít và các cổng xuất nhập tín hiệu như LAN, USB, hay HDMI trên thùng máy mà anh em tự thiết kế, đảm bảo mọi thứ đều khớp hoàn hảo trước khi bắt tay vào in case chính thức.

Một số lưu ý và kinh nghiệm để anh em tận dụng tốt mô hình này:

• Mô hình này rất phù hợp để kiểm tra kích thước không gian bên trong (internal clearance) của các loại case NAS tự chế.
• Anh em có thể in mô hình bằng nhựa PLA với độ phân giải thấp (layer height 0.2mm - 0.3mm) để tiết kiệm thời gian vì đây chỉ là vật mẫu.
• Kiểm tra kỹ các vị trí lỗ bắt vít trên mô hình để đảm bảo các trụ đỡ bên trong case tương lai của anh em được bố trí chính xác.
• Khi thiết kế case, đừng quên chừa thêm khoảng trống xung quanh bộ tản nhiệt của Odroid H4+ để đảm bảo khả năng thông gió, giúp hệ thống hoạt động ổn định 24/7.
• Sử dụng mô hình này giúp giảm thiểu sai sót đáng kể khi thiết kế cấu trúc khung máy phức tạp, đặc biệt là khi anh em muốn tích hợp thêm nhiều ổ cứng.
• Luôn kiểm tra lại các thông số kích thước thực tế của bo mạch trước khi in file cuối cùng để đảm bảo tính an toàn tối đa.

Hy vọng mô hình này sẽ hỗ trợ anh em tạo ra những chiếc case NAS xịn xò và độc nhất vô nhị cho dự án của riêng mình.
