Chân chỉnh cân bằng cho Dremel Workstation 220 (Adjustable Feet)

Tác giả jeepers01_100513

Lượt tải
166
Lượt thích
65
Lượt coi
712

File 6 4,3 MB

  • M8_CS_Screw_1776878371.stlSTL · 519,7 KB
  • Upper_Section_1776878372.stlSTL · 945,2 KB
  • Thumbwheel_Section_1776878373.stlSTL · 1,5 MB
  • M8_CS_Screw_1776878374.stepSTEP · 269,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#327843
Danh mục
DIY
Ngày đăng

Mô tả

Adjustable Feet for Dremel Workstation 220 Levelling

Giữ cho workstation đứng đúng vị trí và cân bằng trên mặt bàn làm việc.

Mình thiết kế bộ chân này để có thể cân chỉnh (levelling) workstation khi lắp insert vào các chi tiết in, trong trường hợp chi tiết cần được lắp theo phương thẳng đứng và đúng góc (plumb).

Bộ lắp ráp gồm 3 phần:

8mm Countersunk Screw.

Phần trên để nhận con vít và kẹp vào mặt dưới của phần casting.

Thumbwheel vặn vào phần trên, từ đó cho phép điều chỉnh.

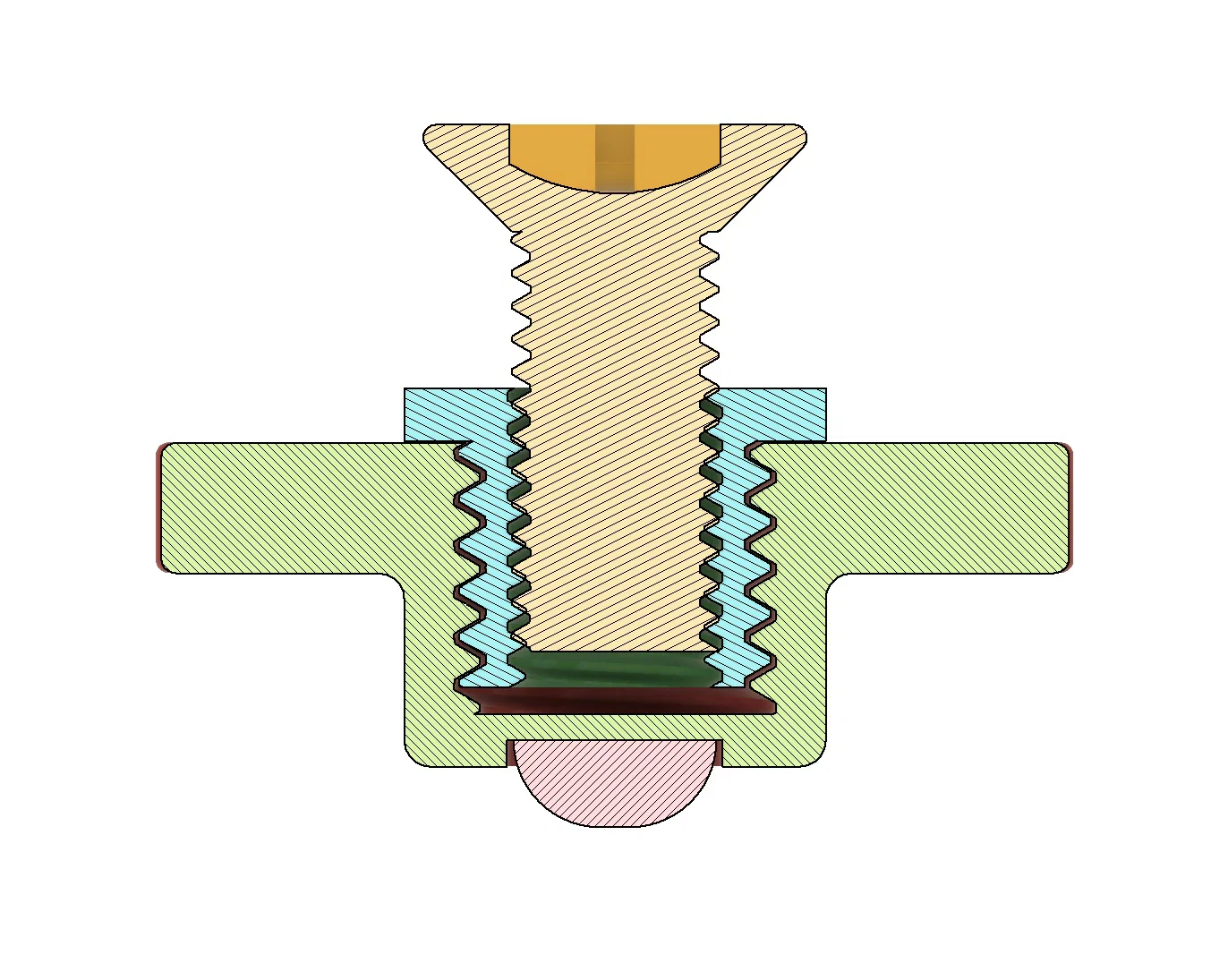

Xem hình mặt cắt (cross section).

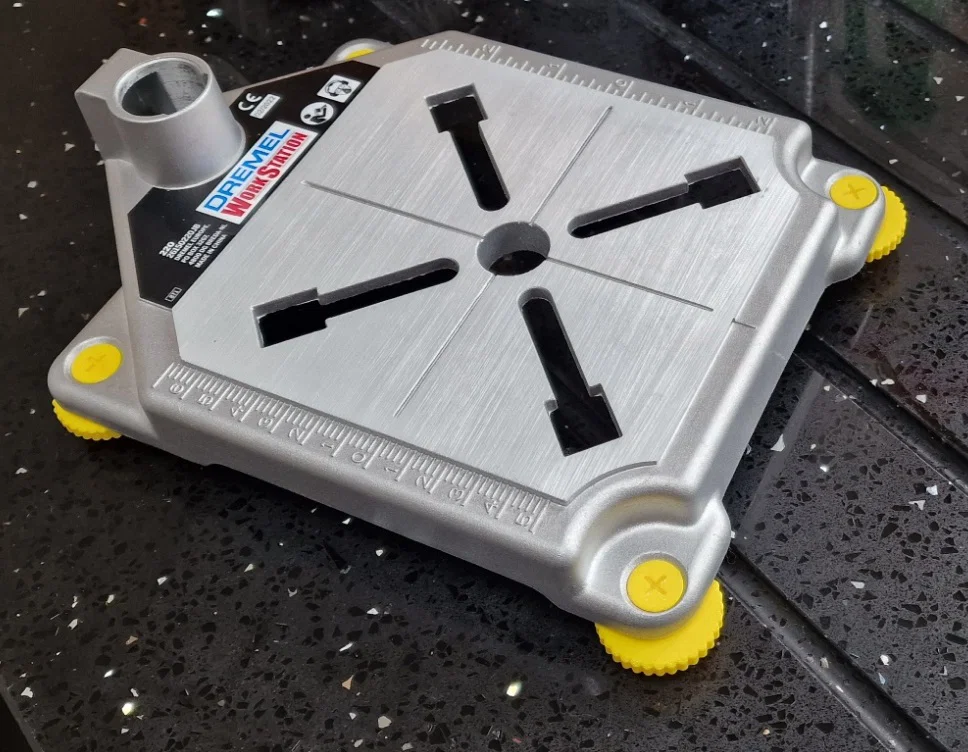

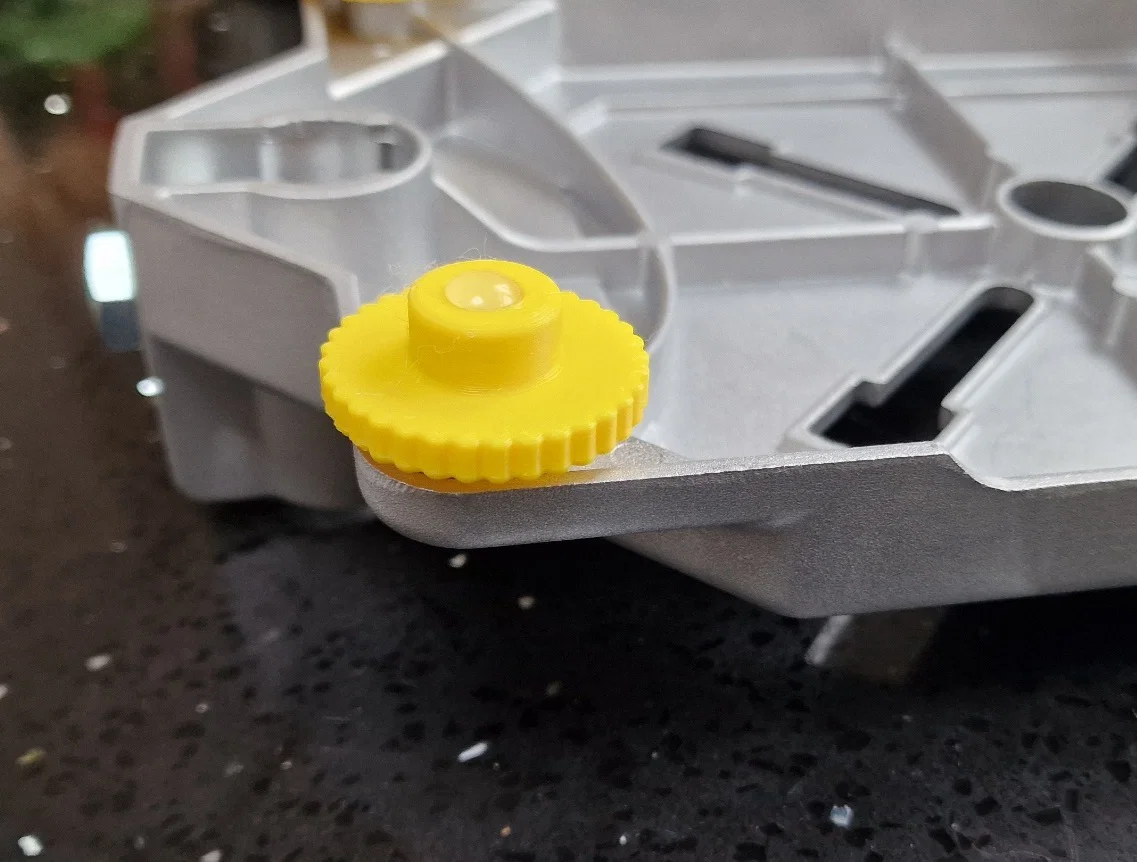

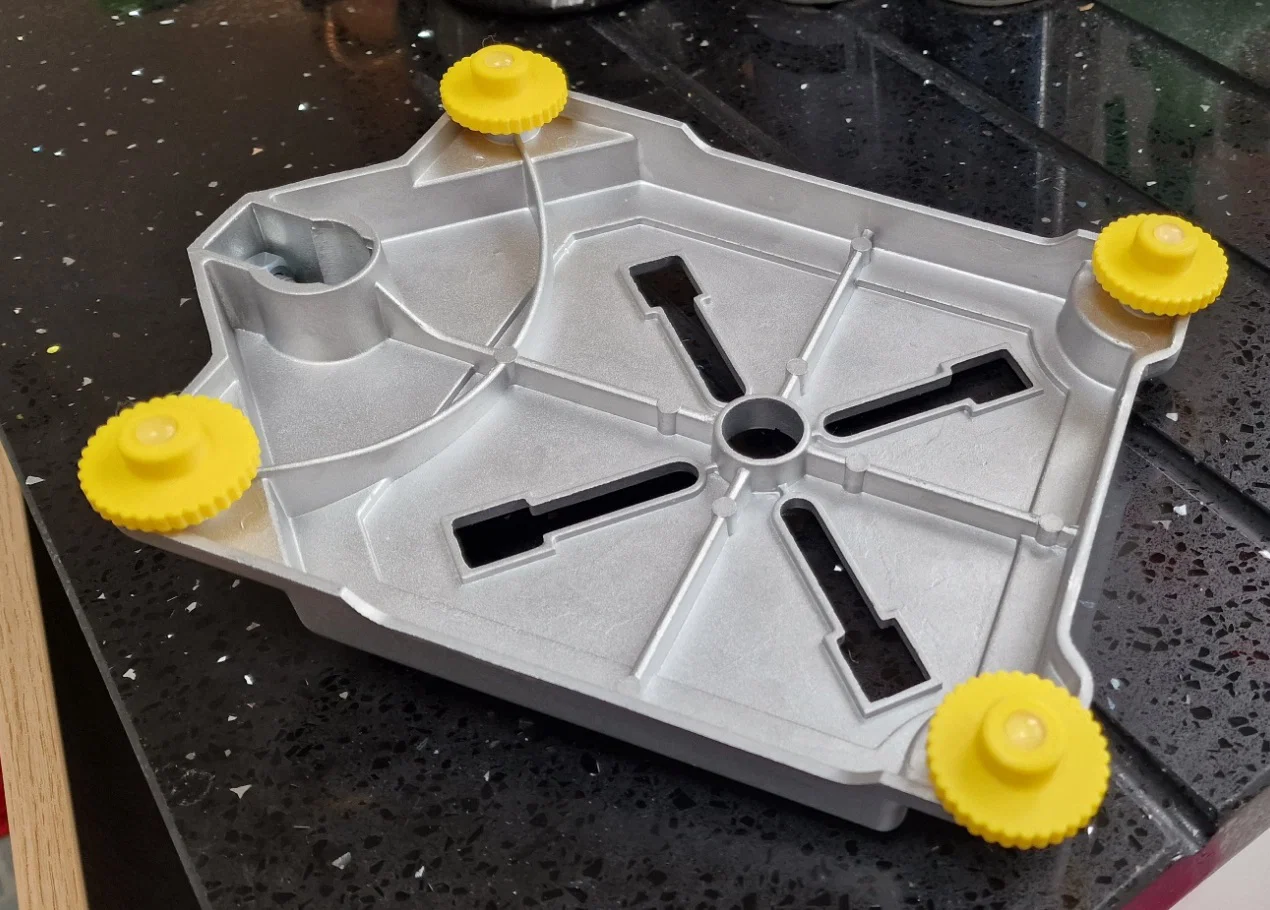

Các chân này gắn vào 4 lỗ M8 countersunk ở các góc của phần casting.

Sau đó có thể chỉnh độ cao từng chân lên đến khoảng 6mm.

Đặt một miếng chân silicone đường kính 8mm, cao 3.5mm vào phần lõm ở mặt dưới của thumbwheel.
Phần lõm này sẽ giữ miếng silicone đúng vị trí và giúp cả cụm không bị trượt trên mặt bàn.

In ở layer height 0.2mm bằng PLA.
Mình in từng phần theo hướng dựng đứng và lật ngược (upside down), không cần support, trên Prusa Mini+

Có kèm file STEP để dễ chỉnh sửa nếu cần.

Hy vọng giúp được ai đó.
