Adapter đảo đầu Nikon F-mount sang ren filter 52mm (Reverse adapter)

Tác giả Mephistotsihp_204909

Lượt tải
176
Lượt thích
15
Lượt coi
1.042
Bản remix
1

File 3 125,4 MB

  • F-mount_1776877050.stlSTL · 2,1 MB
  • Nikon_retro_adapter_short_1776877051.stlSTL · 50,3 MB
  • Nikon_retro_adapter_1776877055.stlSTL · 72,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#327778
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

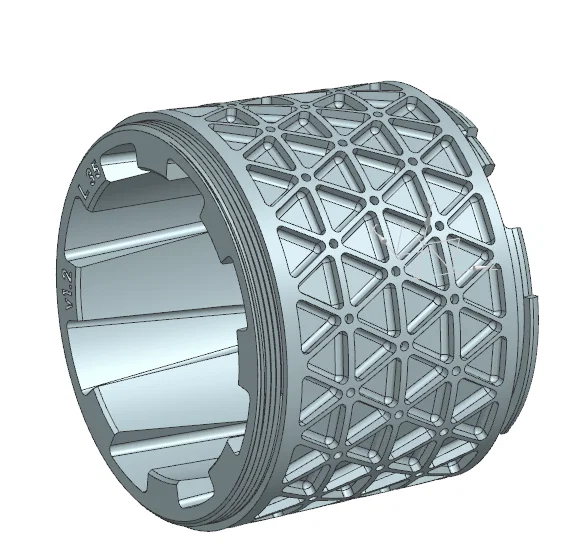

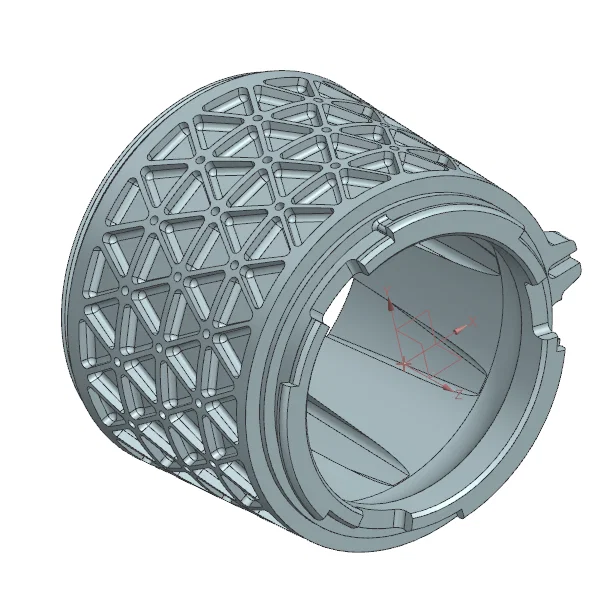

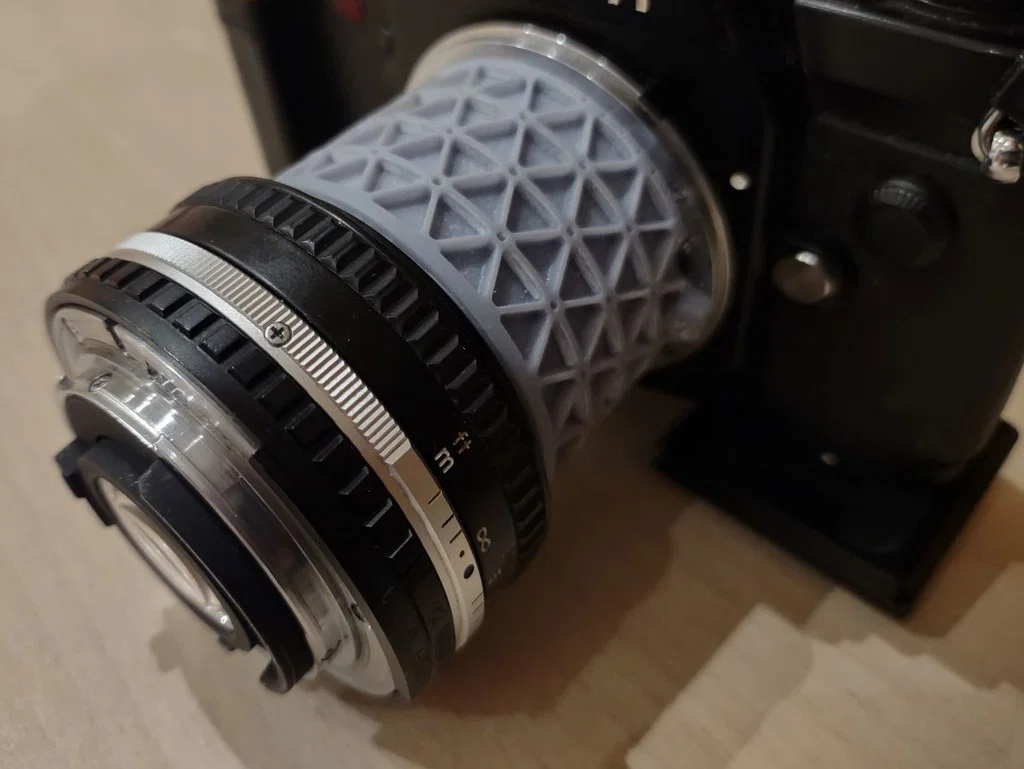

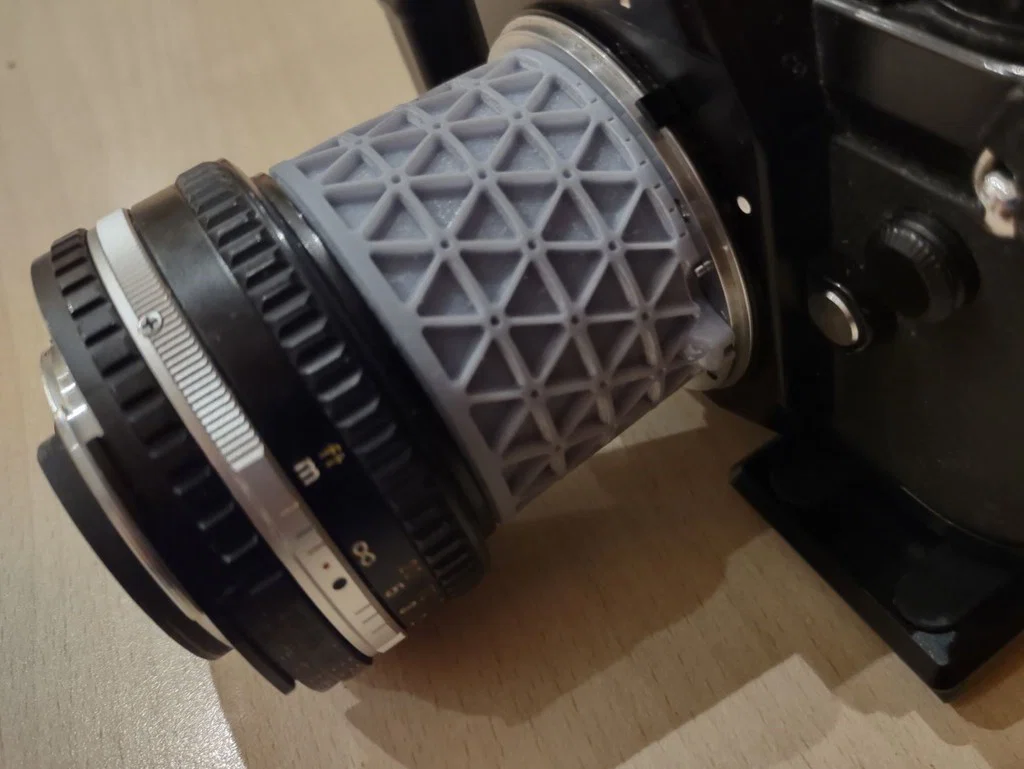

Đây là một reverse (retro) adapter để gắn một ống kính thường theo kiểu lật ngược nhằm chụp macro. Adapter này gắn vào ngàm bayonet Nikon F ở phía máy ảnh và ren filter 52mm ở phía ống kính.

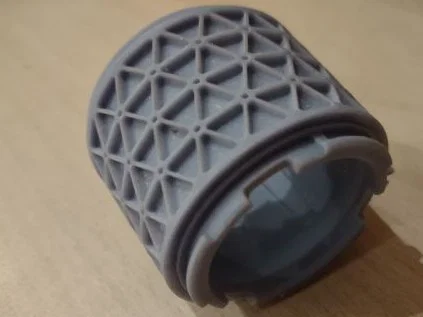

Mình in bằng máy in resin Elegoo Mars. Máy FDM chắc khó in được phần ren bước mịn như vậy. Có thể thay phần ren bằng cách dán một kính UV filter (hoặc món tương tự) vào.

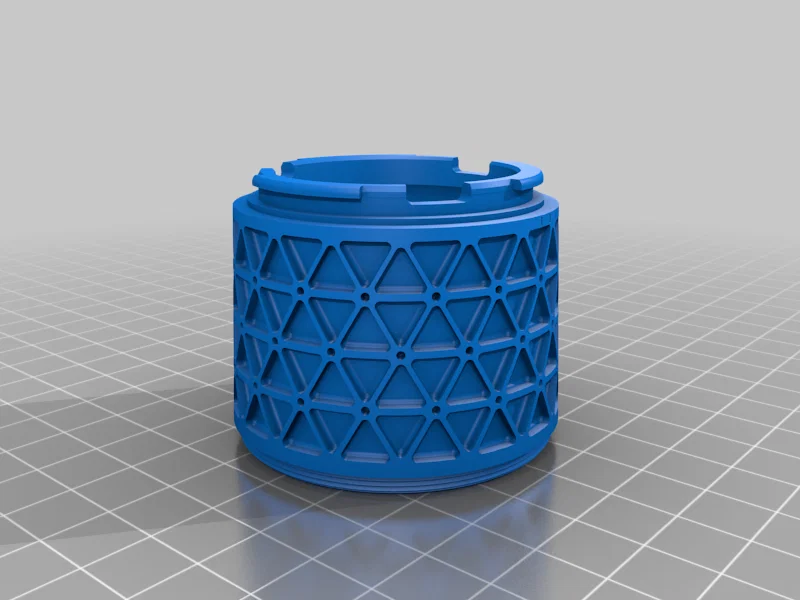

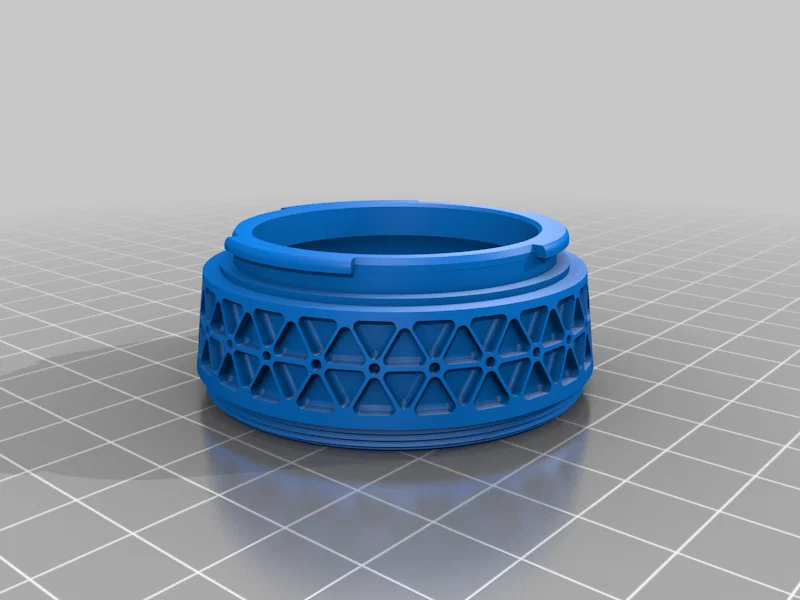

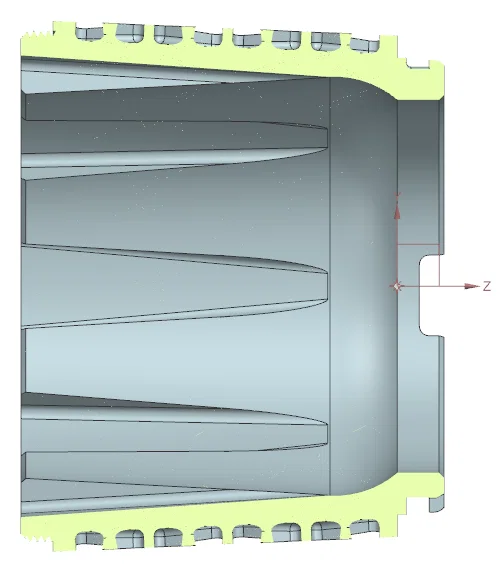

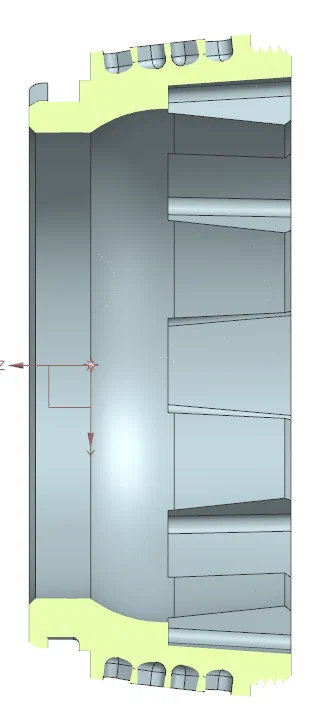

Có 2 phiên bản: bản 35mm dài hơn, nên hoạt động như một extension tube bổ sung và cho độ phóng đại cao hơn. Tuy nhiên đổi lại là độ sâu trường ảnh (focus depth) rất mỏng. Bản còn lại có khoảng cách (spacing) 13mm.

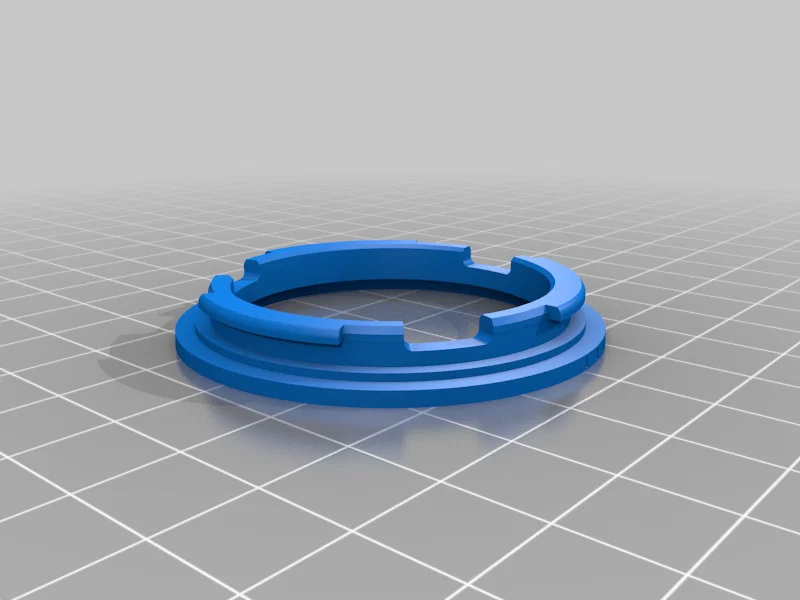

Mình cũng đã upload file STL cho ngàm bayonet Nikon, vì mình phải thử rất nhiều lần mới ra đúng kích thước—hy vọng sẽ giúp được ai đó cho các dự án riêng.

Printer:

Elegoo Mars

Rafts:

Yes

Supports:

Yes

Notes:

Bản in này khá khó, vì chi tiết này lớn so với tiêu chuẩn SLA và lực hút (suction forces) rất lớn.

Cách mình làm là in dựng đứng, để phía ren hướng xuống, dùng thật nhiều heavy supports. In trực tiếp lên build plate sẽ không ổn, vì hiện tượng elephant’s foot sẽ làm phần ren không dùng được.

Nếu in ngược lại, để phía ren hướng lên thì có thể ra biên dạng ren đẹp hơn, nhưng mình không làm thành công vì lớp có đường kính tăng lên sau các bayonet lugs rất dễ bị tách lớp (layer separation).

Về thông số in, nên giảm lift speed thấp nhất có thể, khoảng 30–50. Hơi overexpose nhẹ cũng tốt, nhưng đừng quá tay, không là phần ren sẽ không ăn.

Category: Camera
