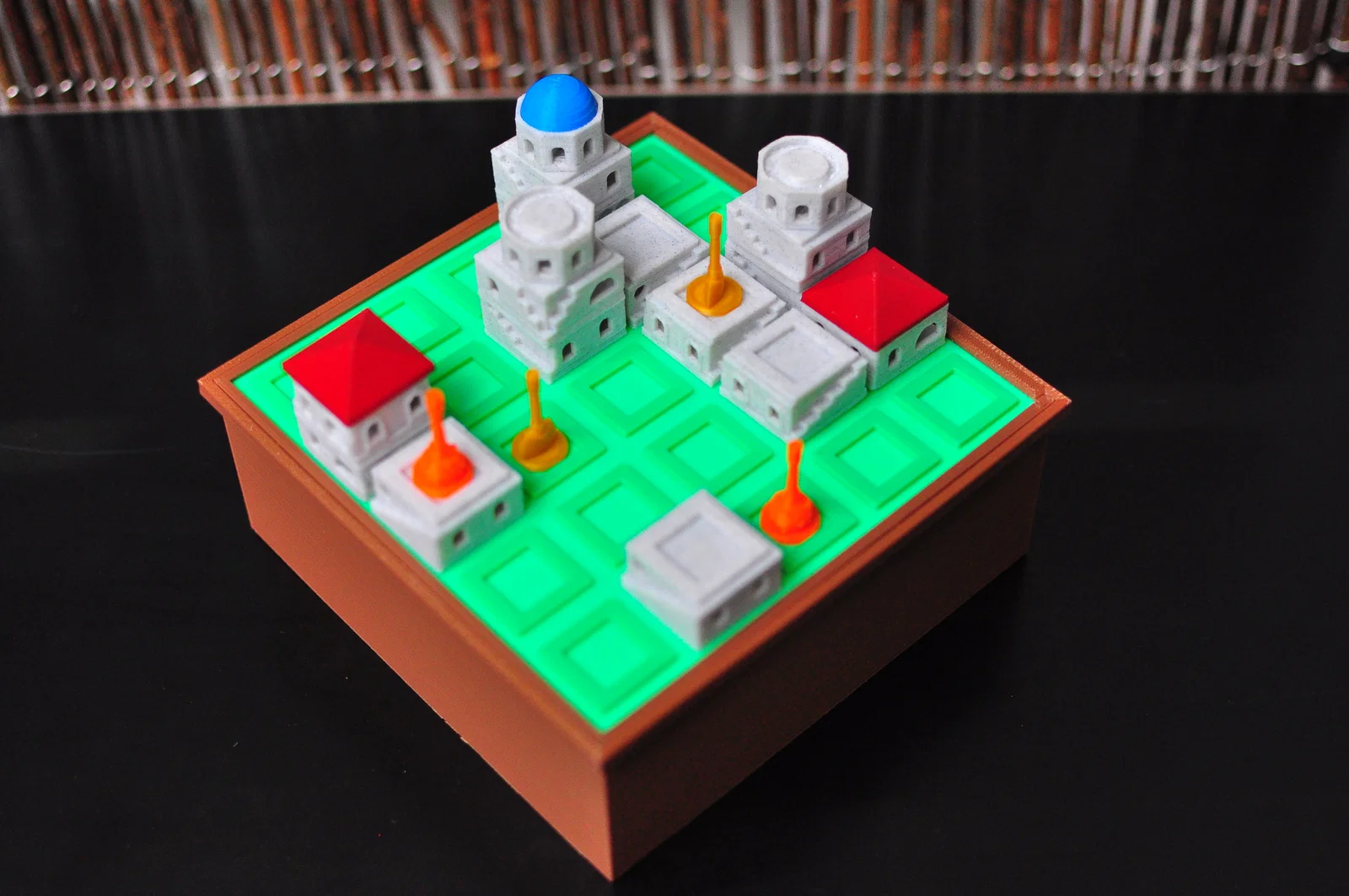

Pocket Santorini (kèm hộp)

Santorini là game board cho 2–4 người chơi, gần như toàn bộ được tạo từ các khối 3D xếp chồng lên nhau, nên cực kỳ hợp để 3D print. Bạn có thể xem luật chính thức của game tại đây: https://roxley.com/products/santorini . Mình cũng có kèm thêm một mẫu chi tiết không bắt buộc trong bản game chính thức — Roof (màu đỏ) — bạn có thể dùng để chặn các tòa nhà tầng 1 và tầng 2 nếu muốn chơi kiểu đó (trong luật gốc thì chỉ chặn được tầng 3).

Bộ model này được làm với mục tiêu đơn giản nhất có thể để in bằng máy FFF. Mình cố gắng giảm tối đa bridge và vật liệu support. Tất cả model đều tự thiết kế từ đầu, nhưng có tham khảo ý tưởng từ một số thiết kế khác trên web. Mình muốn mọi chi tiết lắp vừa mà không cần XY Size Compensation, nên mình đặt fit offset 0.4mm cho lắp lỏng và 0.3mm cho lắp chặt hơn.

Để có đủ bộ game hoàn chỉnh, bạn nên in:

Part

No.

1st and 2nd level Block

x40

3rd level Block

x14

Dome

x18

Roof

x10

Board

x1

Box

x1

Box clip

x1

Player piece (per player)

x2

Ghi chú khi in

1st and 2nd level Blocks, Domes và Roofs - In khá đơn giản, bạn chỉ cần nhân đúng số lượng rồi in bằng màu filament bạn thích. Có 4 kiểu thiết kế khác nhau cho tầng 1 và tầng 2, nên bạn có thể in mỗi kiểu 10 cái. Bạn có thể xem các mẫu của mình bên dưới

3rd level Blocks - In úp ngược (hoặc in đúng như file đã được set sẵn). Lý do là bridge sẽ dễ hơn theo hướng đó. Hình bên dưới cho thấy khối tầng 3 trông như thế nào khi chơi trong game, và bên phải là hướng bạn nên đặt để in.

Player Pieces - Dù Santorini chơi 2 người là hay nhất, game vẫn có thể chơi 3 hoặc 4 người. Bên dưới là các thiết kế quân người chơi của mình.

Board - Bạn có thể in board bằng một màu filament nếu muốn, hoặc làm cho vui hơn. Chỉ cần load model vào PrusaSlicer, đặt vị trí theo ý bạn, bấm: Split to Objects (nó sẽ tách ra 12 objects) rồi tắt (deactivate) phần thân chính (thường là object đầu tiên, đừng xóa nó!). 11 object còn lại sẽ ghép thành chữ “Santorini”. Bạn sẽ thấy đại khái như hình này khi nhìn plate từ phía dưới

Bạn cứ in phần chữ bằng màu filament bạn thích với first layer height 0.2mm. Nhớ là đừng tắt heat-bed sau khi in xong và cũng đừng gỡ mấy chữ ra khỏi heat-bed! Khi lượt in đầu xong, thay filament sang màu khác, rồi trong slicer, tắt 11 object chữ và bật phần thân chính. Giữ first layer height 0.2mm và in phần thân chính. Kết quả sẽ như hình sau:

Board này cũng đồng thời là nắp của hộp luôn! Bạn cũng có thể thêm layer change cho phần thân chính khi in nếu thích. Đó là lý do mặt bên kia board của mình nhìn màu xanh.

Box - Hộp cũng khá dễ in. Mình nghĩ bạn sẽ không cần support vì không có bridge lớn. Như bạn thấy bên dưới, hộp có thể chứa vừa hết các món.

Box clip - Đây là chi tiết duy nhất nên in kèm một ít support do có cạnh dài bị overhang. Cái clip sẽ giữ board/nắp với hộp để không bị rơi ra, bằng cách ôm theo phần viền ngoài của hộp. Bạn có thể xem bên dưới

Nếu bạn muốn biết thêm chi tiết về các setting mình dùng cho bộ này, cứ comment hoặc nhắn trực tiếp cho mình nha.

Cảm ơn bạn nhiều vì đã xem thiết kế của mình, chúc bạn in vui và chơi vui cùng bạn bè :)
