Ốp rail Magpul Type 2 (M-lok) in 3D

Magpul rail cover type 2

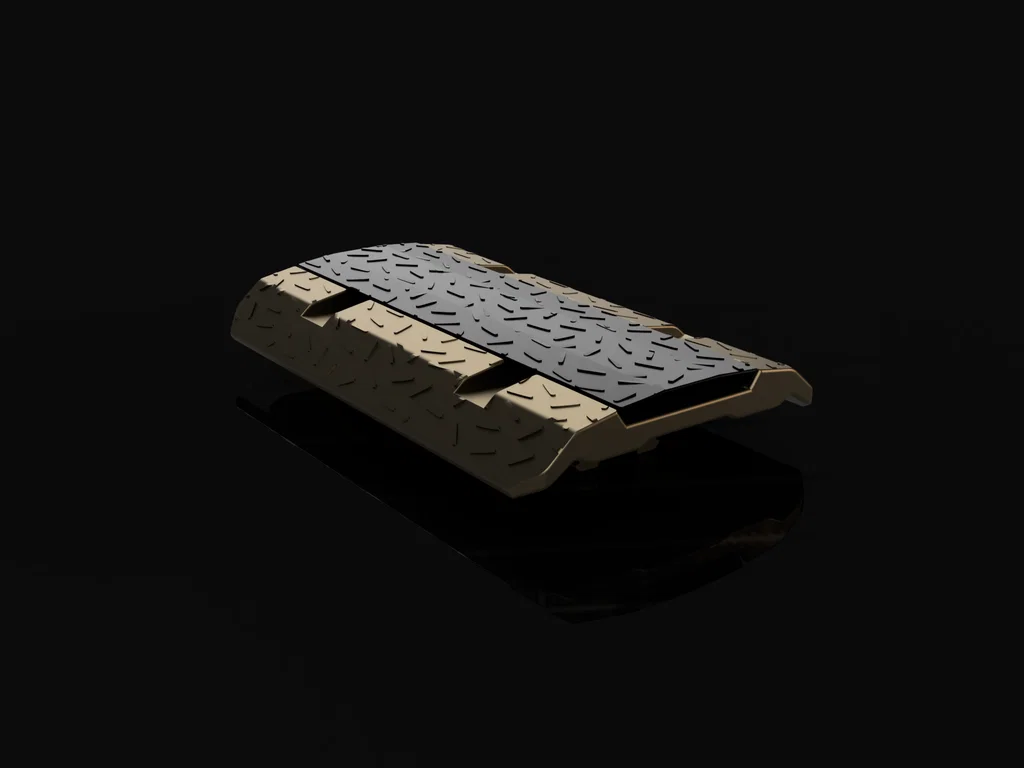

làm bằng Fusion 360.

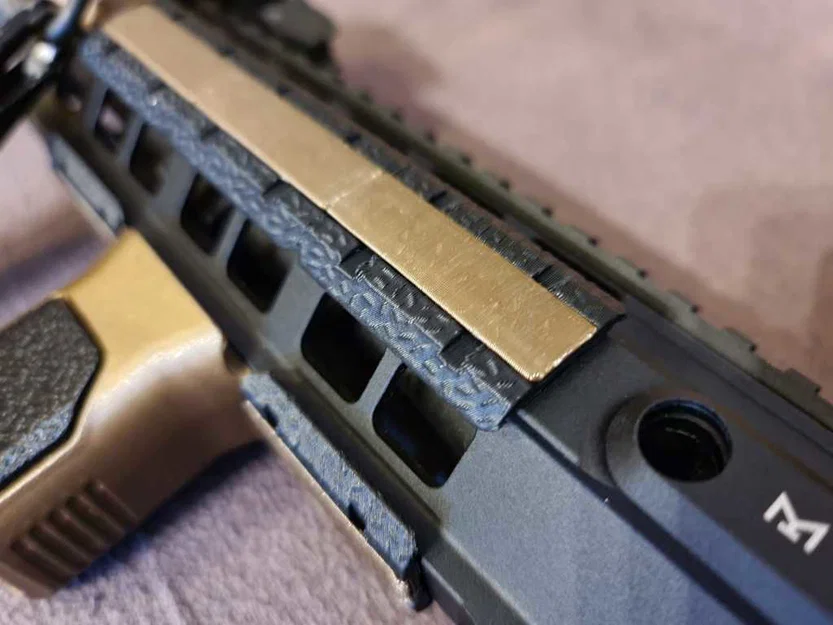

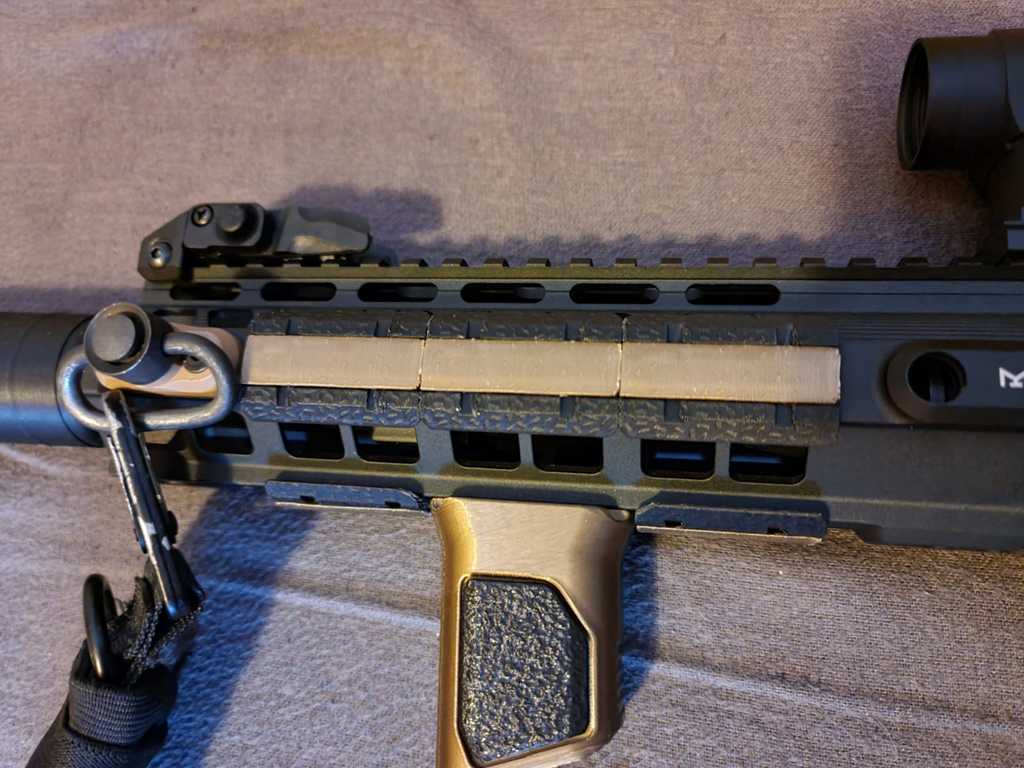

Món này hoạt động y như hàng thật: đưa phần đế vào khe M-lok trên handguard, bấm cái “locktab” vào là xong. Không cần thêm phụ kiện gì, chỉ toàn bộ là chi tiết in 3D. Hay nhất là nếu in chuẩn thì nó kẹp rất chắc, gần như không bị lắc.

- Support đã được thiết kế sẵn trong model, nên tắt support trong slicer.

- Dùng Raft cho cả hai bản in, không là trong lúc in có thể bị bung do diện tích bám bàn của mấy món này hơi nhỏ.

- Cả hai file đã được đặt đúng hướng cần in.

(Locktab nhìn có thể hơi lạ, nhưng nó đang ở góc 45 độ nên đa số máy in sẽ in được mà không cần bật support; nhớ dùng raft nha)

Độ khít có thể hơi lỏng tùy theo chất lượng filament bạn dùng. Nếu gặp vậy, khi in phần đế rail cover hãy chỉnh “Horizontal expansion” = 0.05 để khít hơn. (Lưu ý: chỉ khi gắn “lock tab” vào thì mới kẹp chặt thật sự)

Khi lắp locktab, nhớ canh cho đúng các lỗ nhỏ bạn thấy ở mặt dưới (xem hình cuối). Do có vài hạn chế nên model không đối xứng hoàn toàn, vì vậy bắt buộc phải canh đúng hướng.

-- Mình rất muốn được thấy các bản Makes --

Print Settings

Printer:

Artillery Sidewinder X1

Rafts:

Có

Supports:

Không

Resolution:

0.2

Infill:

33% Triangles, 3 Walls/Perimeters

Filament:

Real filament / 123D Filament PLA

Matt black / Bronze Custom Section ==============

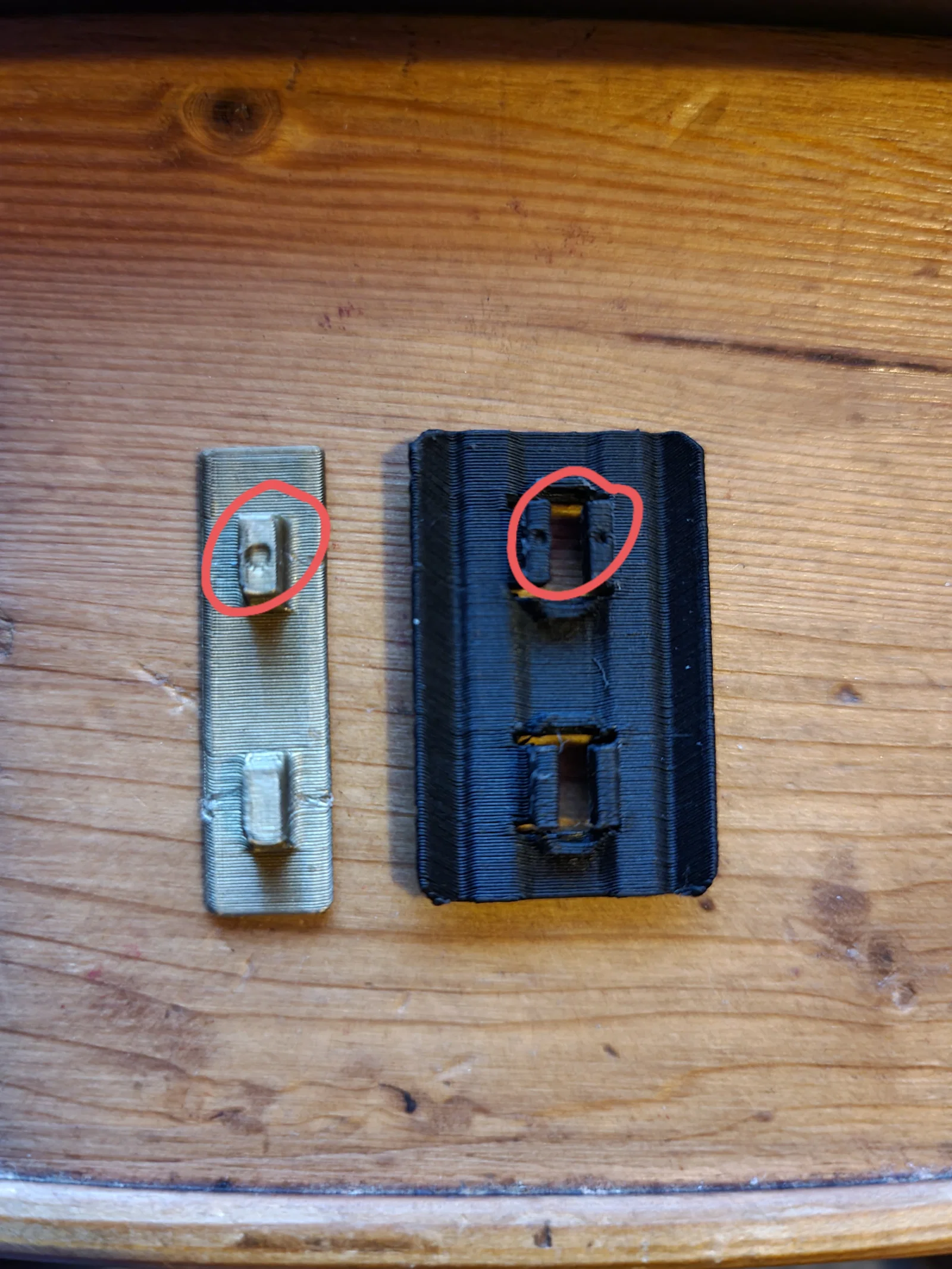

Khi lắp locktab, canh theo các lỗ này (hình cuối). Lắp ngược lại sẽ không khít hoàn toàn vì nó không đối xứng hoàn toàn.
