FÄSTA - Giá đỡ lắp đặt tham số (Parametric Mounting Bracket)

Tải file Fusion 360 và nhập kích thước tùy chỉnh của bạn (Modify, Change Parameters trong Design Workspace).

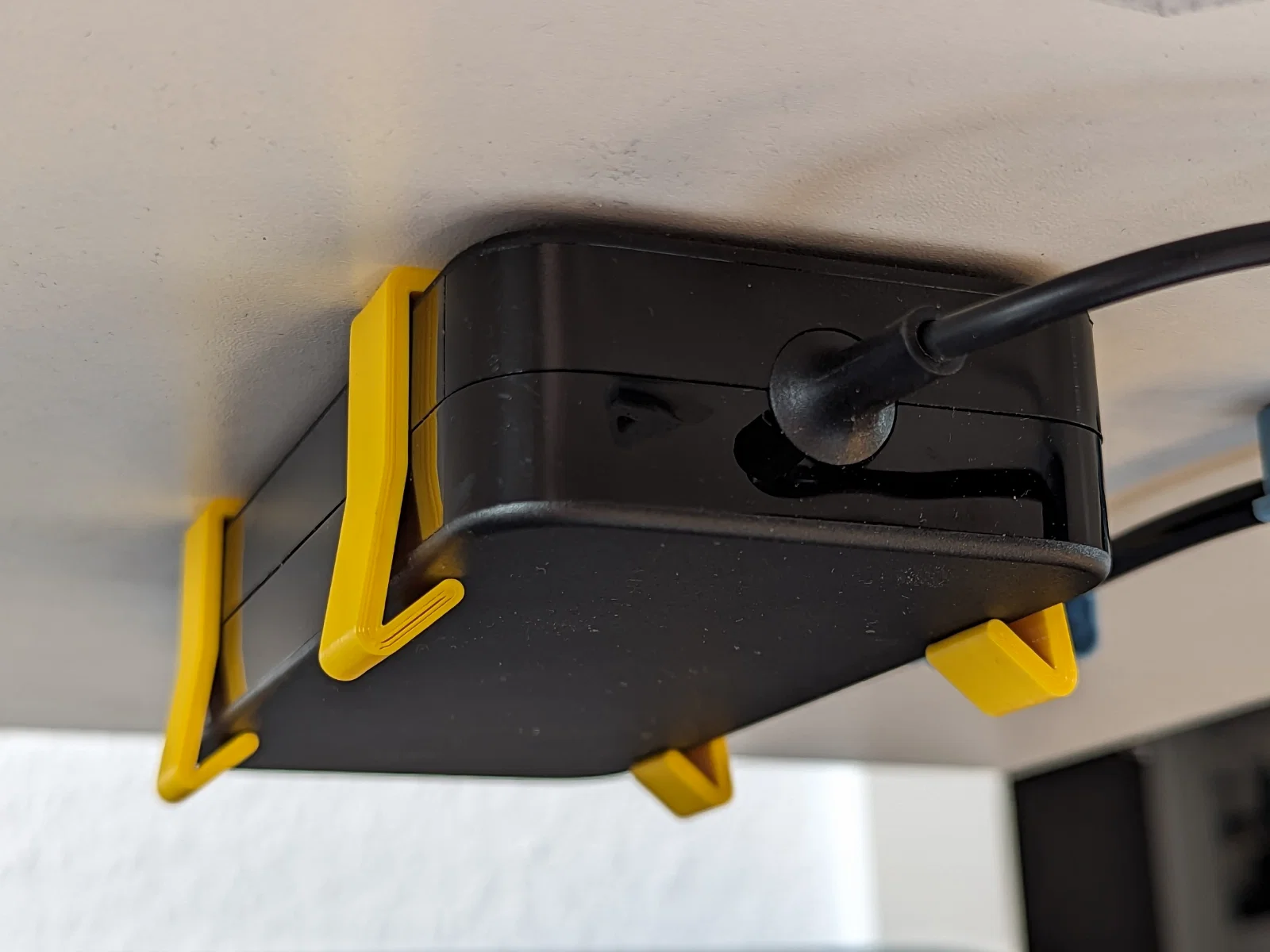

Mình mới sắm một cái bàn nâng hạ điện nhìn cũng xịn. Mua về thì phát sinh nhu cầu gắn vài cục nguồn (power supply unit) lên cái tấm plate di chuyển. Mình đang tính làm cable management cho gọn gàng hẳn hoi, nhưng chuyện đó cần thời gian; trong lúc chờ thì vẫn muốn xài bàn mà không bị dây lòng thòng quá nhiều.

Mỗi cái bracket mất cỡ 10 phút thiết kế và 25 phút in. Mình làm vài size khác nhau cho mấy cục nguồn và cả một USB Hub. Thấy đã ghê.

Key Features

Parametric Source File

Trong file Fusion 360 đính kèm có sắp xếp user parameters rất gọn để bạn tùy chỉnh, ví dụ height và width. Lưu ý là các geometric constraints dùng trong model này hơi “khó” cho Fusion giải. Sketch nền hay bị kẹt khi đổi width. Nếu gặp lỗi, hãy đóng hộp thoại Parameters, undo rồi thử lại với bước thay đổi nhỏ hơn.

Designed for printing

Phần này chỉ liên quan khi bạn dùng slicer engine khác Arachne! File Fusion 360 có các tham số nozzleWidth và targetThickness. Độ dày thực tế của bracket được tính để in được với số perimeter chẵn nhằm tối ưu thời gian và chất lượng in. Bạn chỉnh các tham số này theo nhu cầu.

Về vật liệu, mình đề xuất dùng PETG. Đặc biệt khi gắn các bộ nguồn hay nóng lúc chạy, PETG phù hợp hơn PLA.

All perimeters, no infill

Đặt infill = 0% và tăng Perimeter Count जितn cần để ra vật thể đặc. Cách này sẽ tạo đường đùn bám theo đường cong của vật thể.

Pre-tension

Khi thiết kế bracket, bạn cần có chút preload ở hai tay bracket để ép các móc giữ ôm quanh vật. Mình thiết kế để tạo preload nhờ một đường cong ở đáy model. Ưu điểm là khi lắp vào, các góc của bracket vẫn áp sát bề mặt được bắt cố định, nên cứng cáp hơn so với loại bracket có tay dạng góc.

Vertical mounting options

Case của mình chỉ là gắn các khối lên hanging brackets, nhưng mình thêm (sau đó) một component trong file Fusion có endstops để cho phép gắn theo phương dọc lên tường hoặc bề mặt tương tự.
