KLAMMA - Kẹp cáp có khóa

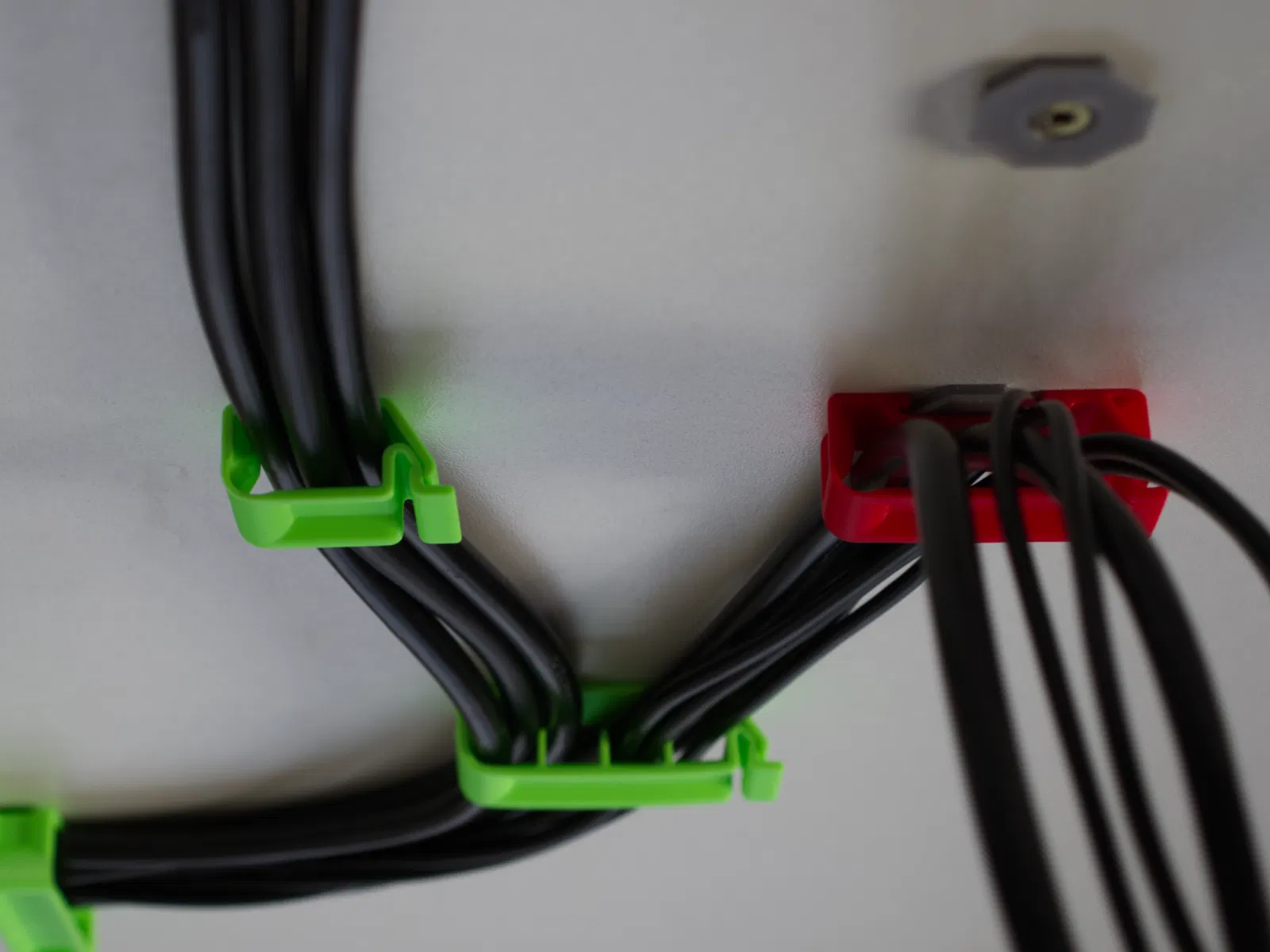

Phiên bản mới của mẫu này là kẹp màu đỏ ở phía bên phải của ảnh thứ hai: [KLIPPT - Kẹp cáp có khóa](https://www.f3d.vn/3d-model/131854-klippt-kep-cap-khoa). Nó đi kèm với một đế riêng để gắn bằng vít, cũng như tùy chọn gắn bằng keo. Nhưng phiên bản mới hơn có ít diện tích bề mặt hơn để lắp đặt bằng keo. Nếu bạn chắc chắn rằng mình sẽ gắn kẹp bằng 3M VHB hoặc tương tự, thì KLAMMA vẫn là lựa chọn tốt nhất của bạn!_

Tôi gần đây có việc phải quản lý dây cáp và cần một vài phụ kiện giữ cáp đơn giản. Các mẫu hiện có không hoàn toàn đáp ứng danh sách yêu cầu của tôi. Chúng hoặc là thiết kế kiểu C không khóa, yêu cầu phần cứng bổ sung cho khớp nối hoặc chỉ có sẵn dưới dạng phiên bản bắt vít. Hầu hết chúng không đi kèm với tệp .step hoặc .f3d để cho phép tùy chỉnh kích thước. Cách tiếp cận của tôi đối với thách thức này chủ yếu lấy cảm hứng từ các kẹp cáp này trên Amazon.

Sau quá nhiều lần lặp lại, thiết kế cuối cùng của tôi (tạm thời) kết hợp các tính năng sau:

Cấu trúc chắc chắn

Phần giữa được dập nổi giúp làm cứng phần đòn bẩy và làm cho phần bản lề mỏng hơn trở thành điểm uốn quyết định.

Thiết kế khóa

So với hầu hết các thiết kế khác, mẫu này có một lẫy khóa đàn hồi. Ngay cả những sợi cáp nặng hơn cũng không thể ép mở kẹp ngay cả với độ dày thành chỉ 1,6 mm.

Dễ dàng và nhanh chóng để in

Độ dày chu vi nhất quán trên khoảng cách z của bản in đảm bảo bề mặt hoàn thiện mượt mà. Tất cả các lớp bao gồm đường in dài và chỉ phiên bản có gân là hy sinh một chút sự đơn giản để lấy thẩm mỹ trực quan.

Tùy chỉnh được

Tìm tệp Fusion 360 đính kèm với các Tham số người dùng được tổ chức gọn gàng để tùy chỉnh, ví dụ: chiều rộng và chiều dài.

Các biến thể

Các phiên bản có gân được thiết kế để hỗ trợ quá trình định tuyến cáp bằng cách giữ lại các loại cáp đã được đặt. Chúng hơi khó thao tác hơn khi đã được tải đầy đủ.

Hướng dẫn in

Bản lề đàn hồi sẽ hoạt động tốt nhất với PETG, nhưng ABS/ASA hoặc thậm chí PLA cũng sẽ hoạt động, nhưng có thể bị gãy nếu đóng/mở quá nhiều lần.

Mẫu này được tối ưu hóa để in bằng đầu phun 0,4 mm sử dụng Engine cắt Arachne.

Phần cứng bổ sung cần thiết

Bạn sẽ cần thứ gì đó để cố định các kẹp này vào bề mặt. Tôi thích Tesa Power Strips vì chúng không để lại cặn sau khi tháo; Nhưng các loại băng keo hai mặt khác cũng có thể hoạt động (ví dụ: băng keo 3M VHB).
