Creality Rotary Pro Stabilizer

Thiết kế chỉ để vừa với bộ Creality Rotary Pro.

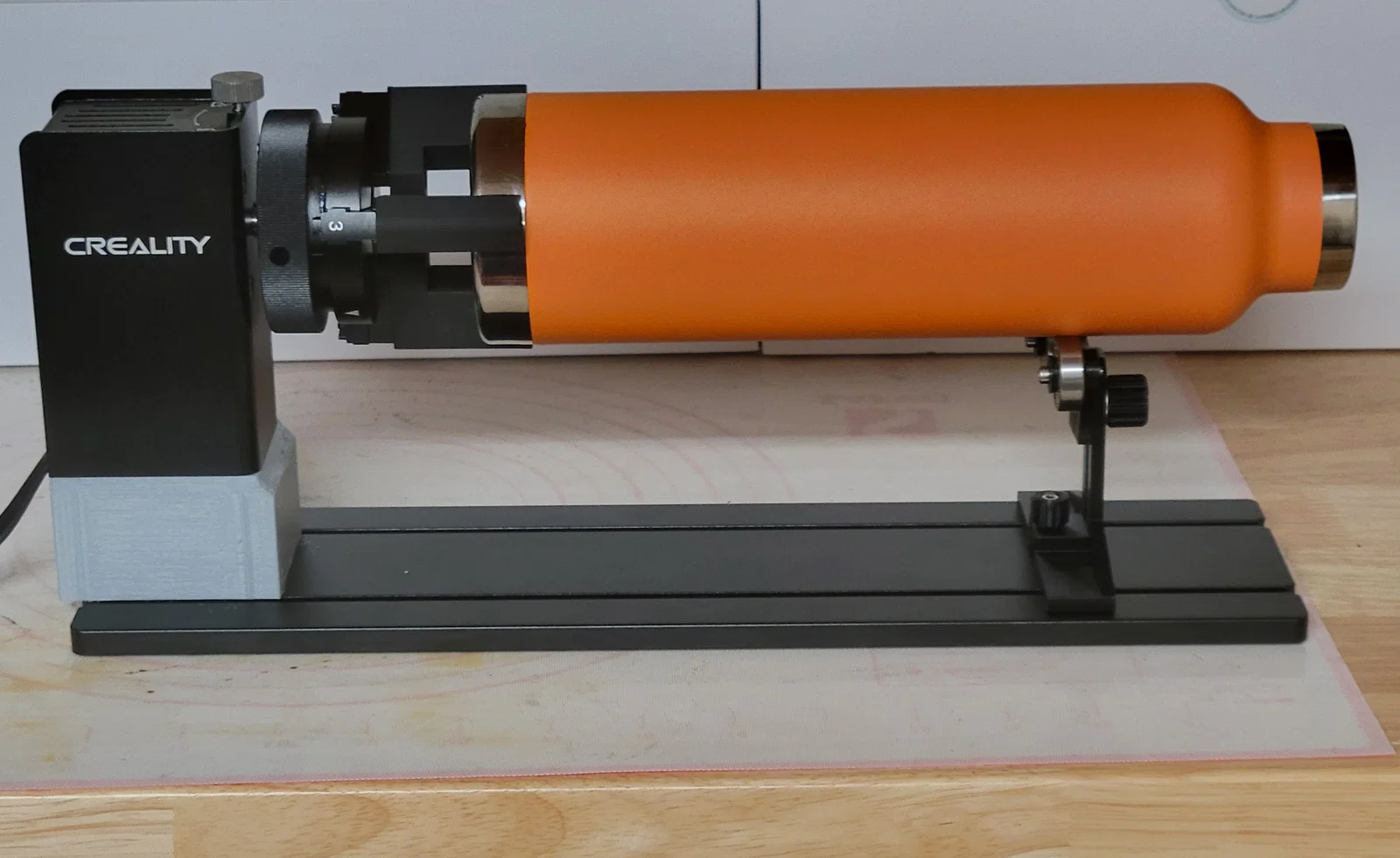

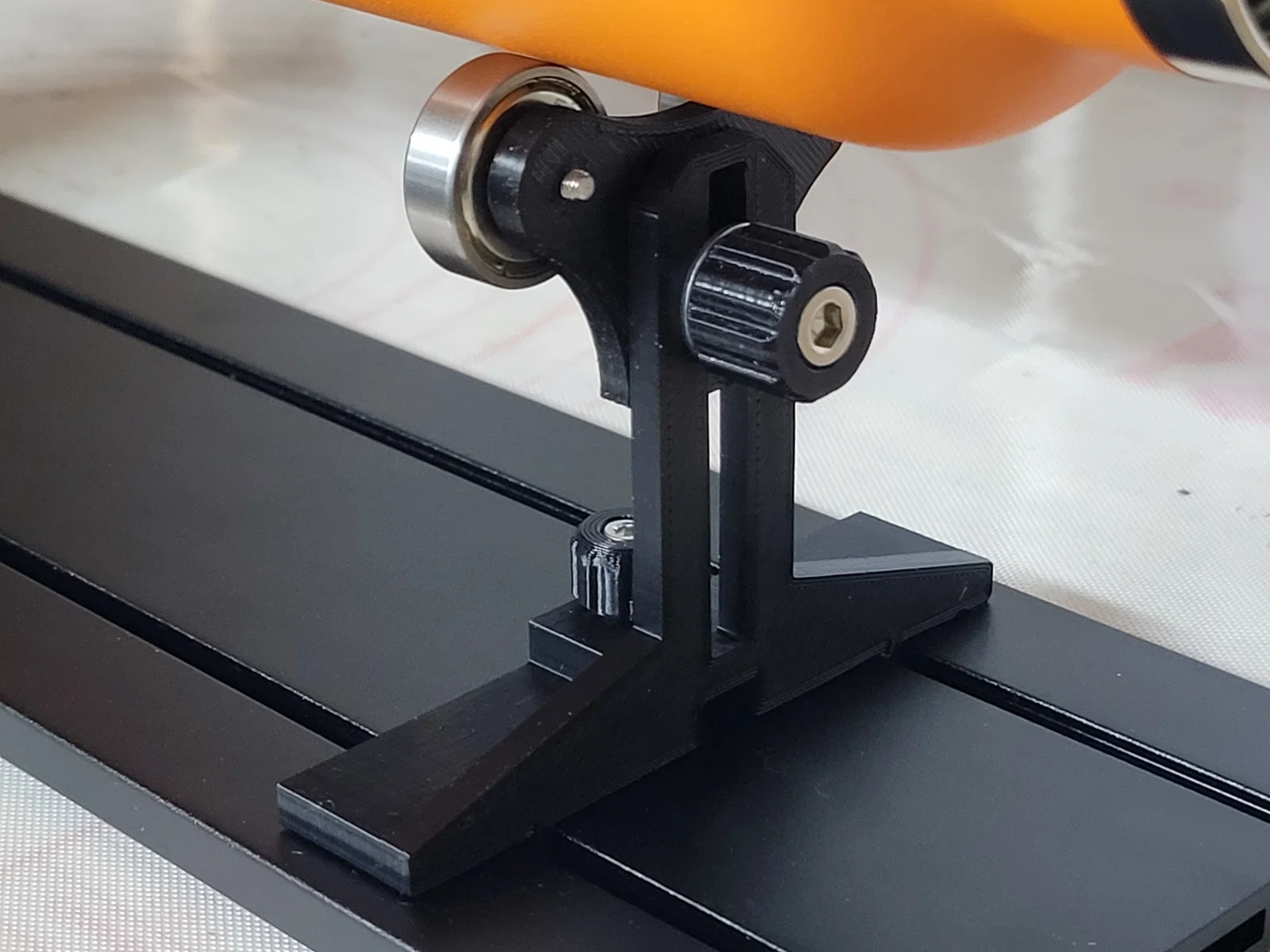

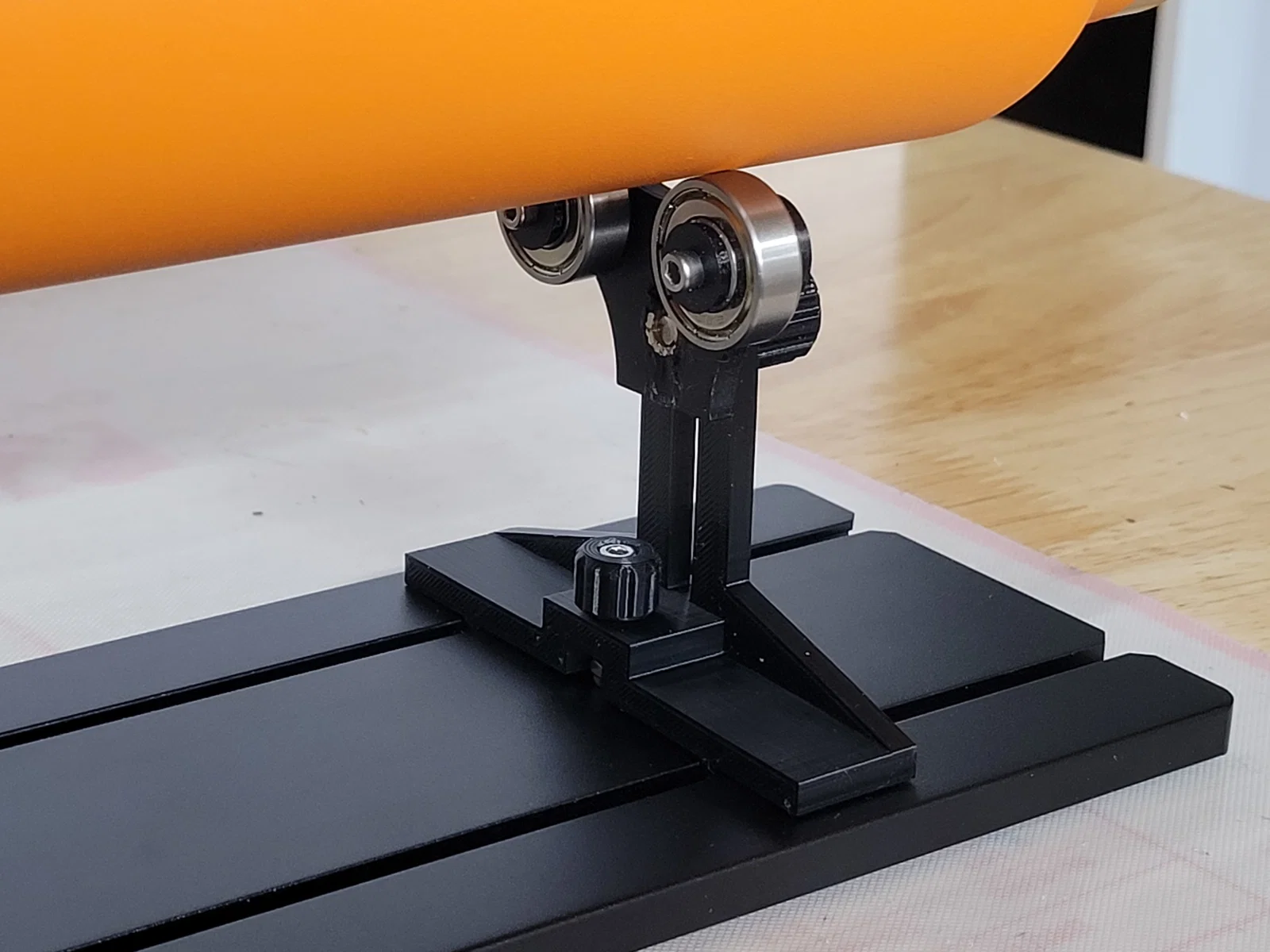

Món này giúp ổn định phần cuối của ly tumbler bằng vòng bi. Mình thấy cách này hợp với một số ứng dụng hơn so với món đi kèm trong kit.

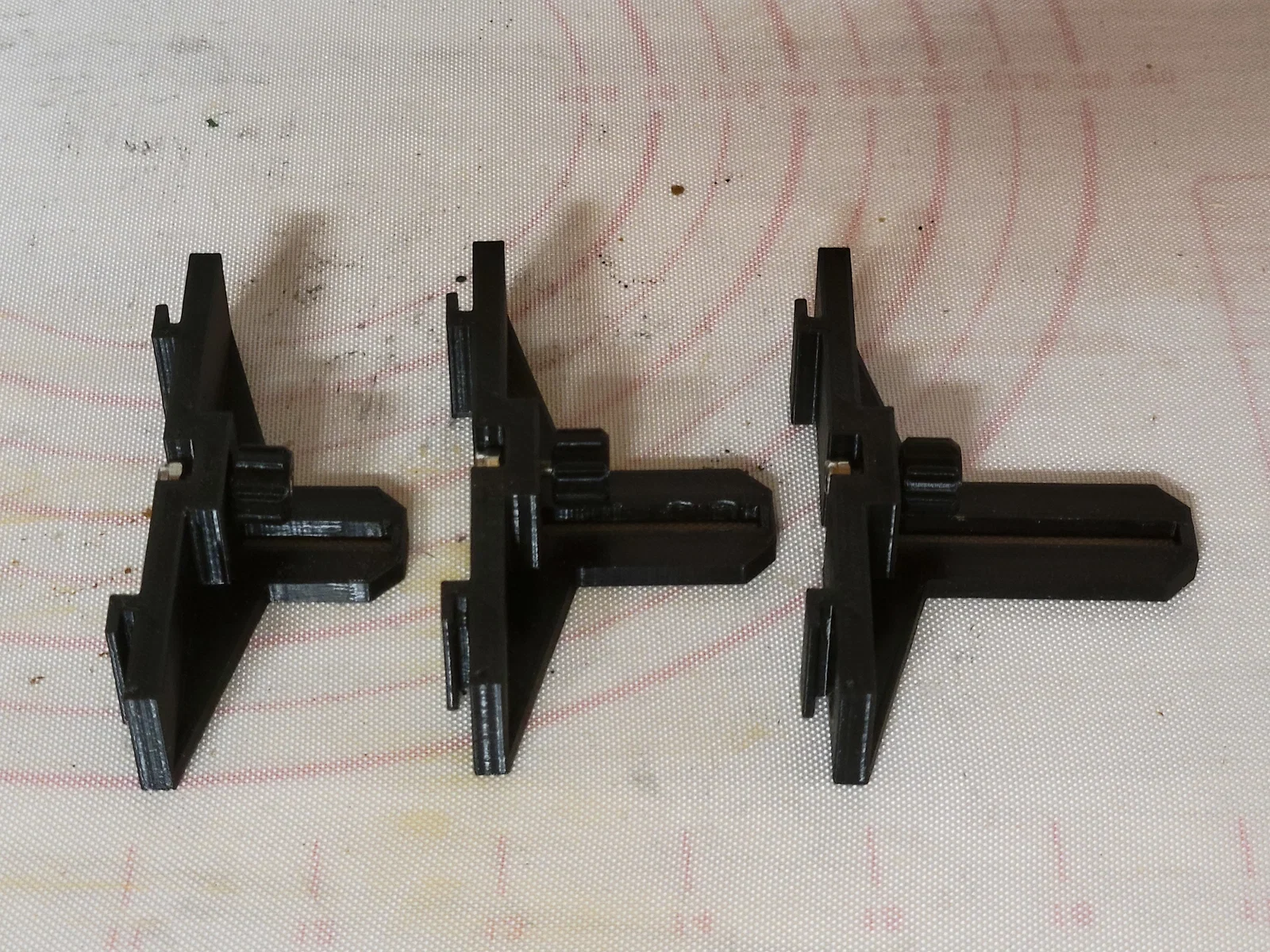

Có 1 cụm giữ vòng bi (bearing carrier) và 4 mức chiều cao khác nhau để phù hợp nhiều kích cỡ, và dùng chung với riser block (cũng có kèm theo).

Để lắp stabilizer, bạn cần:

2 vòng bi skateboard (ID=9mm, OD=22mm, rộng=7mm)

M5

• 1 x bu lông M5 x Cap Head Bolt
• 1 x ê-cu lục giác thường M5 (dùng cho núm vặn, xem bên dưới)
• 1 x threaded insert M5 x15 (loại ngắn nhất có thể, có thể bạn sẽ cần dũa ngắn thêm chút để không bị cấn với núm còn lại). Hoặc dùng M5x20 kèm ê-cu.
• 1 x long đền M5 (tùy chọn)

M3

• 3 x bu lông M3 x 20 Cap Head Bolt (dùng cho bu lông giữ ở đế và cho vòng bi)
• 1 x threaded insert M3
• 1 x ê-cu lục giác thường M3 (dùng cho núm vặn, xem bên dưới)
• 1 x ê-cu khóa M3 (không có cũng tạm được…)

Mình dùng các núm vặn này cho bu lông cap head M3 và M5:

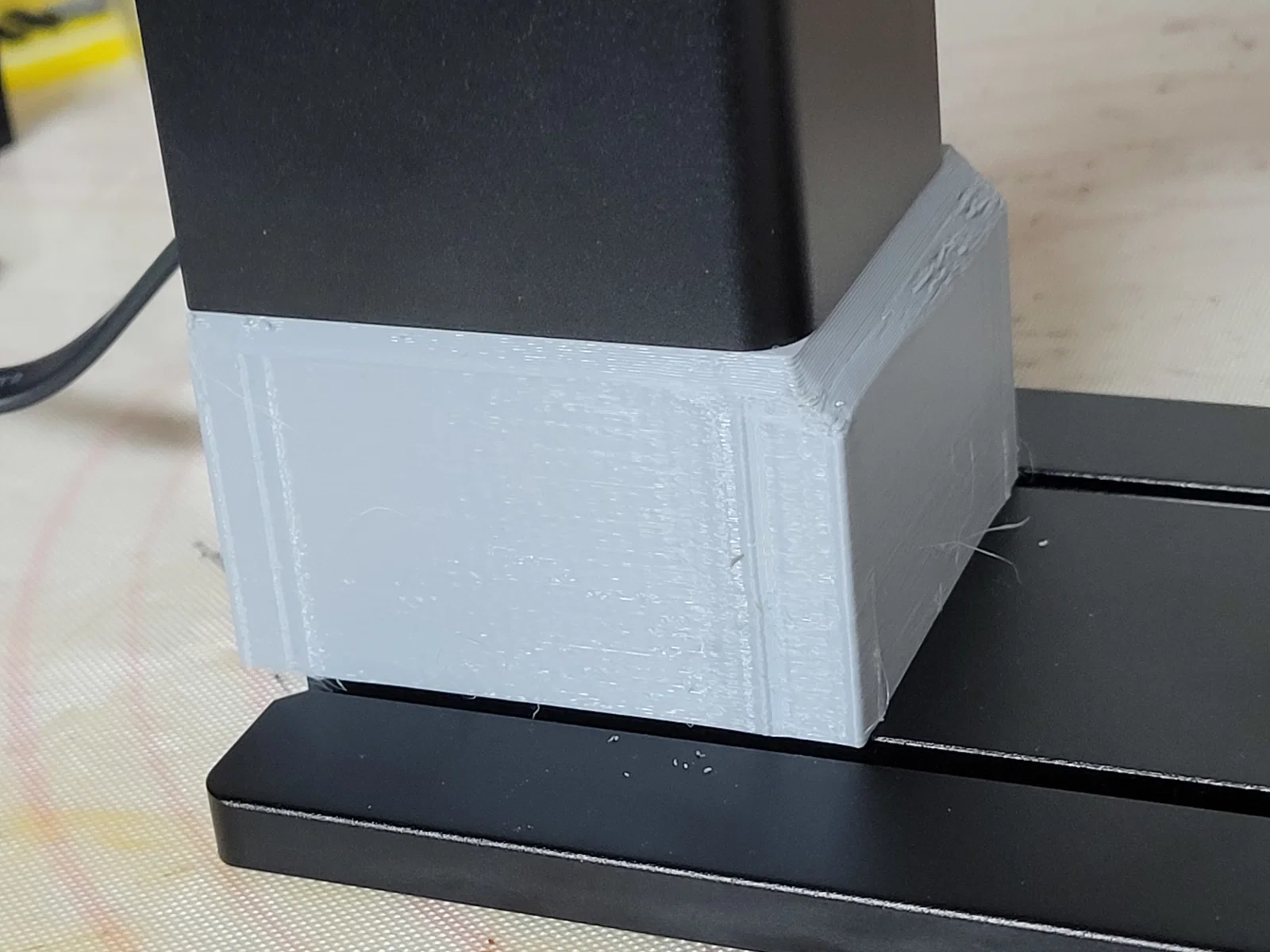

Mình dùng chung với riser block như hình. Với phần đó, bạn cần bốn (4) bu lông M4x15 Cap Head Bolt. Chúng sẽ siết vào phần đáy của rotary, còn các vít zin sẽ vặn vào các lỗ nhựa trên đế. Vị trí được canh lệch để khỏi cần dùng bu lông M4 đầu bằng dài.
