Spacer pin 18650 (18650 Battery Spacers)

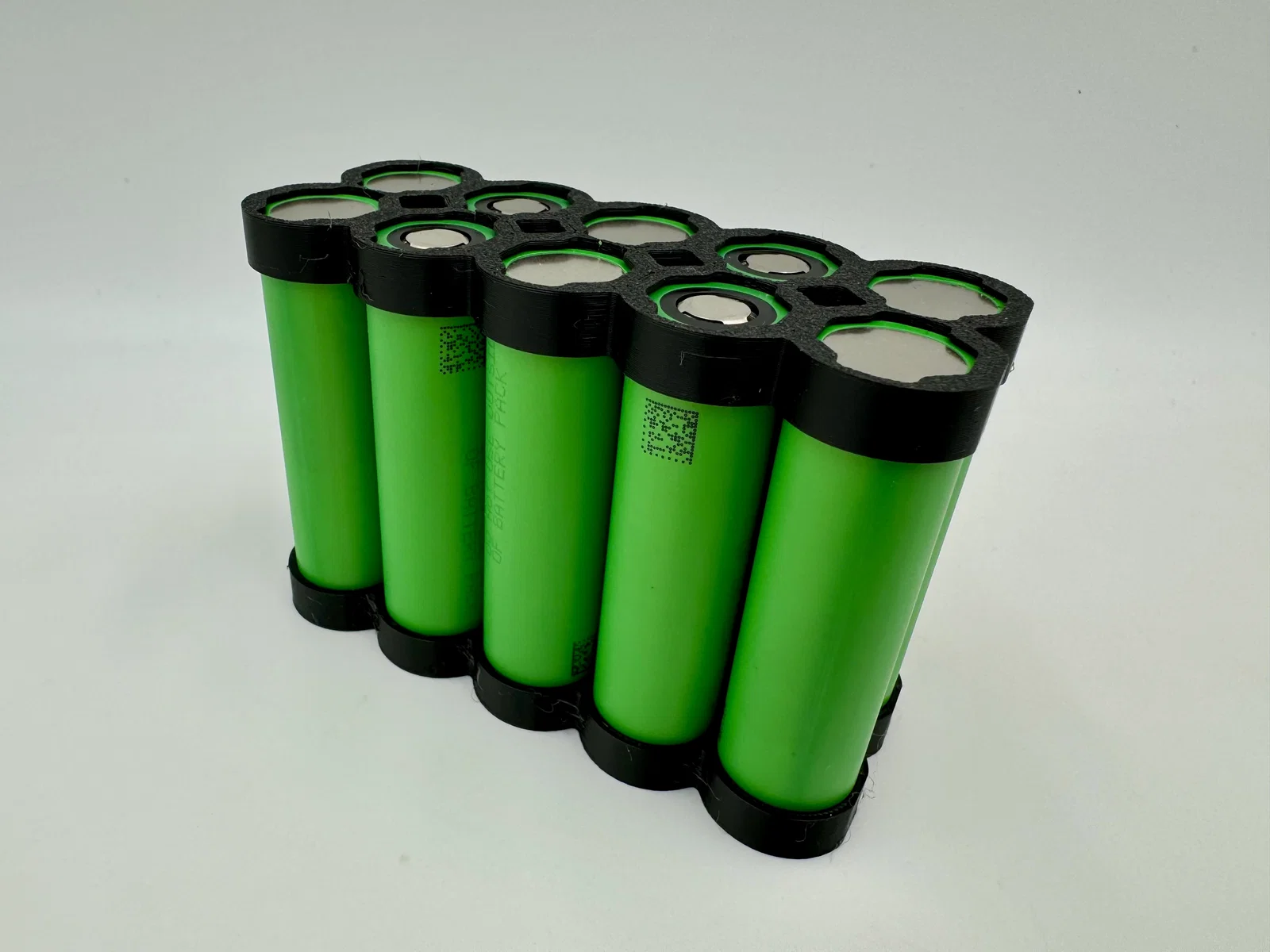

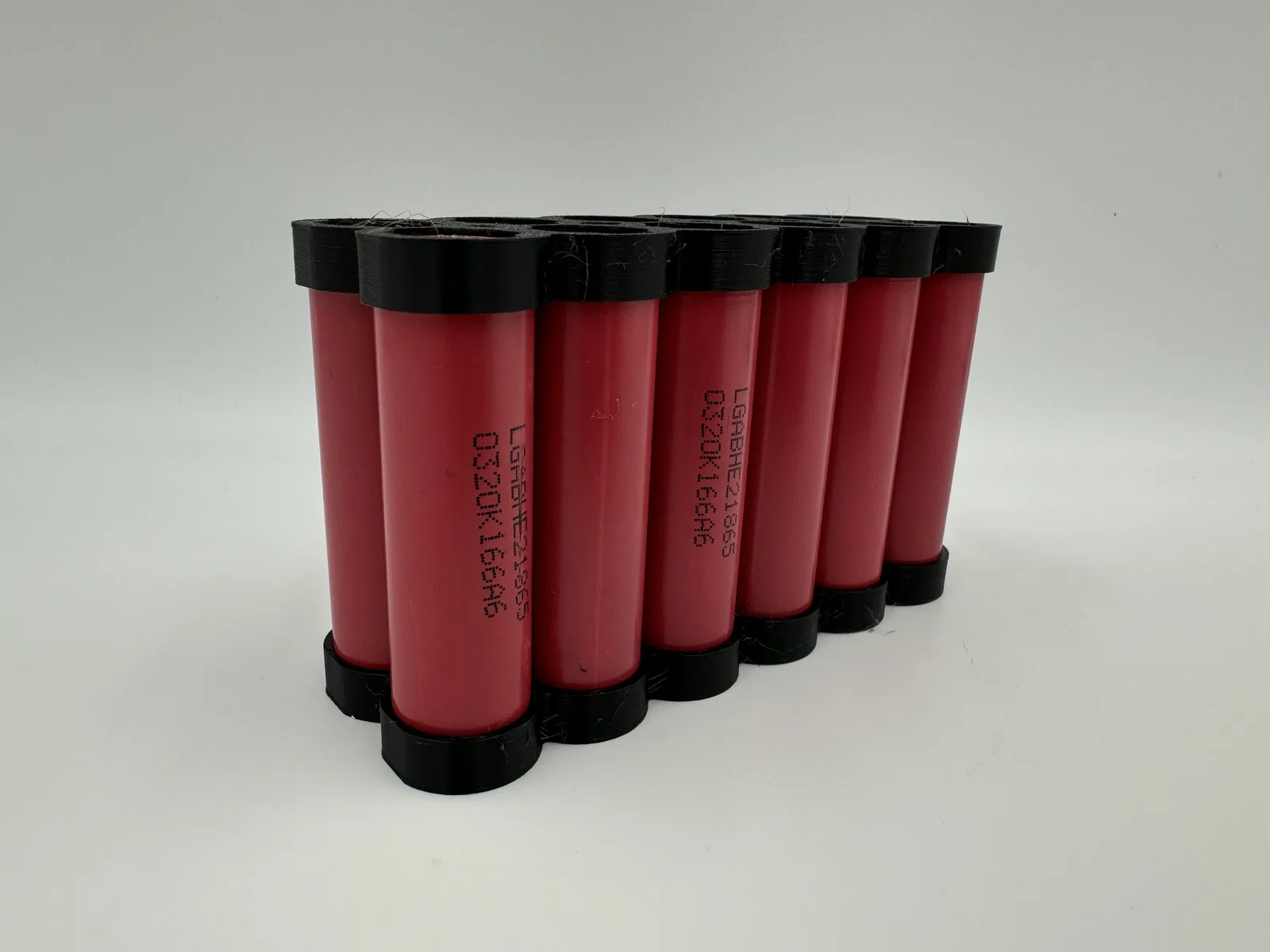

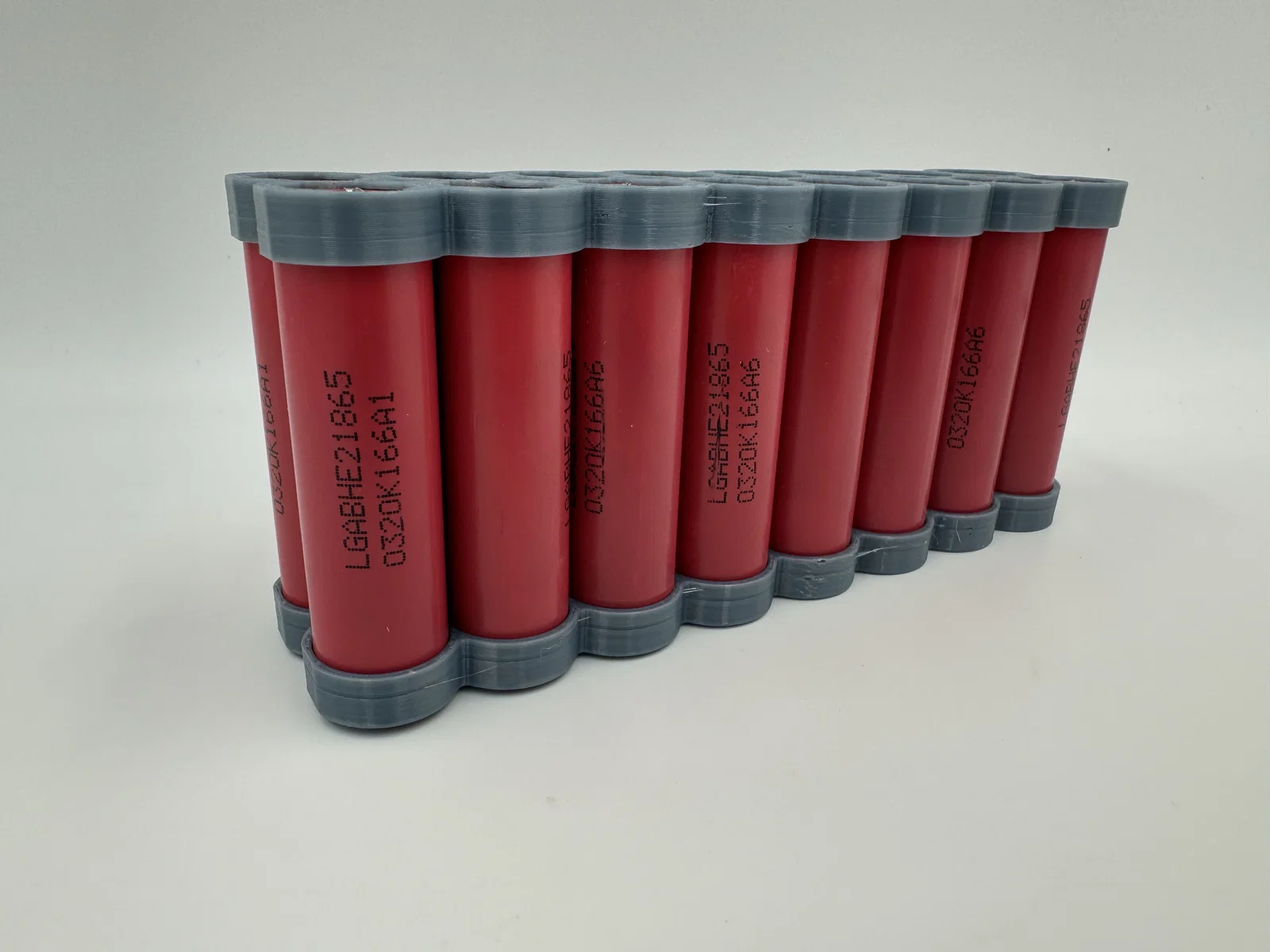

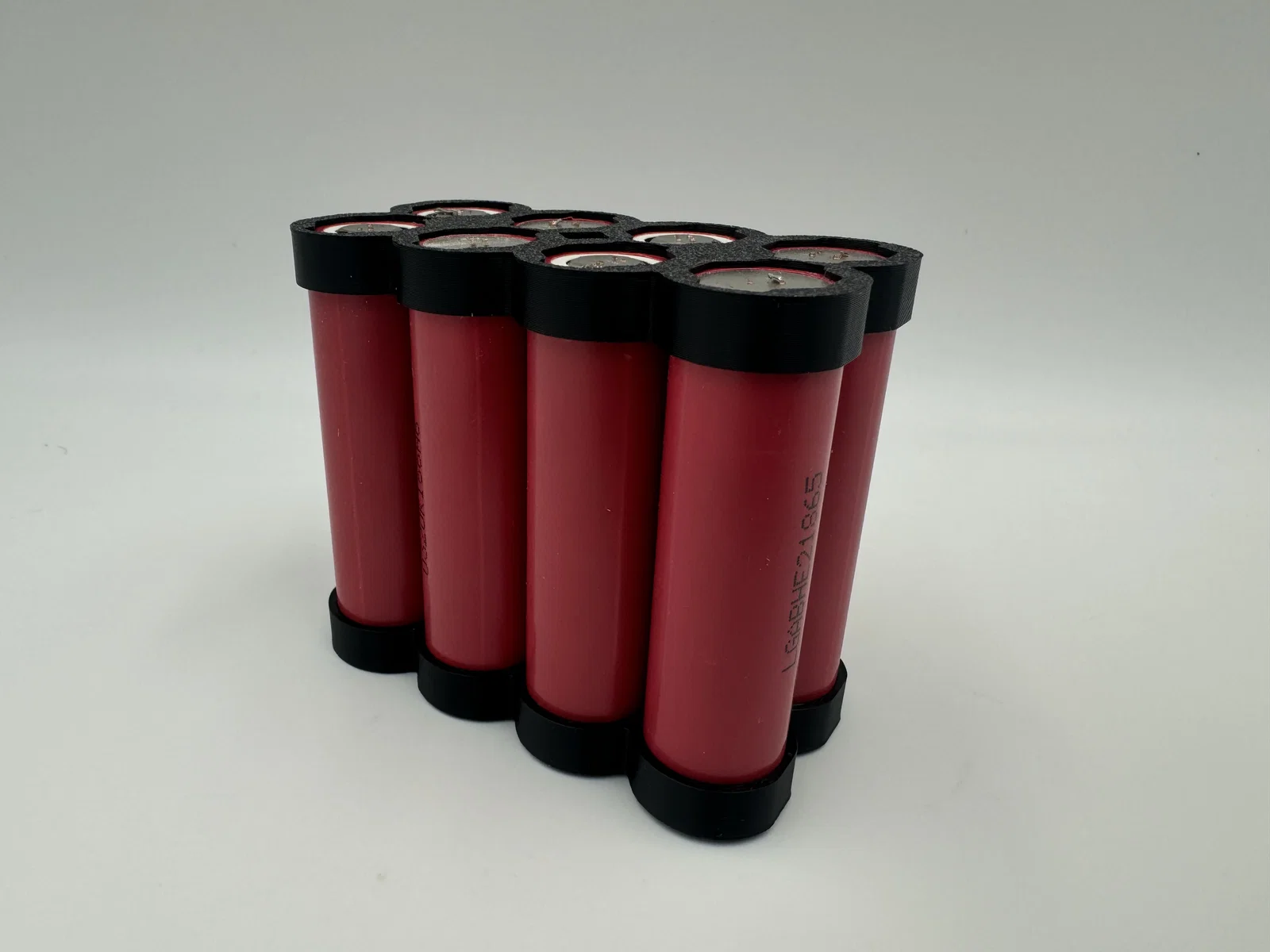

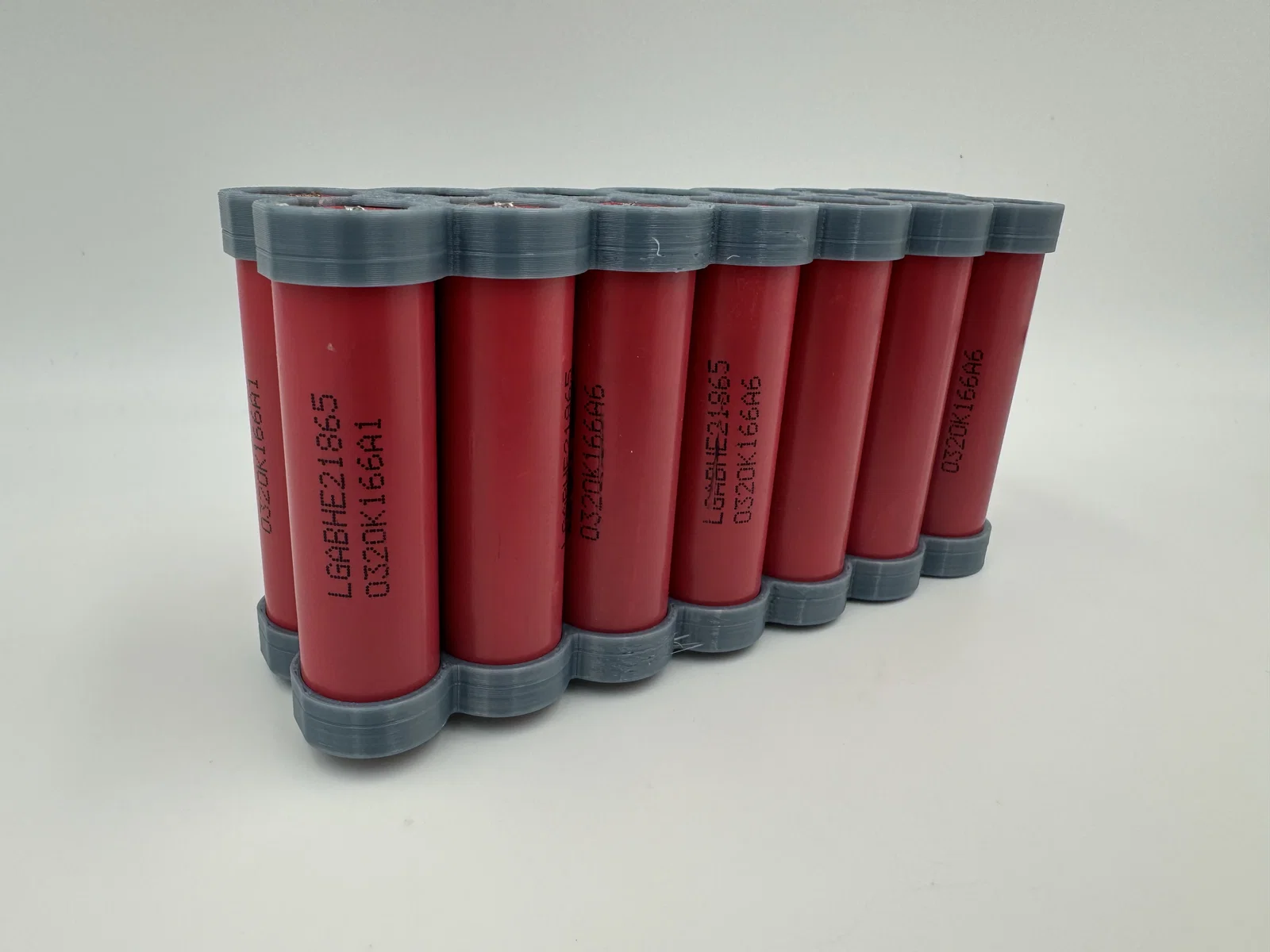

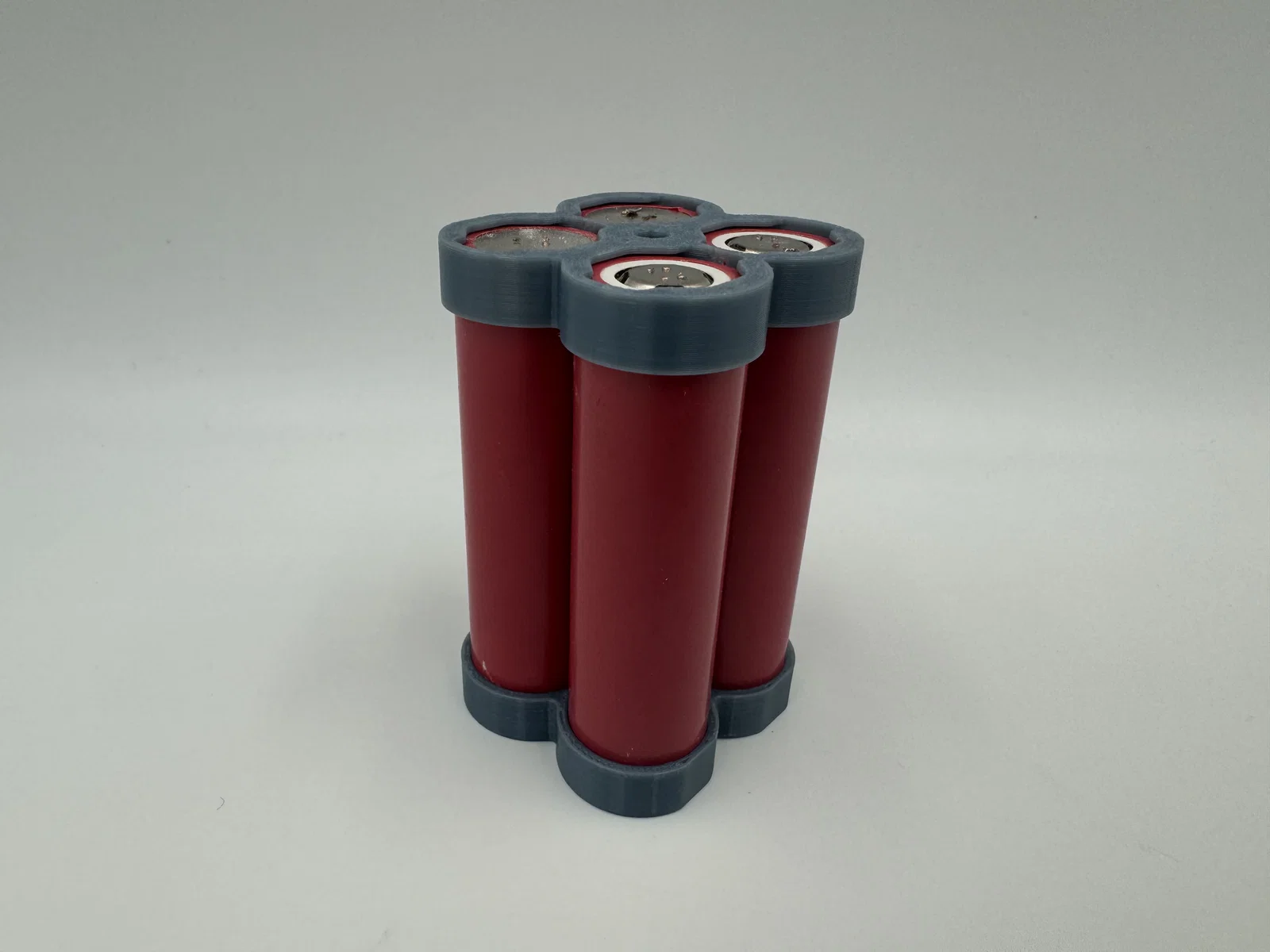

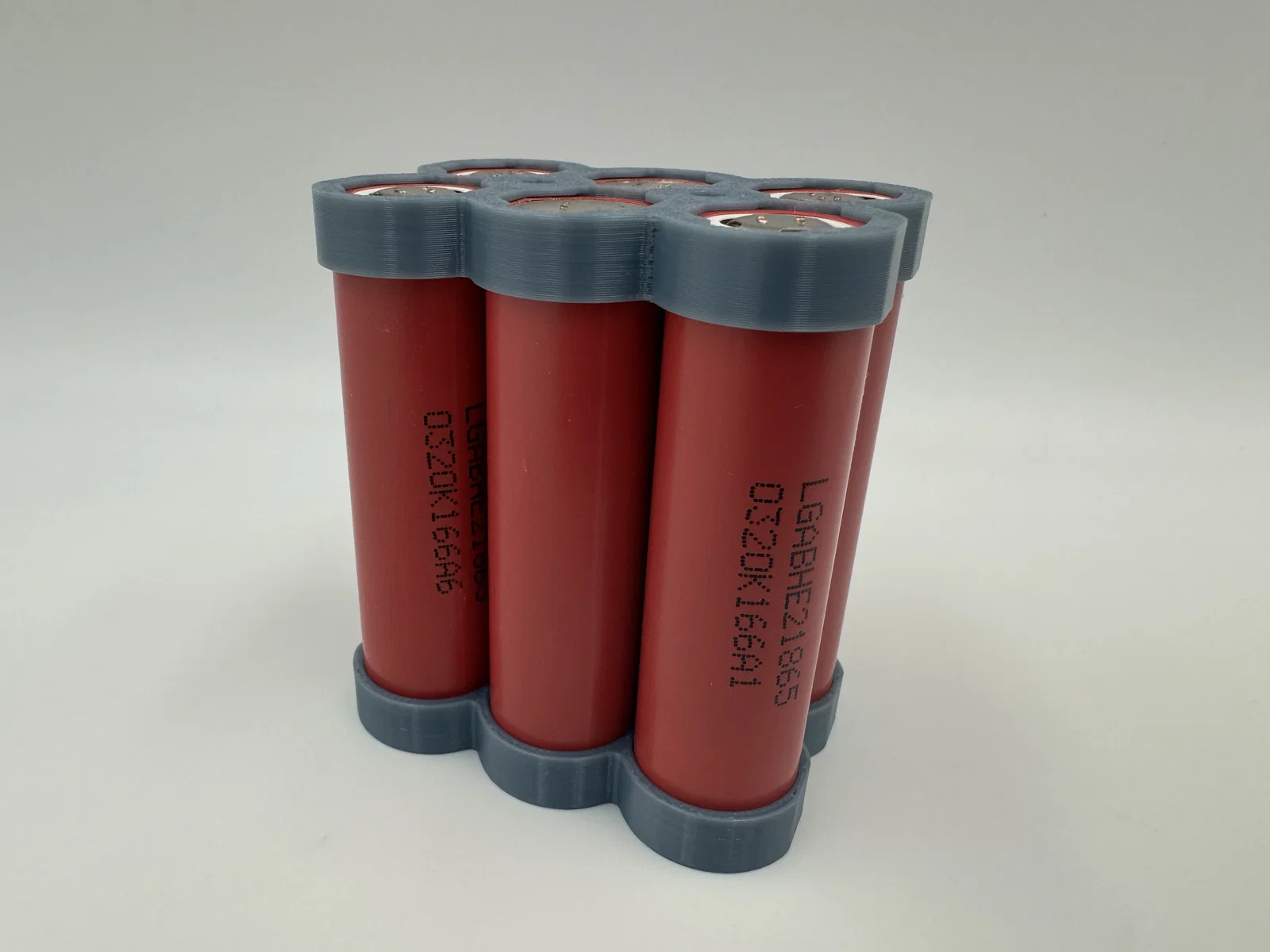

Mình đang sửa pin Ryobi One+ và trong lúc làm thì mình làm thêm vài cái loại generic với một số kích cỡ khác nhau. Mấy cái này dùng metal inserts nên có thể bắt vít nối lại cho chắc chắn.

Bạn sẽ cần M3 inserts và vít M3x8mm để hoàn thiện model.

Vì các spacer này khá mỏng để vừa những chỗ hẹp nên thường lắp vô thì liền một khối, nhưng tháo ra thì không nguyên một khối được. Bạn nhớ để ý lượng nhiệt phát sinh từ ứng dụng bạn dùng mấy cái này, và chọn loại nhựa phù hợp.

Nếu bạn cần kích cỡ khác thì có thể yêu cầu, mình rảnh thì mình làm thêm.

Một bên của mỗi bộ spacer có các trụ dài hơn. Đây là chỗ bạn nên lắp inserts.

Trước khi ghép hai nửa lại với nhau, dùng lục giác (hex wrench) hoặc dụng cụ khác chọc qua các lỗ ở nửa còn lại để lấy phần supports ra.

Mình hay thử đẩy vít xuyên qua theo “chiều ngược” trước để chắc chắn là vít lọt qua được, rồi sau đó đẩy theo đúng chiều một lần nữa để đảm bảo sau khi lắp ráp xong vẫn xuyên qua được.

Khi bạn chuẩn bị lắp hai nửa lại, hãy đặt từng viên pin vào một nửa trước, rồi dùng một vật phẳng (đủ phủ ngang toàn bộ spacer) để ấn nửa còn lại vào.

Giờ pin đã được lắp và hai nửa đã ghép lại, bắt các trụ lại với vít M3x8mm.
