Khung bát Surefeed Microchip cho thú cưng – gia cố chắc hơn

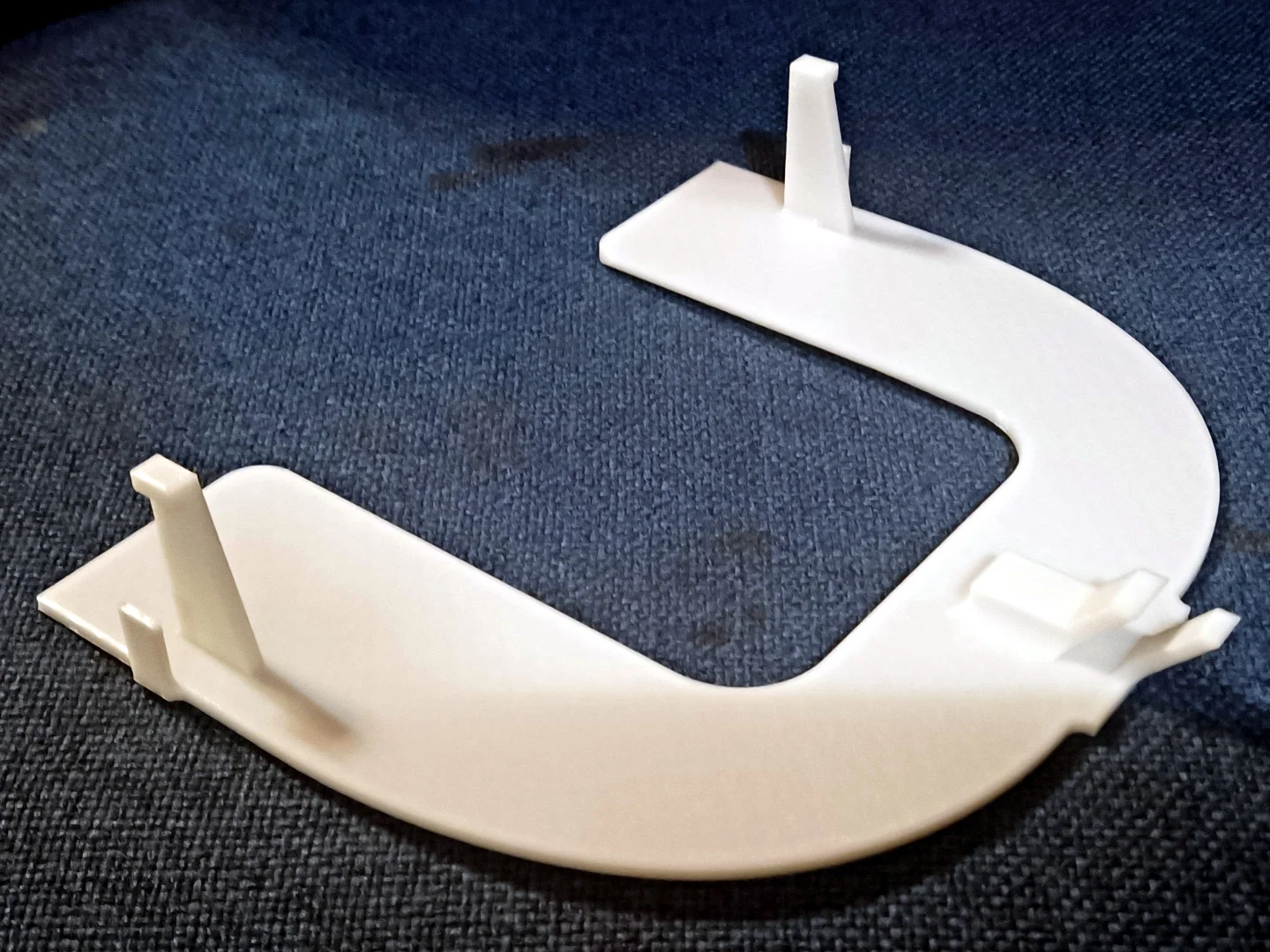

Bản này không phải thay đổi lớn gì, và bản gốc chắc cũng xài ổn. Chỉ là mình thấy mấy cái chân snap-fit hơi “cấn” vì lực uốn bị dồn hết ở phần gốc. Đây là vị trí tệ nhất cho tải uốn khi in một chi tiết dẻo theo phương đứng, vì liên kết giữa các lớp (layer bonds) là điểm yếu nhất của mọi bản in FDM. Lực uốn lý tưởng là nên được phân bố đều trên tất cả các layer bonds.

Những hướng dẫn kỹ thuật mình tìm được gợi ý rằng phần chịu uốn nên được vát (taper) tuyến tính theo tiết diện từ gốc ra tới đầu. Có thể làm bằng cách tăng độ dày ở phần gốc, hoặc làm rộng hơn, hoặc làm cả hai.

Mình thường không tăng lên tới 2X diện tích ở phần gốc. Cũng không nhất thiết phải đối xứng. Trường hợp này mình vát chiều rộng của mỗi chân, ở một bên, bằng OpenSCAD.

Print settings

• Layer height 0.2 mm, nozzle 0.4 mm
• 3 perimeters
• Organic / tree supports cho các móc snap

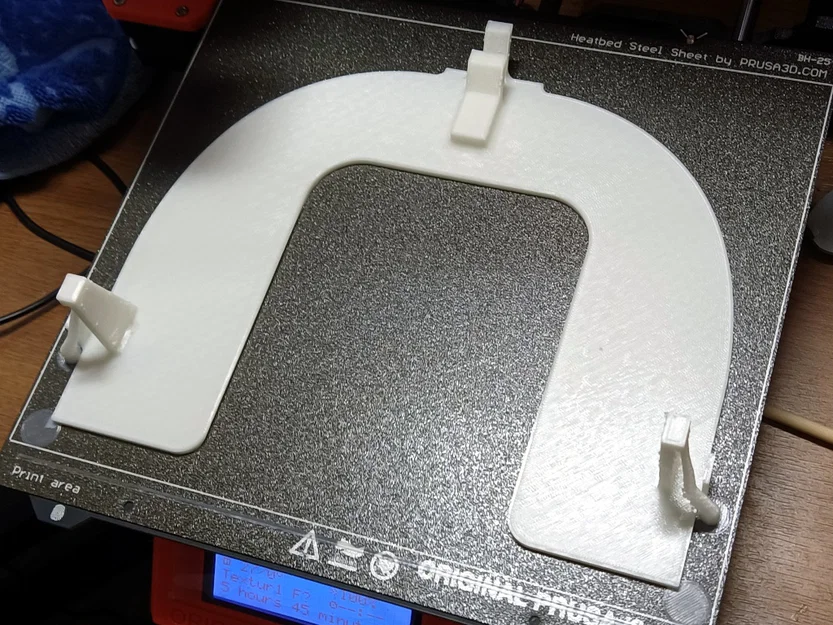

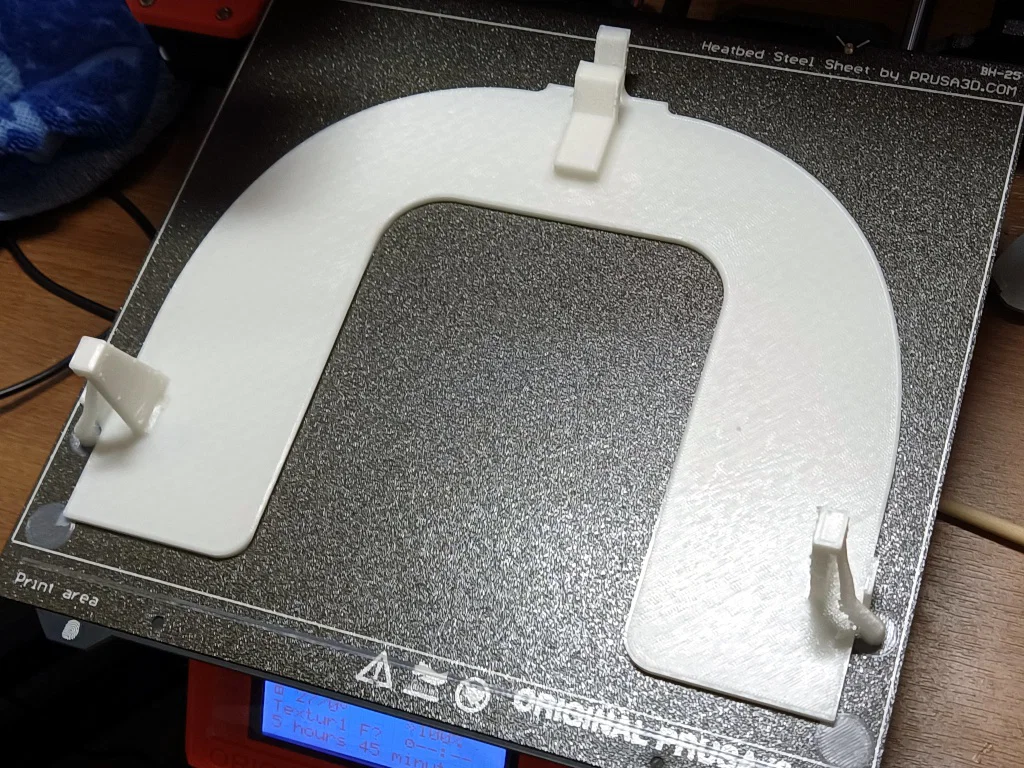

• Có thể cần mouse ears ở các góc để tránh bị cong vênh/bật góc (mình in bằng vật liệu trong mờ nên trong hình gần như không thấy mouse ears)
