Kẹp Cáp In 3D

Tổng quan sản phẩm:

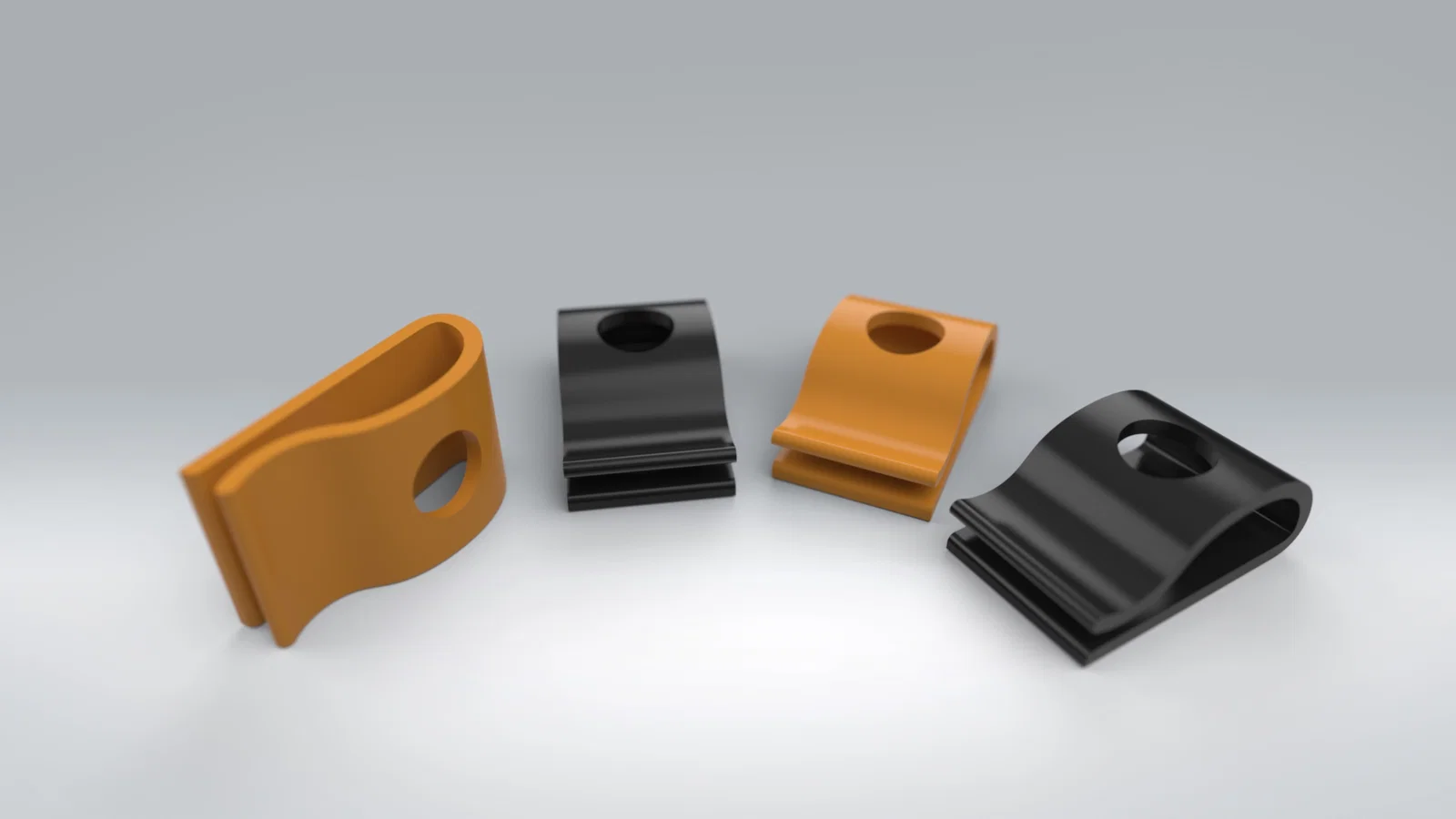

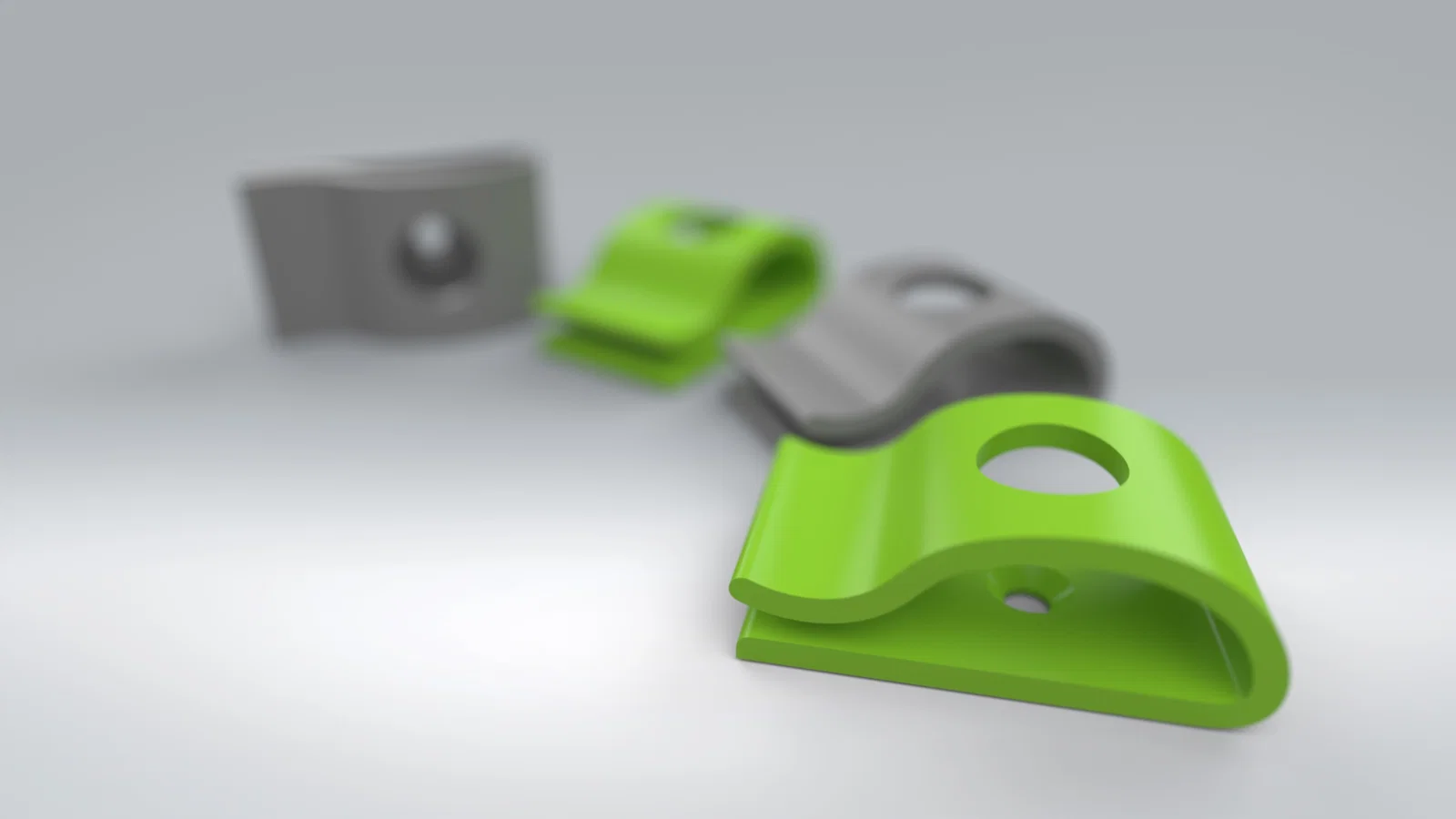

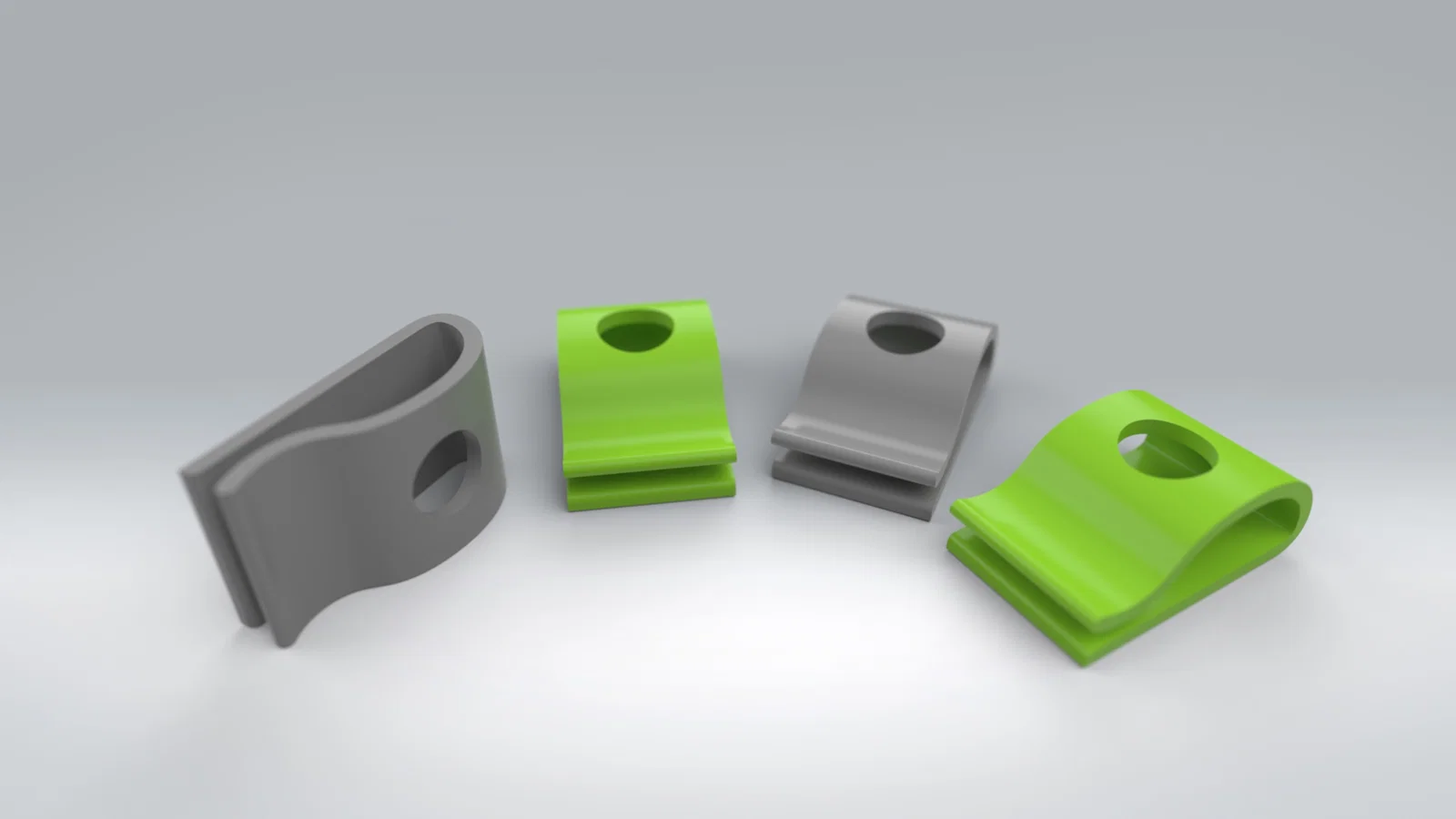

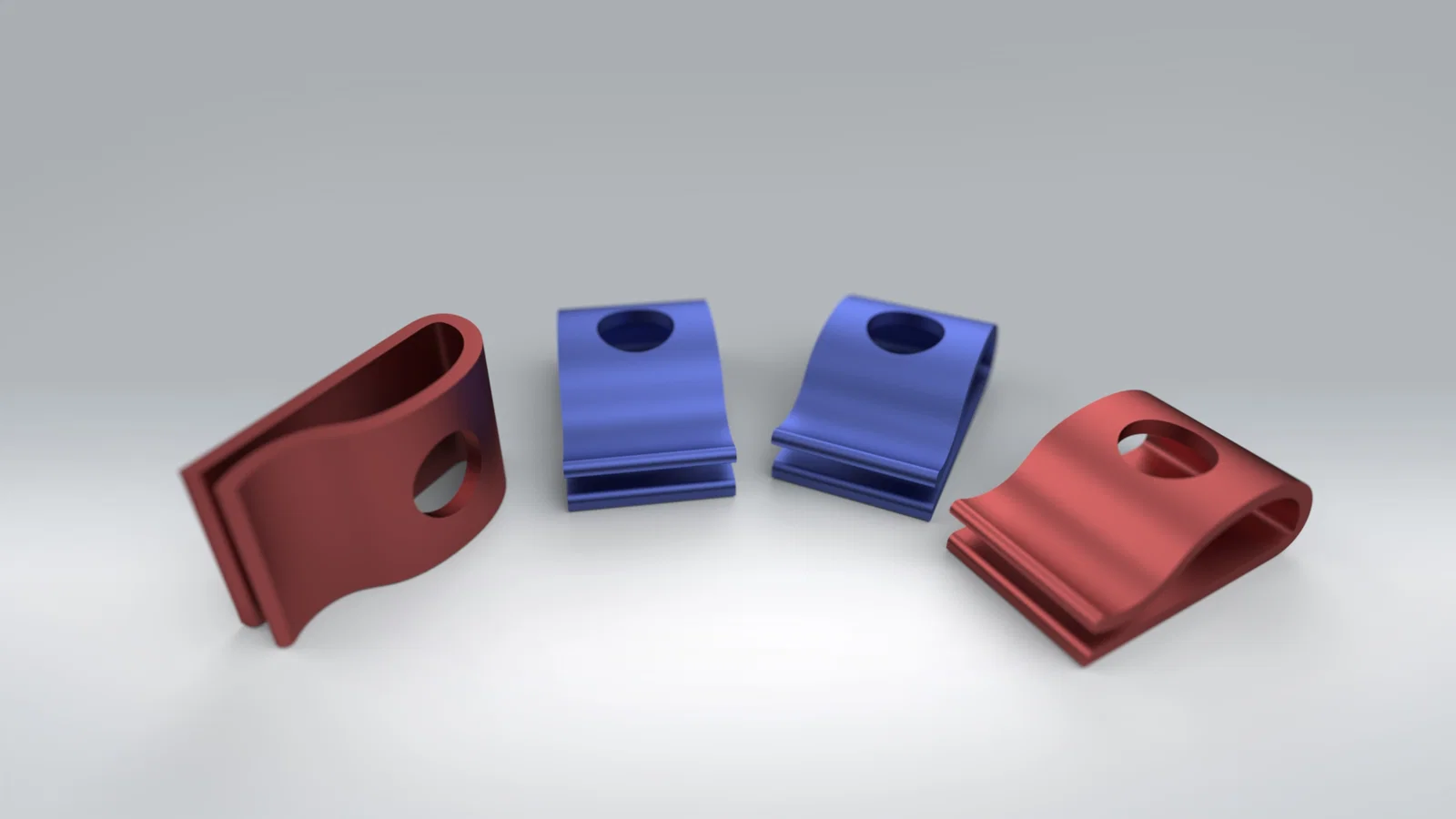

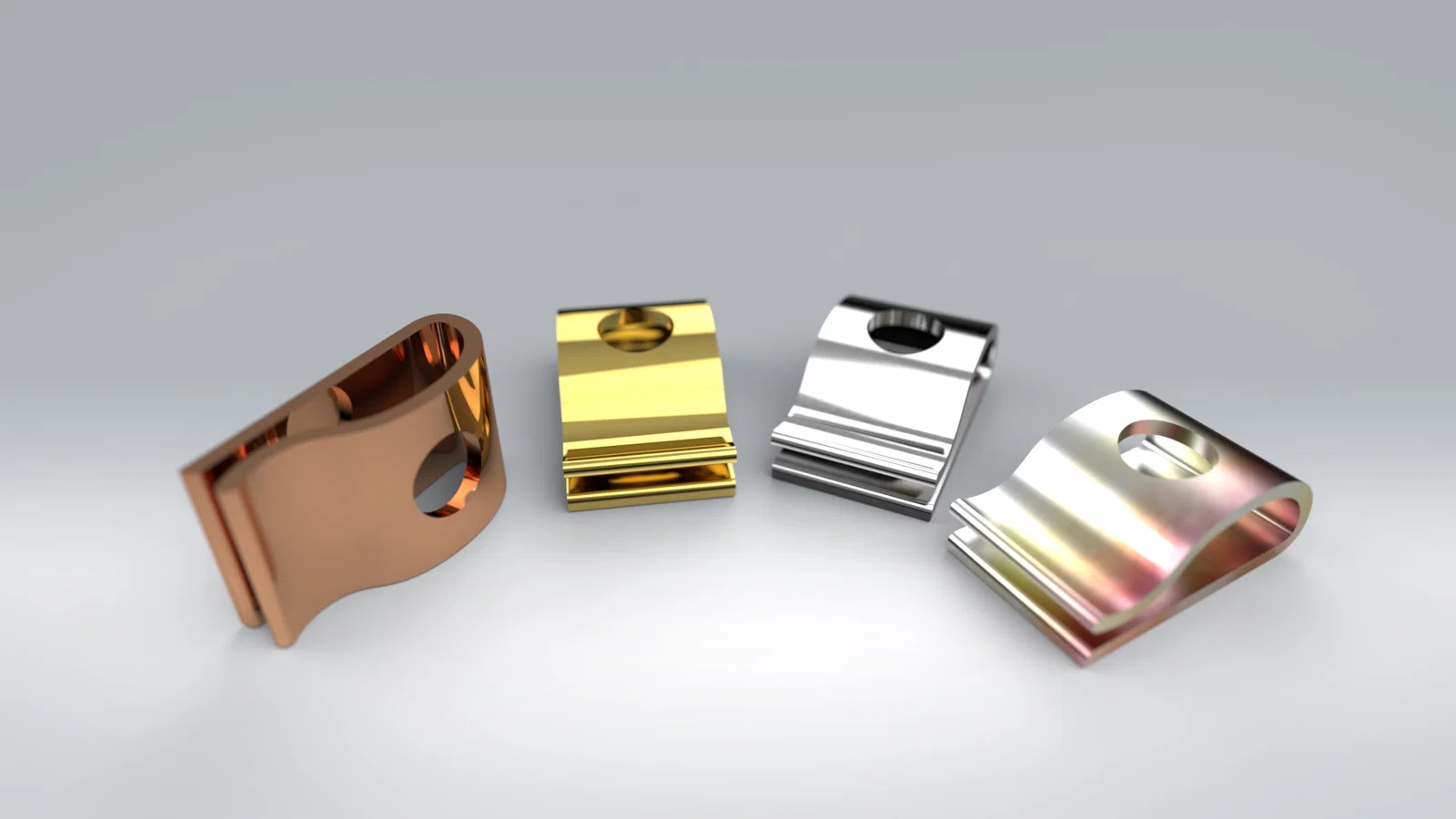

Kẹp cáp in 3D có thiết kế gọn gàng, tối giản, rất phù hợp để sắp xếp dây cáp và dây điện với đường kính từ 2mm đến 12mm. Kiểu dáng linh hoạt giúp mình dọn dây gọn ở nhiều vị trí như dưới bàn, trên tường, hoặc các bề mặt phẳng khác.

Tính năng nổi bật:

Tương thích vật liệu: Khuyến nghị in bằng PETG hoặc ASA để có độ bền và độ cứng tốt nhất. Nếu dùng trong nhà và đi với dây nhỏ, PLA cũng là một lựa chọn ổn. Các vật liệu này cho độ dẻo và độ chắc phù hợp để giữ nhiều loại cáp khác nhau.

Kích thước: Kẹp dài 35mm, rộng 20mm và cao 13mm, nhỏ gọn và dễ lắp ở nhiều không gian.

Cách lắp đặt: Kẹp có thể gắn lên bề mặt theo 2 cách:

  1. Băng keo 2 mặt: Dùng băng keo 2 mặt loại foam, lý tưởng dày 1–2mm. Cắt một miếng kích thước 30mm x 20mm và dán vào đáy kẹp trước khi lắp. Cách này nhanh gọn và nhìn sạch sẽ.

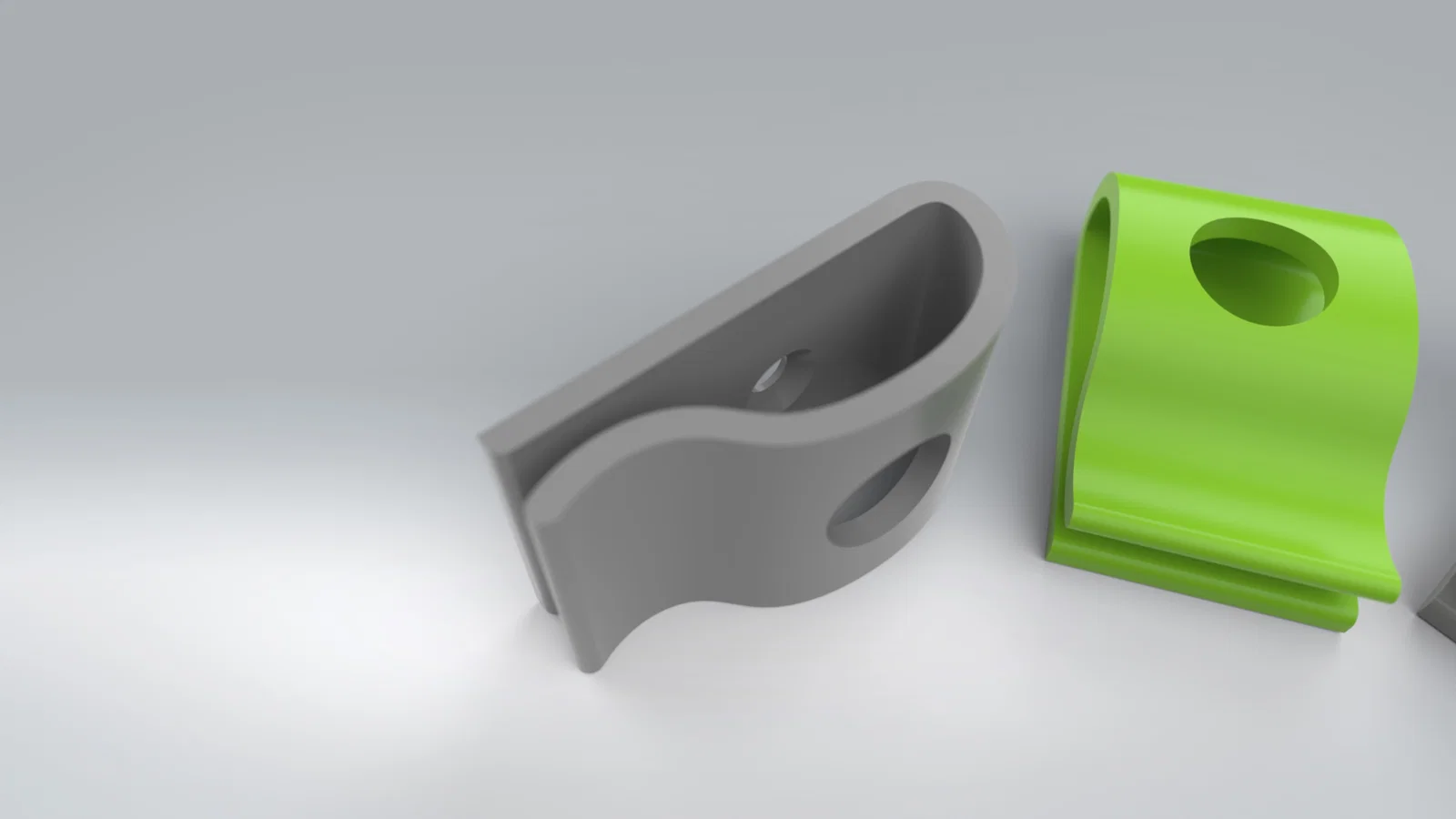

  2. Ốc M3: Kẹp có lỗ bắt ốc M3 dạng countersunk, kèm thêm một lỗ ở phía trên để vừa đầu ốc. Cách này cho độ chắc chắn và cố định lâu dài hơn.

Độ chắc và độ bền: Tải trọng tối đa chưa được test cụ thể, nhưng độ dày 2mm của kẹp cho khả năng đỡ khá tốt với nhiều loại dây. Độ bền sẽ thay đổi tùy theo thiết lập in, như số lớp tường (walls), số lớp top/bottom, và % infill. Vật liệu in cũng ảnh hưởng trực tiếp đến độ bền của kẹp.

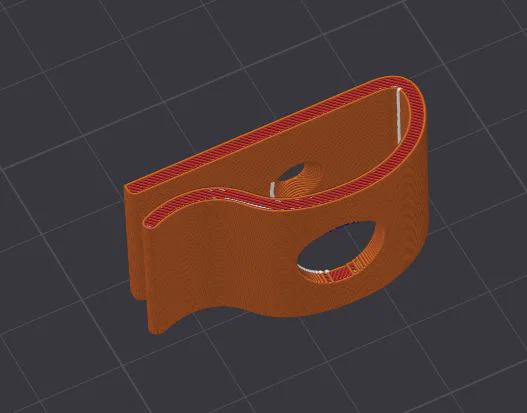

Gợi ý thiết lập in:

  • Layer Height: 0.1 - 0.2 mm
  • Walls: 5+
  • Top/Bottom Layers: 3-4
  • Infill: 50%+

Ứng dụng:

Kẹp này phù hợp để gom dây trong nhà, văn phòng, xưởng, v.v. Rất tiện để quản lý dây máy tính, dây thiết bị điện tử, hoặc bất kỳ dây nào đang để rời cần sắp xếp lại cho gọn. Nhờ có nhiều lựa chọn lắp đặt, kẹp dùng được trong nhiều môi trường khác nhau.

-Bổ sung phiên bản có lỗ lục giác (hexagonal) ở phía trên, giúp model còn dễ in hơn nữa.
