Ngàm VESA cho Oscilloscope Rigol MSO5000 Series

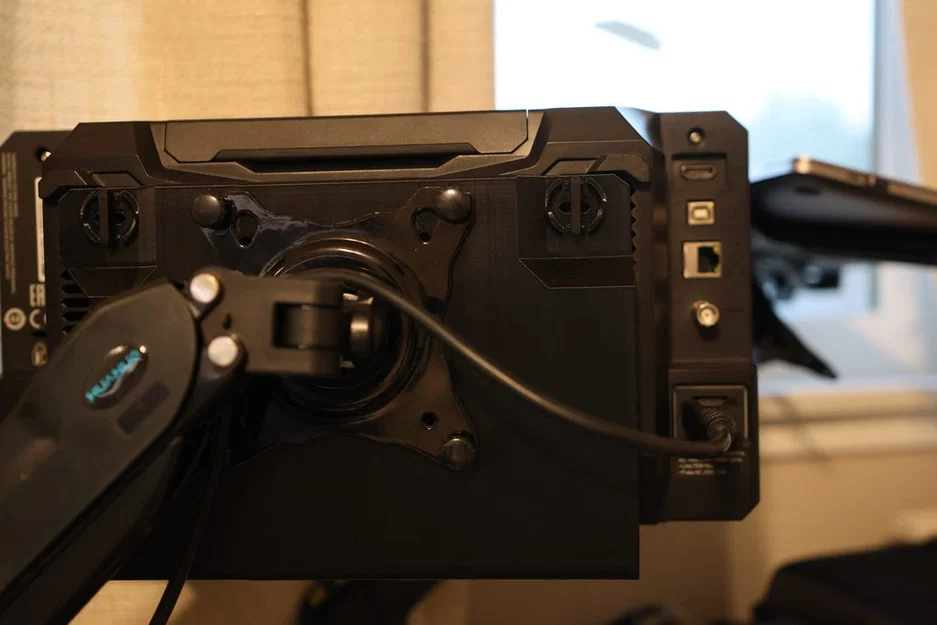

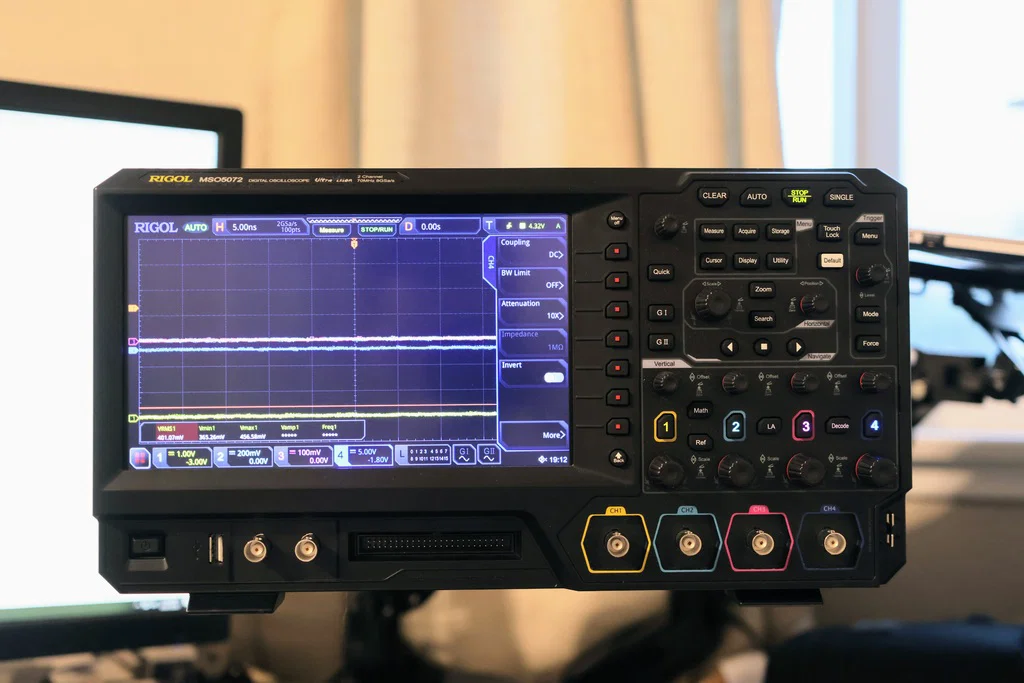

Đây là một adapter VESA mount cho oscilloscope Rigol MSO5000 series. Gắn máy lên phía trên mặt bàn làm việc giúp linh hoạt hơn, giải phóng không gian và đặt oscilloscope ngang tầm mắt.

• Gắn oscilloscope không cần dụng cụ (tool-less), không phá hủy, không cần chỉnh sửa vĩnh viễn

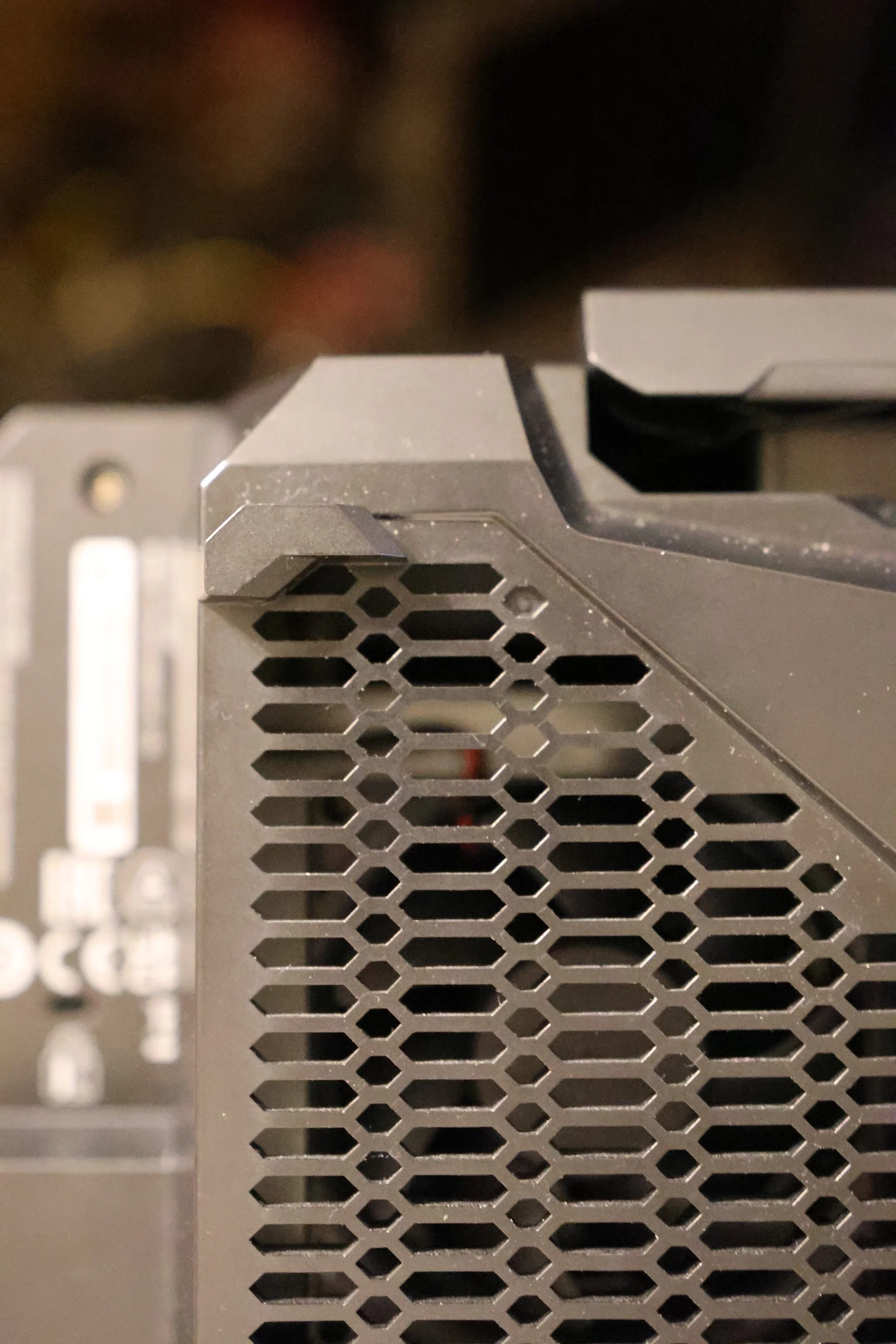

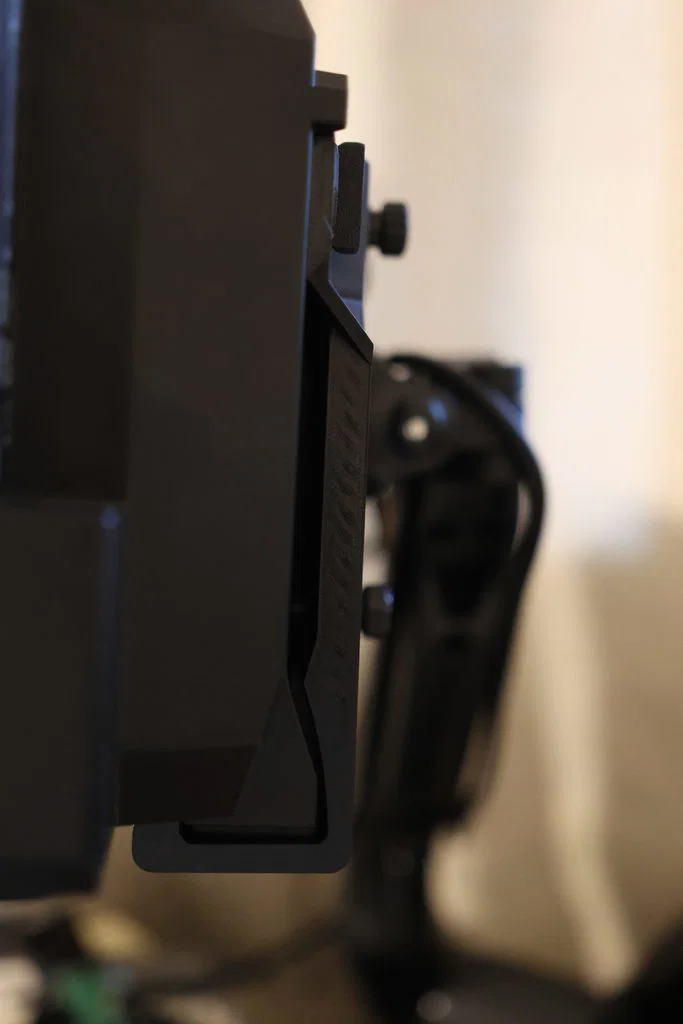

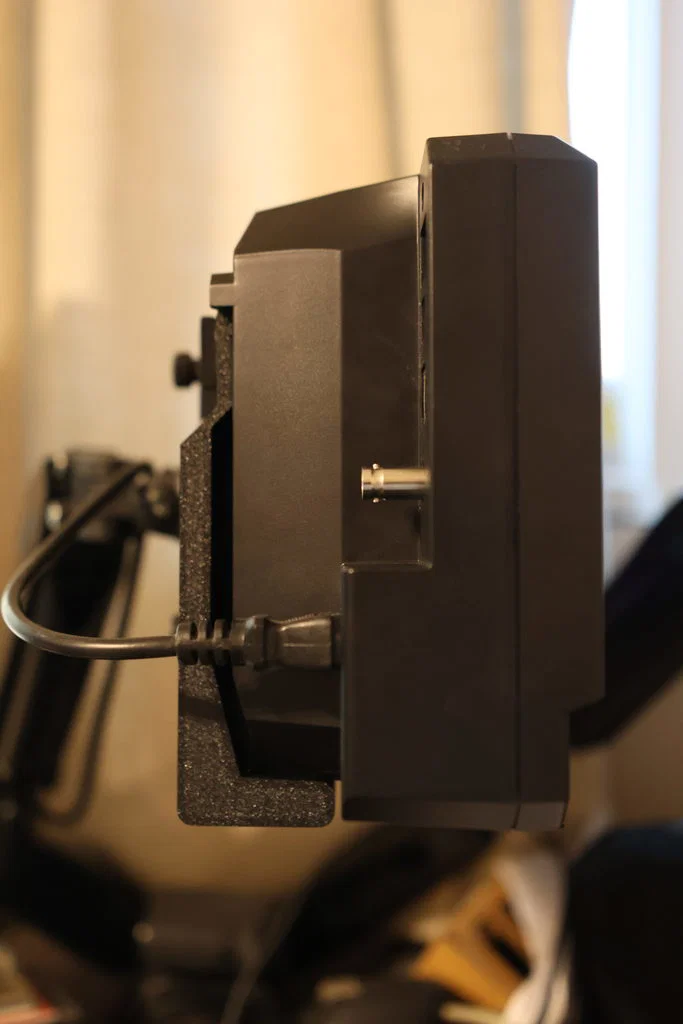

• Thiết kế low-profile, nhìn từ phía trước gần như không thấy
• Truy cập đầy đủ tất cả cổng/đầu nối

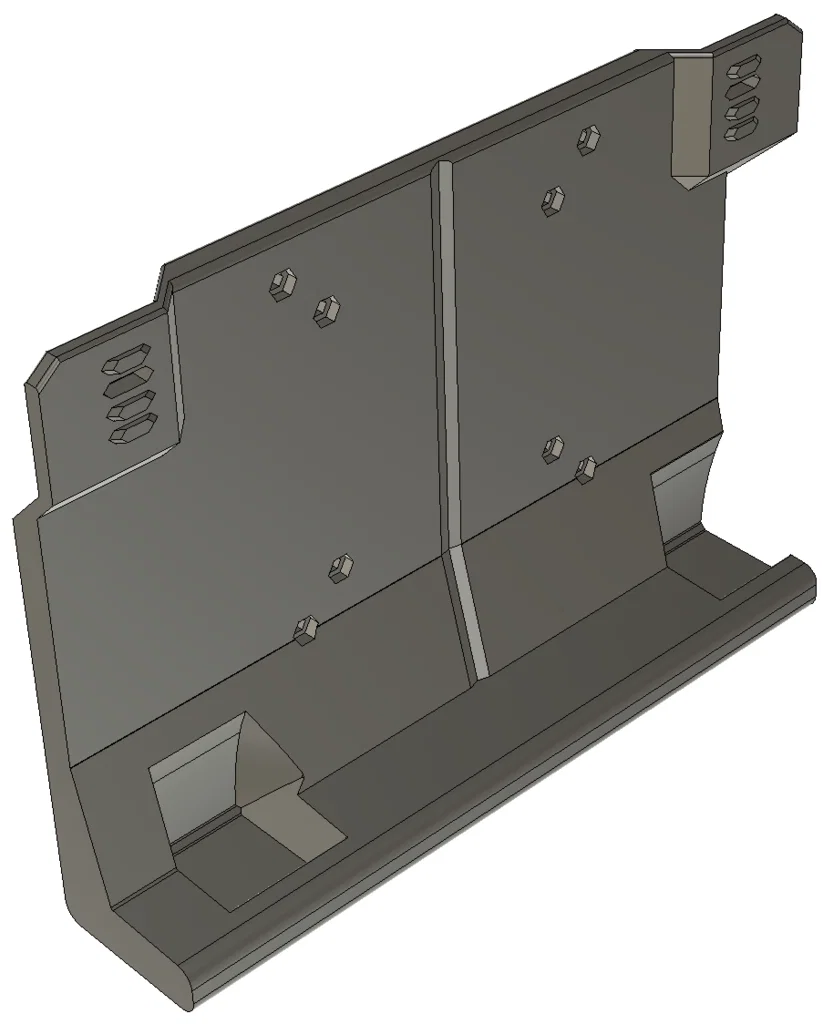

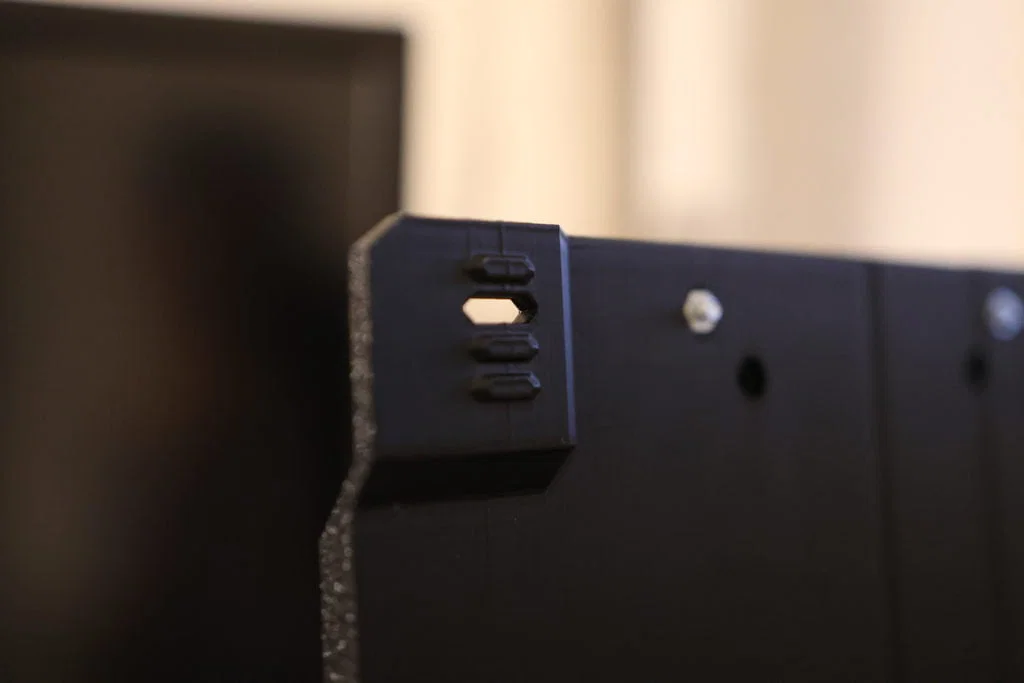

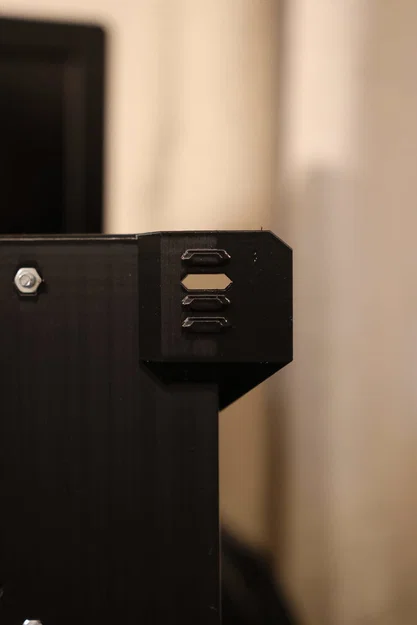

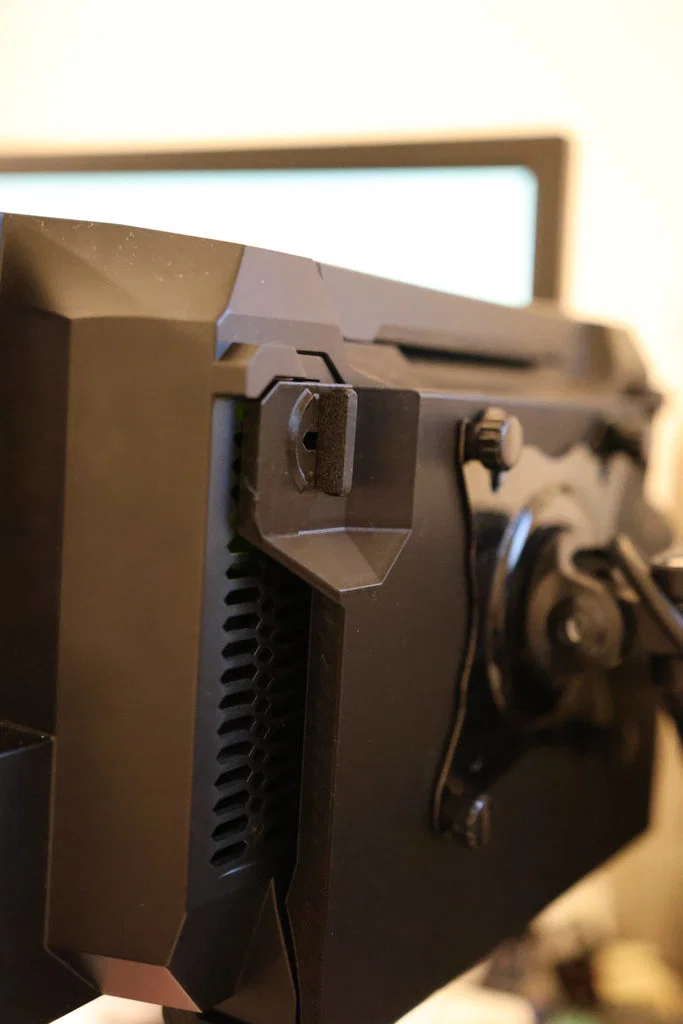

• Thiết kế một mảnh, có hai ngàm khóa nhỏ (locking tabs) để cố định
• In không cần supports – không có overhang nào lớn hơn 45º

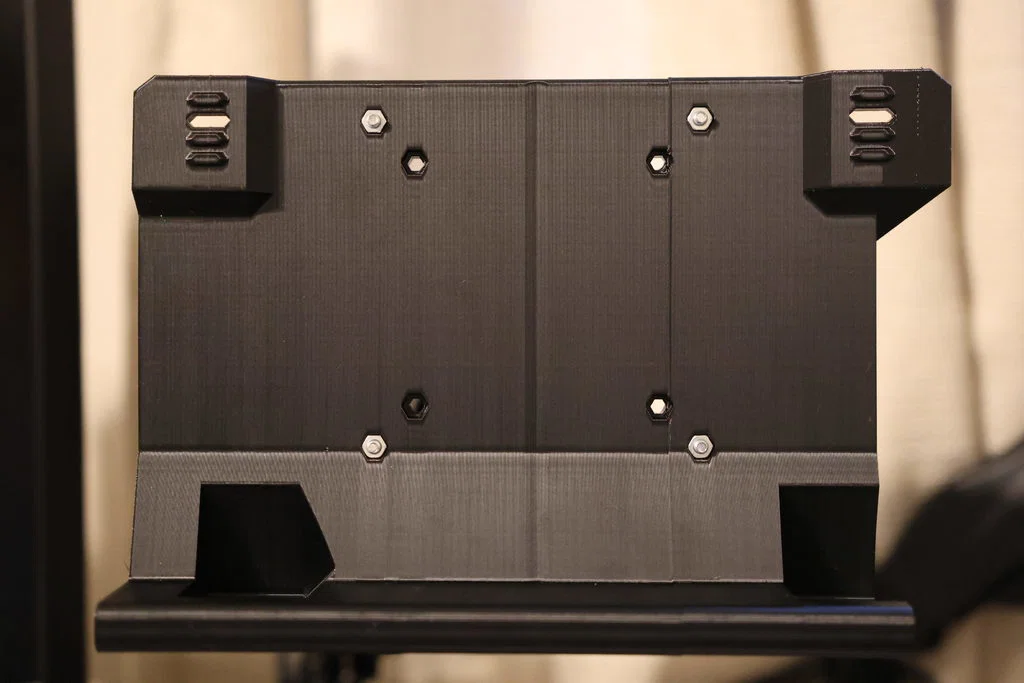

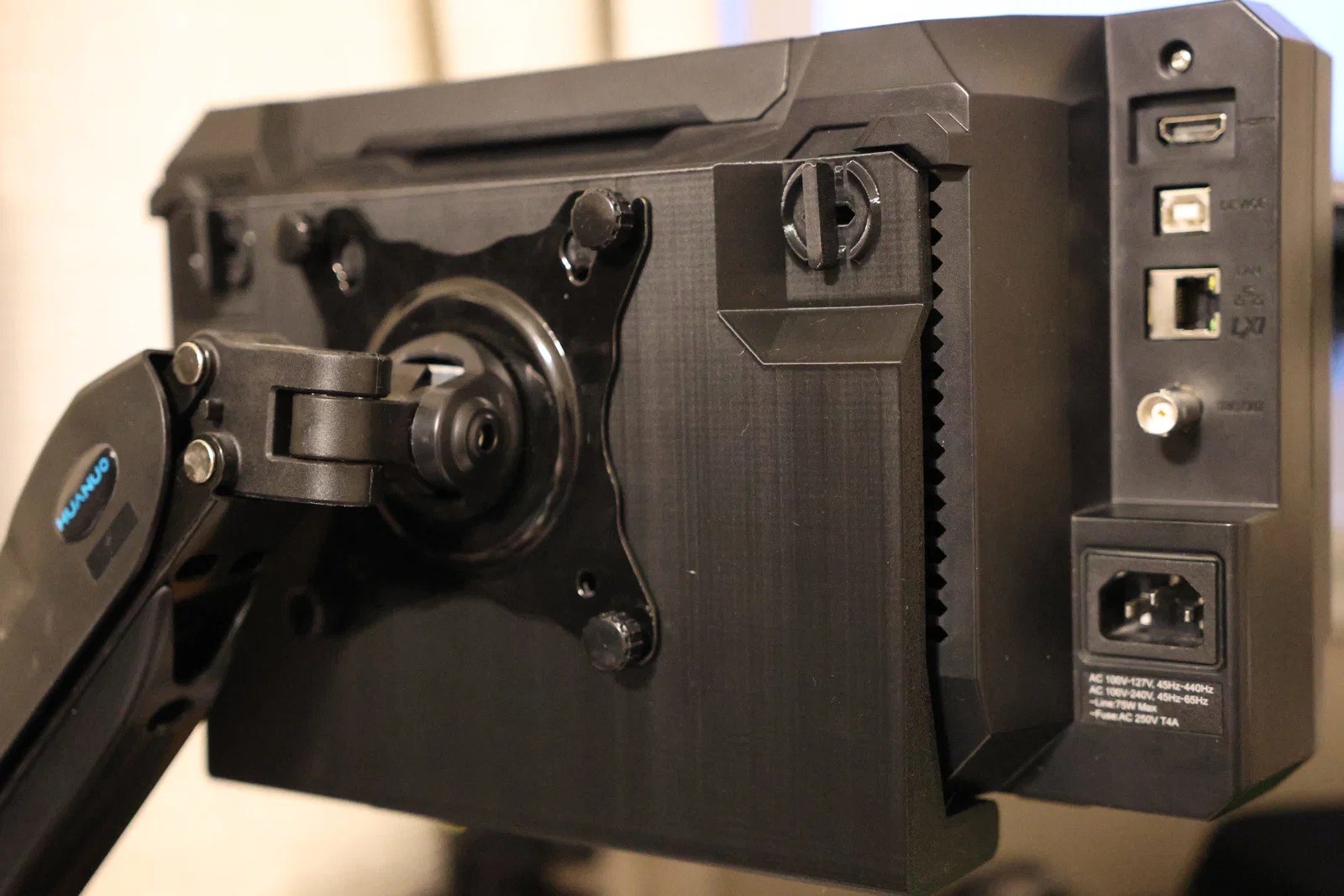

• Tương thích cả hai chuẩn VESA 75mm và 100mm
• Cần 4× M4 Hex Nuts và 4× 15mm (thumb)screws để bắt lên giá đỡ của bạn

Mình đã mất nhiều tháng để thử ý tưởng rồi in/test prototype. Nếu bạn thấy hữu ích, ủng hộ một ít tip sẽ rất đáng quý và cũng là động lực để mình làm & chia sẻ thêm!

Có câu hỏi/góp ý? Cứ để lại comment ở đây hoặc thảo luận trên EEVBlog Forums

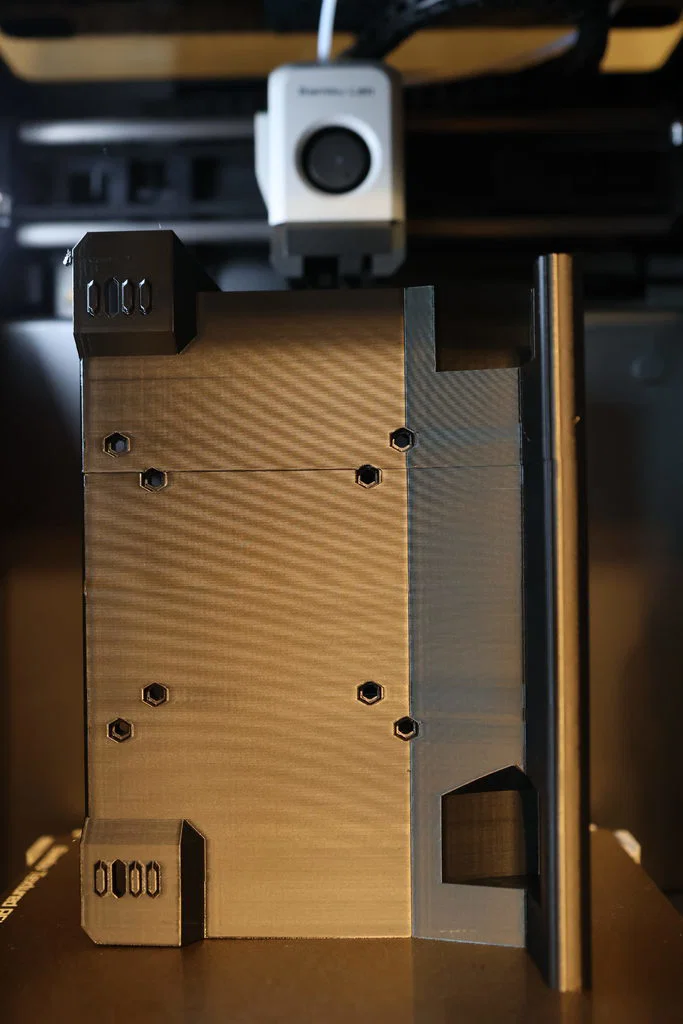

Print Settings

Printer Brand:

Bambulabs

Printer:

Bambu P1S

Rafts:

No

Supports:

No

Resolution:

0.20mm

Infill:

15%

Filament: n/a PETG


Notes:

Mình đề xuất tăng mật độ infill quanh các lỗ bắt vít.

Mình có gặp chút vấn đề bám bàn in do diện tích tiếp xúc với build plate khá nhỏ. Nên dùng brim.

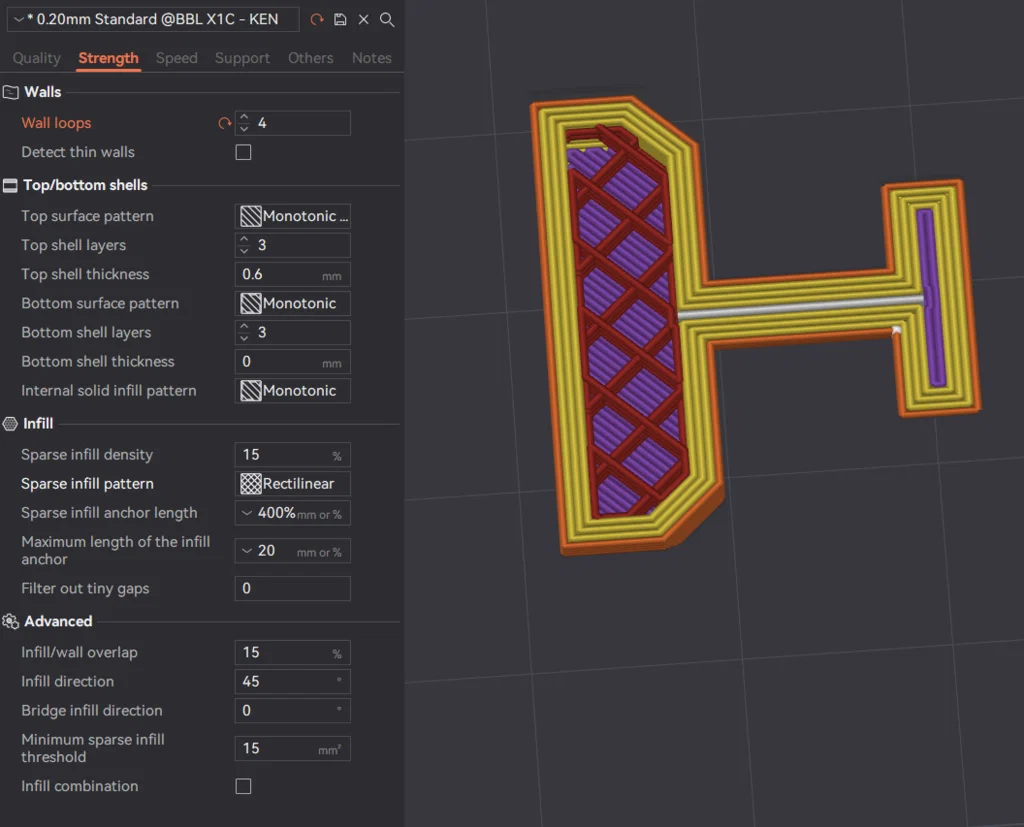

Với locking tab, hãy in với số vòng tường (wall loops) đủ để phần lõi ở giữa hoàn toàn là đường đùn của wall (không có infill) để đạt độ bền tối đa. Với nozzle 0.4mm, layer height 0.20mm, line width 0.42mm thì tối thiểu là 4 wall loops.

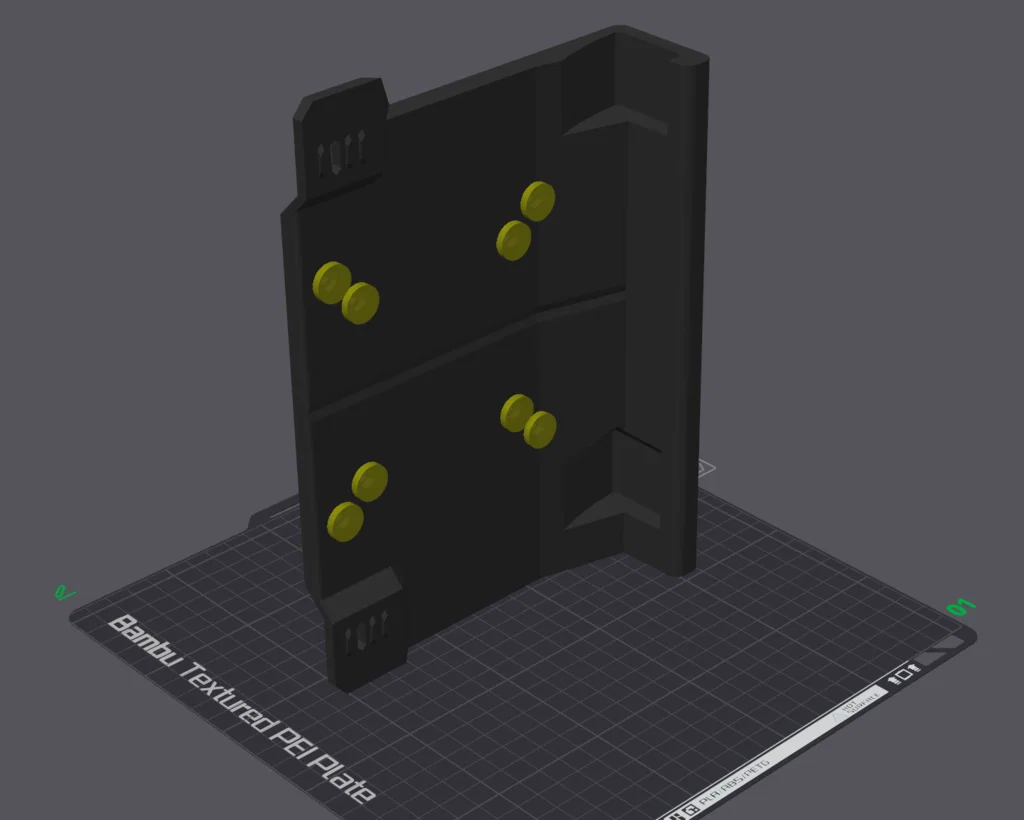

Mình có kèm file 3MF với các thiết lập này cho Bambu/Orca slicer.

Post-Printing

Instructions

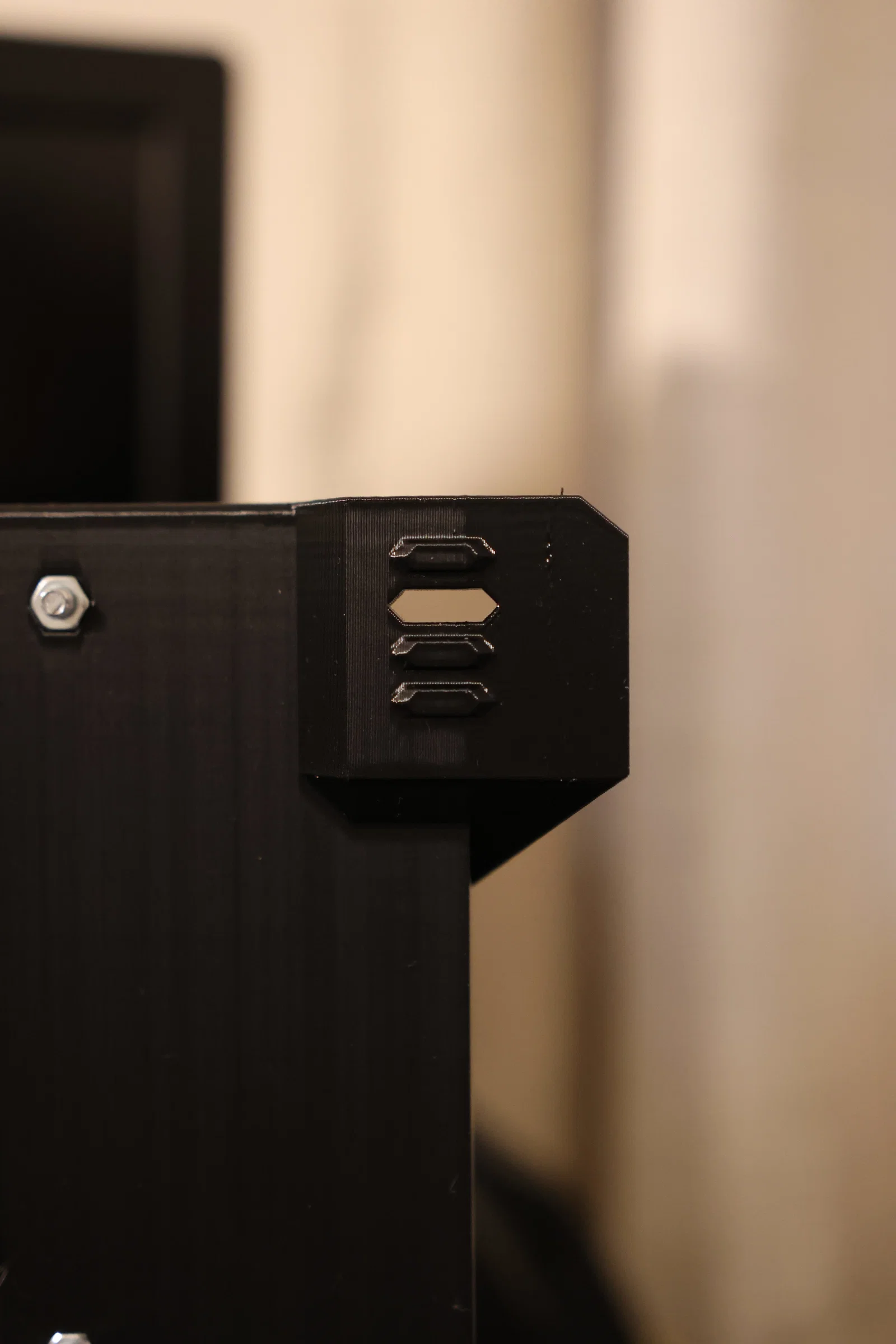

In phần mount chính và 2 bản Locking Tabs. Khi đặt oscilloscope lên mount, hai khe trên mount phải khớp chuẩn với các khe ở mặt lưng của oscilloscope. Luồn mỗi locking tab vào từng khe rồi xoay 90 độ.
