Godox Gobo Projector V1 AD200PRO AD100PRO

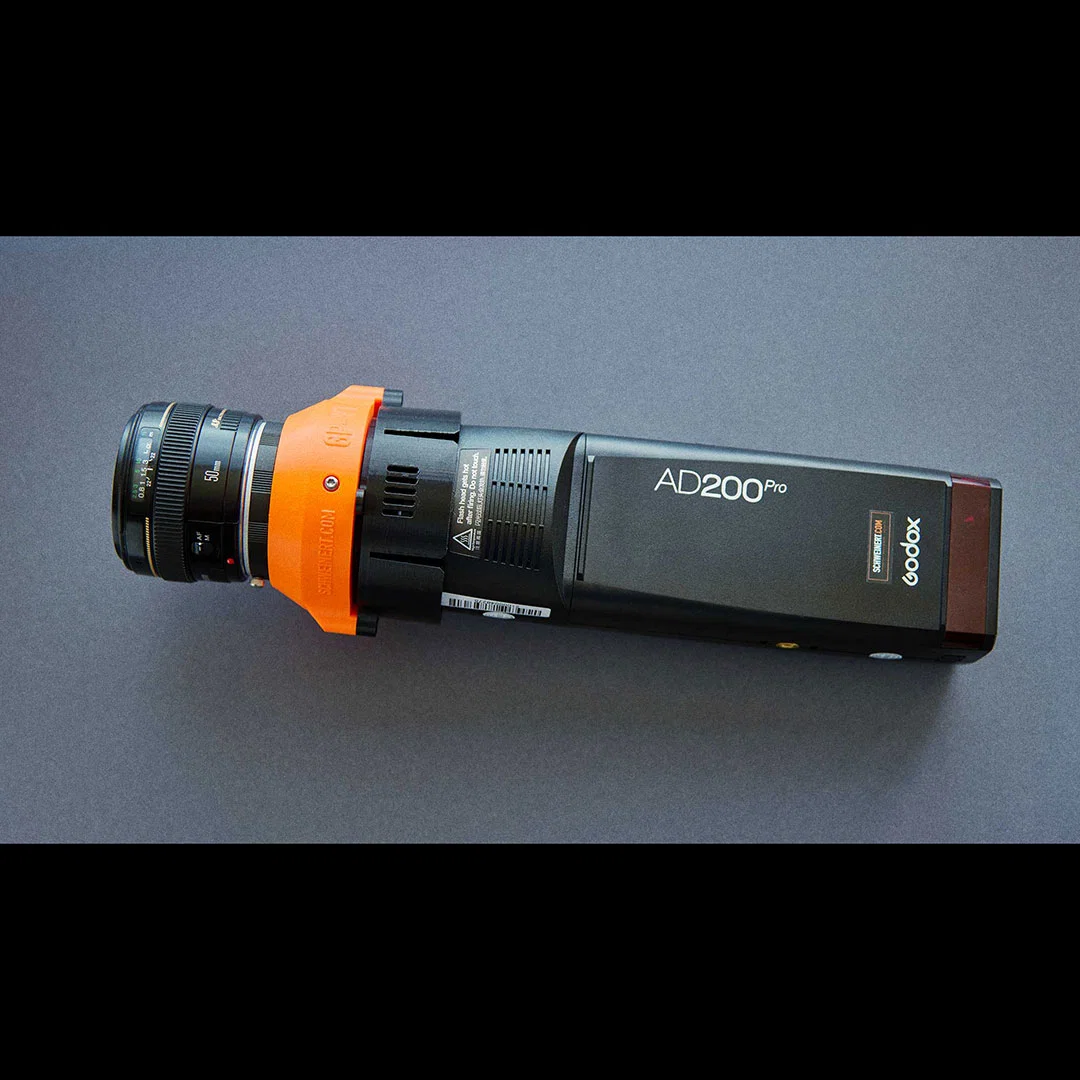

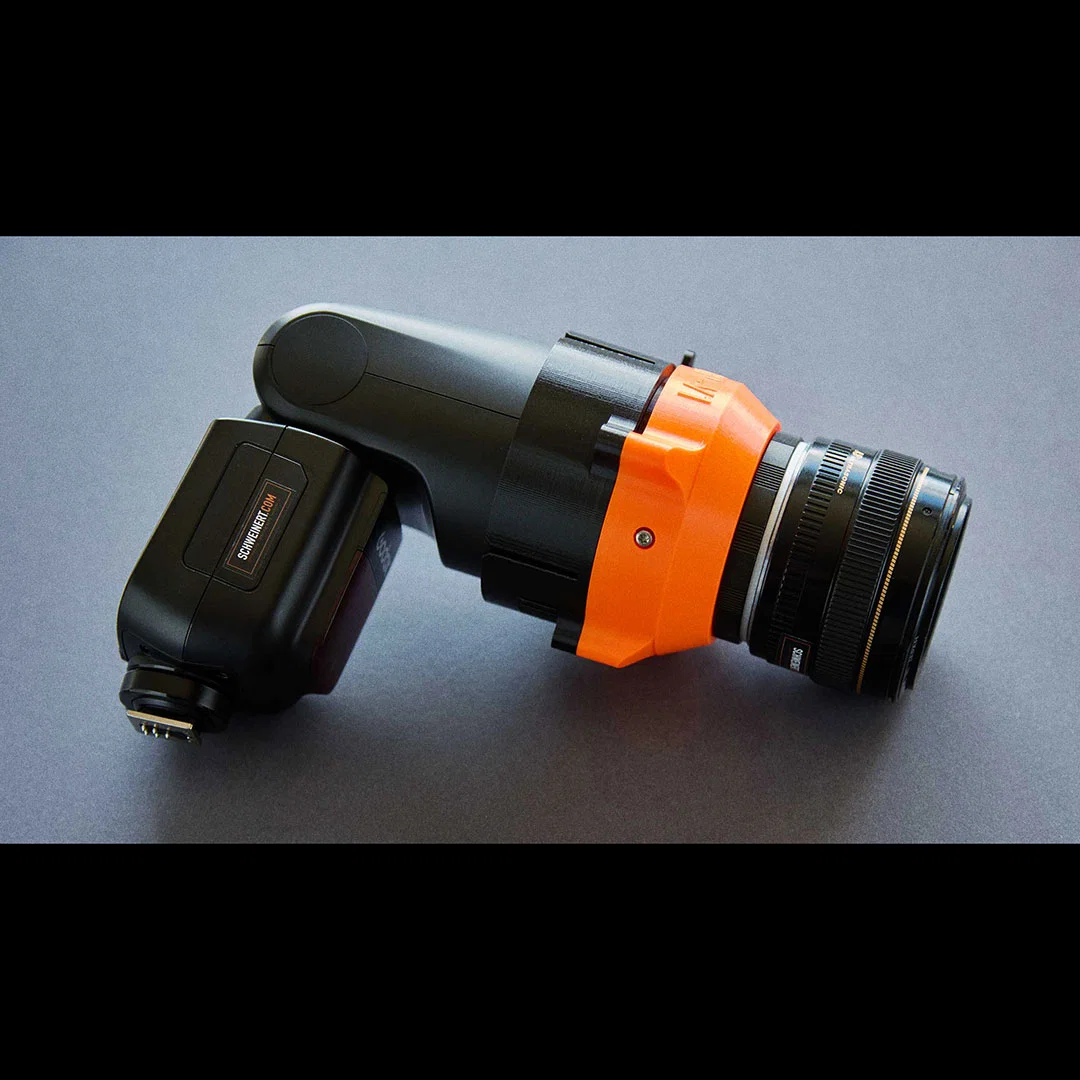

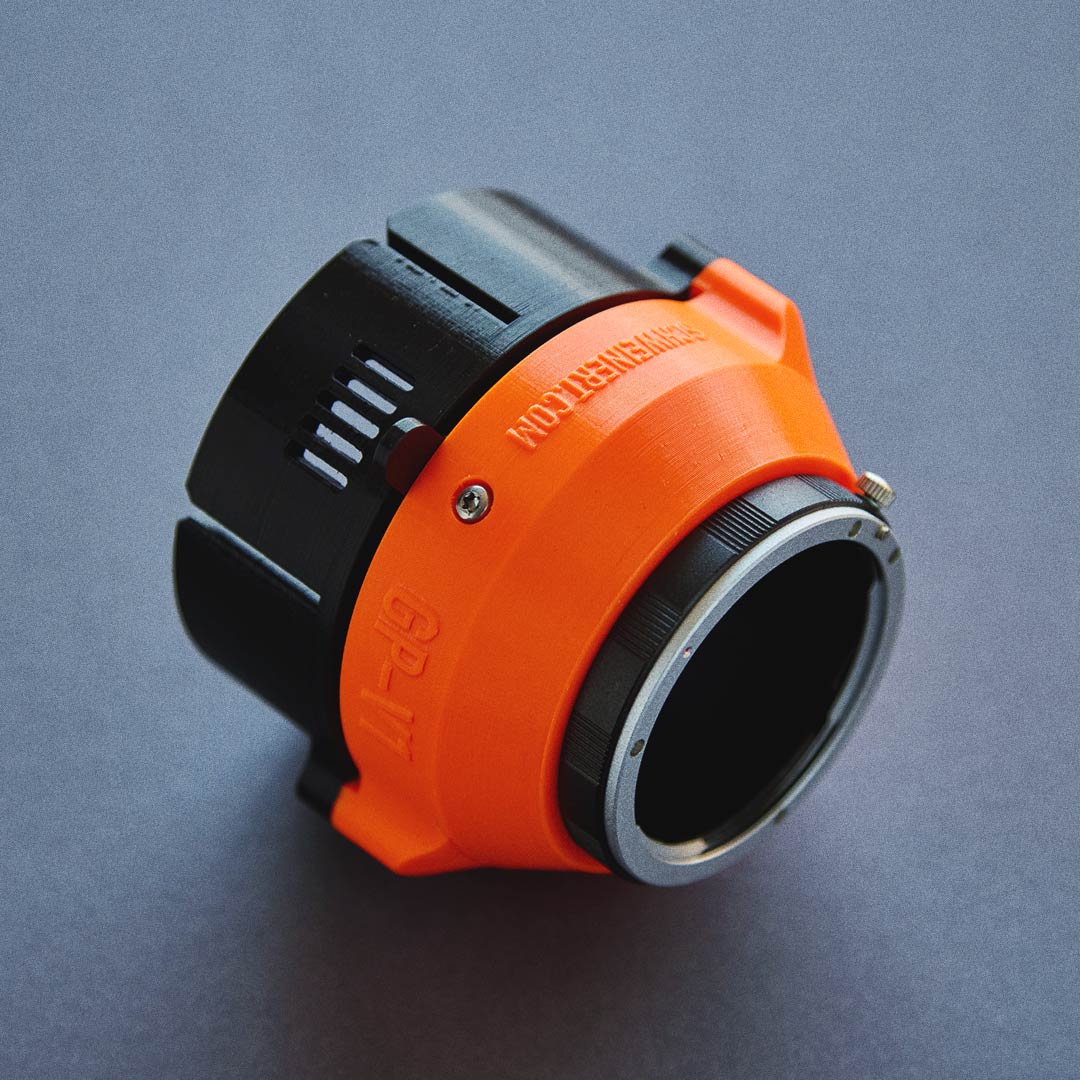

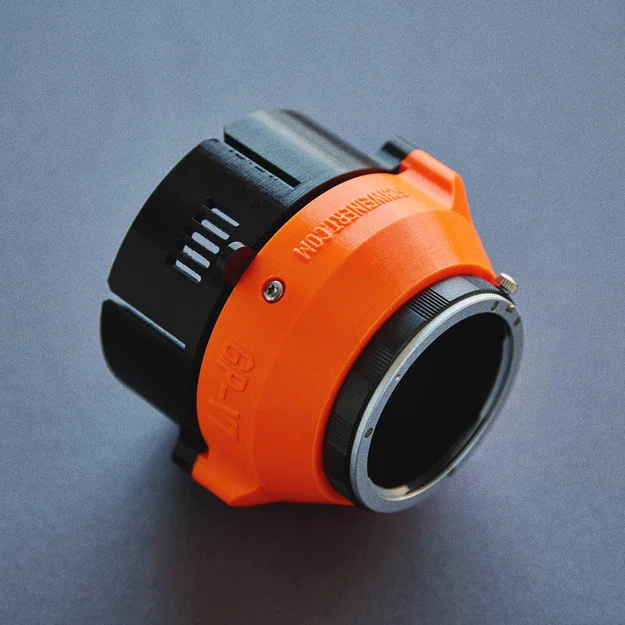

Mình đã thiết kế một gobo projector nhỏ gọn, tương thích với flash Godox V1, AD100 PRO, AD200 PRO khi dùng đầu tròn H200R. Mình cần một món gọn nhẹ để mang đi chụp On-Location.

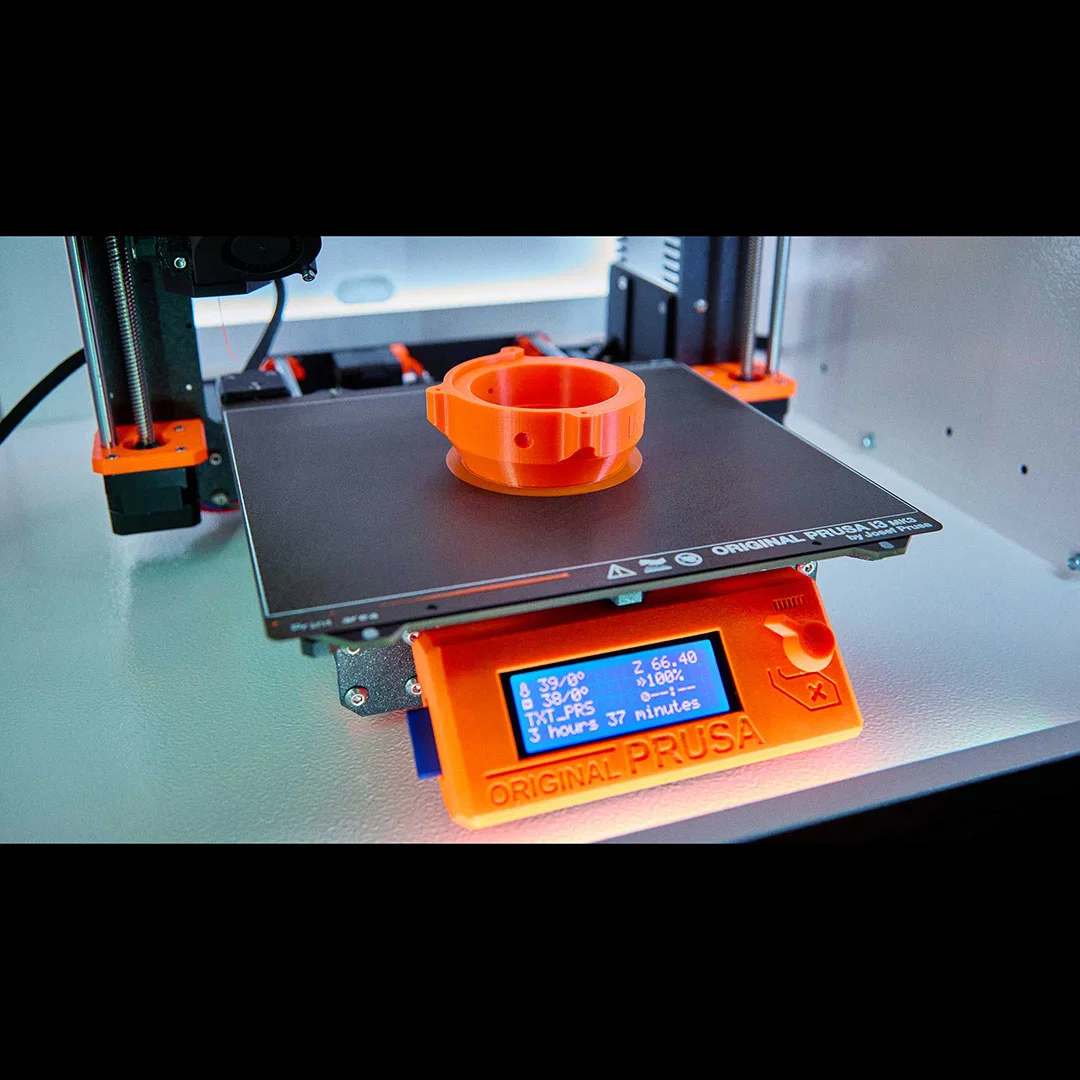

Không cần supports nếu in đúng như hình minh hoạ. Mình chỉ thêm brim khi in phần gobo lens holder. Vật liệu mình dùng là PETG vì nó cần hơi mềm dẻo một chút để ôm khít vào flash.

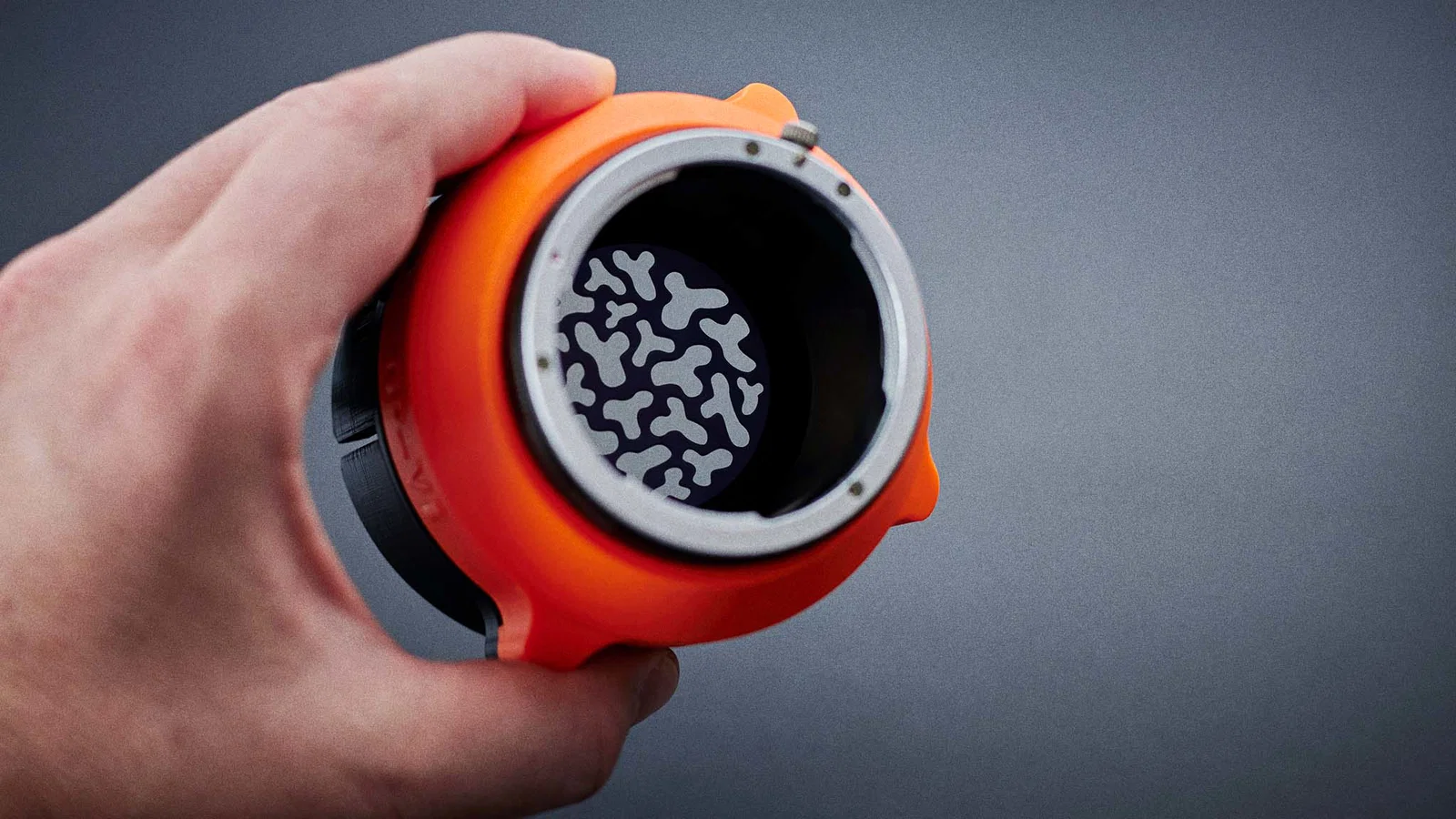

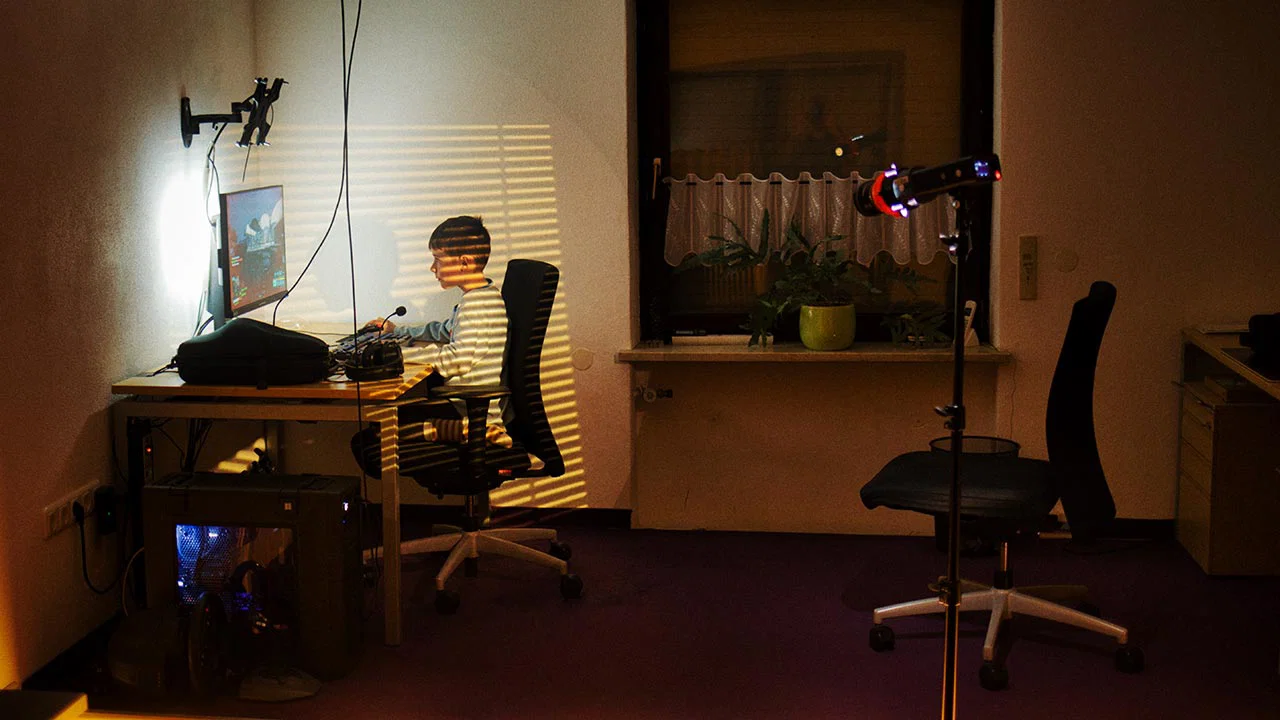

Nó làm được gì? Với flash projector này, bạn có thể chiếu các hoạ tiết nghệ thuật hoặc slide frame. Nó cũng hay dùng trong chụp thời trang để tạo các vệt sáng dạng sọc lên mẫu và background, hoặc trong chụp món ăn để ánh sáng nhìn “organic” hơn. Mình sẽ up thêm vài mẫu khi có thời gian chụp.

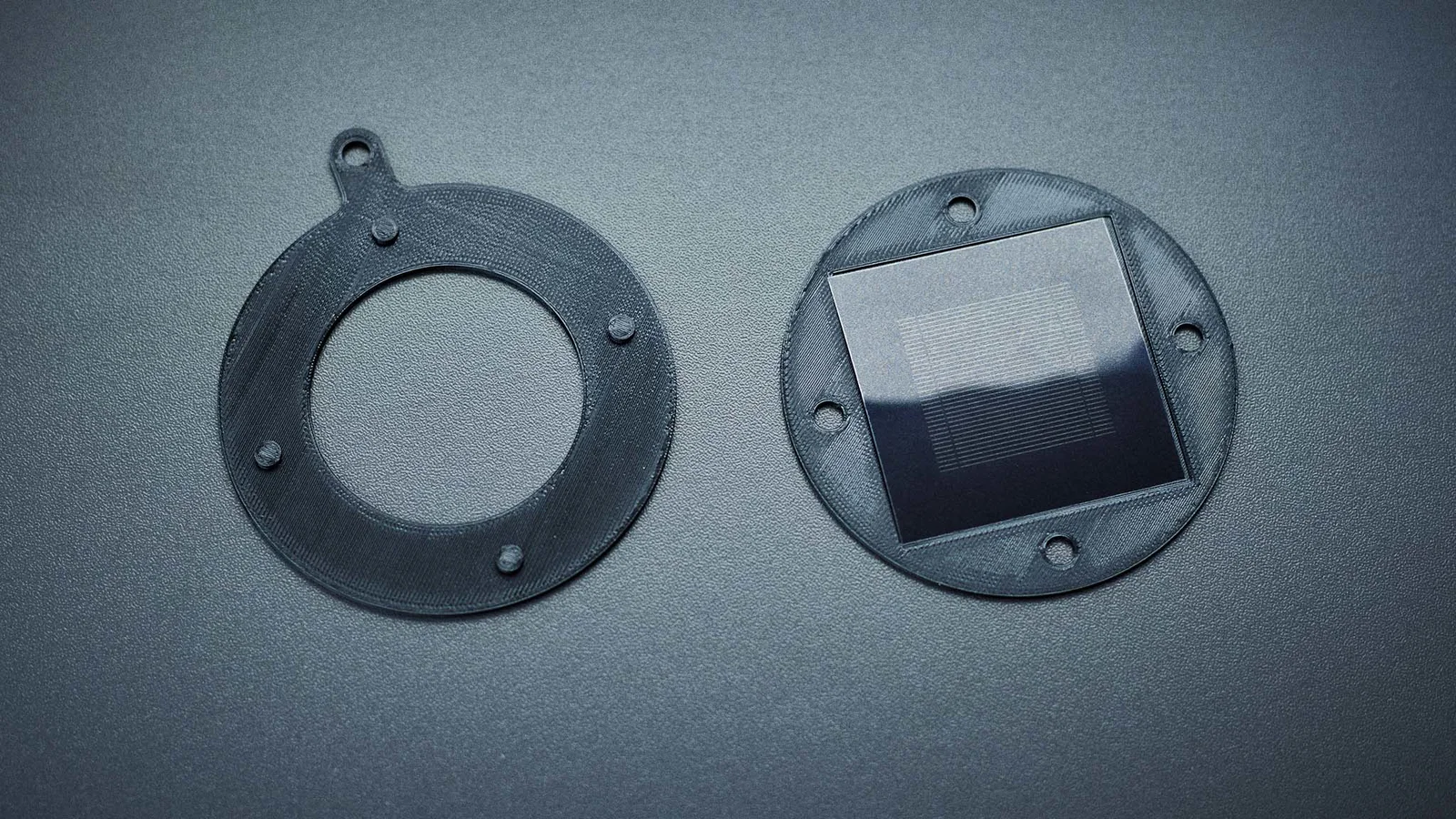

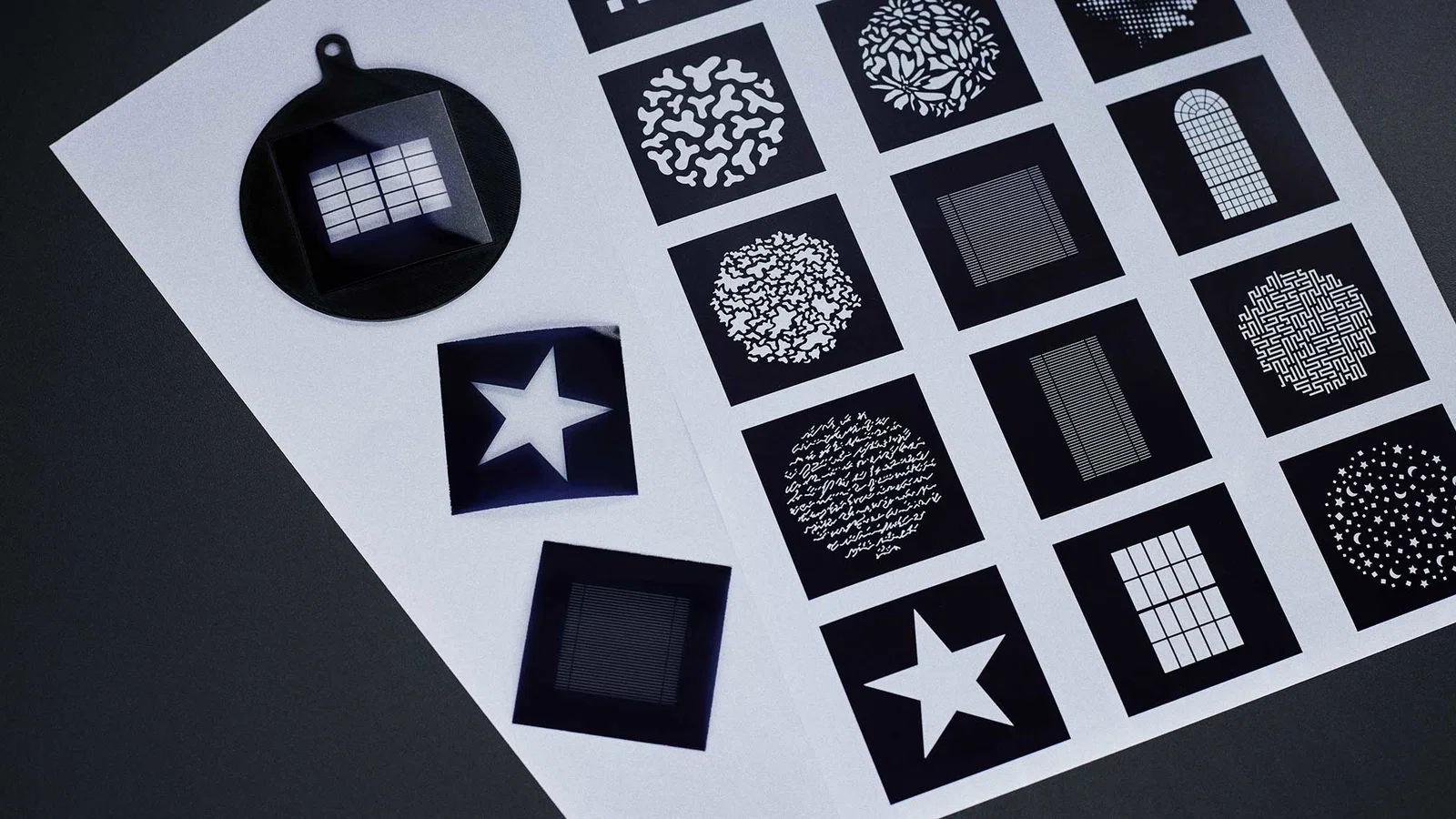

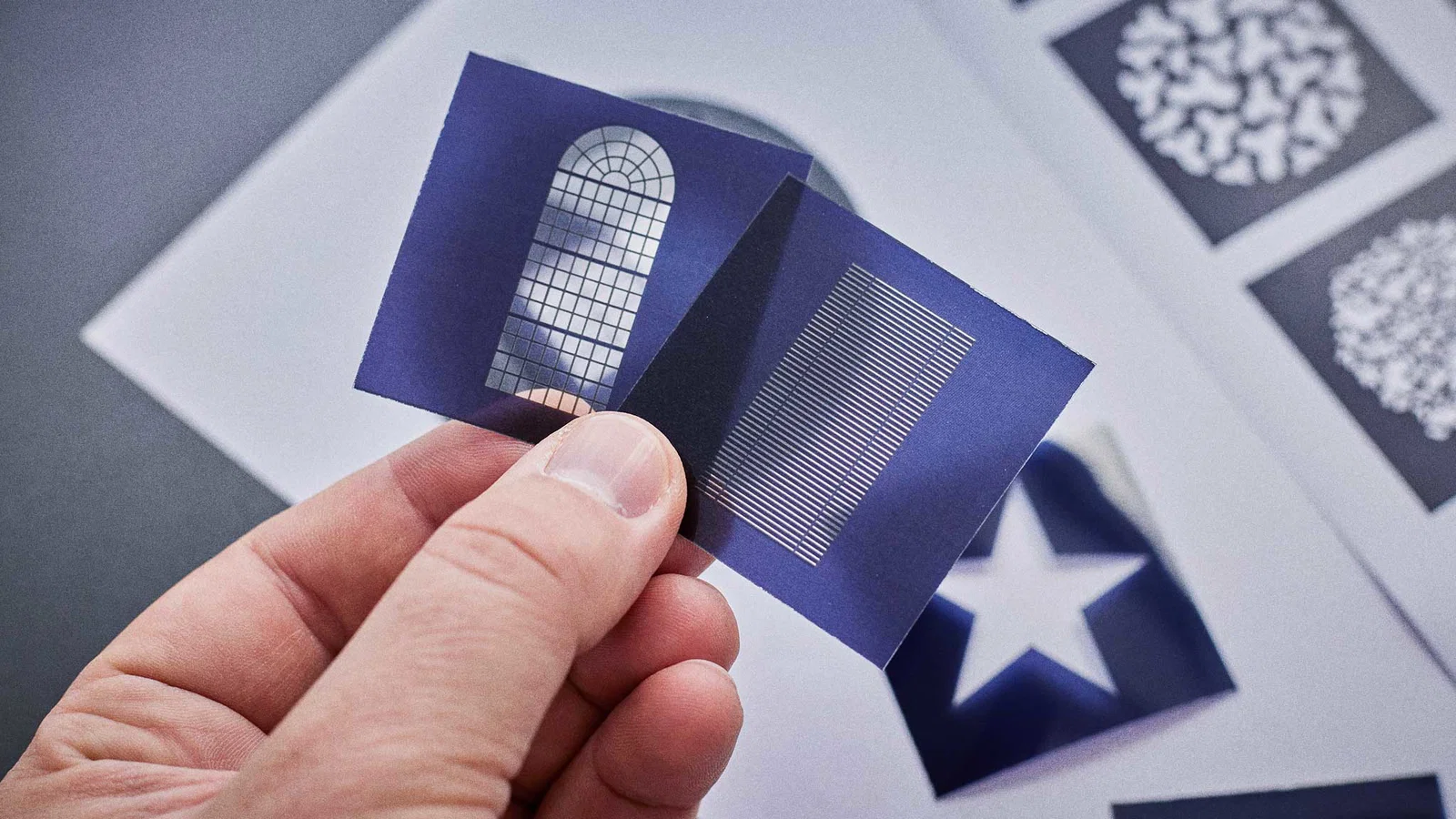

Mẹo PRO: Với hai holder đi kèm “gobo_gel_diffuser_laser_print_001” & “gobo_foil_holder_001”, bạn có thể in bất kỳ hoạ tiết, hình ảnh, v.v. bằng máy in laser lên phim trong suốt (transparent film) rồi dán vào gobo holder. Cách này thì muốn chiếu pattern gì cũng được, cứ thoả sức sáng tạo.

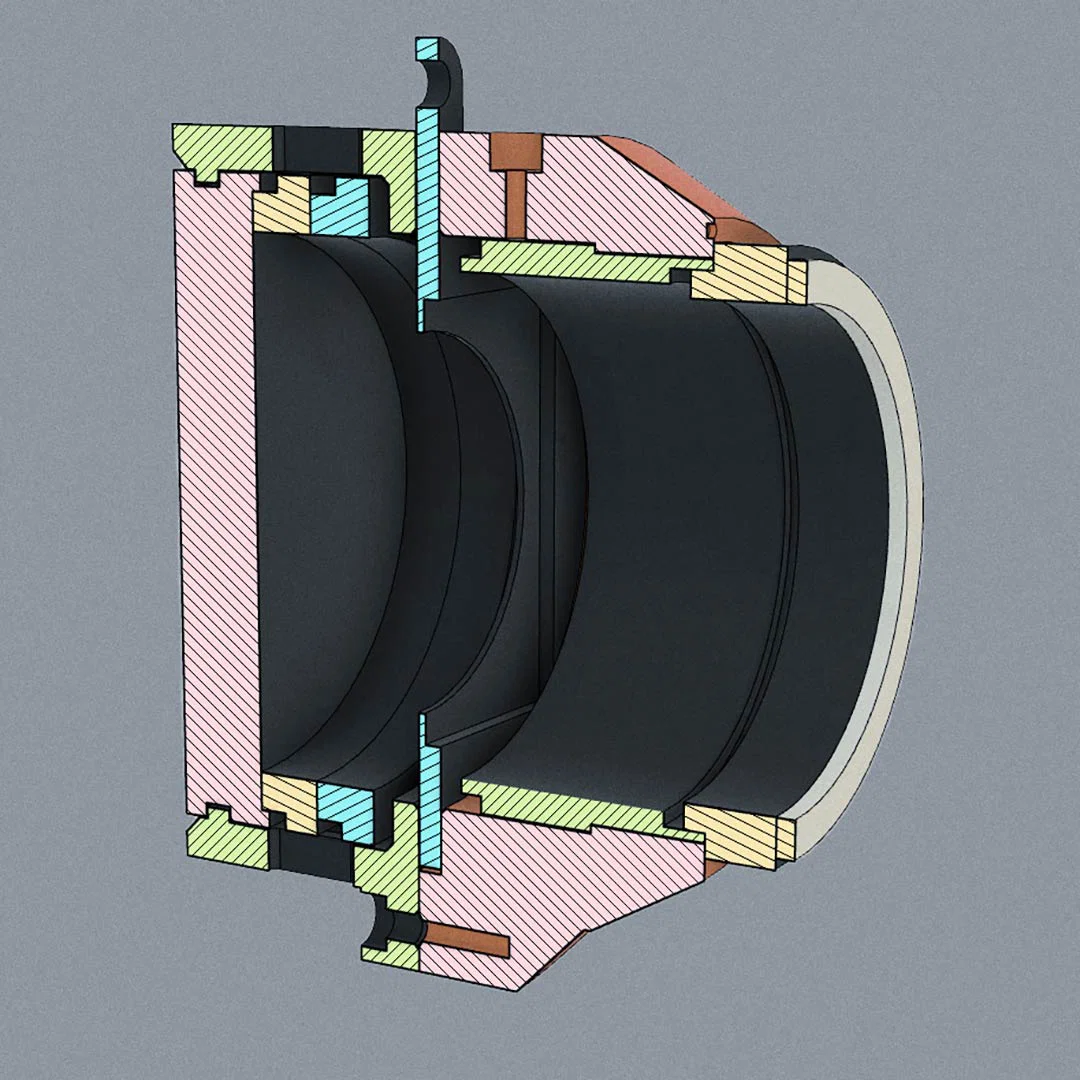

Có kèm file STEP – phòng khi bạn cần chỉnh sửa gì đó. Cứ thoải mái remix nếu bạn có ý tưởng hay hơn về cách làm ngàm gắn lên flash. Mình chưa hài lòng 100% với phần này nhưng thiết kế đơn giản và dùng ổn với mình khi gắn lens nhẹ.

Cập nhật:
Đã thêm “gobo_square_holder.3mf”, một gobo holder cho gobo 50x50mm – thay nhanh, không cần dán keo. Kích thước ngoài là hình vuông 50x50mm và gobo tròn bên trong nên tối đa 43mm đường kính. Mình không thể đính kèm PDF gobo vì có thể dính bản quyền, nhưng bạn có thể tìm rất nhiều gobo miễn phí online dạng PNG, SVG, v.v.

Danh sách vật tư (Bill of materials):
3x ISO 14585 (DIN7981) đường kính 2.9mm x dài 13mm (https://amzn.to/3WgKty1)
3x ISO 14585 (DIN7981) đường kính 2.9mm x dài 9.5mm (https://amzn.to/4bVYsz6)

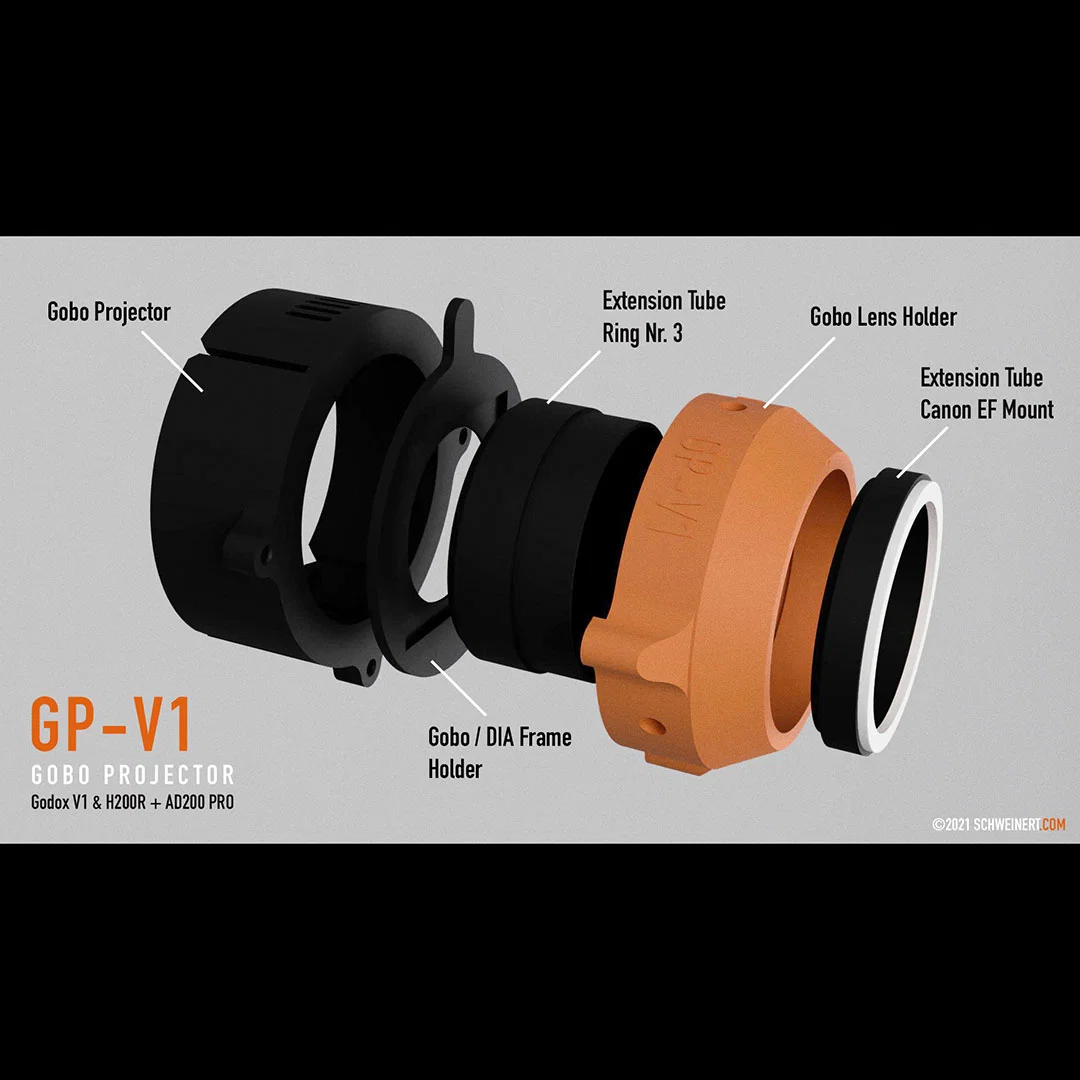

1x Canon EF Macro Extension Tube (https://amzn.to/3Ysffqa)
Mình có thể nhận hoa hồng từ các đơn mua đủ điều kiện (không phát sinh thêm chi phí cho bạn)

Toàn bộ chi tiết kèm ảnh test mẫu và cách lắp trên blog của mình ở đây:
https://www.schweinert.com/diy-gobo-projector-godox-v1-ad200/

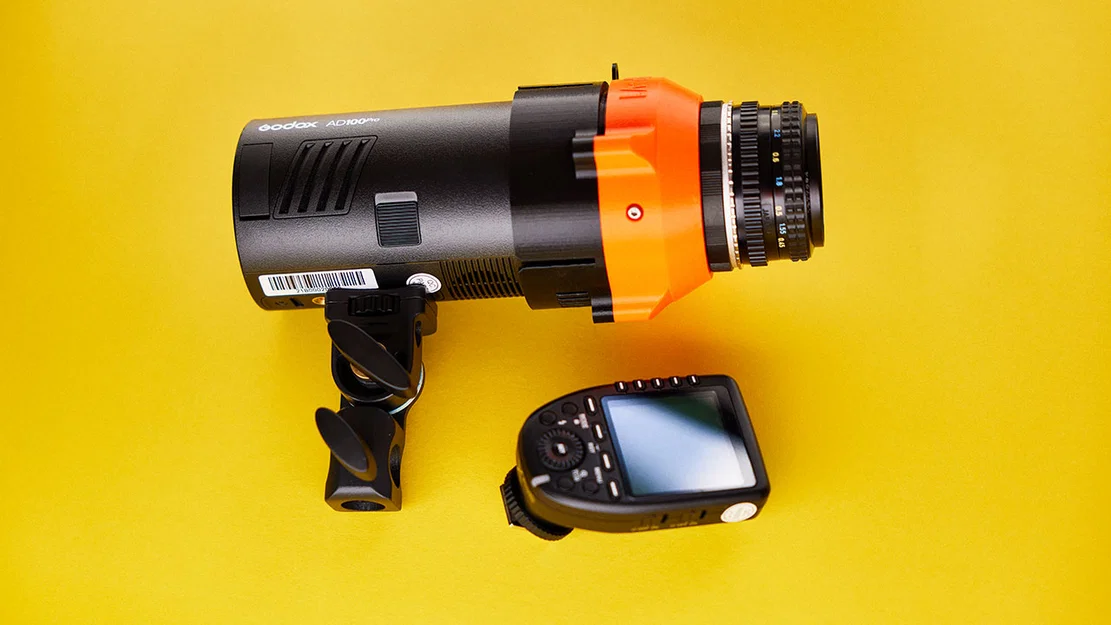

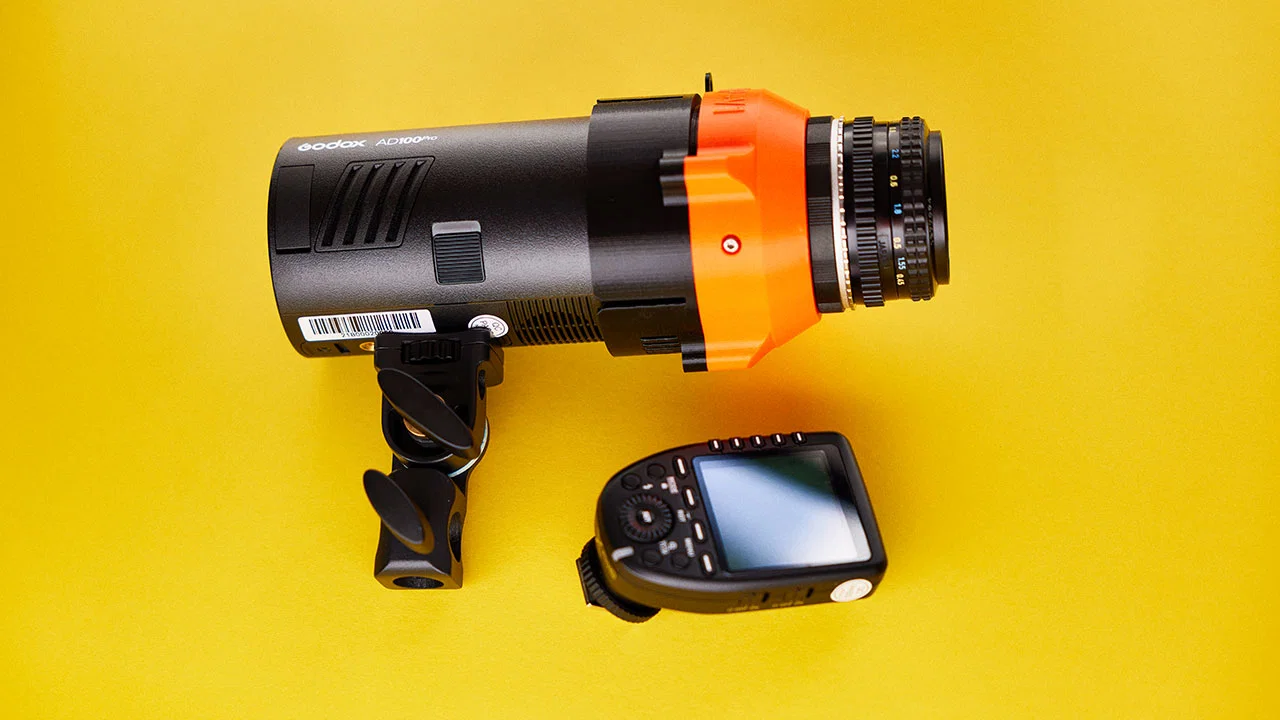

Cập nhật cho Godox AD100 Pro & V1:
https://www.schweinert.com/diy-gobo-projector-godox-ad100-pro/
