Ống dẫn gió trước (Front Air Duct) cho EcoFlow Wave 2

Tấm adaptor để gắn ống (hose) vào mặt trước của máy lạnh EcoFlow Wave 2.

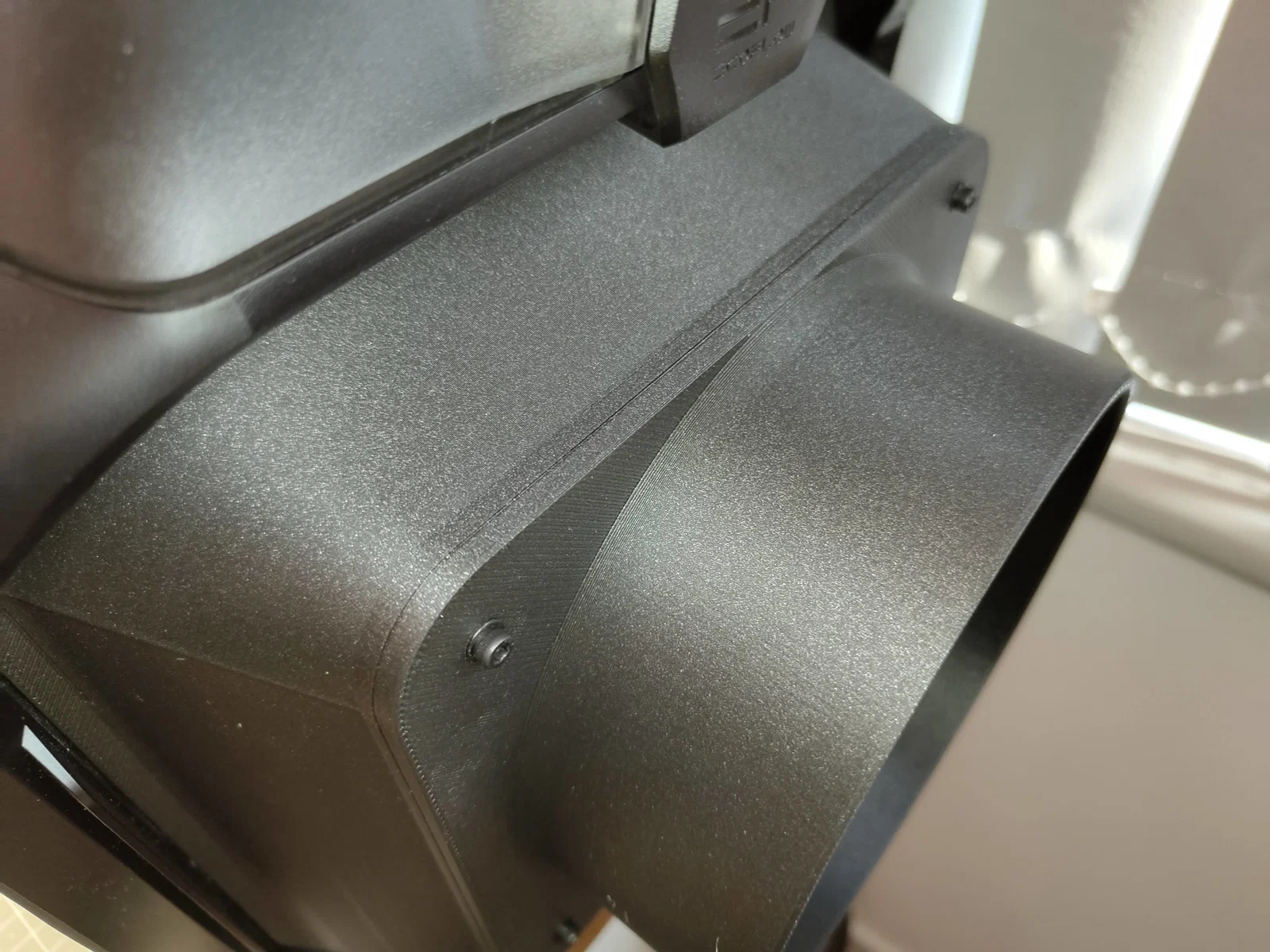

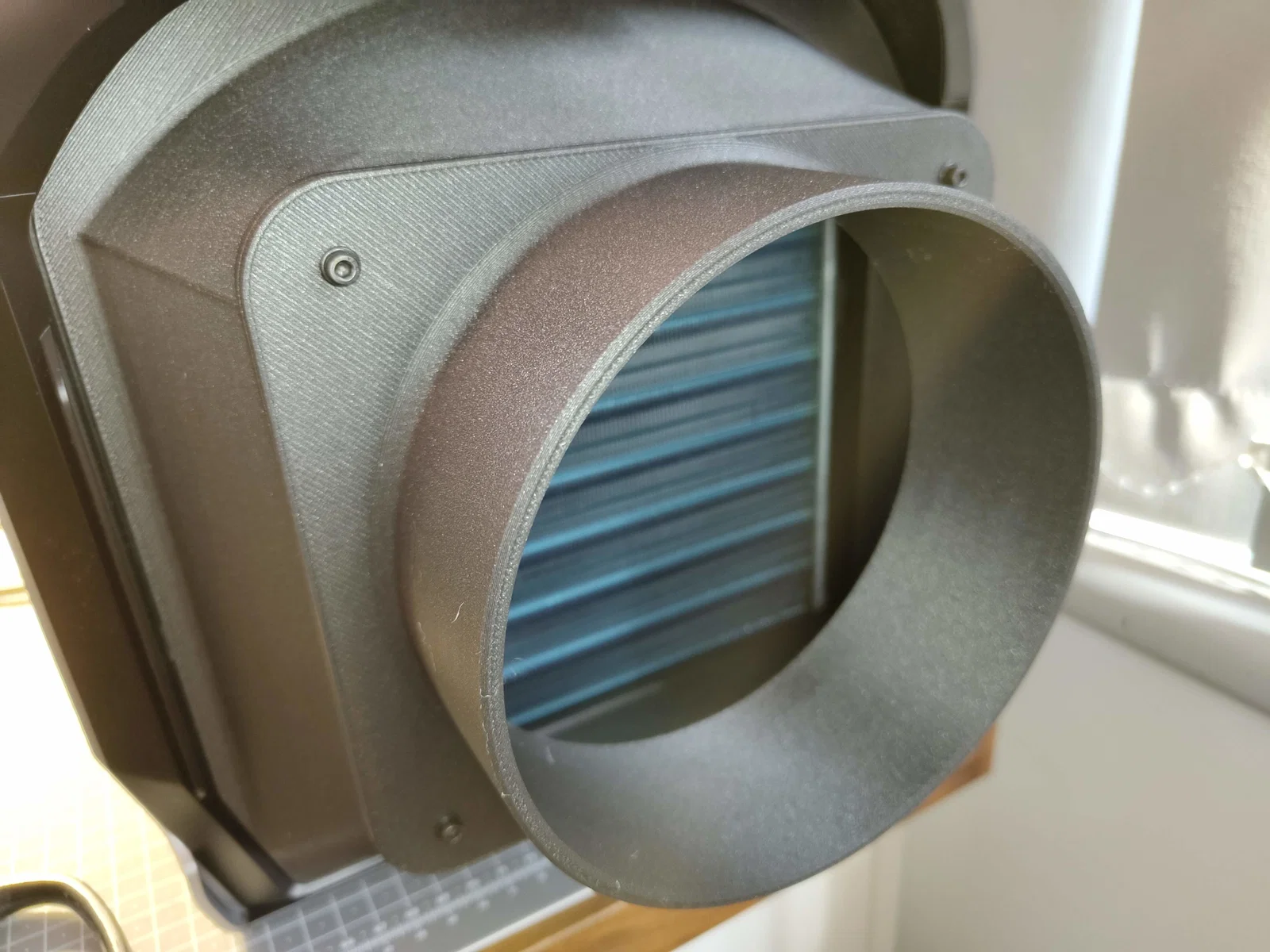

Mình thiết kế adaptor với ngàm (mount) kiểu “universal” để ai cũng có thể remix cho mọi kích thước hệ thống ống dẫn (ducting). Trong file có kèm tấm gắn ống 150mm.

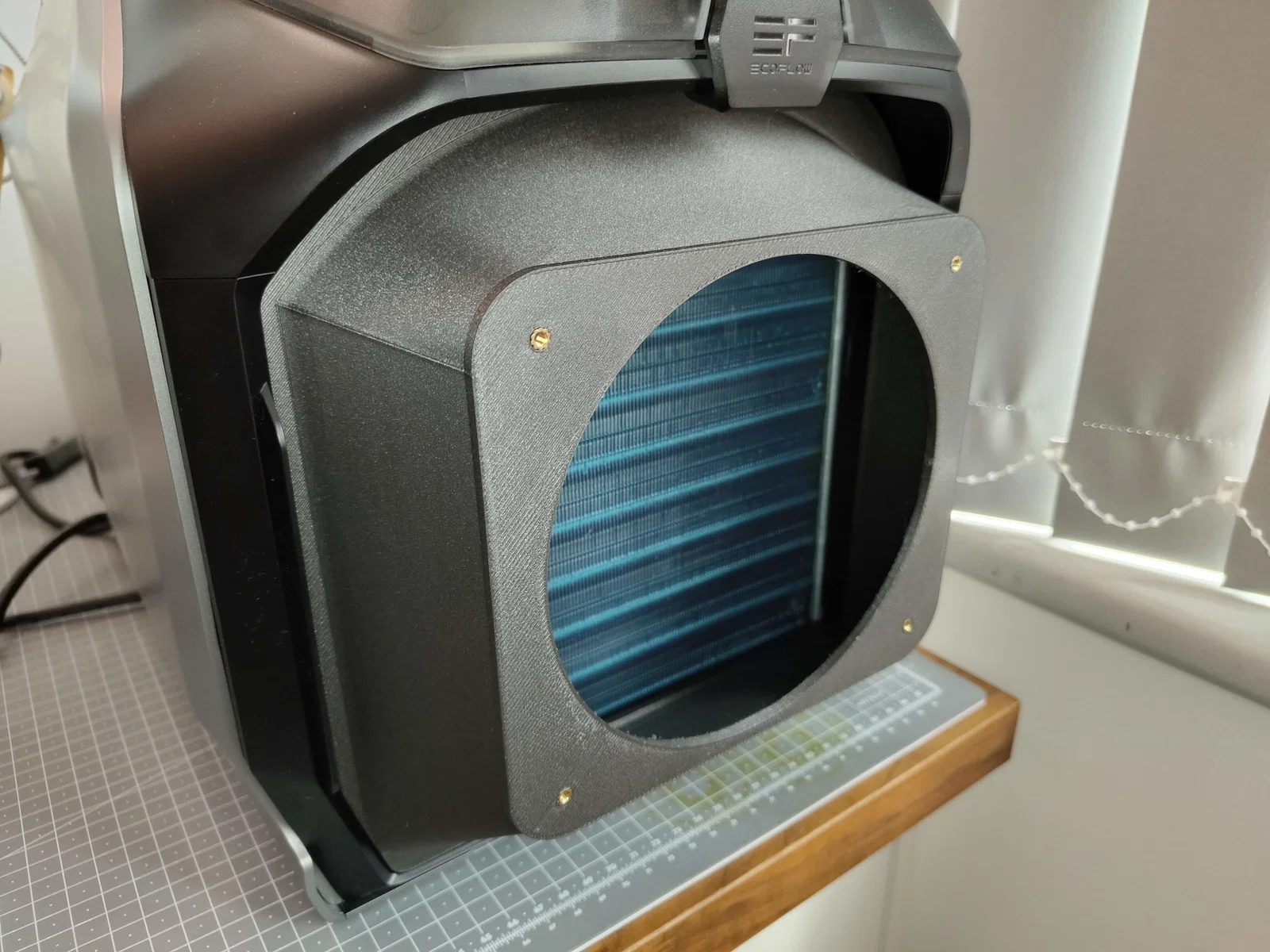

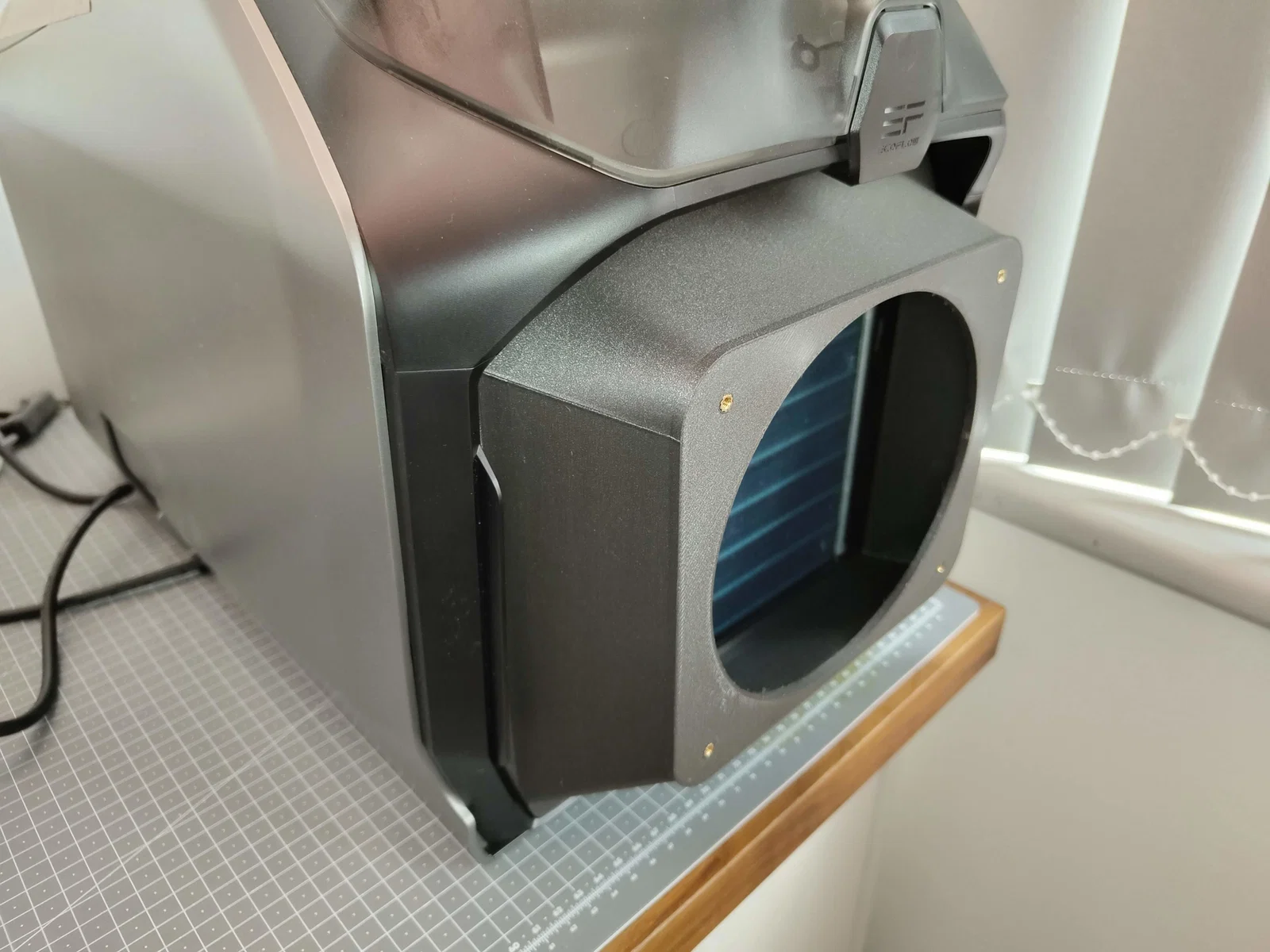

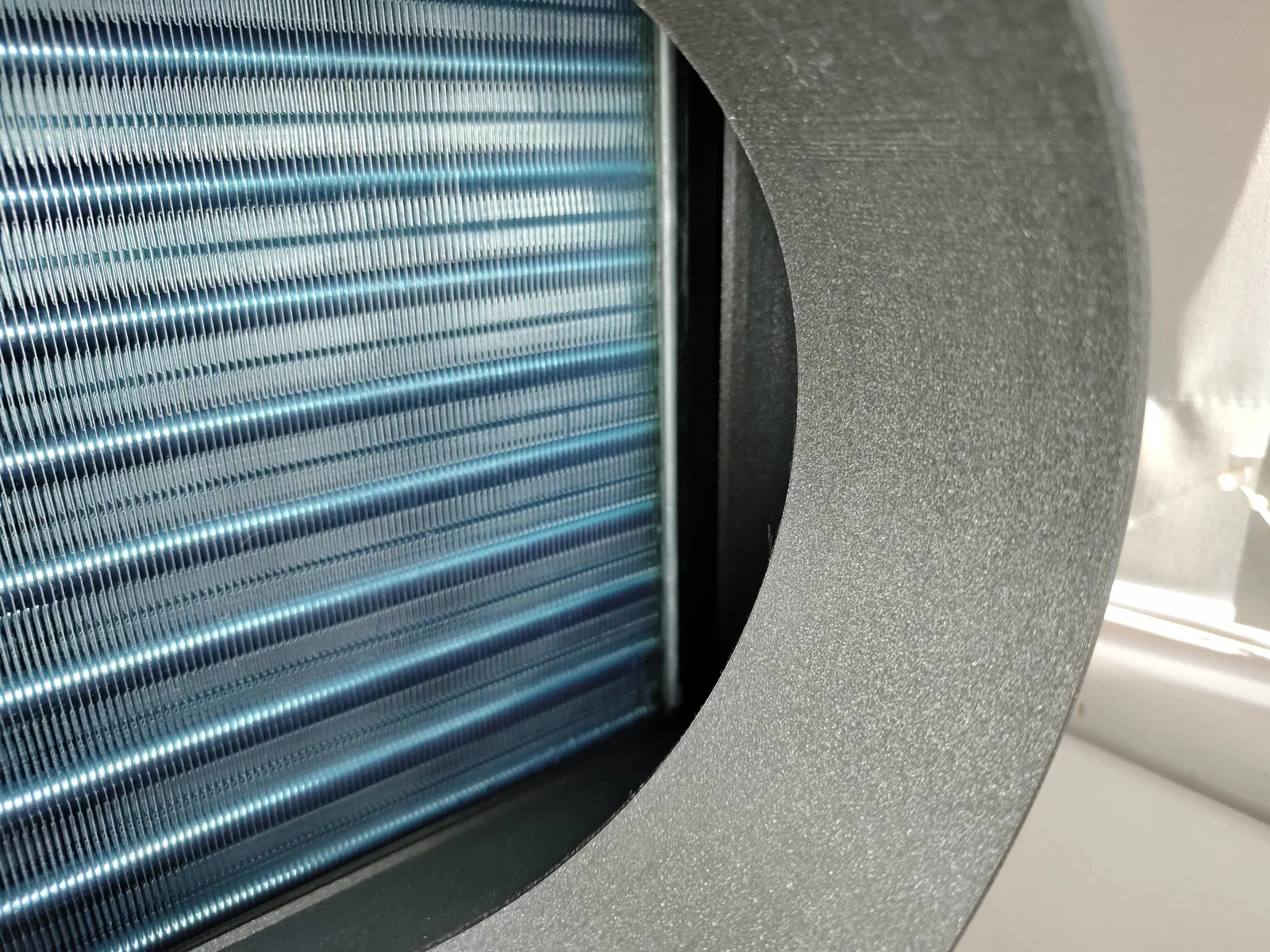

Adaptor này thay thế cho lưới lọc (filter) dạng gài ở mặt trước. Để lắp đúng khít, nhớ canh sao cho 2 ngàm phía trên nằm đúng trong các khe cắt, và các ngàm hai bên được đặt lọt vào trong vỏ. Mình thấy tấm này khít tới mức không cần cái ngàm kẹp phía dưới như trên tấm zin. Tuy vậy, thiết kế vẫn có vài lỗ bắt ở phía dưới nếu bạn muốn gắn thêm một dạng kẹp/clip bổ sung.

Tấm mặt trước được thiết kế dùng M3 heat set inserts. (OD 5mm, H 4mm)

NOTE:

Thiết kế có chừa một lớp 0.2mm phía dưới phần overhang nên có thể in không cần supports trên máy in đã cân chỉnh tốt.
