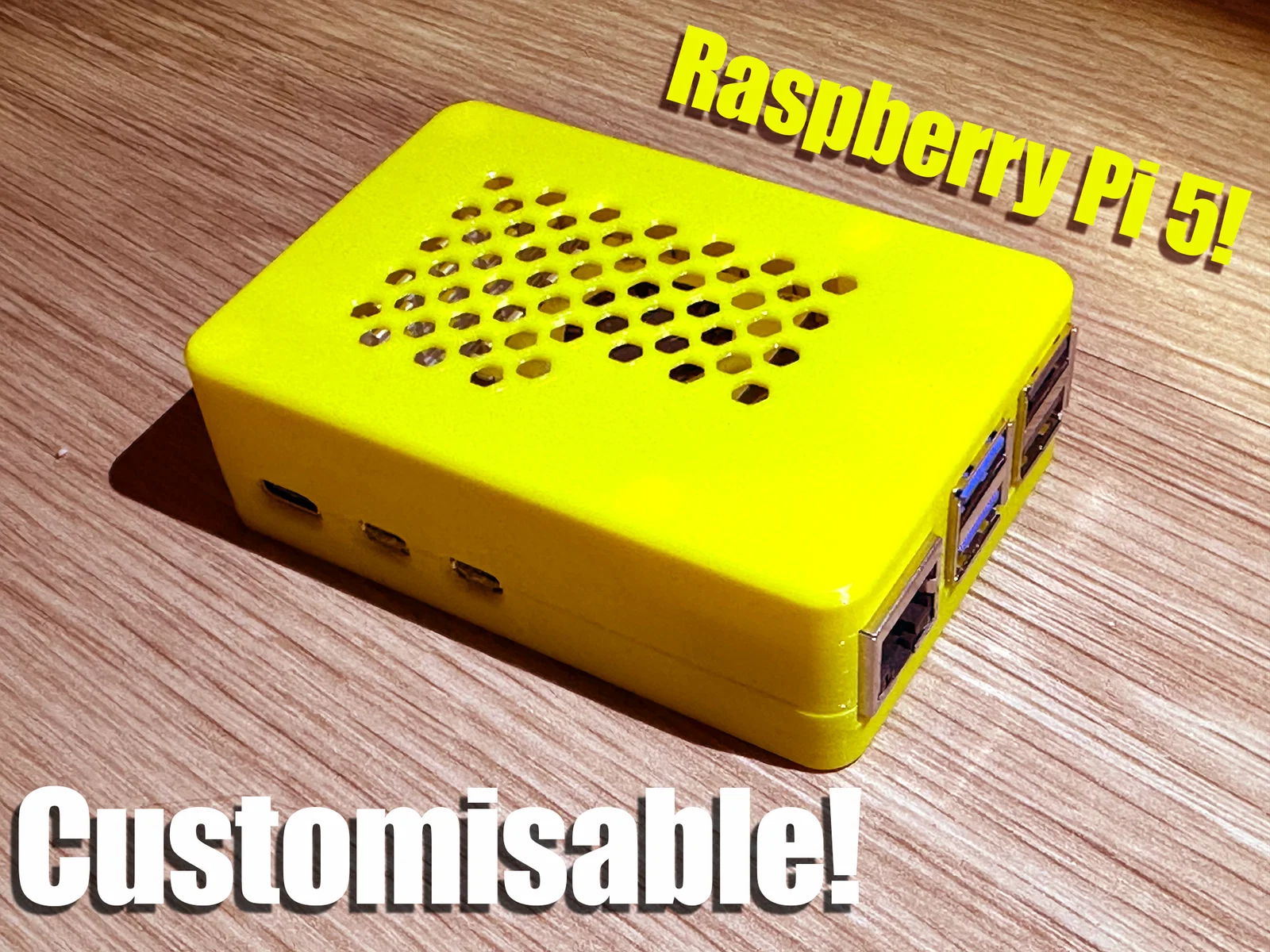

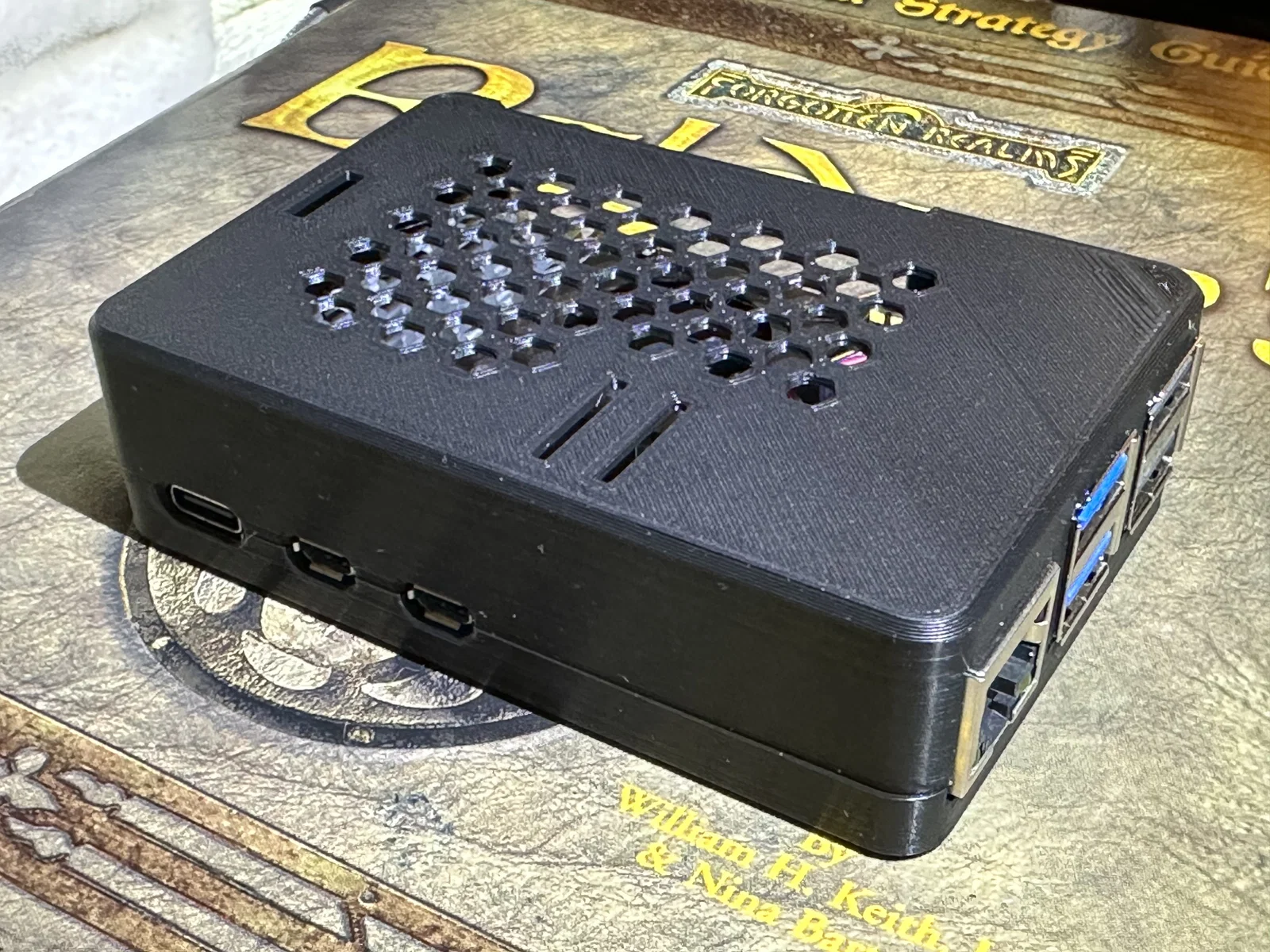

Case Raspberry Pi 5 (tuỳ biến)

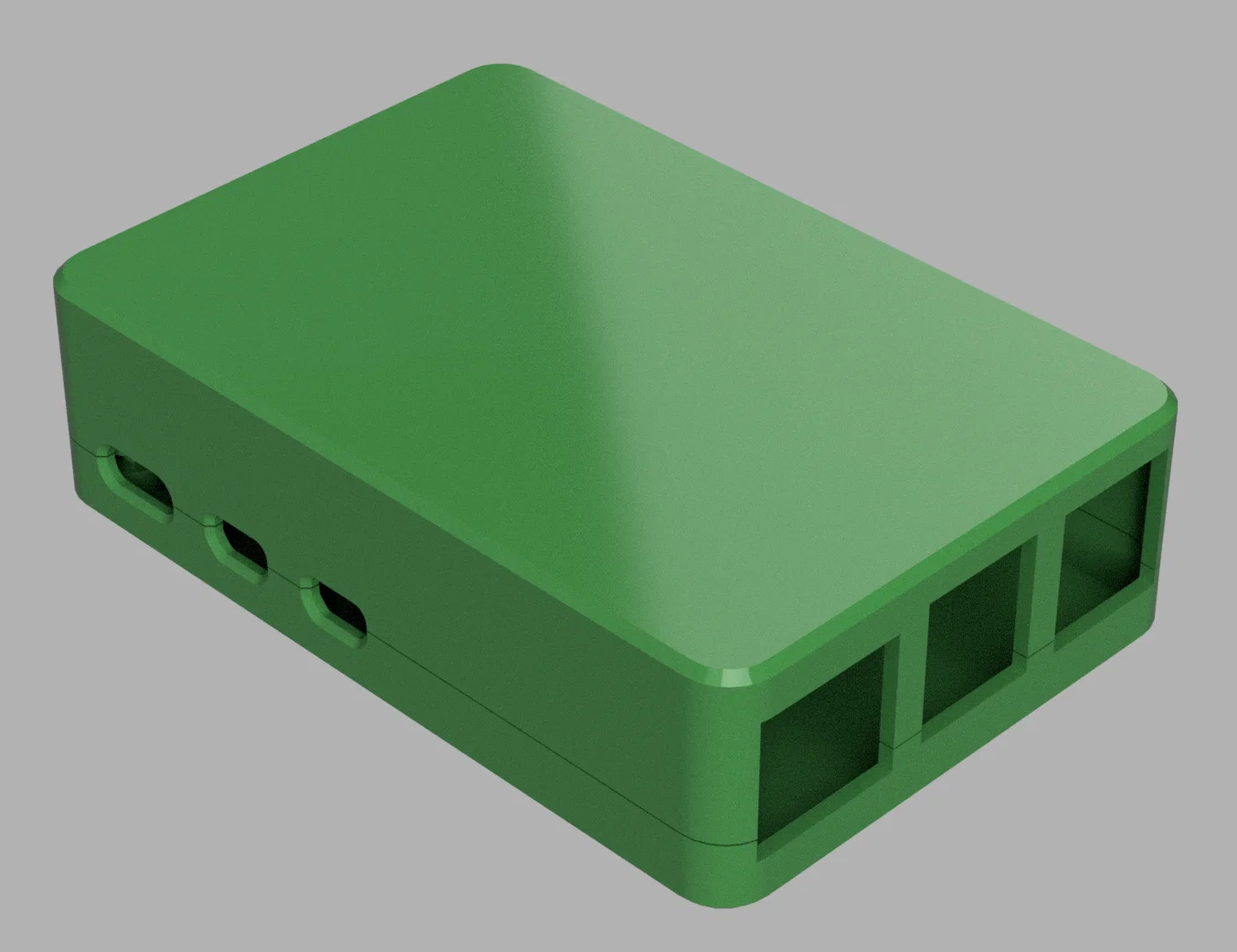

Đây là một case Pi 5 kiểu press-fit (lắp ép), có các tuỳ chọn customisable cho khe thông gió (vents) và các cổng (ports), đồng thời cũng hỗ trợ active cooler (tuỳ chọn).

V1.1 có khe hở (clearances) “dễ thở” hơn, ít gân ép (crush ribs) hơn và các chốt dài có thêm độ loe nhẹ (slight taper).

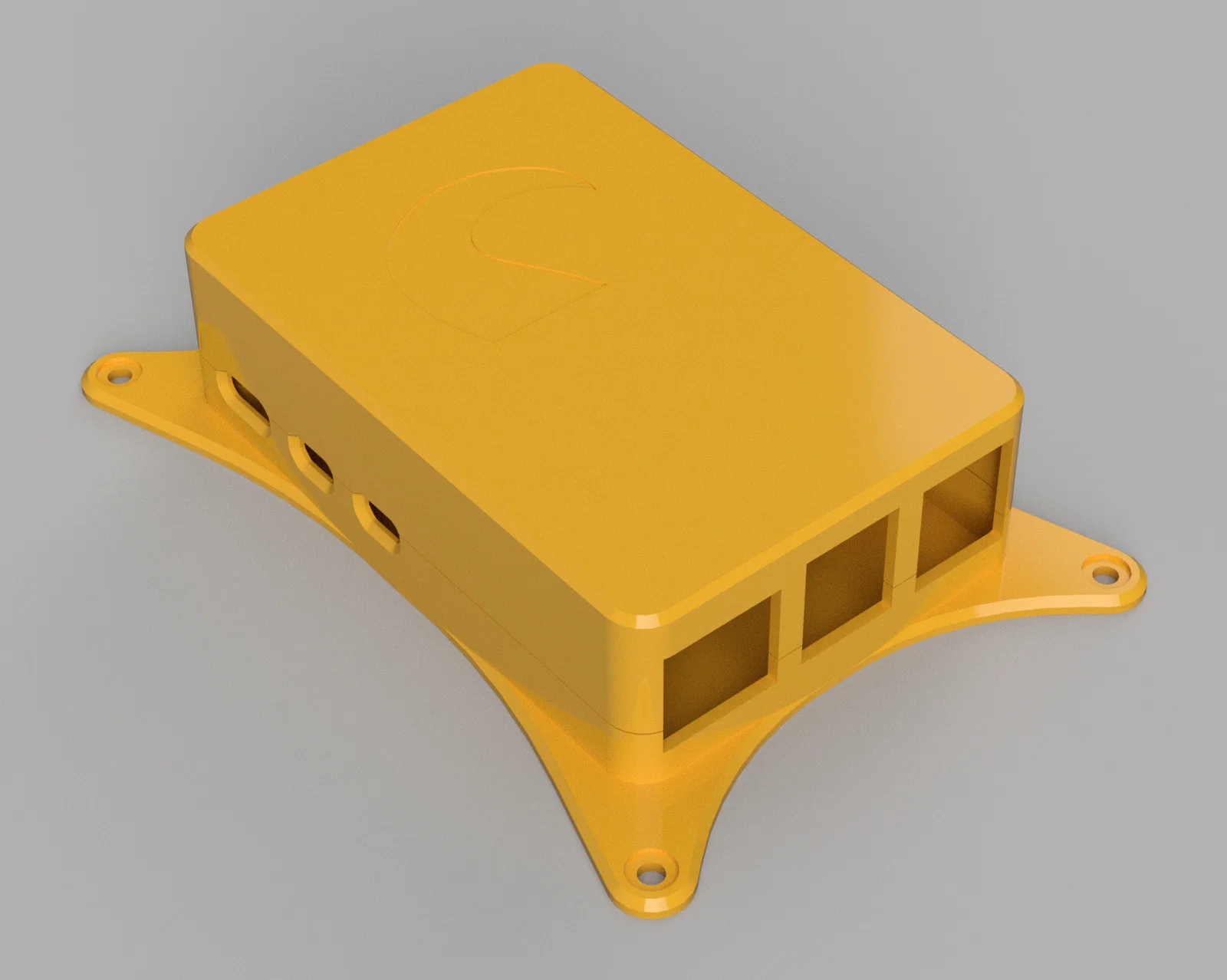

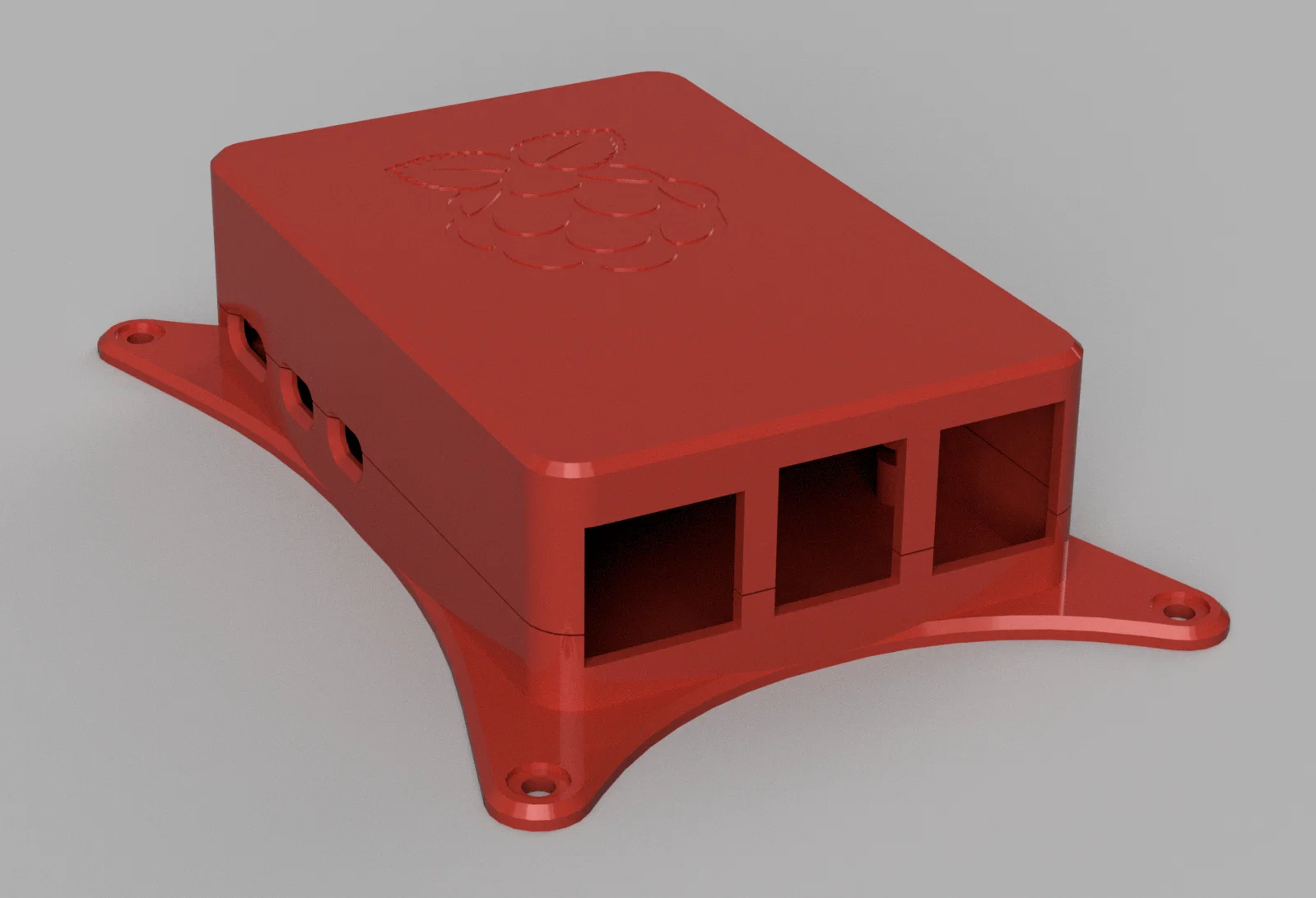

V1.2 không có thay đổi cụ thể so với V1.1, ngoài việc thêm logo Octoprint và Raspberry Pi dạng dập nổi (embossed).

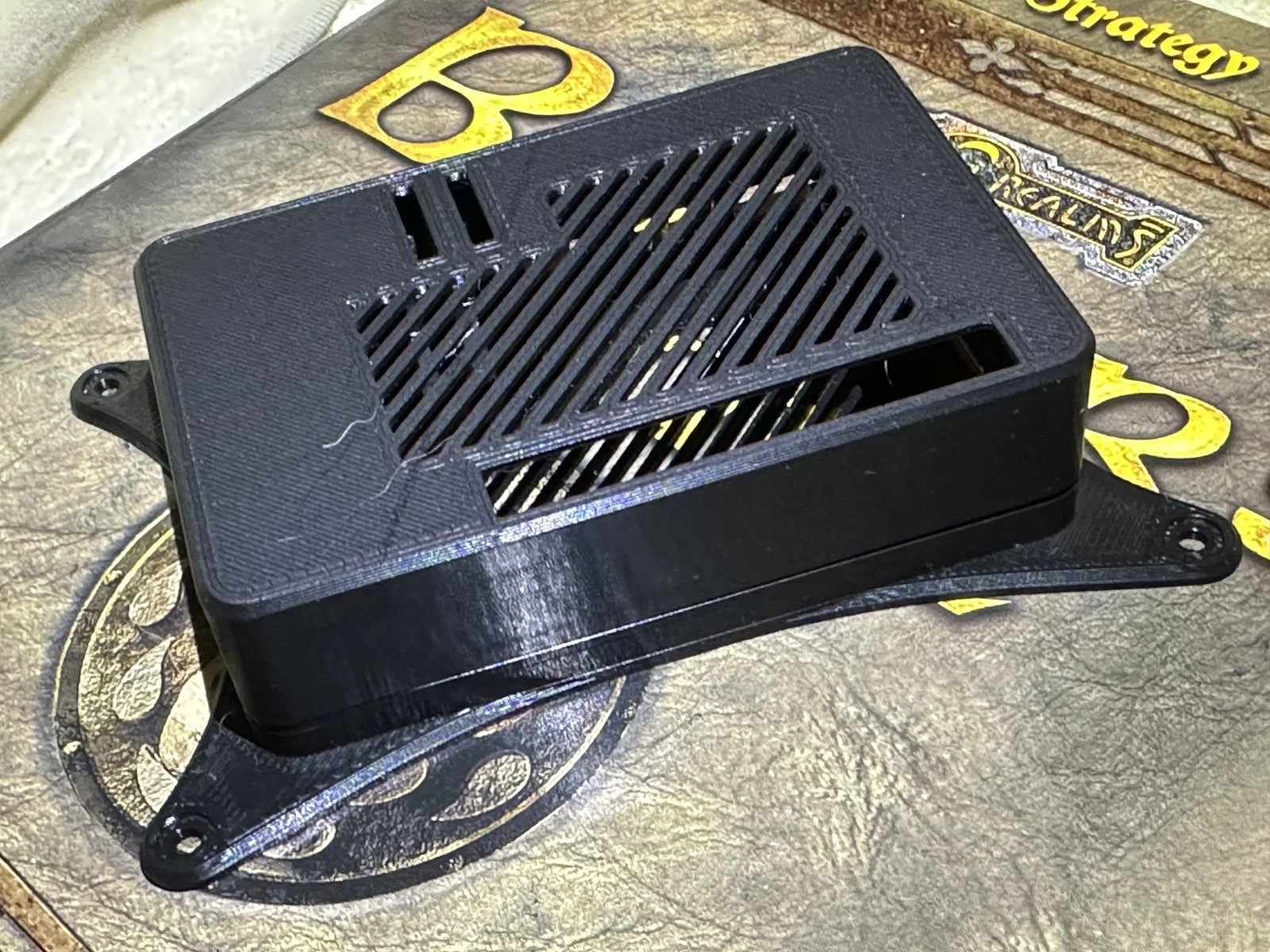

Đã test trên đồ thật, và nếu bạn thắc mắc là bao nhiêu bản prototype? Từng này nè…

Cấu hình tuỳ chỉnh

Mở file 3mf trong slicer bạn hay dùng, bạn sẽ thấy tất cả các tổ hợp đều đang tồn tại cùng lúc. Rõ ràng là bạn không muốn vậy, nên hãy xoá những phần tử (elements) của cả nắp (top) và đáy (bottom) mà bạn không cần!

Pi 5 Lid và Pi 5 Base là các phần tối thiểu cần để in, đừng xoá hai phần này.

Xoá bất kỳ phần nào dưới đây nếu bạn không cần các tính năng đó:

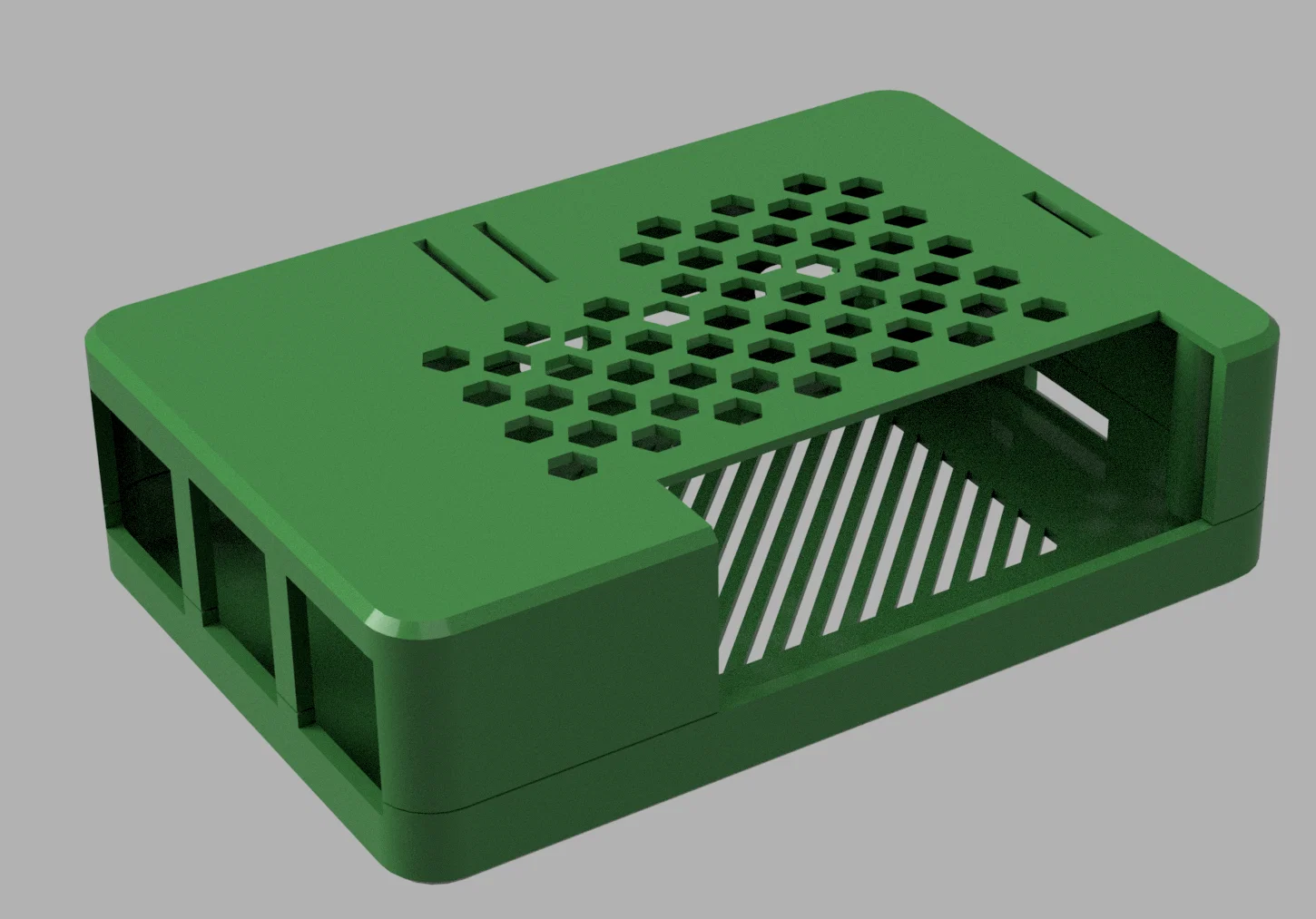

• Top/Bottom Hexes hoặc Slits: chọn kiểu bạn thích nhưng đừng dùng cả hai trên nắp, hoặc cả hai ở đáy, cùng một lúc

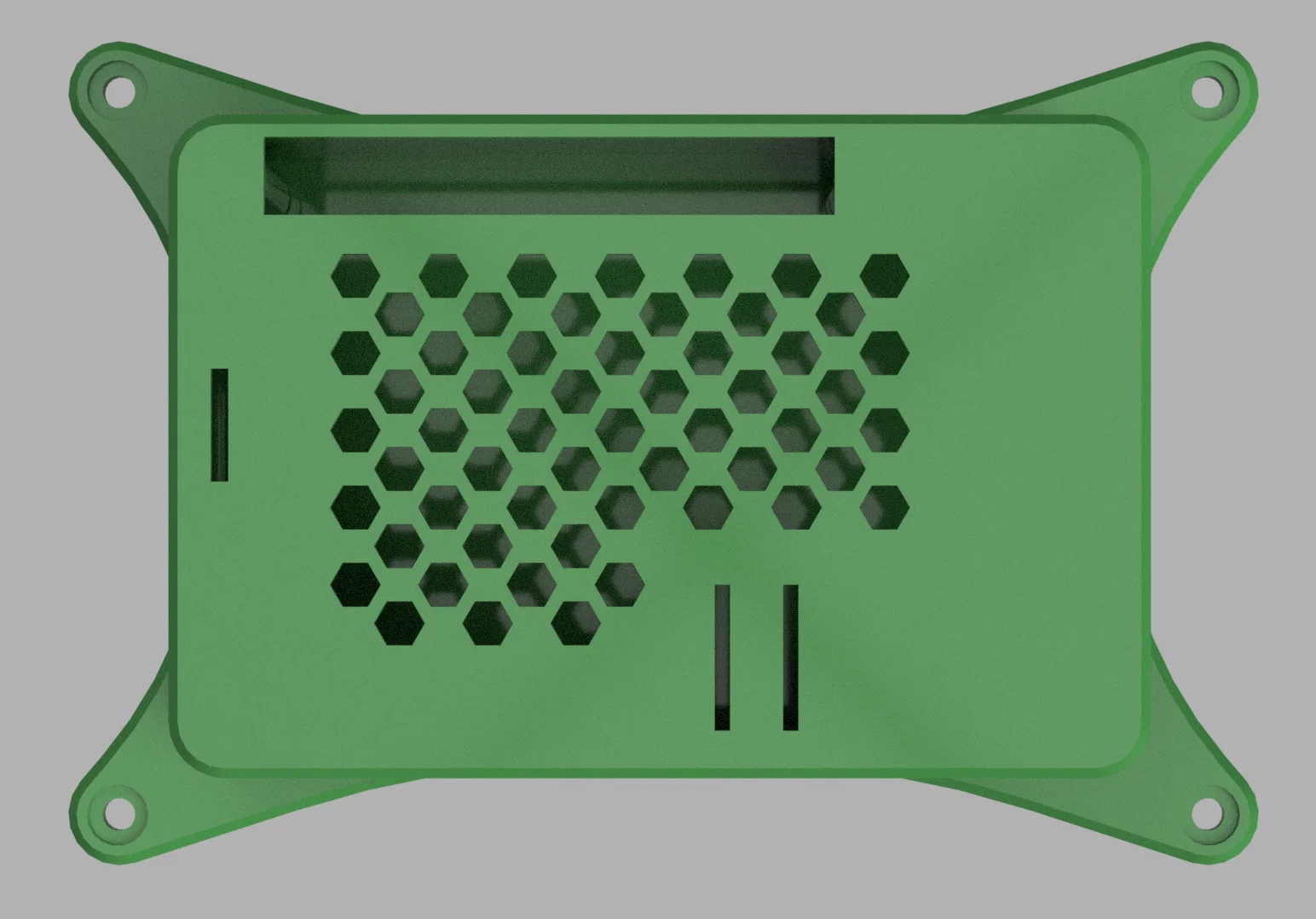

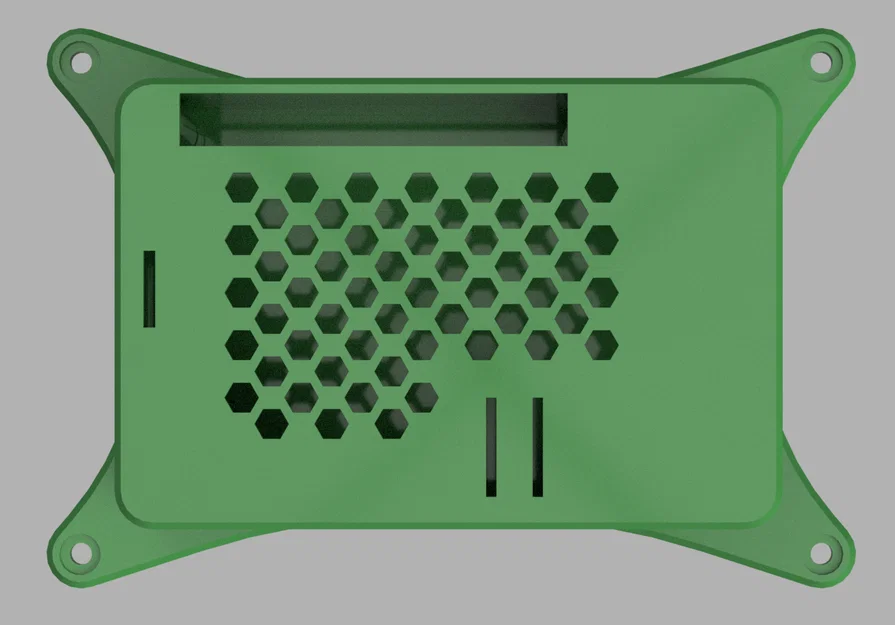

• Mount: có lỗ cho ốc/bu lông M3, phòng khi bạn muốn bắt vít Pi 5 vào thứ gì đó
• Camera 1 và Camera 2: là khe cho 2 dây cáp ribbon của camera
• PCIe: là khe cho dây cáp ribbon PCIe (tiếc là mình không có nên đây là phần duy nhất chưa được test)
• GPIO: dành cho dây ribbon đi ra qua phần nắp của case; bạn có thể kết hợp với GPIO Cutaway nếu muốn phần hông case cũng bị khoét/thiếu luôn

Ví dụ bên dưới là Pi 5 Base, Bottom Hexes và Mount, đặt cạnh Pi 5 Lid, Top Slits, Camera 1, Camera 2, PCIe và Top Slits.

Thiết lập in

Chạy ngon nhất với nozzle 0.4mm, để mặc định là ổn. Mình có làm prototype với nozzle lớn hơn nhưng press-fit không ăn đúng, còn dùng nozzle nhỏ hơn thì rất hài lòng.

Không cần supports.
