Vỏ Raspberry Pi 5 cho Dashcam tích hợp GPS

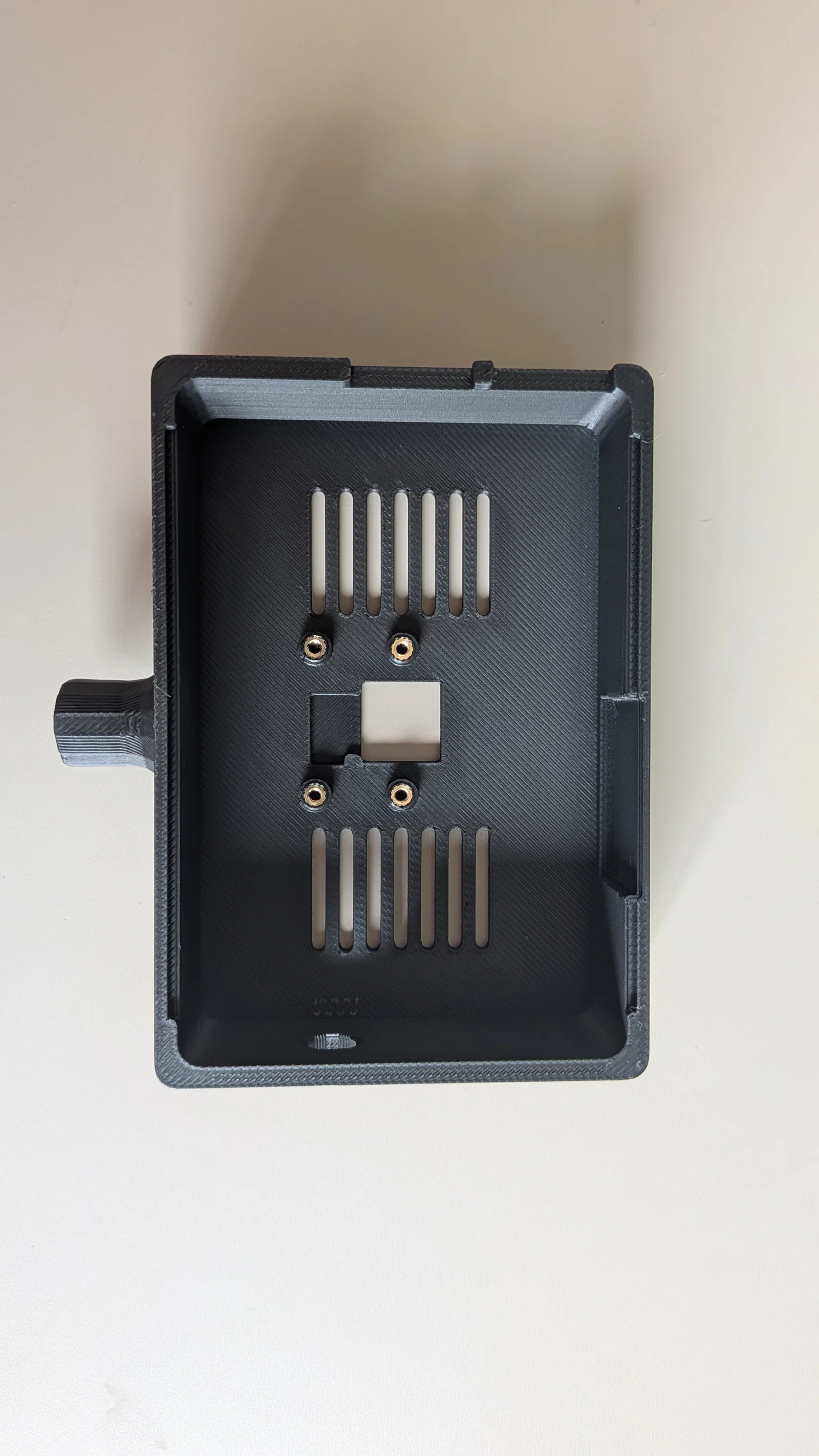

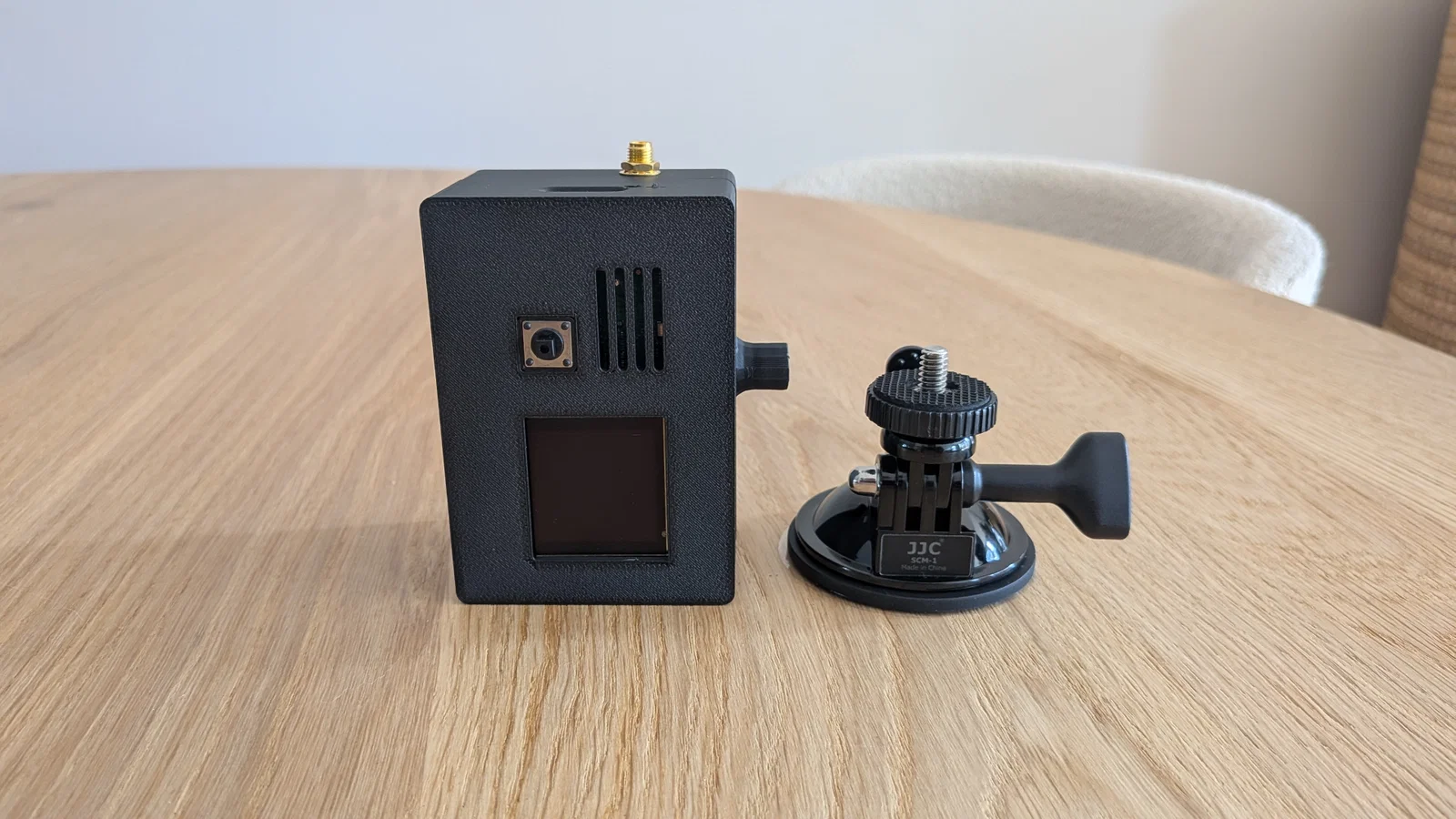

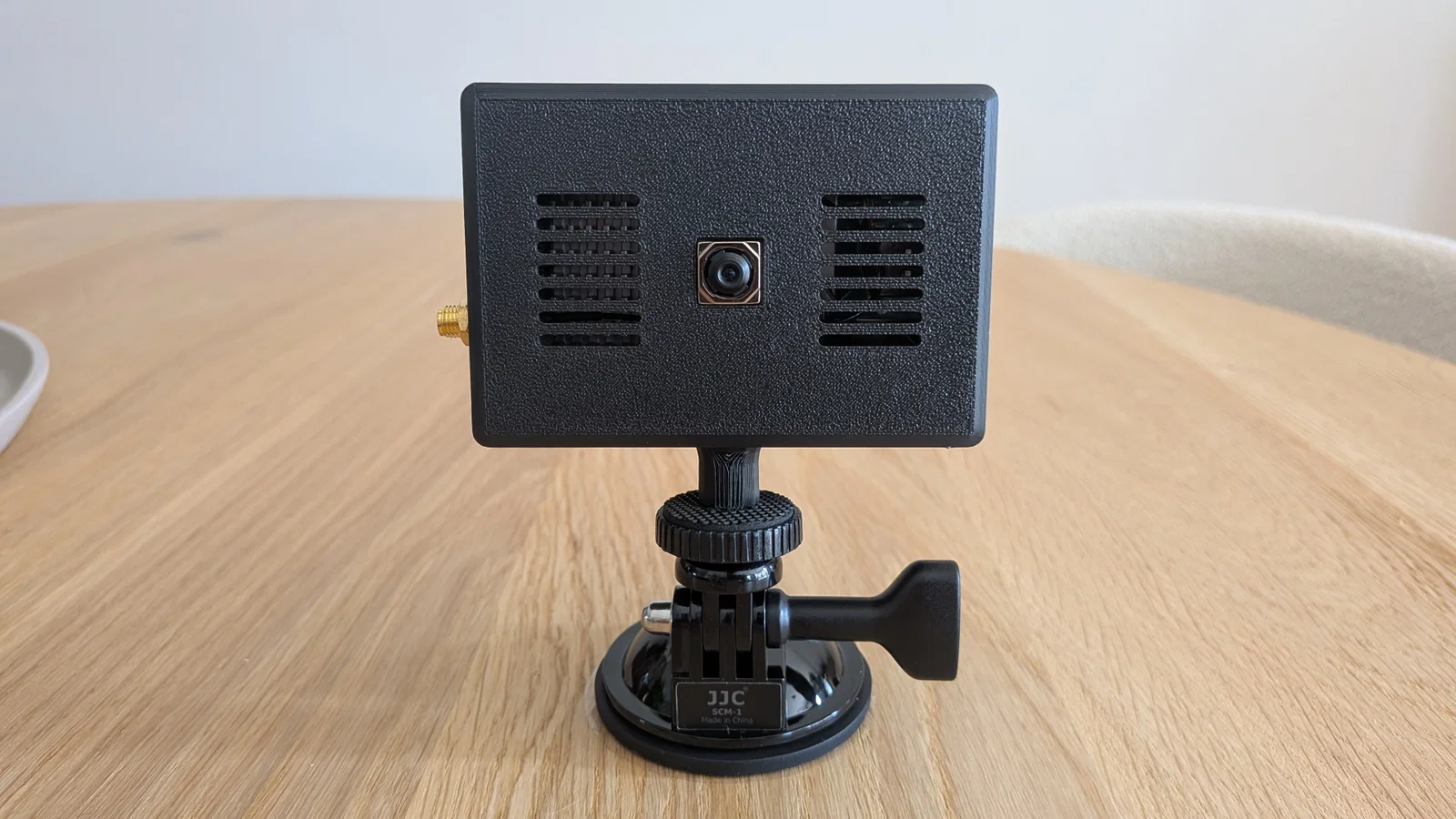

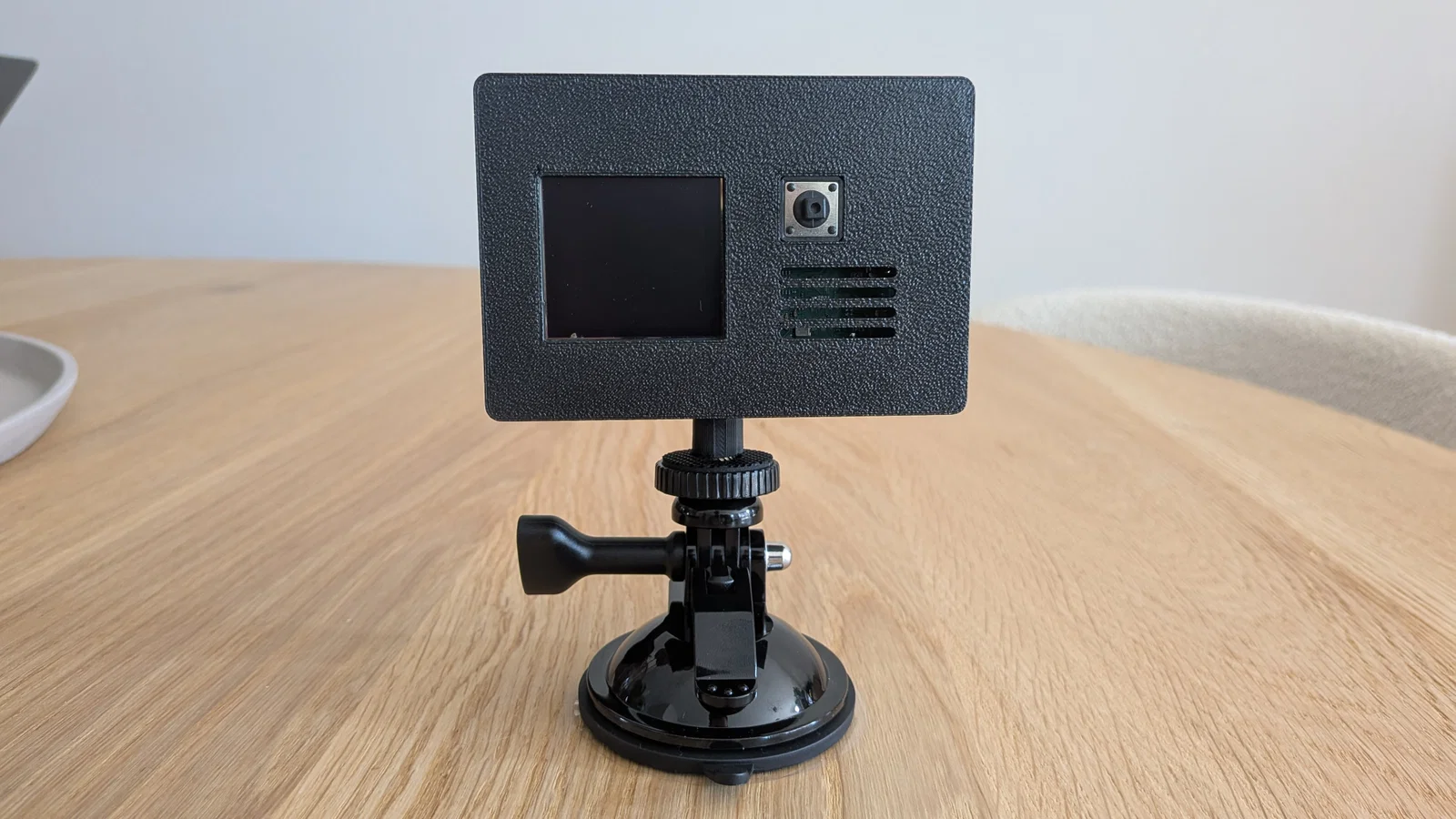

Một mẫu vỏ được thiết kế chuyên biệt để biến Raspberry Pi 5 thành một chiếc dashcam nhỏ gọn, có thể gắn trên xe. Được tạo ra để ghi hình liên tục kèm thông tin GPS, vỏ máy này tích hợp module camera, bộ thu GPS và một màn hình OLED nhỏ gọn bên trong một bộ khung chức năng.

Phần mềm

Phần mềm để vận hành chiếc dashcam này sẽ sớm có mã nguồn mở trên GitHub. Các bạn cứ thoải mái tham khảo, fork, báo lỗi hoặc đóng góp cải tiến nhé. Hướng dẫn thiết lập và các thư viện cần thiết sẽ được ghi chú trong file README của repository.

Phần cứng

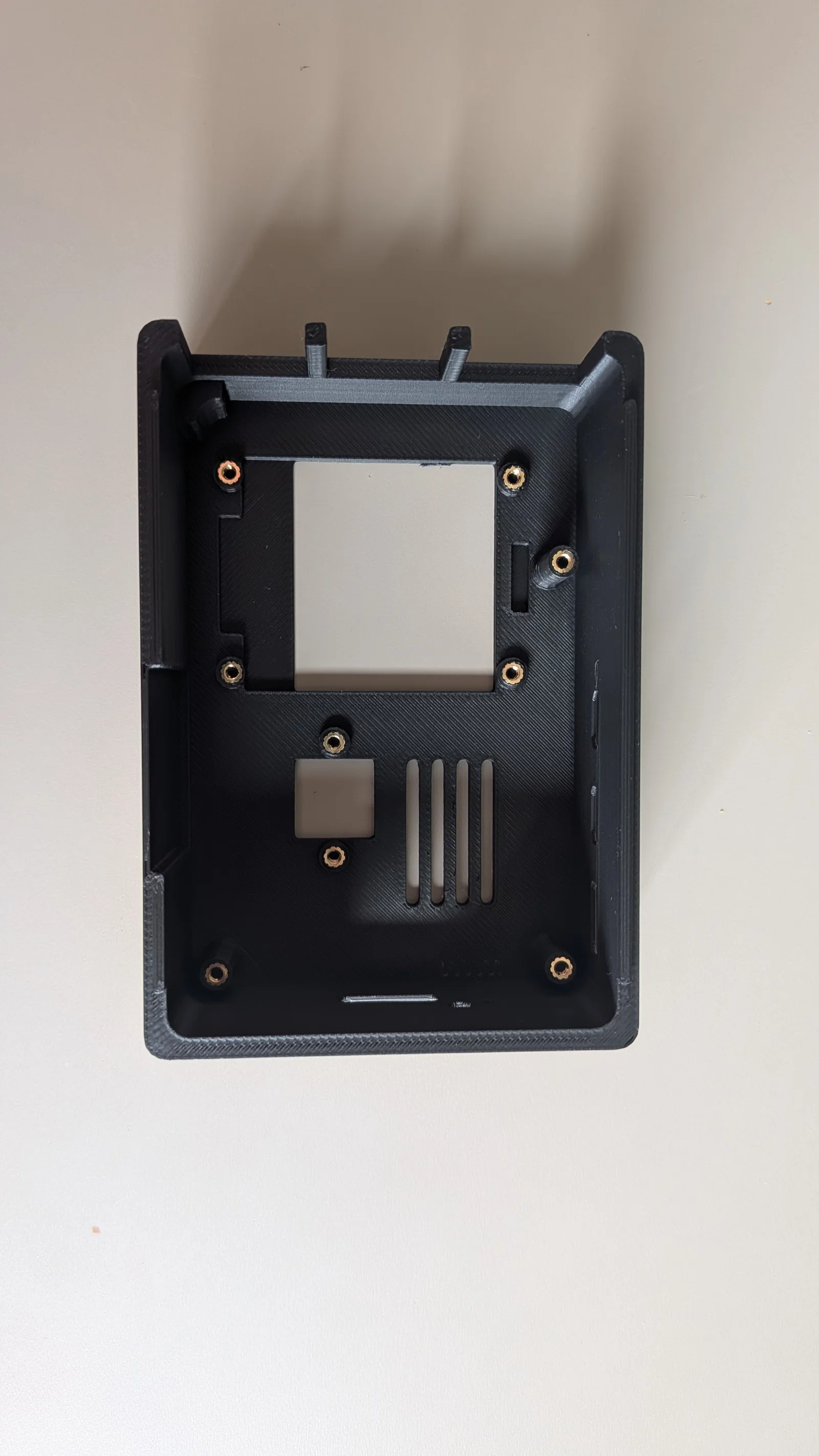

1x Thẻ nhớ SD 1x Raspberry Pi 5 1x Camera Module 3 1x Cáp camera CSI 8 cm 1x Waveshare LC29H (AA) 1x Màn hình OLED 128 x 128 px 1x Nút nhấn tạm thời 12 x 12 mm 1x Miếng chèn ren 1/4-20 6x Dây cắm jumper female-to-female 13x Miếng chèn ren M2 x 2.5 x 3.2

In ấn

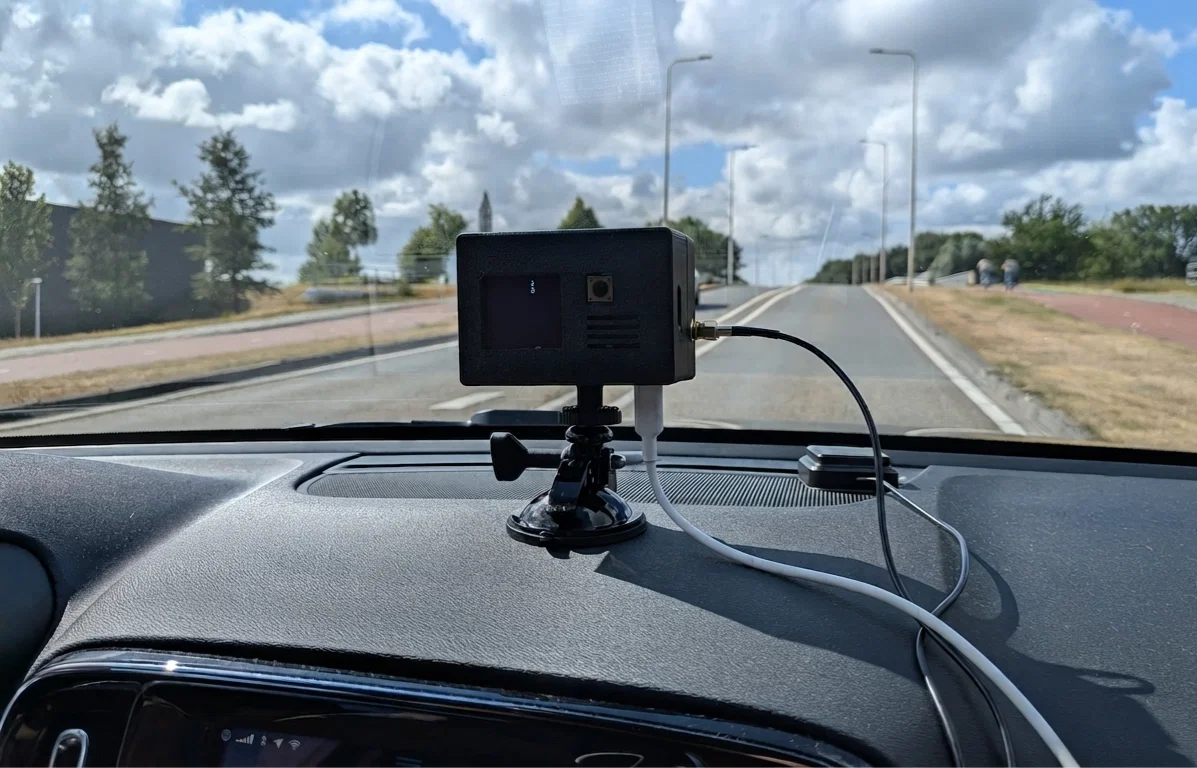

• Bạn nên in vỏ này bằng nhựa PETG, vì nhiệt độ bên trong xe khi để dưới kính chắn gió có thể vượt quá 60–70°C khi nắng gắt. Nhựa PLA sẽ bị mềm và biến dạng trong điều kiện này.

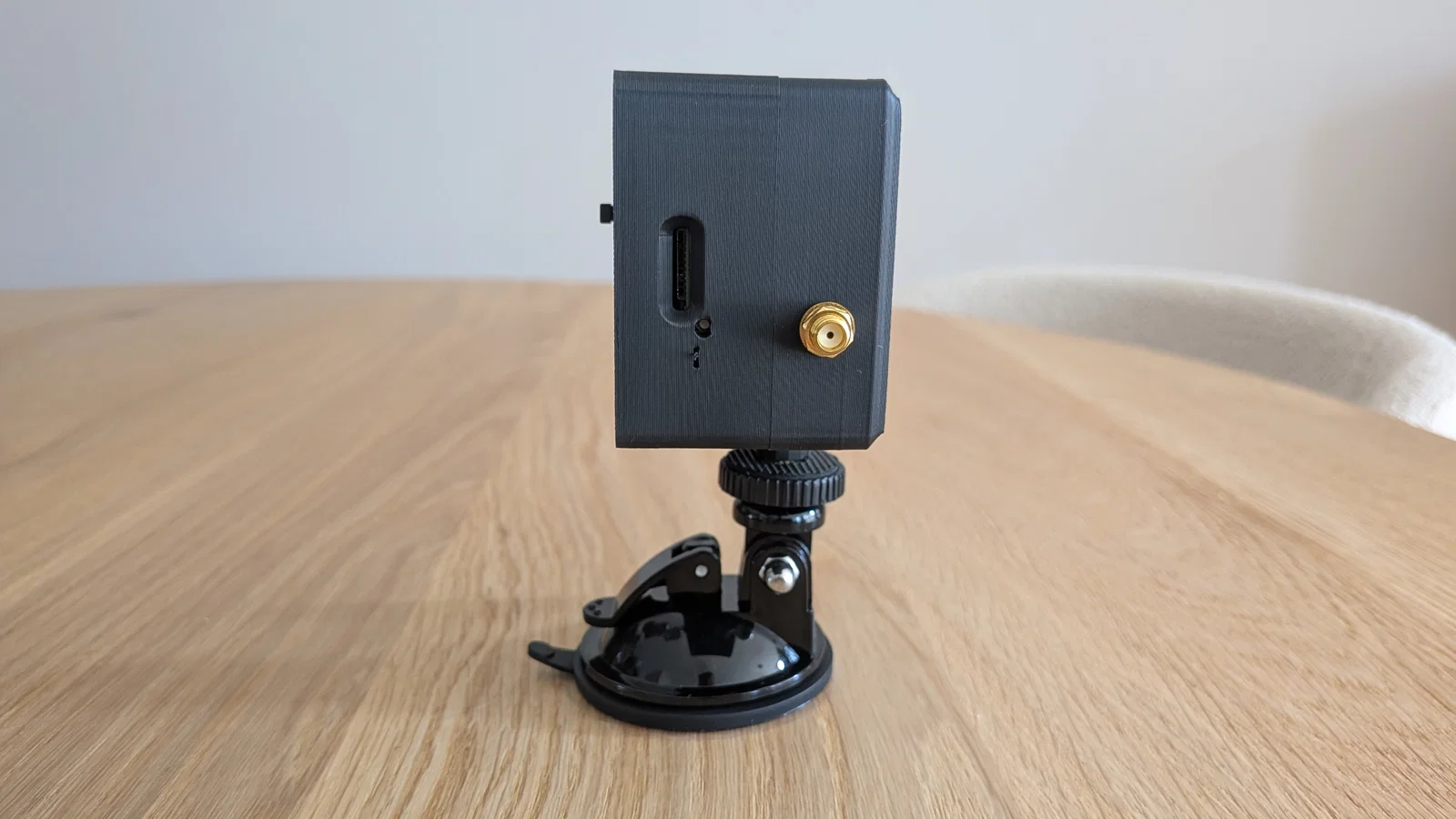

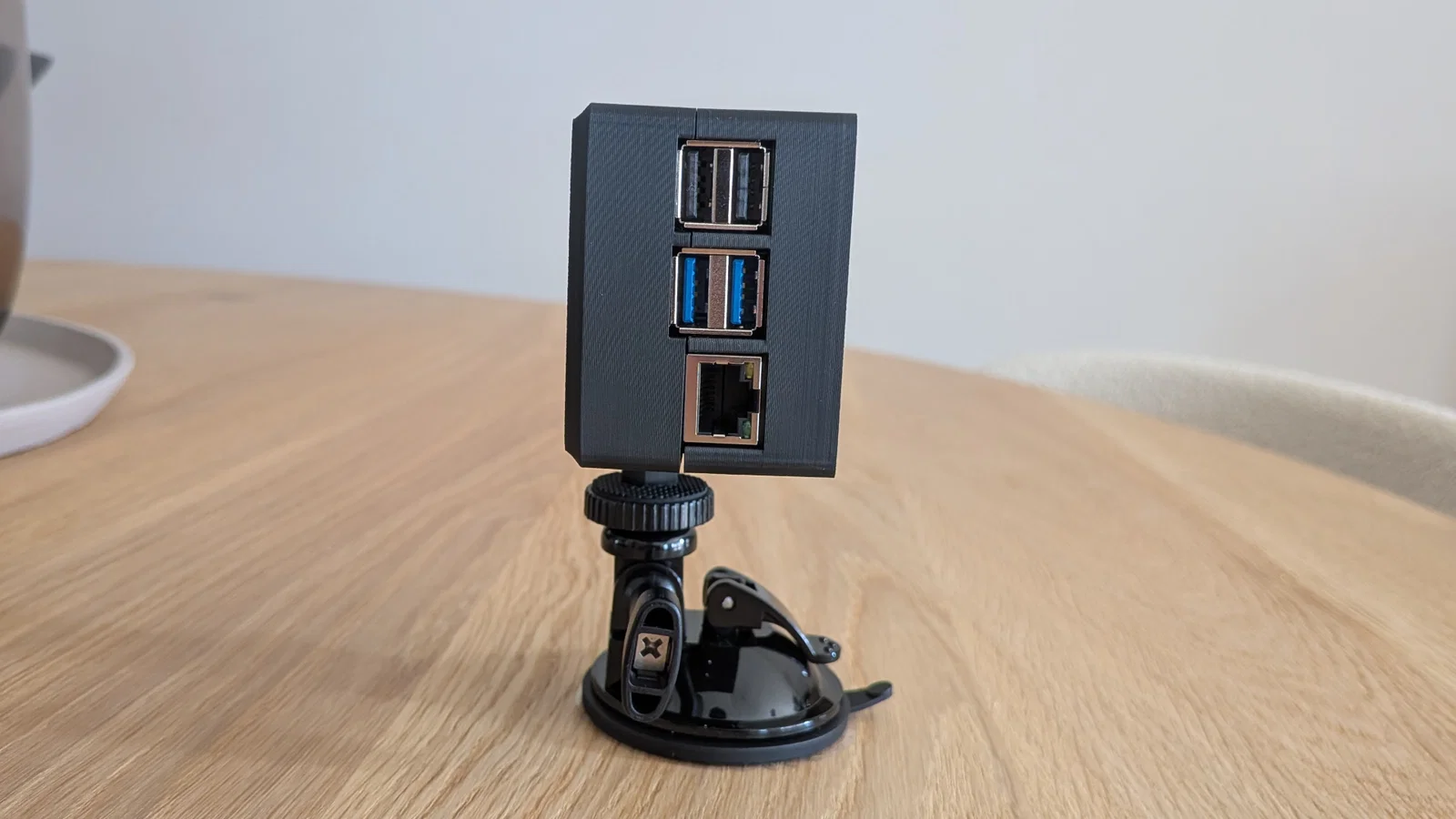

• Để sản phẩm đẹp và sạch, hãy bật chế độ hỗ trợ (supports) với ngưỡng treo (overhang threshold) 30 độ, vì một vài cổng bên hông có hình dạng bị nhô ra, nếu không có support thì máy sẽ in vào khoảng không đấy.

Lắp ráp

Sẽ sớm cập nhật.
