Vỏ đồng hồ đo điện cho máy in 3D (3D Printer Power Meter Case)

Tác giả WiZeus_229741

Lượt tải
20
Lượt thích
1
Lượt coi
748
Bản remix
1

File 4 700,6 KB

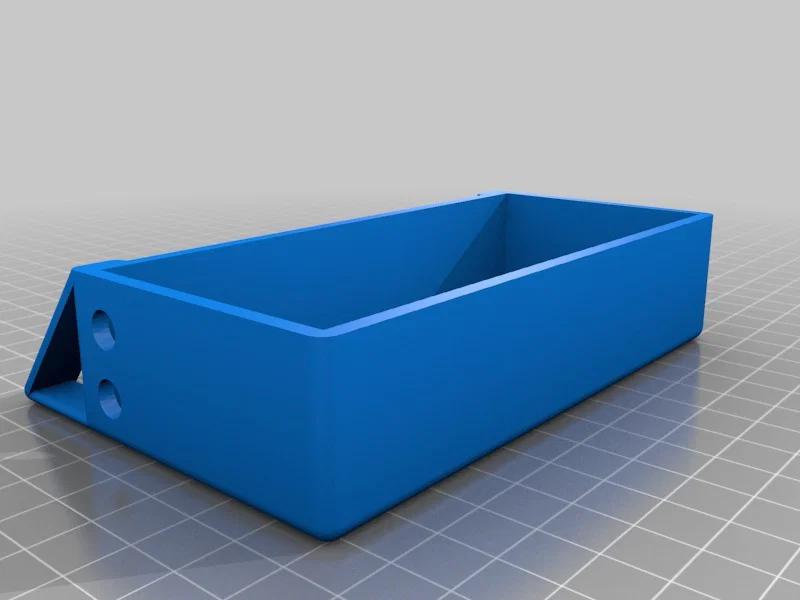

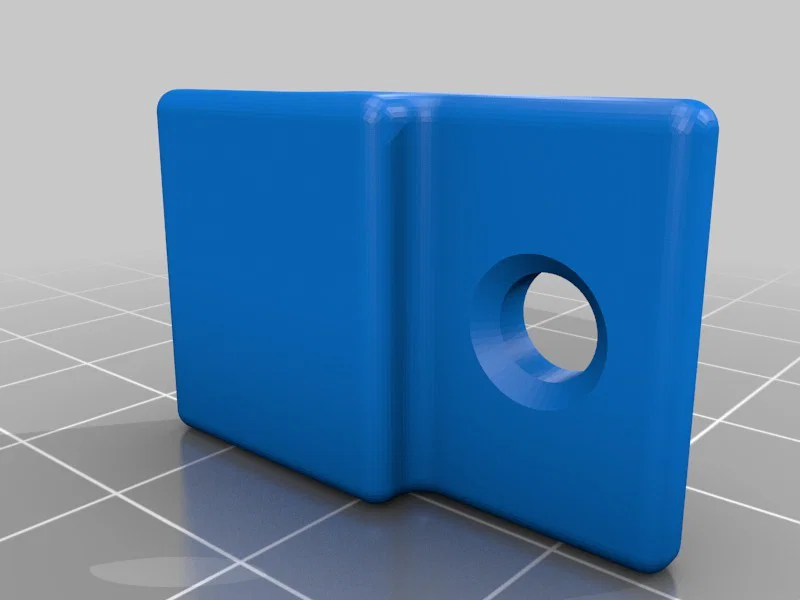

  • PowerMeter_Case_Mounting_piece_1776841711.stlSTL · 172 KB

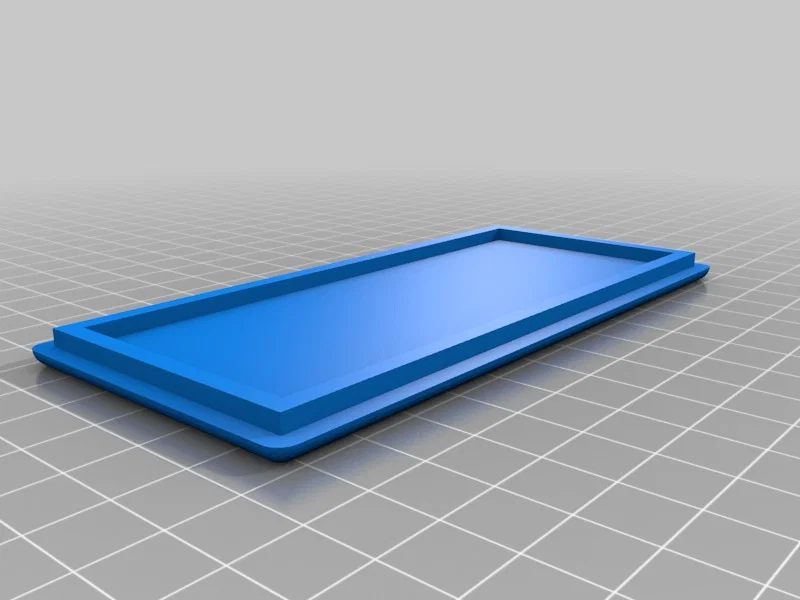

  • PowerMeter_Case_Back_1776841712.stlSTL · 34,7 KB
  • Power_Meter_Case_v26_1776841712.f3dF3D · 344,8 KB
  • PowerMeter_Case_Main_1776841713.stlSTL · 149,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#325893
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Đây là một cái vỏ (case) cho Power Meter Module, dùng để đo:

Điện áp (Voltage), Công suất (Power), Dòng điện (Current), Hệ số công suất (Power-factor), Điện năng tiêu thụ (Energy Usage) và Tần số (Frequency).

Bạn nên cân nhắc gắn thêm một cầu chì (fuse) bên trong case, lắp về mặt điện trước mạch Power Meter, phòng khi có sự cố.

Case này được thiết kế cho phiên bản “20A” loại không dùng current transformer để đo dòng: https://www.aliexpress.com/item/20A-100A-AC-LCD-Digital-Panel-Power-Watt-Meter-Monitor-Voltage-KWh-Voltmeter-Ammeter-Tester-Tools/32934531215.html

Dùng công tắc rocker KCD4 để tắt hoàn toàn Power Meter và ngõ ra: https://www.aliexpress.com/item/5pcs-2-Position-Red-Light-Rocker-Switch-16A-250V-KCD4-20-4-Pin-ON-OFF-Toggle/32815632983.html

Các miếng gá/mounting bổ sung có thể dùng để kẹp / bắt vít cố định phần chân đỡ nghiêng của case. Tiếc là LCD trên Power Meter không có góc nhìn tốt; đặc biệt khi nhìn từ góc cao thì LCD gần như không đọc được.

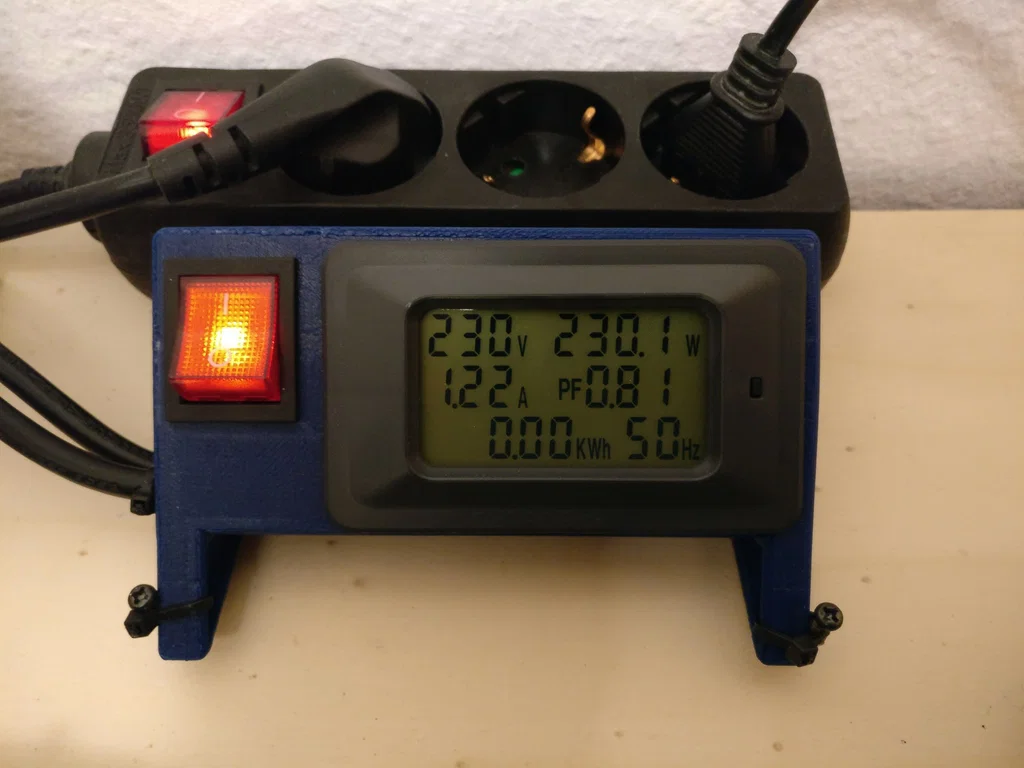

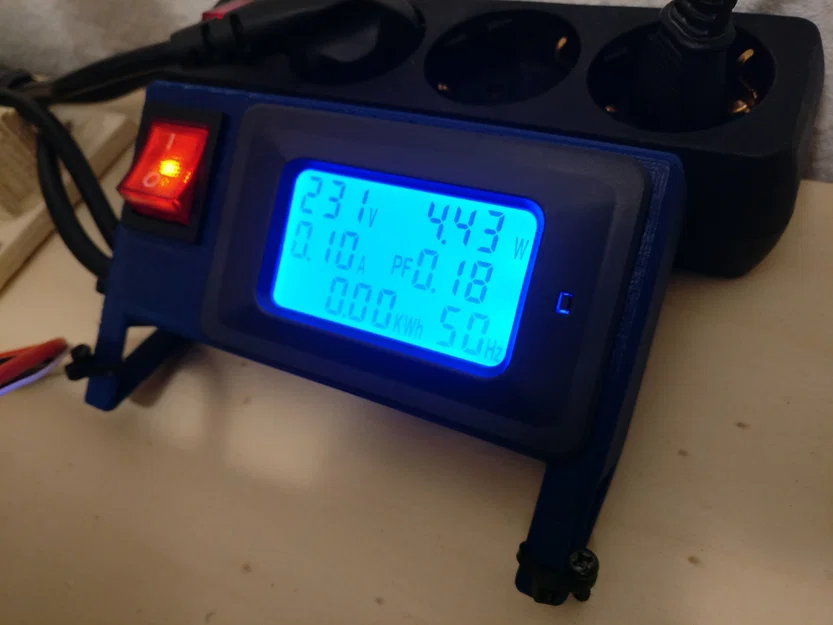

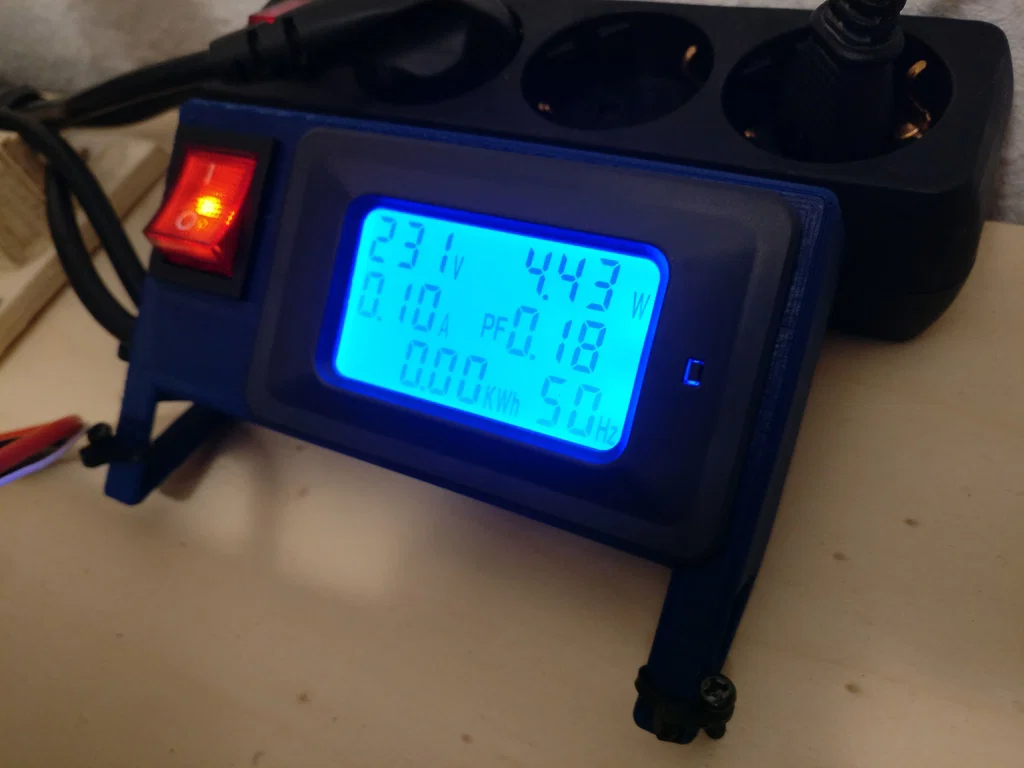

Có thể bạn sẽ thấy trong hình của mình là mình đã không chọn góc đủ dốc cho các miếng tam giác phía dưới phần case chính. Thành ra khi gắn case lên bàn đặt máy in, lúc mình đứng ngay phía trước thì lại không đọc được màn hình. Mình đã nâng phần trước của case lên bằng hai con vít.

Bạn có thể tự chỉnh model; mình đã đính kèm file Fusion 360.

CẢNH BÁO: ĐIỆN ÁP LƯỚI (MAINS) CÓ THỂ GÂY CHẾT NGƯỜI! Mình không chịu trách nhiệm cho bất kỳ thiệt hại hay chấn thương nào. Chỉ người có chuyên môn mới nên làm việc với mạch đang có điện (mains)!

Nếu bạn làm dự án này và muốn gửi lại mình chút gì đó, mình sẽ rất vui nếu thấy bạn đăng bài dưới mục “Makes”! :)

Printer:

Tronxy X8

Rafts:

No

Supports:

No

Resolution:

0.2mm trở lên

Infill:

100%

Category: 3D Printing
