Vỏ tháp Orange Pi 5 Plus – Tower Case Version 2

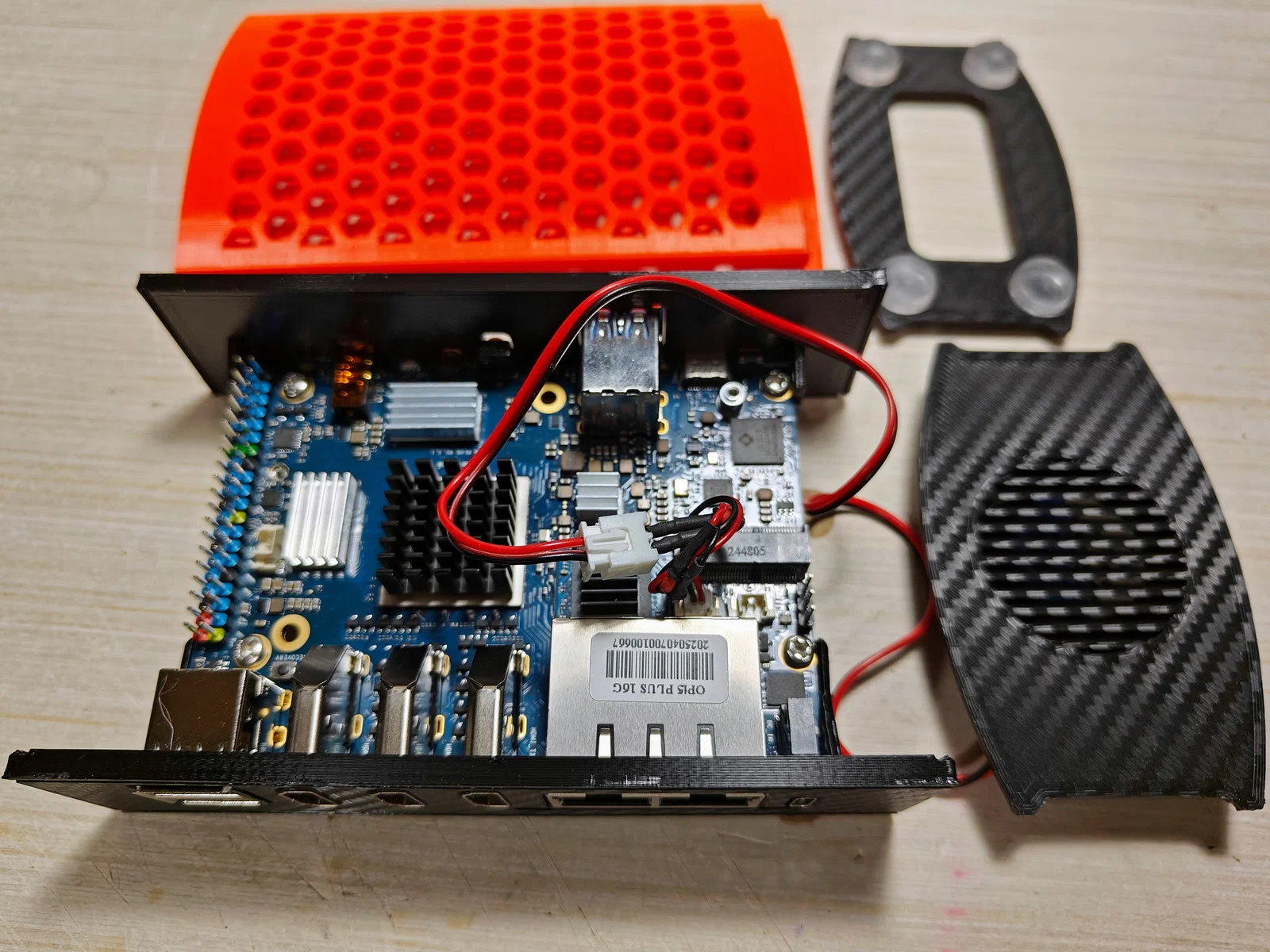

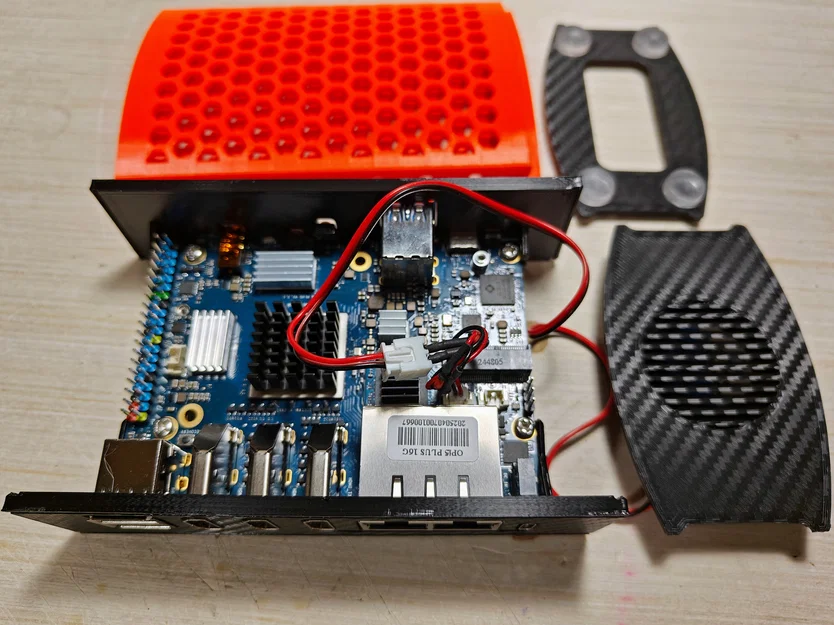

CẬP NHẬT 21-JUL-2025: Version 2, đã cập nhật tất cả model. Tôi thiết kế lại case để dùng ốc M3 x 5 mm bắt các face plate vào PCB. (thay cho kiểu lắp ép/friction fit trước đây) Bản này cũng an toàn hơn cho các linh kiện siêu nhỏ nằm sát mép PCB.

CẬP NHẬT 27-JUL-2024: Tôi chỉnh lại panel trước và sau để chúng không còn chạm vào một số linh kiện surface mount nằm rất sát mép bo mạch.

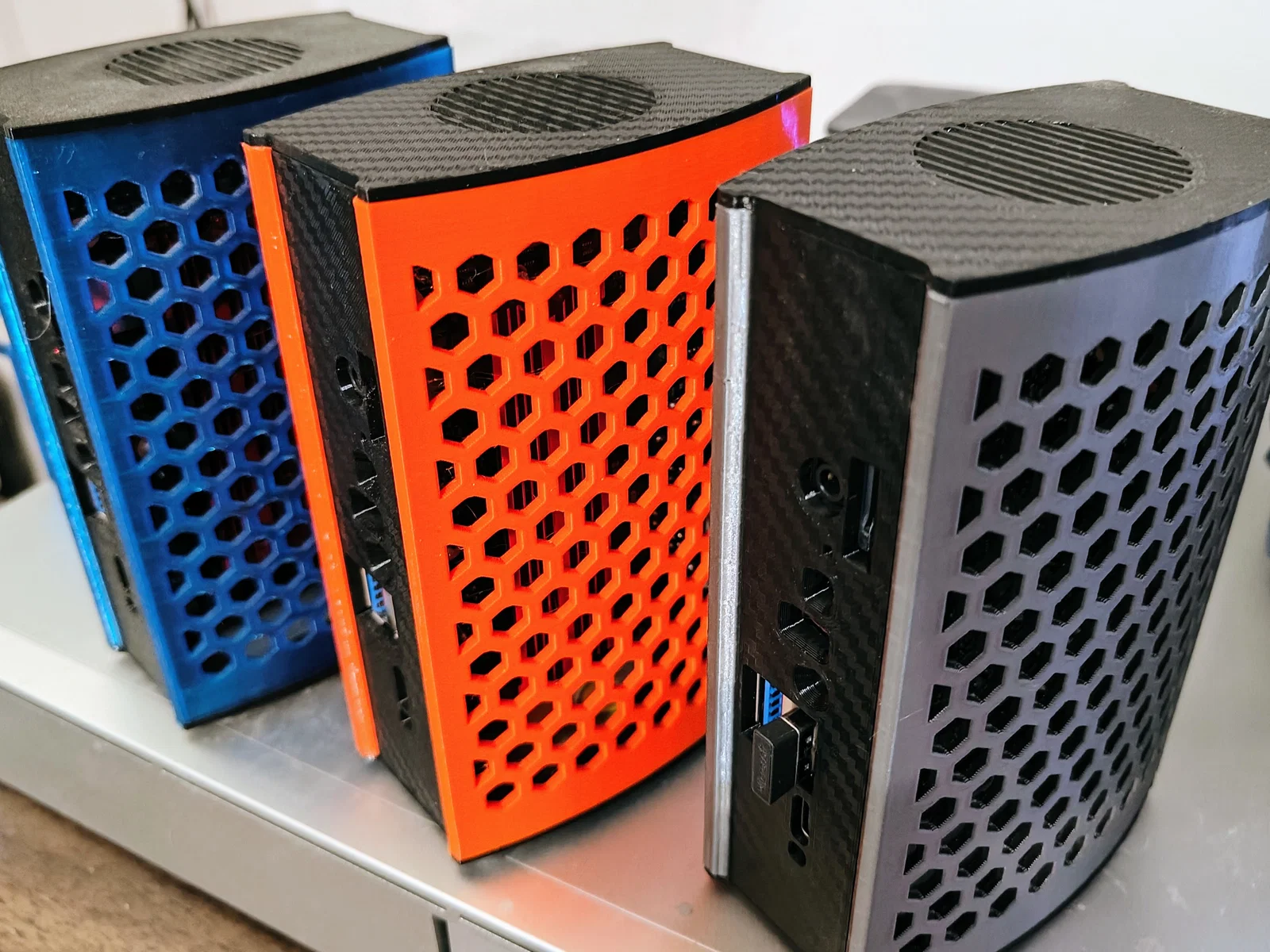

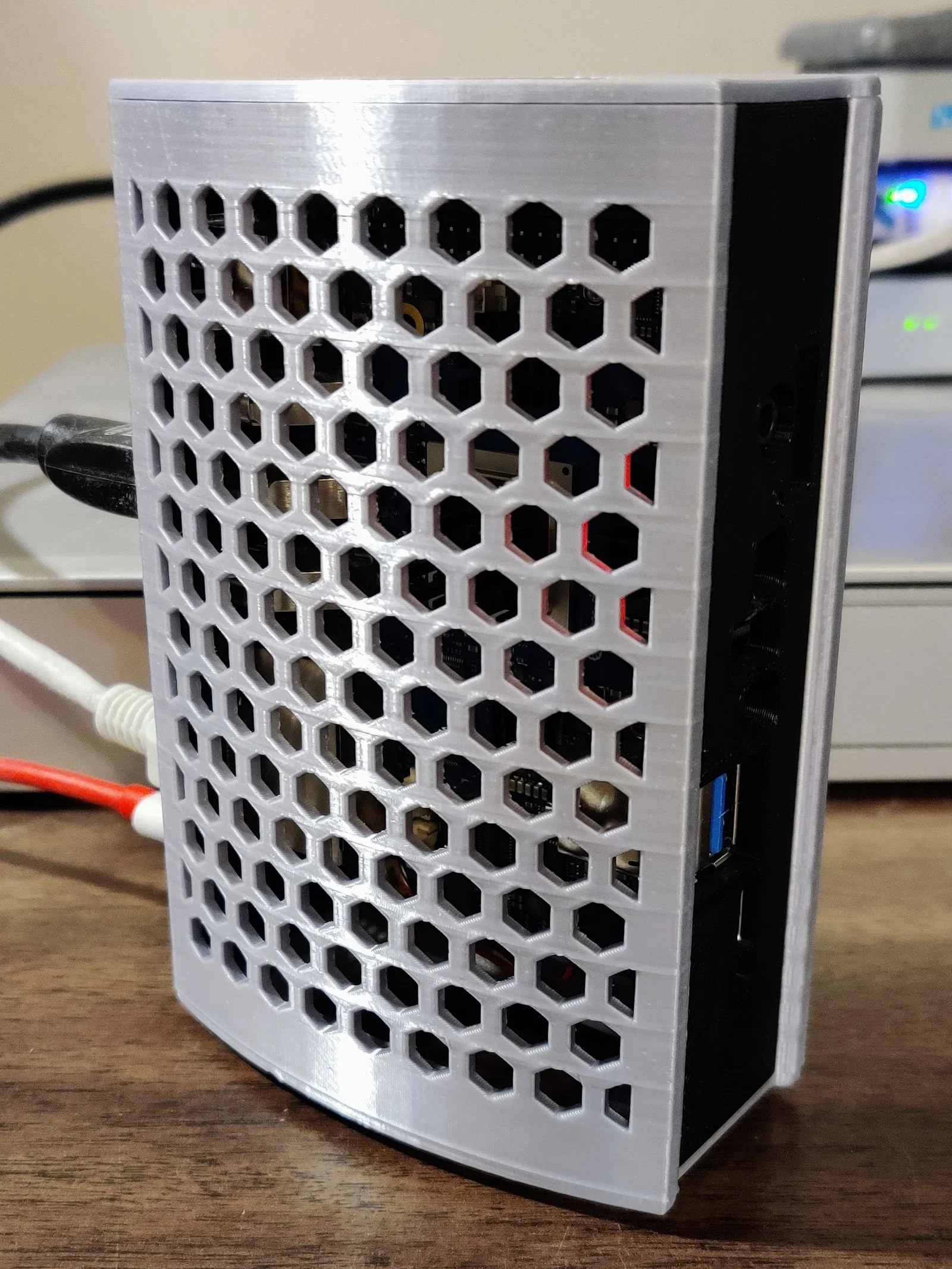

CẬP NHẬT 06-Jan-2024: Gửi lời cảm ơn đến bsmely vì ý tưởng; và để không chịu thua, tôi đã mày mò cách dùng các đường cong và workbench lattice2 trong FreeCAD để tự tạo phần hông thoáng dạng lưới hex của riêng mình.

CẬP NHẬT 27-AUG-2023: Tìm được một quạt 40mm thay thế (xem hình) và thêm một top vent mới với các chốt lắp ép (friction fit pegs).

Đây là mẫu case thứ hai của tôi cho Orange Pi 5 Plus.

Các lỗ thoáng trên hai miếng hông hơi “tham vọng” nên phát sinh một số overhang cong. Nó sẽ không in ra thật sạch, nhưng tôi đã xoay chi tiết để in úp xuống, vậy nên phần bị xấu sẽ nằm ở mặt trong của case và sẽ không thấy sau khi lắp.

Print Settings

Printer Brand: Prusa

Printer: MK4S

Rafts: No

Supports: No

Resolution: .2 mm + 3-shells/perimeters

Infill: 20%

Filament: Overture PETG Pro Black

Notes:

Tôi thêm các tab nhỏ vào face plate trước và sau để đảm bảo mép mỏng vẫn bám chặt trên mặt bàn in. Bạn sẽ cần cắt bỏ chúng bằng kềm cắt. Tất cả chi tiết đều có thể in không cần supports; vài overhang nhỏ có thể hơi xấu nhưng vẫn dùng được và cũng không thấy. Hai miếng hông của case cần in kèm brim để tránh bị ngã.

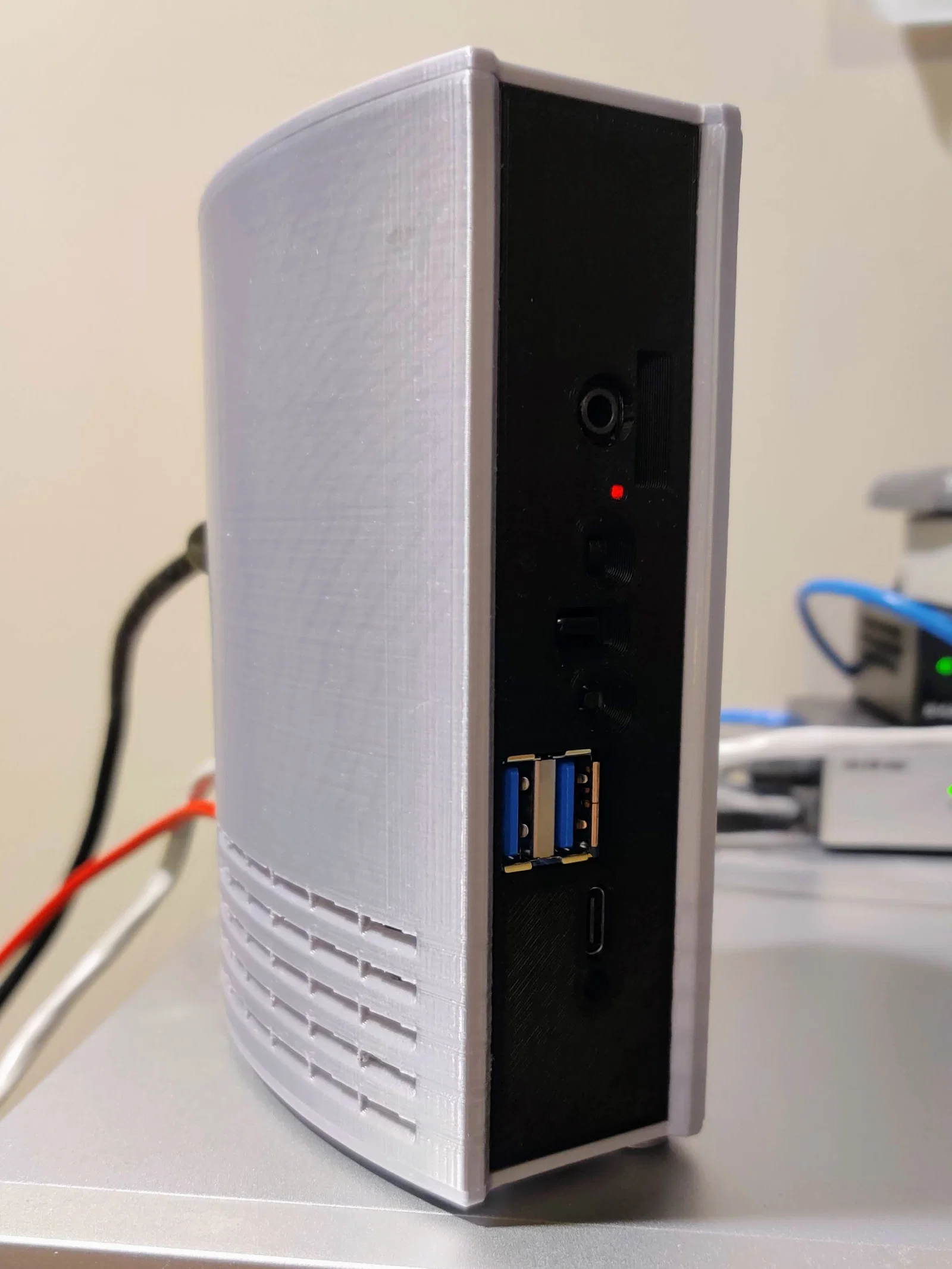

Hãy in các chi tiết đúng theo orientation có sẵn. NHỚ DÙNG BRIM CHO CÁC MIẾNG HÔNG. Ở miếng hông có khe thông gió dạng slotted vents có một overhang cong và sẽ không in sạch, nên tôi đã xoay để in úp xuống nhằm cho phần “bầy hầy” nằm ở phía trong và không thấy khi lắp xong. Bạn cũng có thể thử dùng “supports on build plate only” cho các miếng hông có slotted vents. (Nhưng tôi đoán đa số mọi người sẽ dùng bản hông thoáng dạng hex.)

Tôi luôn in mọi thứ với tối thiểu 3 shells/perimeters.

Post-Printing

Các món khác bạn sẽ cần...

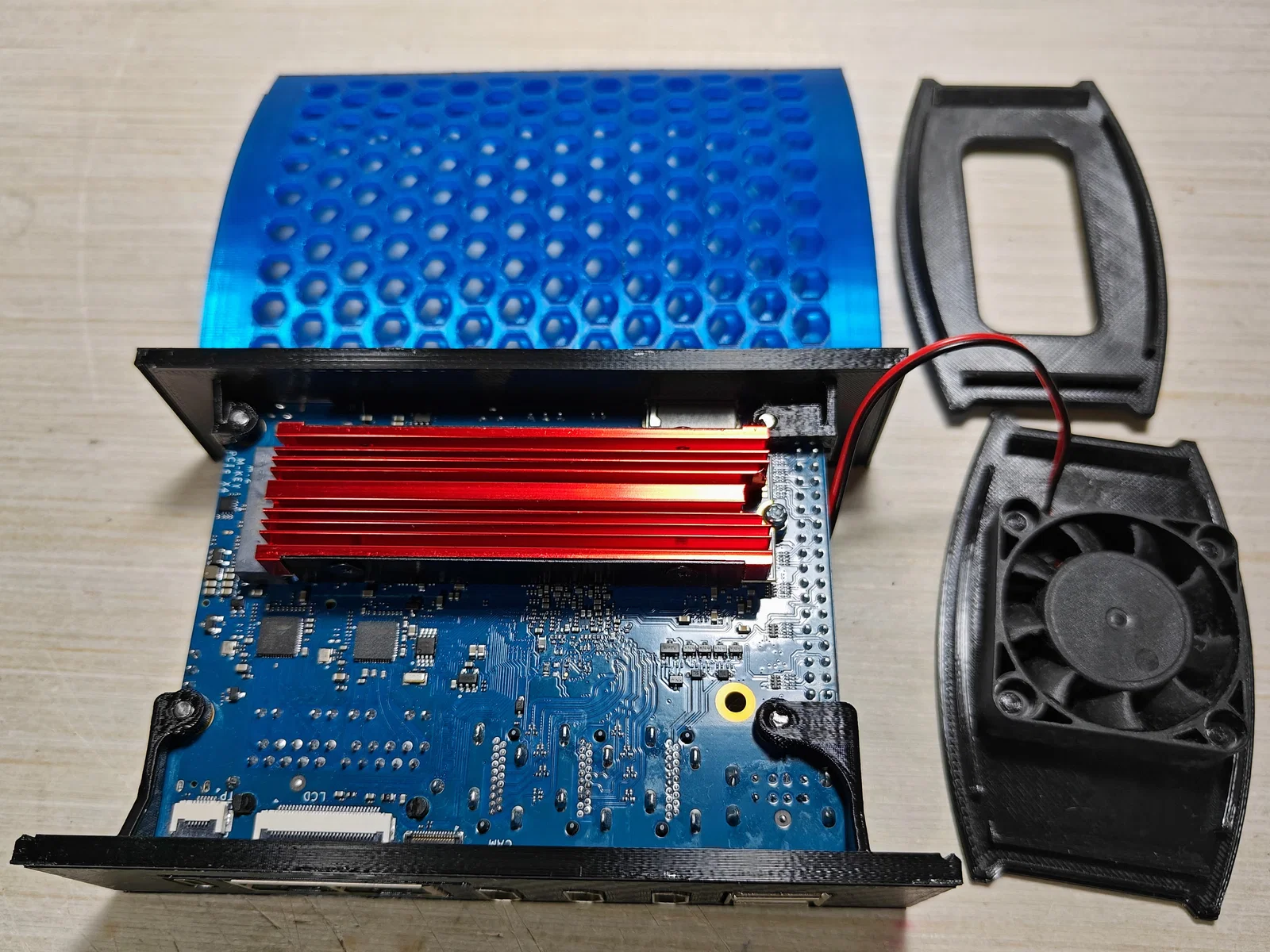

40 mm x 10 mm 5 Volt Case Fan

• Tôi dùng Noctua NF-A4x10 nhưng hơi “dư” vì bạn chỉ cần quạt 2 dây
• Tôi cũng dùng WINSINN 40mm 5V Fan - Hydraulic Bearing 5000 RPM 4010
• KHÔNG CÓ cái quạt 40 mm x 10 mm nào tôi tìm được có đầu cắm vừa với fan header của Orange Pi 5 Plus.
  Bạn либо cần mua Male 26AWG JST 1.25mm 2pin Wire Connectors và thay (hàn) lại đầu cắm của quạt,
  hoặc làm một adapter dùng đầu Male ở trên và một đầu female XH2.54-2PIN.
  Adapter kiểu này chỉ dùng được với quạt 2-wire/2-pin. Với quạt Noctua, tôi chế tạm một đầu JST 1.25mm 2pin
  và 2 pin lấy từ 2.54mm Male Breakable Pin Header Strip để nhét vào giắc quạt Noctua.
  (nếu bạn dùng quạt hơn 2 dây, bạn sẽ cần tra sơ đồ pin/wiring pin out của loại quạt bạn dùng)

M3 x 5 mm Screws (4)
Mỏ hàn và thiếc hàn
Ống co nhiệt loại siêu nhỏ
Chân đế cho phần đáy:

• Tôi dùng Scotch SP951-NA Bumpers and Door Stops, 1/2" Round, Clear (4)

How I Designed This

Về quá trình thiết kế...

Tôi chạy Ubuntu Linux trên tất cả máy tính ở nhà. Điều này làm hạn chế lựa chọn phần mềm CAD, nên tôi tự học dùng FreeCAD vì có bản chạy native trên Linux và nhìn chung càng ngày càng ổn định hơn.
