Cánh pump foiling (vase mode)
Cánh hydrofoil cho pump foiling được thiết kế để in vase mode với support tích hợp, giúp giảm thời gian in và trọng lượng. Dựa trên axis1010 (1500cm²), profile NACA 4412. Lưu ý tip có thể cần trám/hoàn thiện.
Mô tả

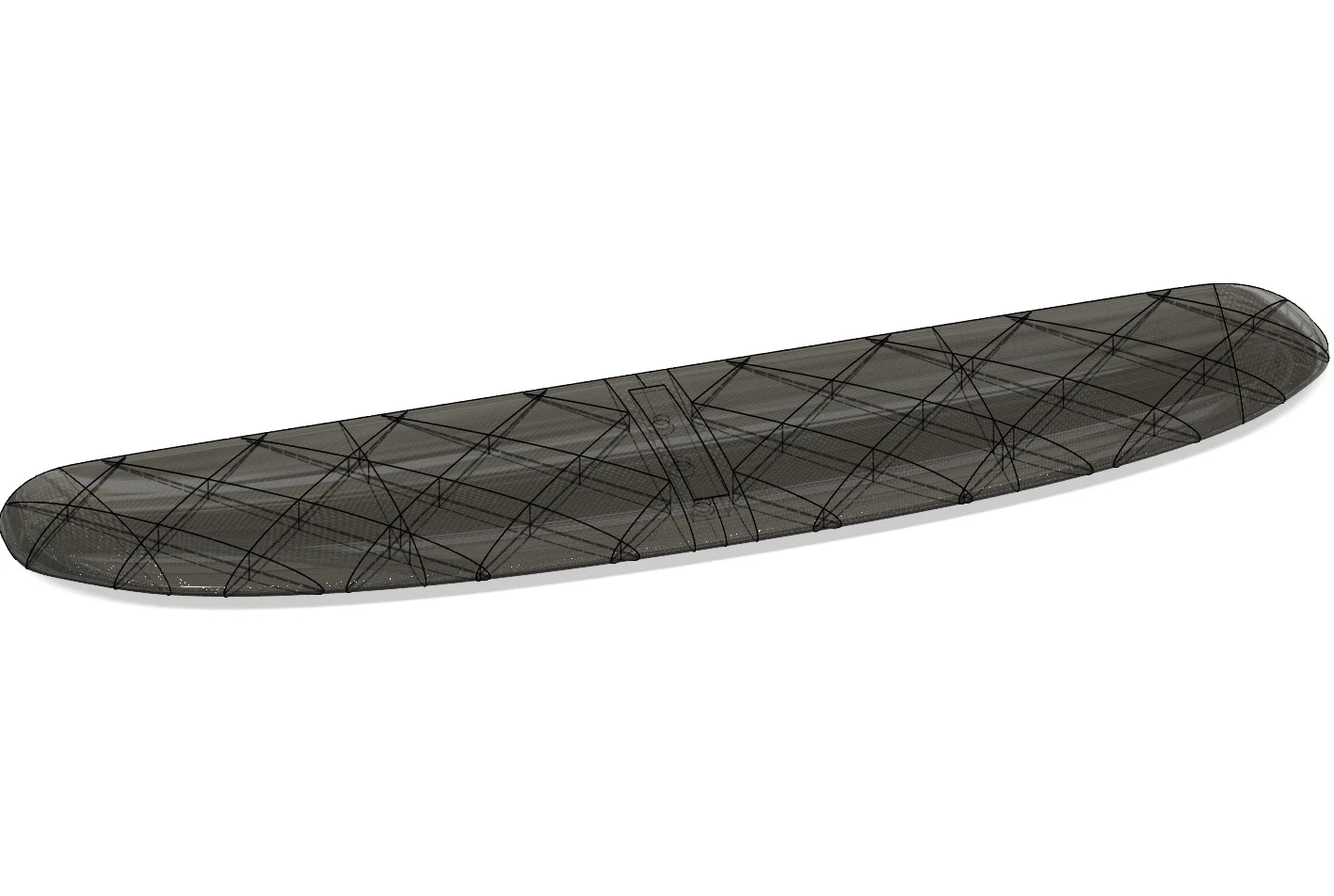

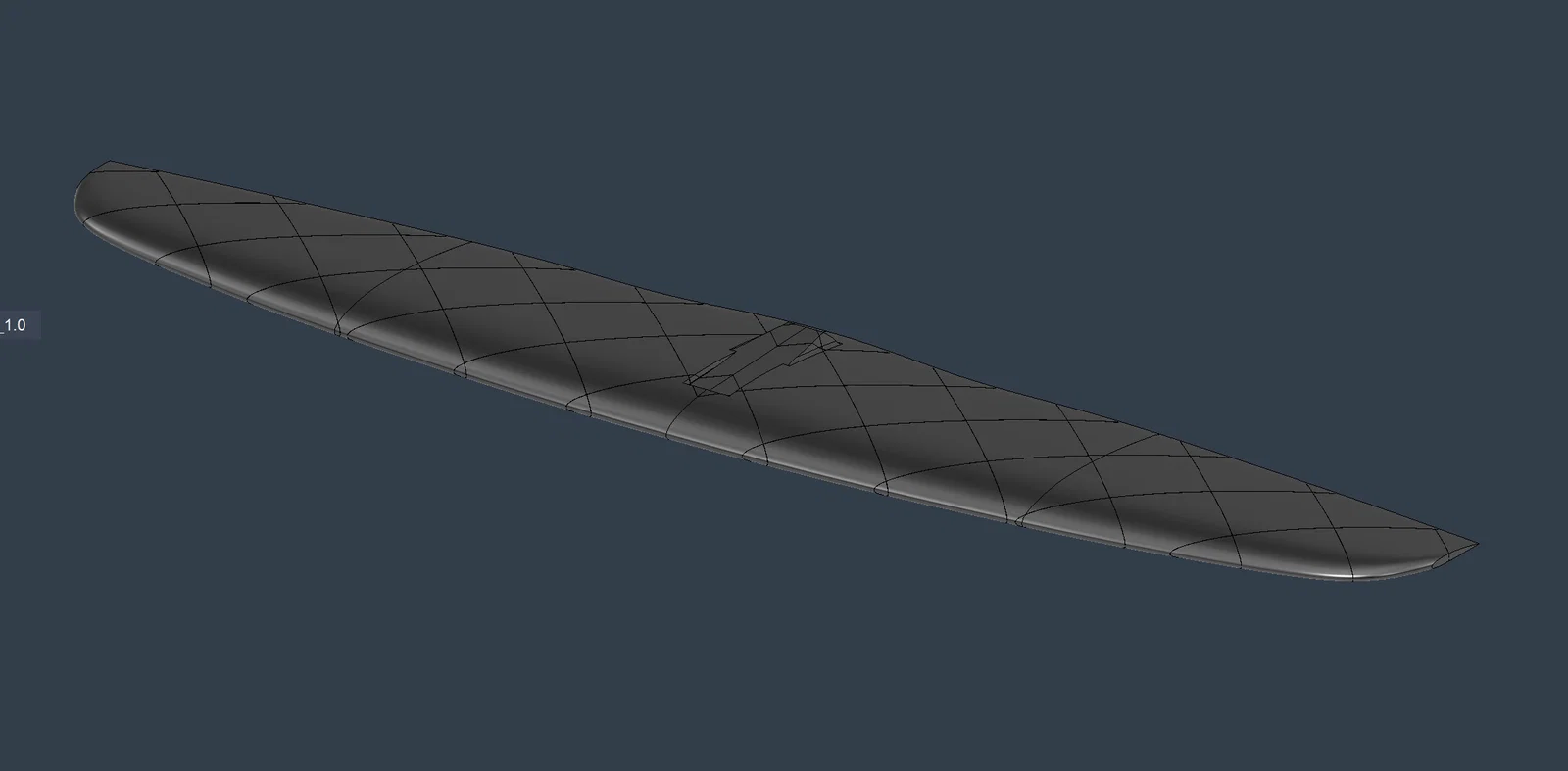

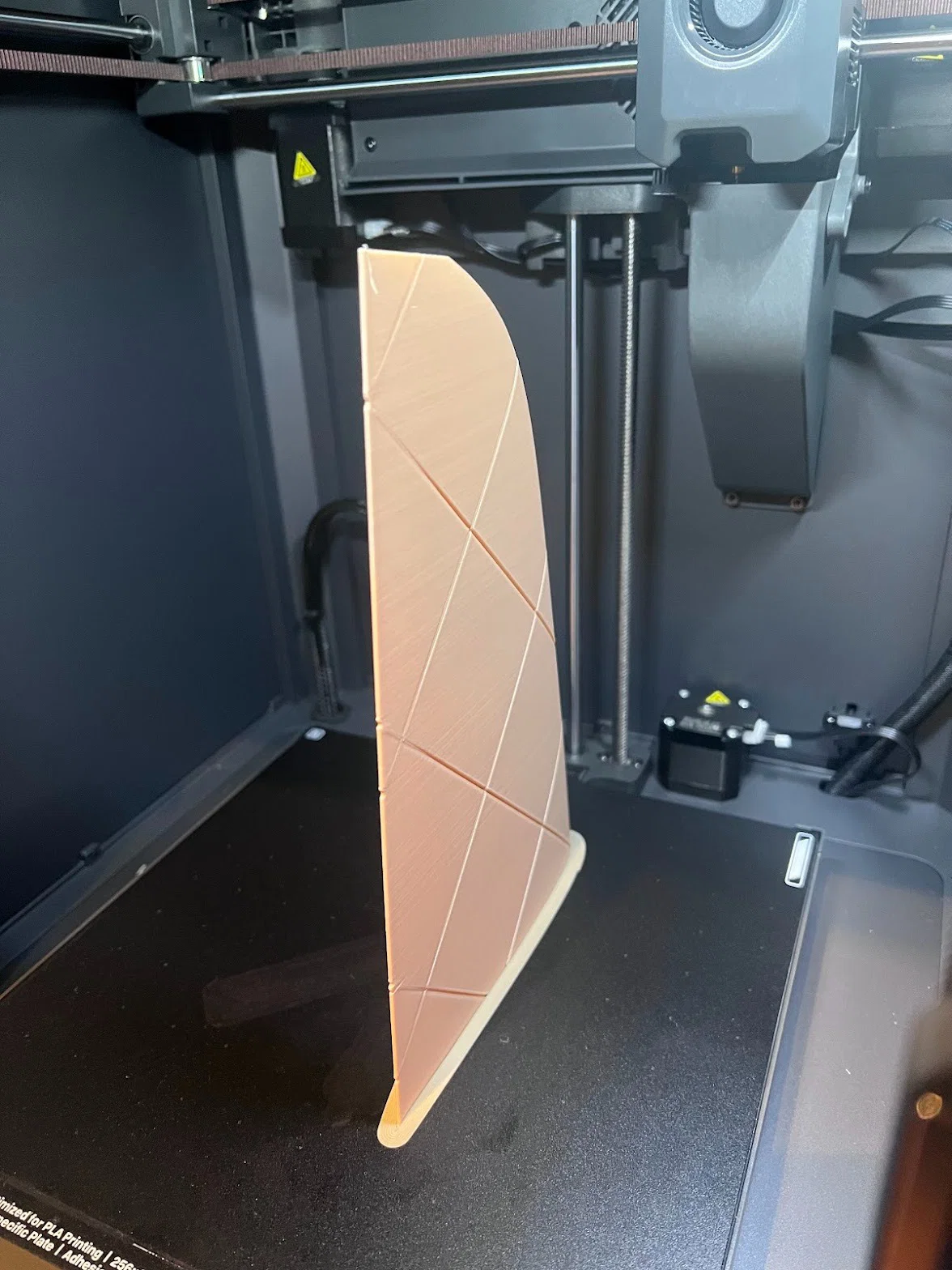

Cánh này được thiết kế để in ở chế độ vase mode với support tích hợp sẵn. Cách này giúp tiết kiệm cả thời gian in lẫn giảm trọng lượng của cánh.
Phần tip của cánh (phần trên cùng) có thể cần được trám và/hoặc nắn/sửa lại vì nó sẽ không kín nước/kín epoxy, nếu bạn dự định làm vacuum layup. Bạn cũng có thể giảm layer height ở 10mm cuối để đạt chất lượng cao hơn.
Cánh được dựa trên axis1010 (1500cm^2). Dùng biên dạng NACA 4412.
Tổng thể cả bộ khoảng 300g (linewidth 0.675mm). In với các cài đặt vase mode thông thường.
Phần centerpiece không nên in bằng vase mode.
Hướng dẫn thì xem mẫu hydrofoil khác của mình tại đây: design.
