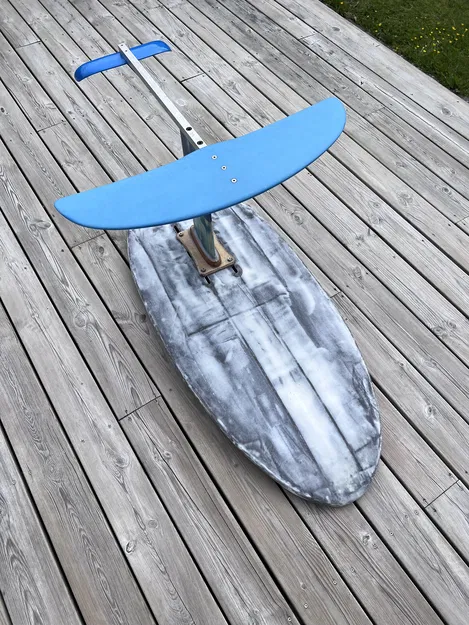

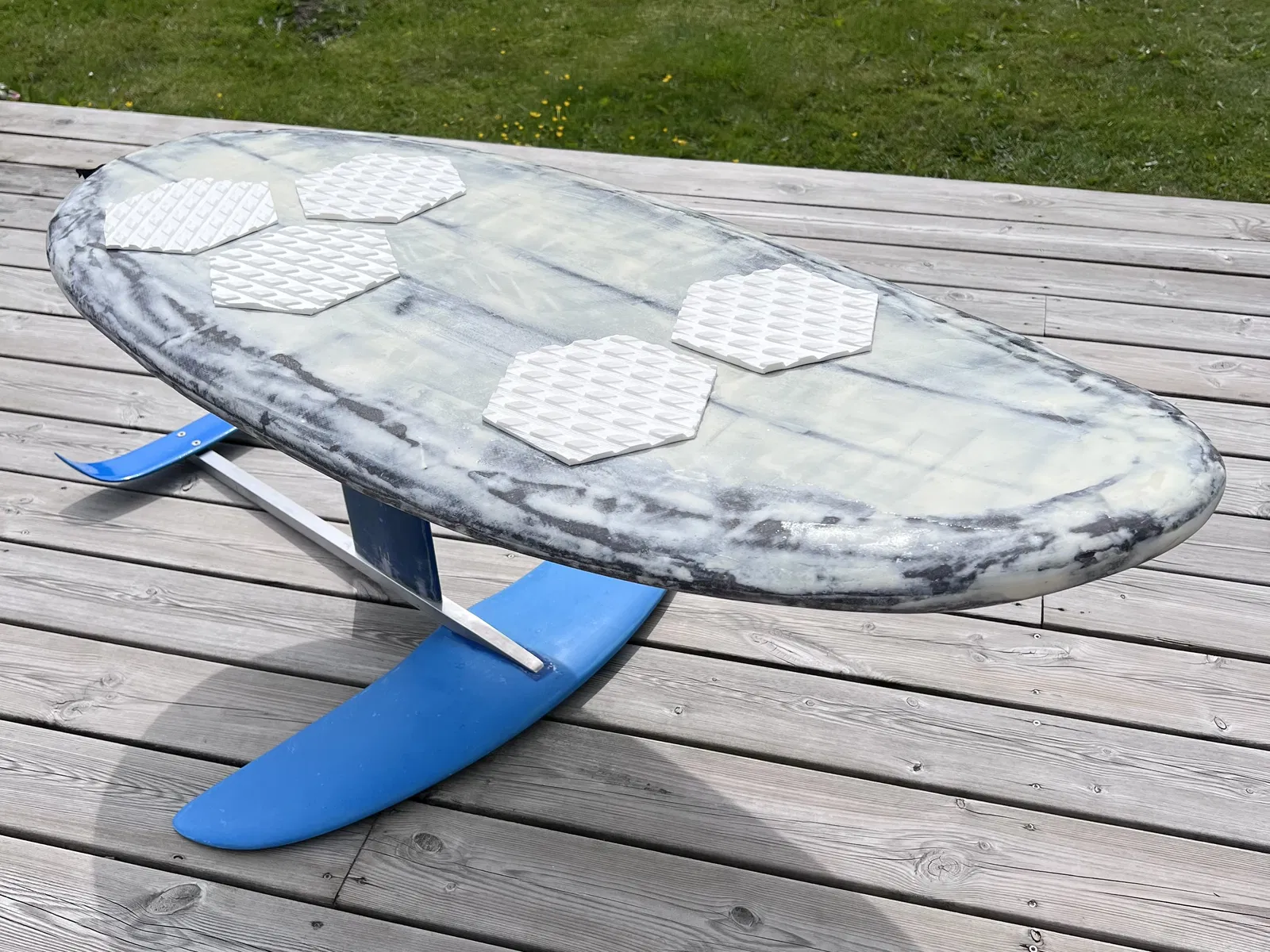

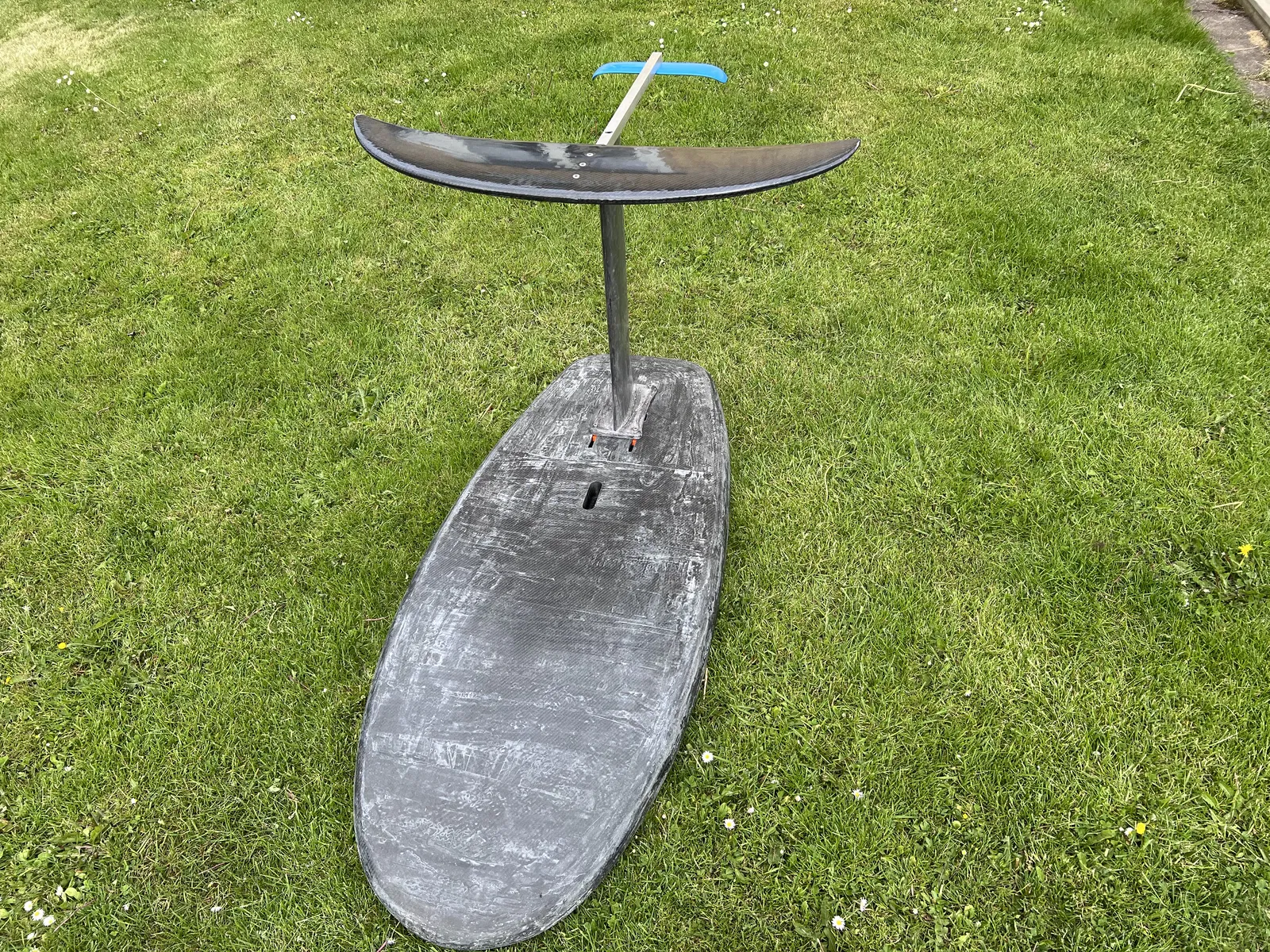

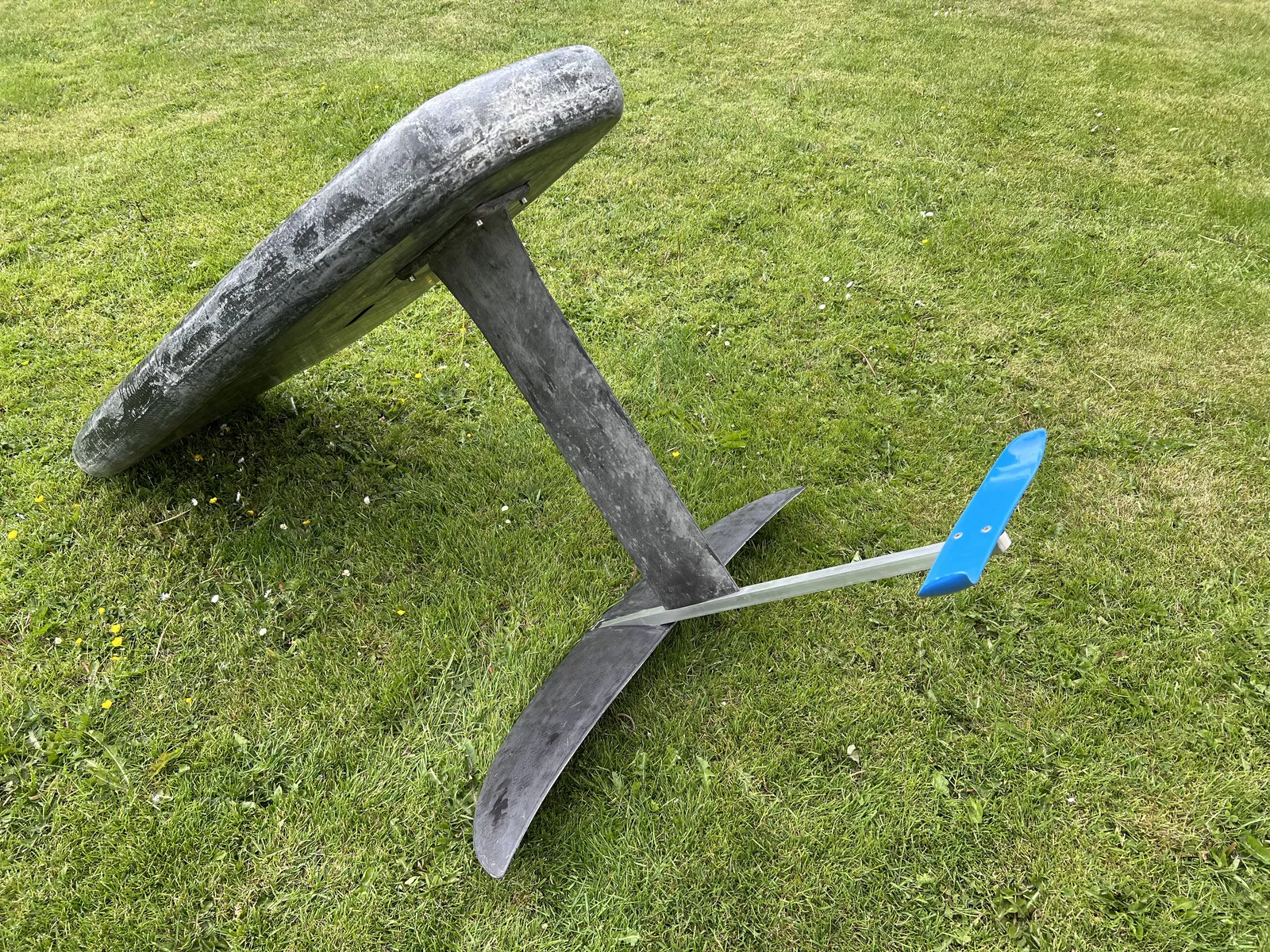

Cánh Hydrofoil (Hydrofoil Wing)

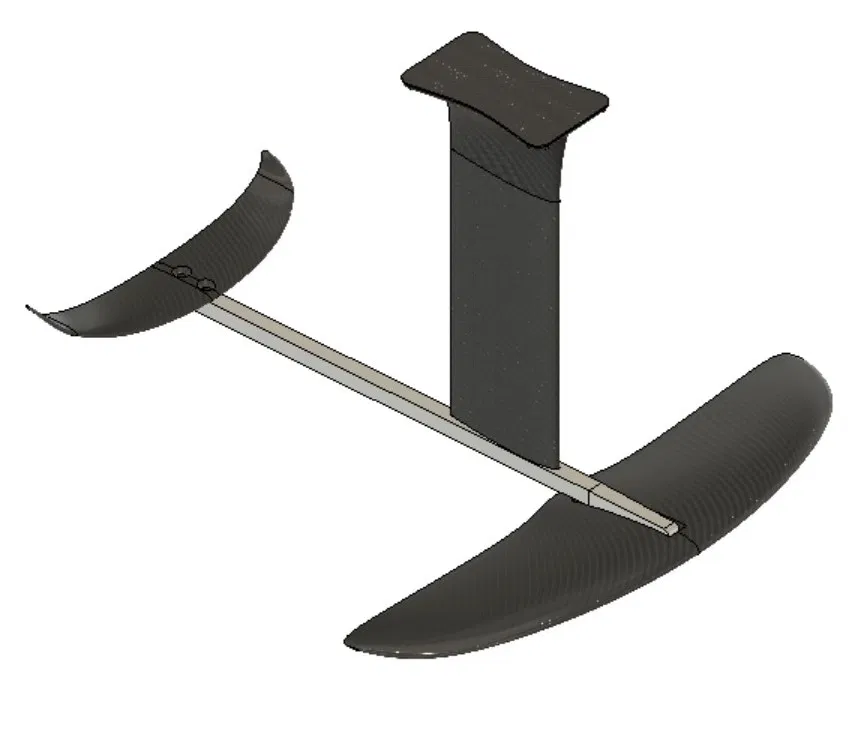

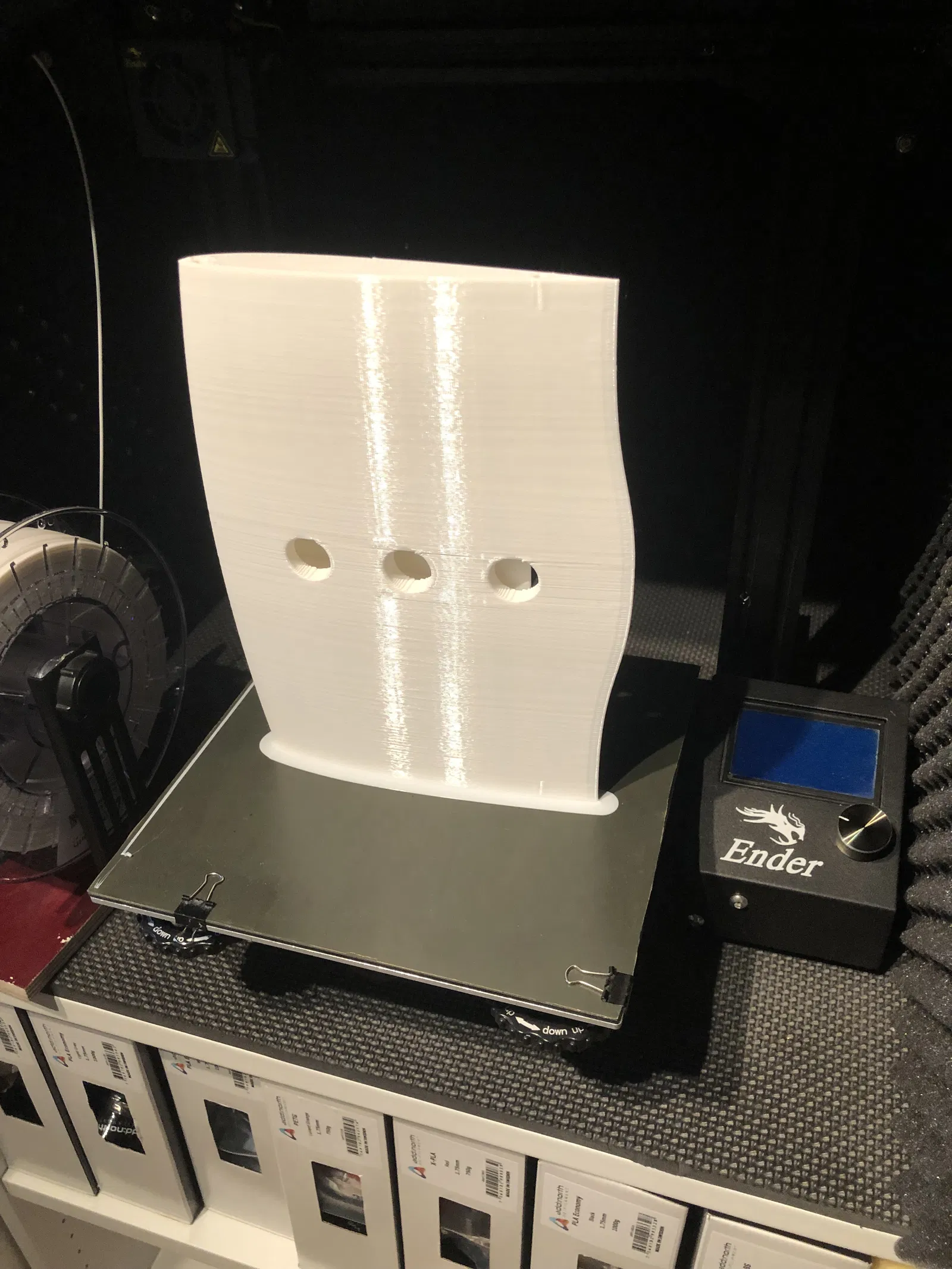

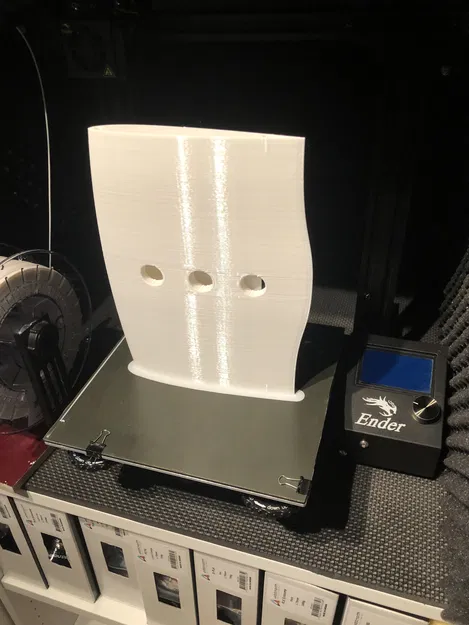

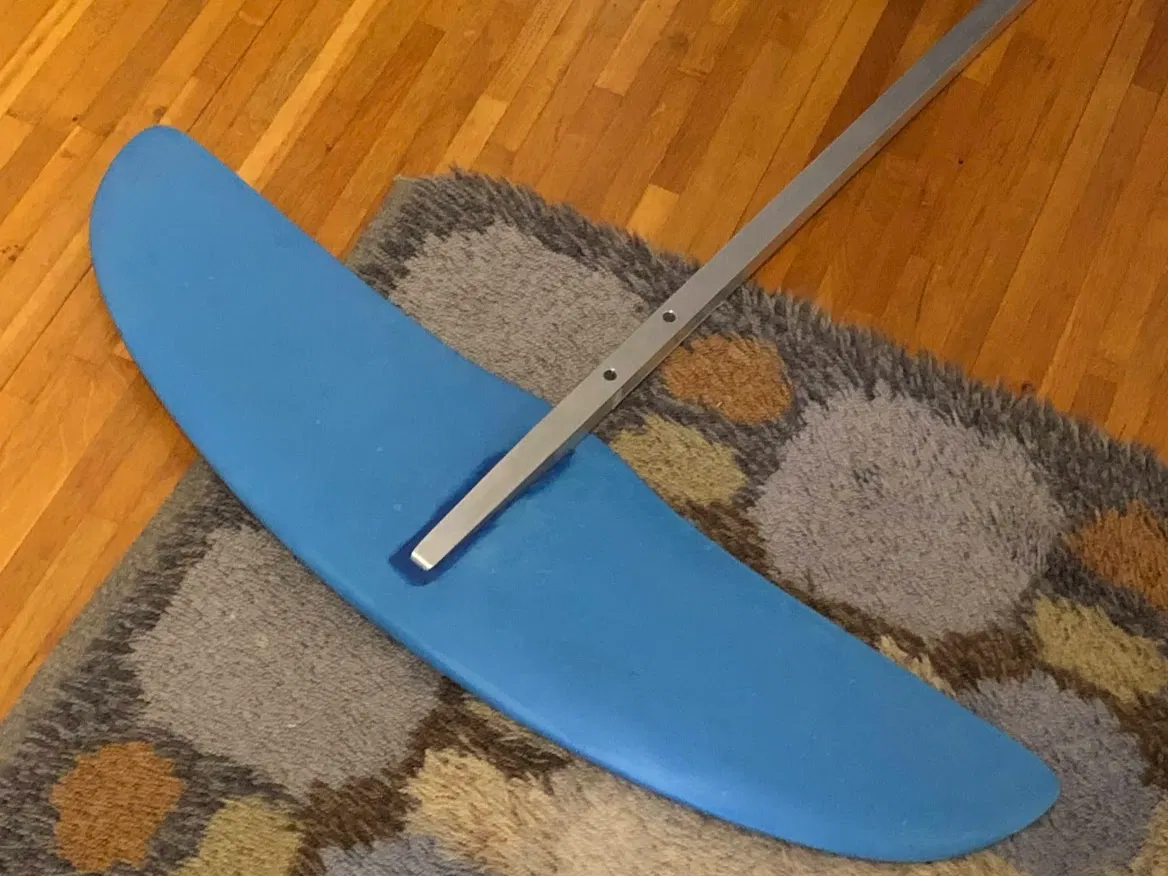

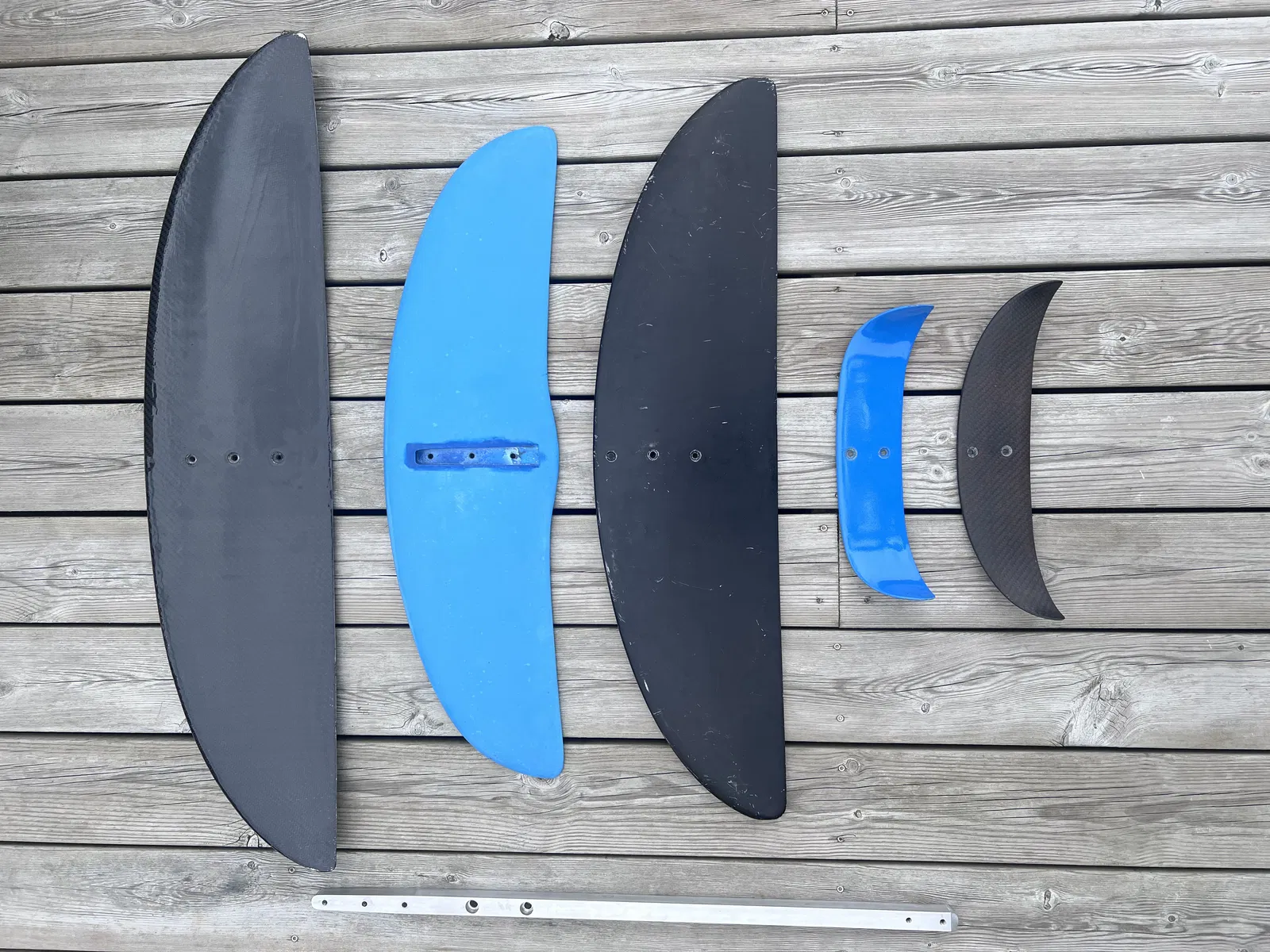

Tự in 3D cánh Hydrofoil của riêng bạn và lắp thanh nhôm vào giữa nhé.

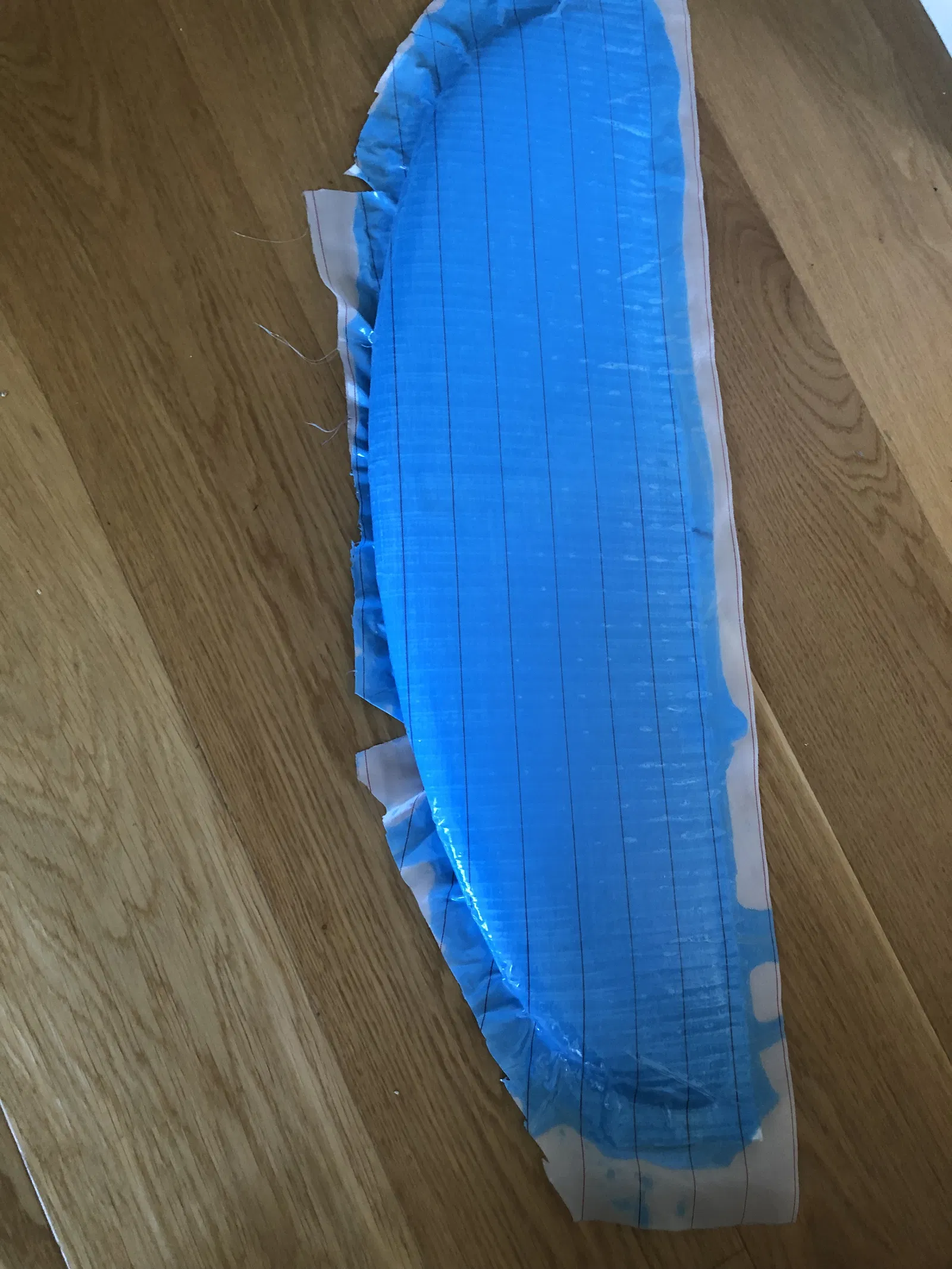

Tôi khuyên bạn nên dùng đầu phun (nozzle) lớn. Độ cao lớp in 0.2mm hay 0.6mm sẽ không ảnh hưởng đến bề mặt hoàn thiện khi đã được bọc sợi thủy tinh đâu. Đừng dùng infill quá 10% nhé, vì lõi in 3D cơ bản không tạo ra độ cứng đáng kể. Tôi đã dùng 600gsm unidirectional và 450gsm biaxial cho mỗi mặt, cộng thêm một lớp 160gsm twill (sợi thủy tinh). Bạn nên ưu tiên xếp sợi dọc theo chiều dài của cánh.

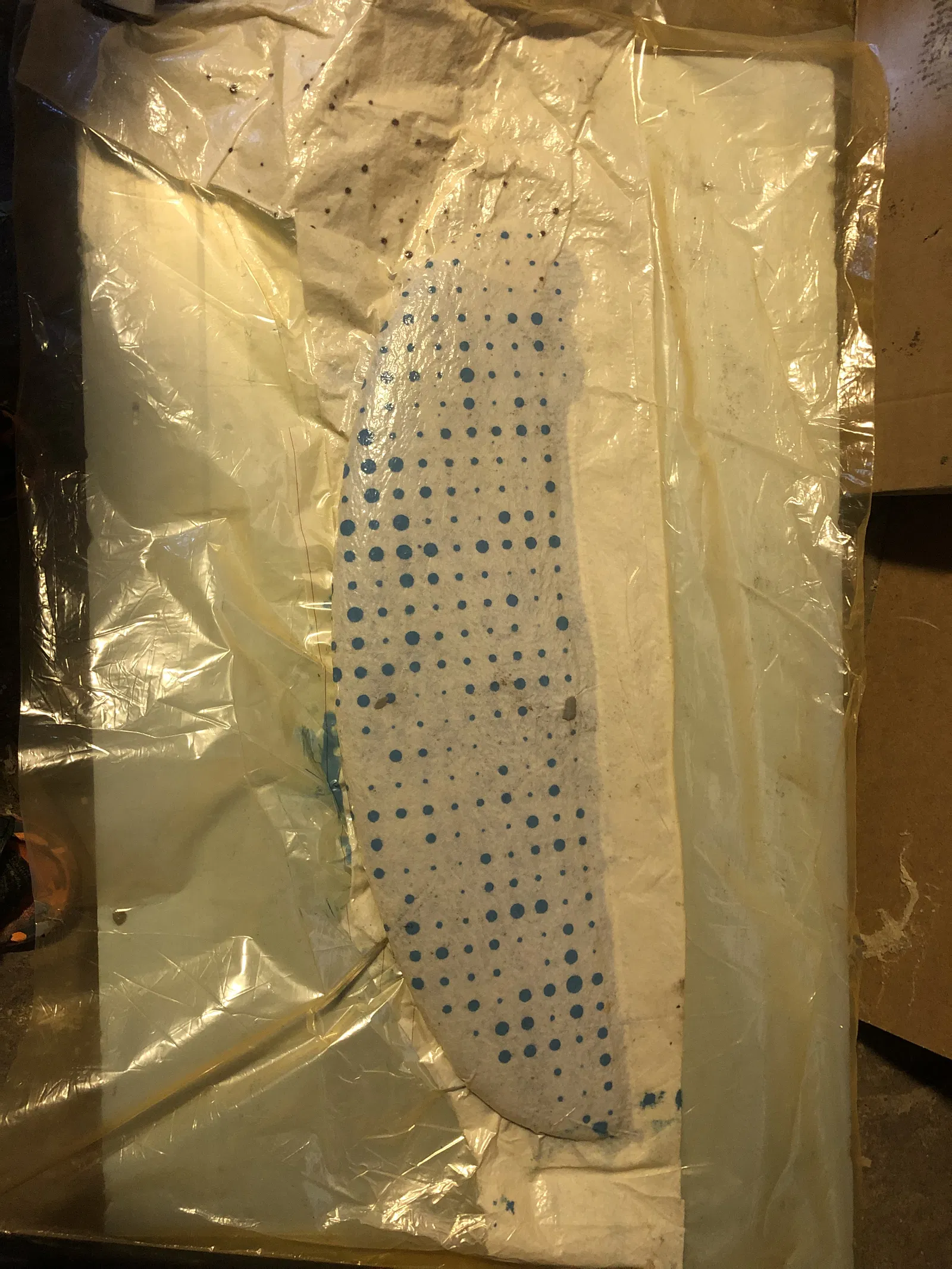

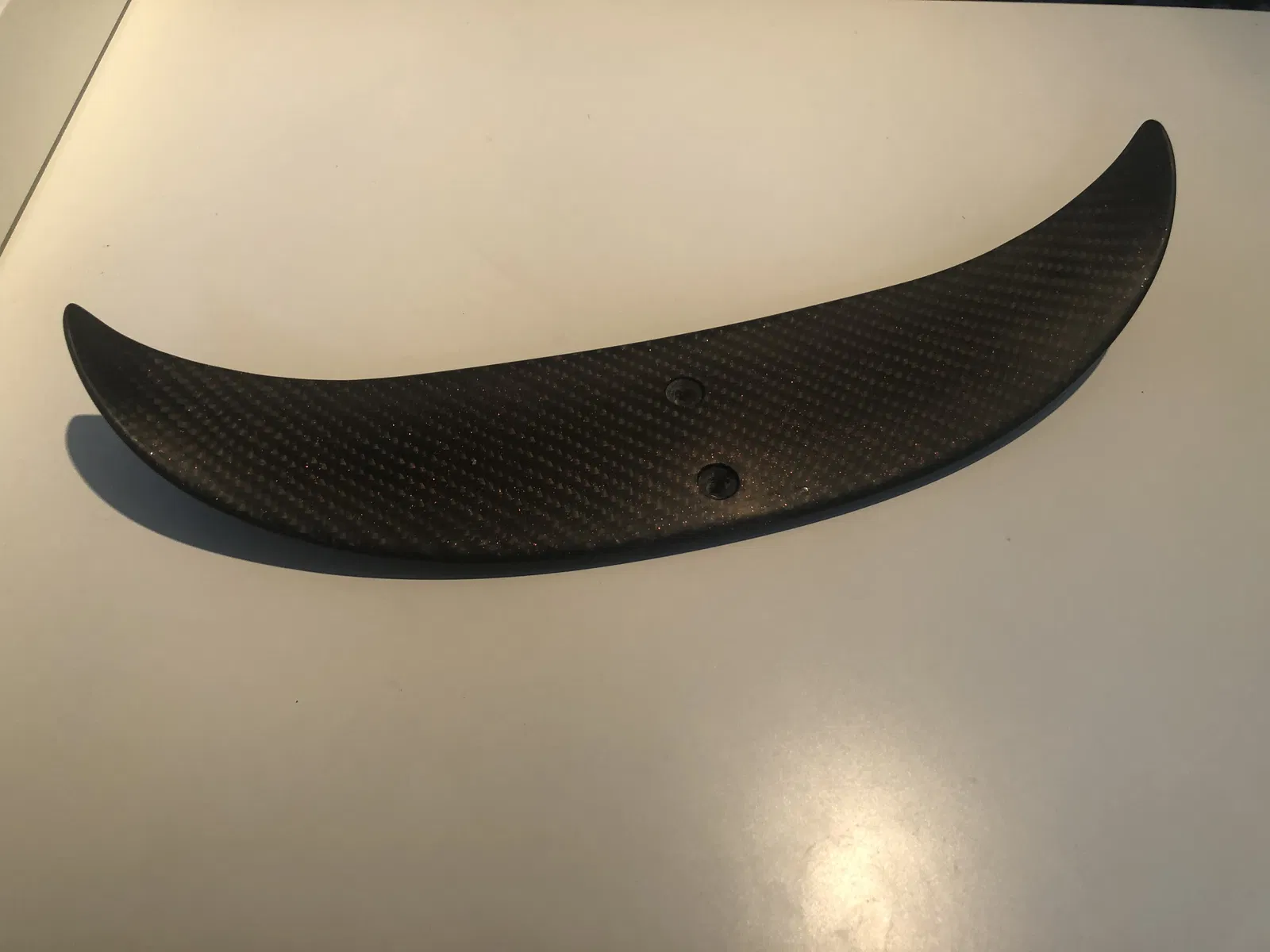

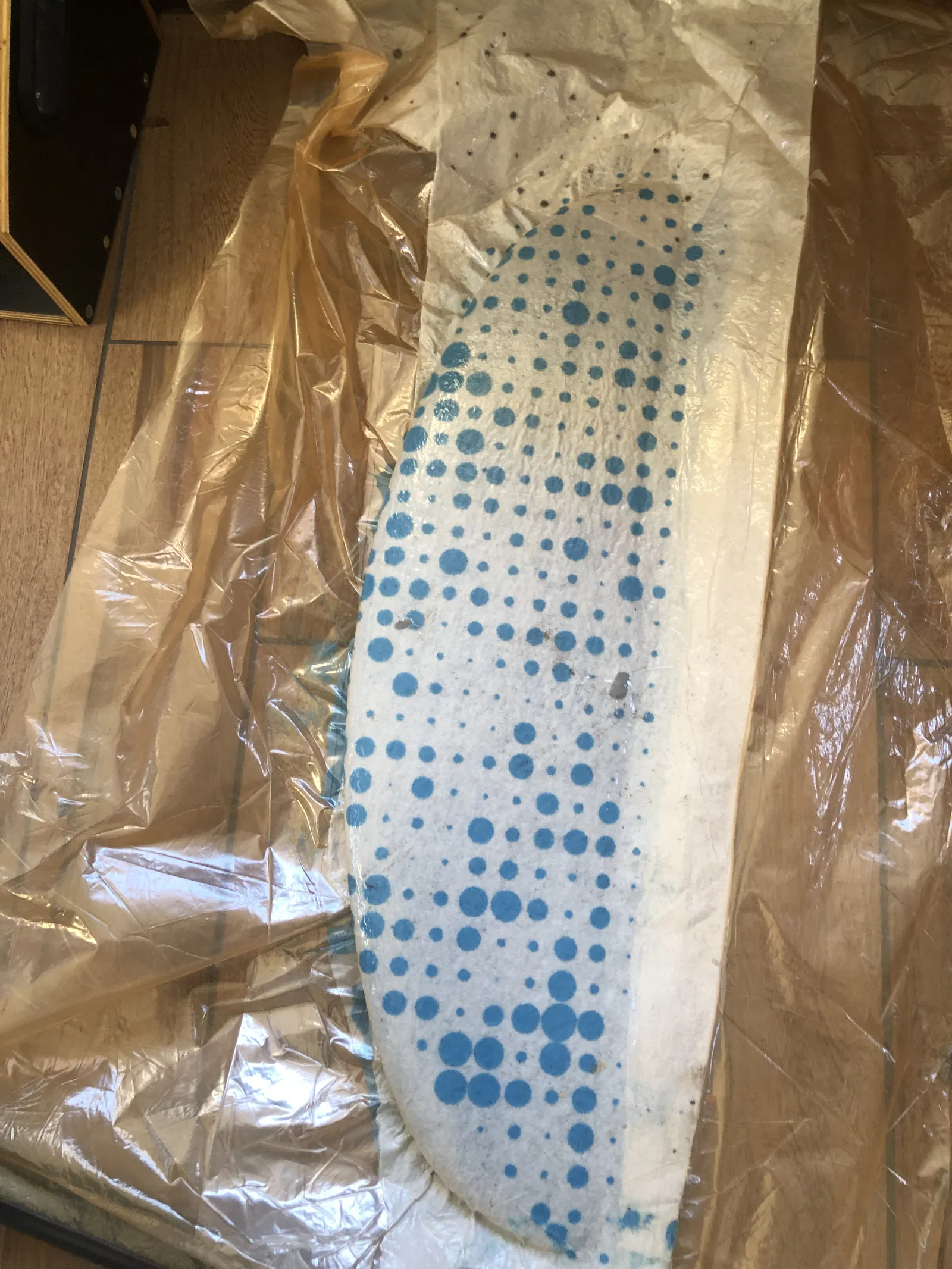

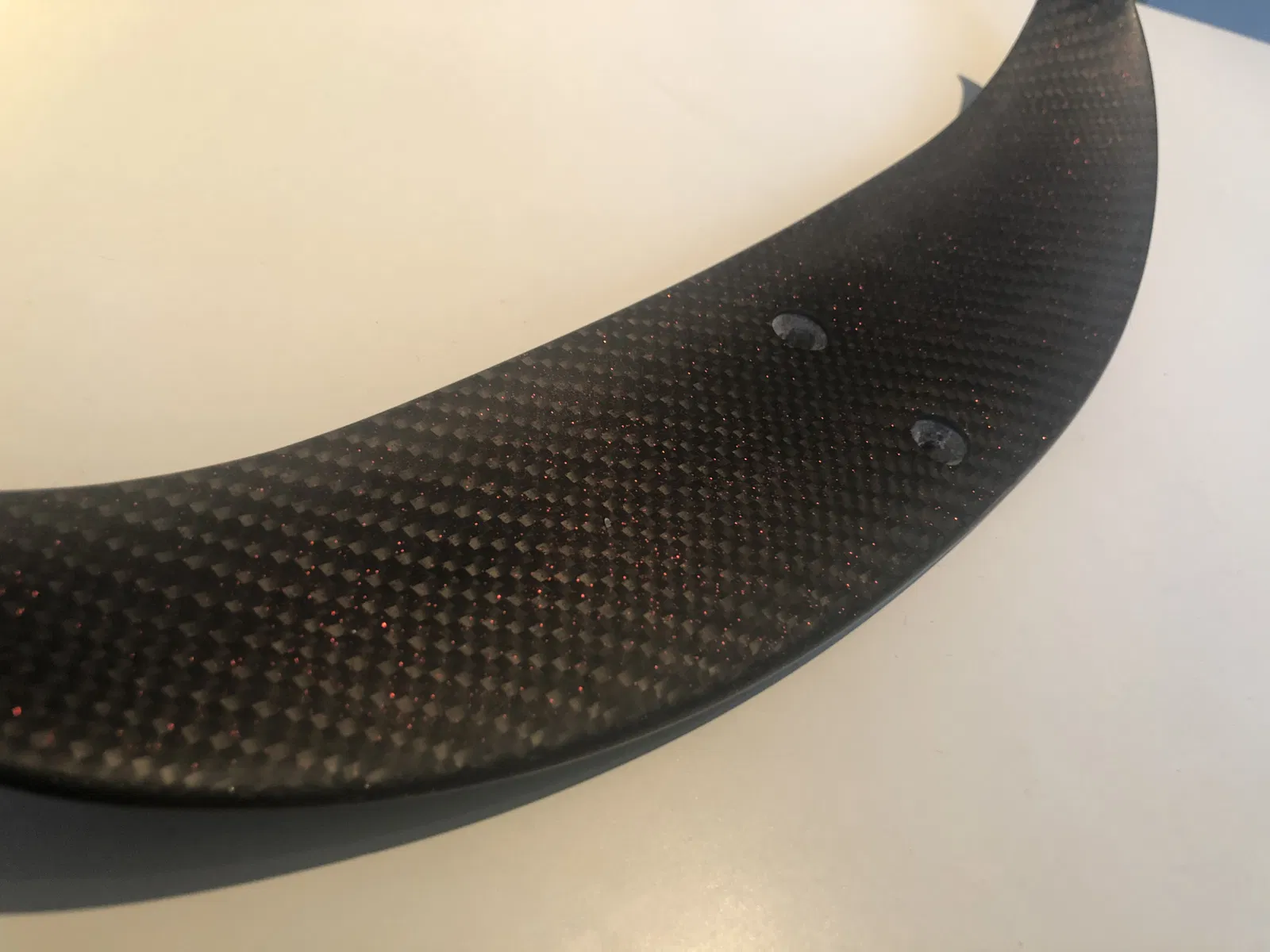

Tôi khuyến khích dùng túi hút chân không, nhưng bạn hoàn toàn có thể bọc thủ công. Tất nhiên là bạn có thể dùng sợi carbon (cứng hơn và nhẹ hơn một chút), nhưng với tôi thì chi phí cao hơn không đáng với lợi ích mang lại.

Bản 1100 đã được tối ưu hóa để quy trình bọc sợi dễ dàng hơn. (Xem hướng dẫn).

Cánh sử dụng biên dạng NACA 23015.

Nếu bạn dự định làm theo phương pháp hút chân không, hãy xem qua của tôi. Còn nếu bạn đang tìm kiếm hộp lắp vây (fin box) tùy chỉnh (tham số hóa) thì cứ thoải mái nhé.

Hiện đã có file PDF thông số kích thước của thân cánh (fuselage)

Hướng dẫn

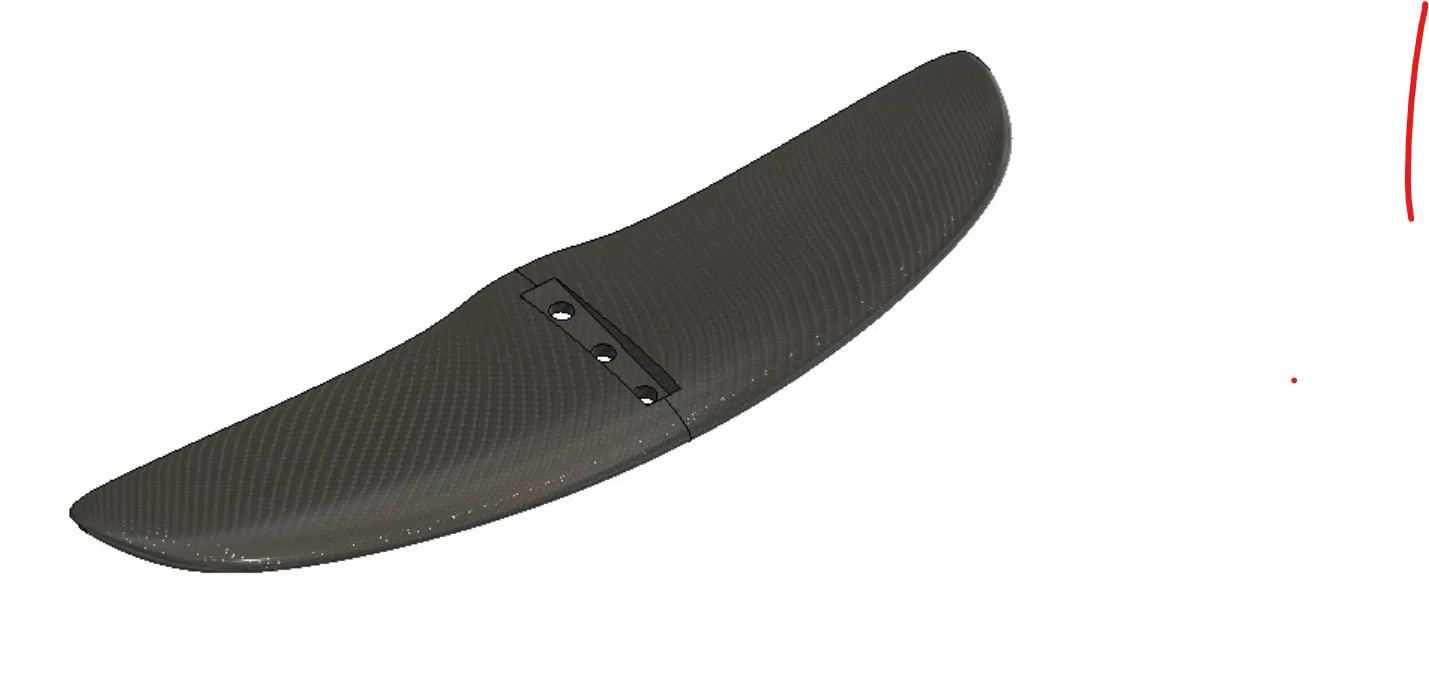

Bản 1100 có một số tính năng thiết kế giúp đơn giản hóa quá trình chế tạo:

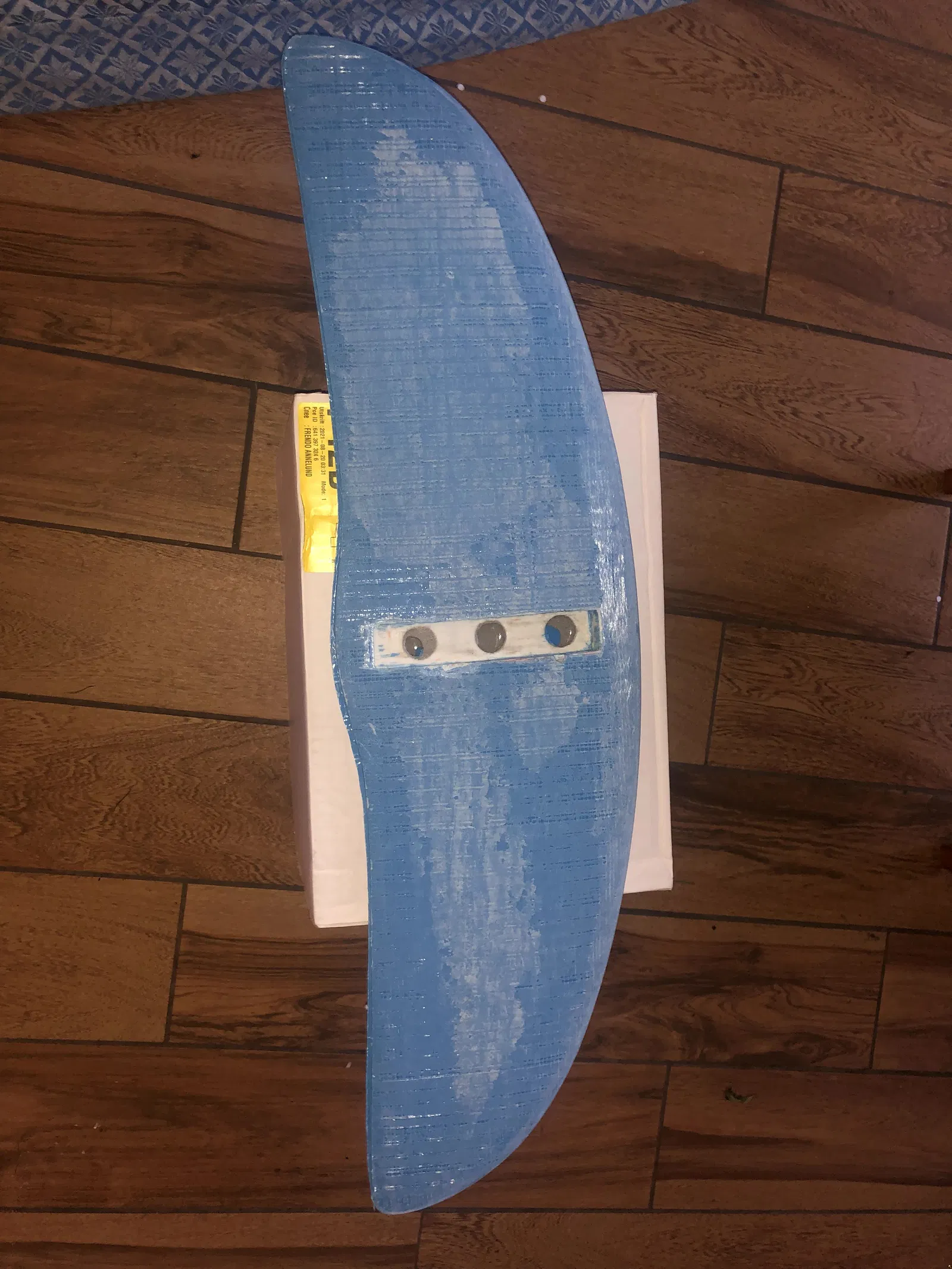

1. Ba lỗ này sẽ được lấp đầy bằng epoxy (giúp bạn siết ốc vít đúng cách và làm lỗ âm). Sau đó, bạn sẽ khoan các lỗ mới (nhỏ hơn) cho phần cứng của mình.

2. Bức tường chắn này cho phép bạn dễ dàng bọc sợi lên toàn bộ bề mặt trên mà không làm dính epoxy vào phần khoét của thân.

3. Sau khi bọc sợi, bạn chỉ cần cắt qua lớp sợi thủy tinh/carbon và bức tường ngoài cùng. Tôi khuyên dùng máy Dremel hoặc máy đa năng, dùng dao rọc giấy thì khá khó nhưng vẫn được nhé.

Cuối cùng, bạn cần tháo các nắp này ra bằng đục, máy mài hoặc bất cứ thứ gì. Chỉ cần cẩn thận để không làm hỏng bề mặt, tránh để epoxy rò rỉ vào bên trong cánh rỗng.

Tất cả các cánh được thiết kế với khoảng cách lỗ 45mm, nhưng bạn có thể thay đổi trong Fusion.

Tôi khuyên bạn nên xem video này để lắp thân cánh:

Và video này để biết cách bọc sợi cho cánh:
