Hệ thống ống dẫn khí mô-đun FlexiFlow cho máy tính

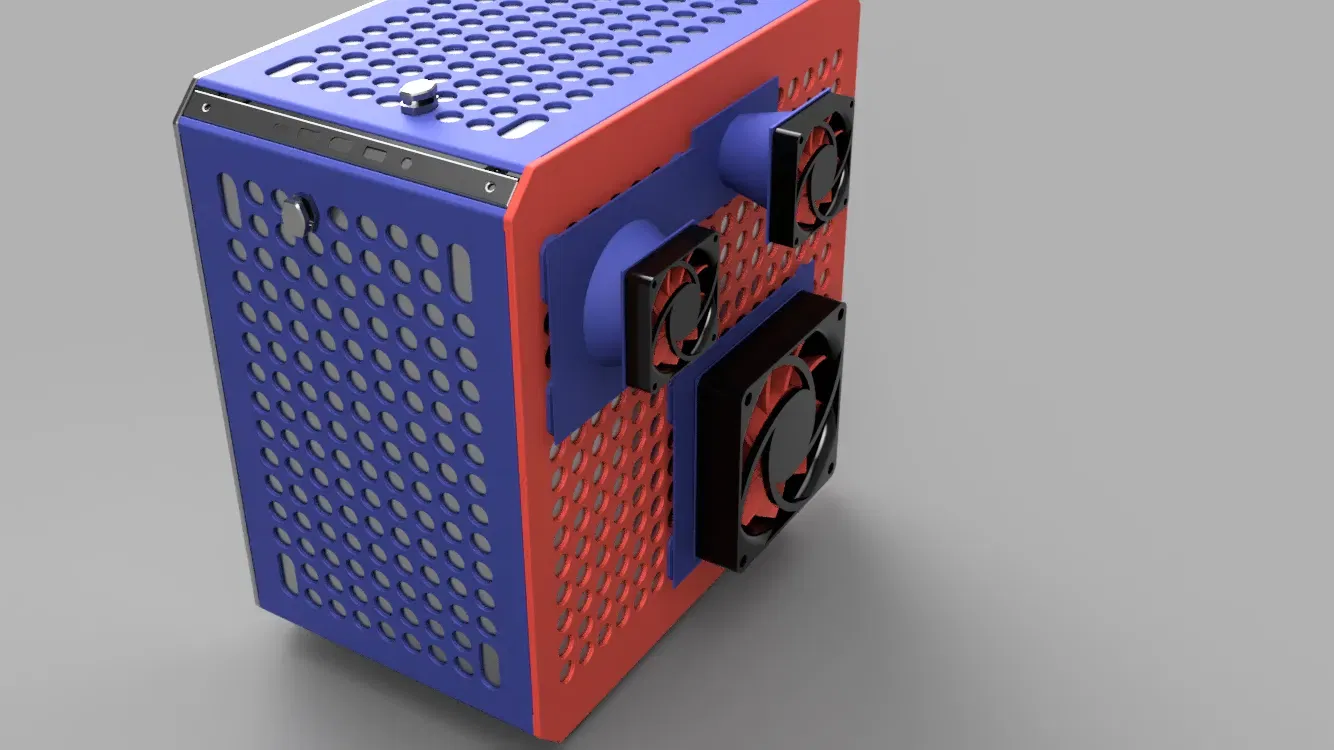

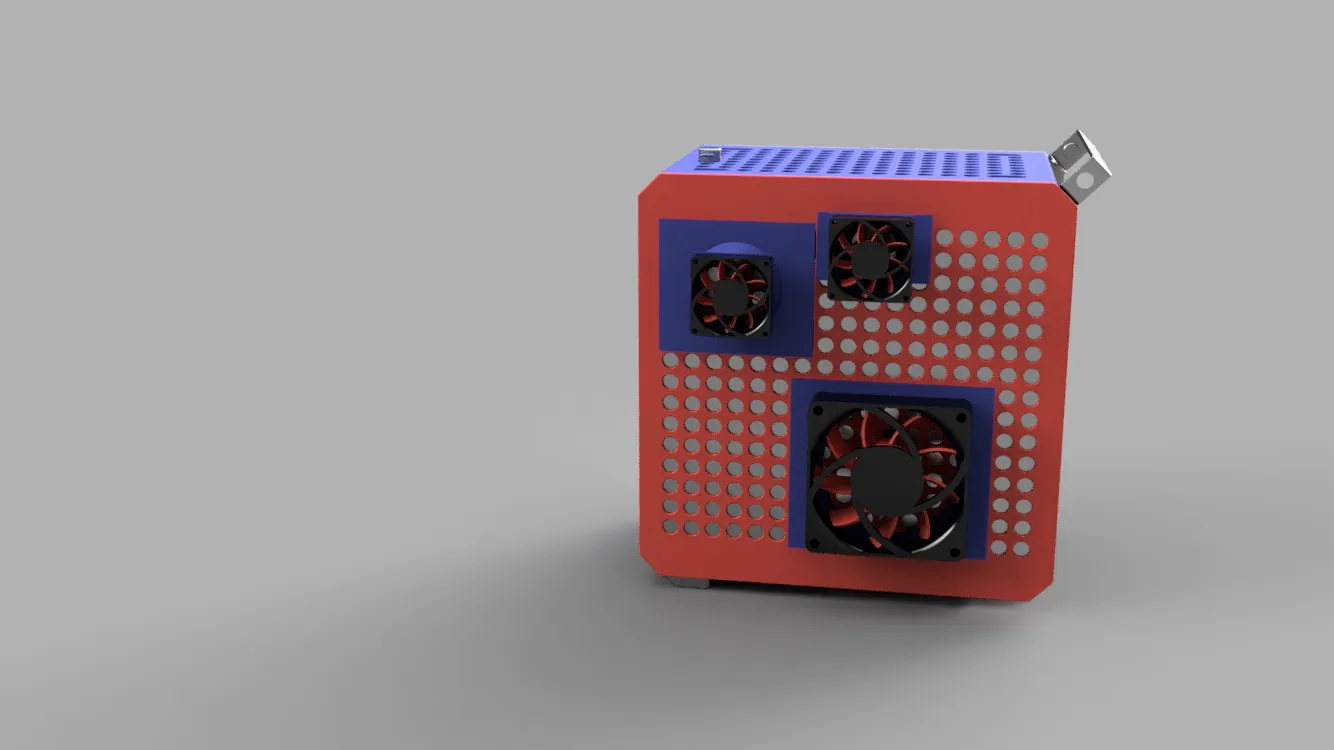

Khám phá sức mạnh của quản lý luồng không khí cá nhân hóa với Hệ Thống Ống Duct Modular FlexiFlow, một thiết kế được chế tác tỉ mỉ cho phép kiểm soát luồng không khí tối ưu bên trong hoặc bên ngoài vỏ CPU của bạn. Bộ sản phẩm hoàn toàn tham số này cung cấp một loạt các tùy chọn tùy chỉnh phong phú để thích ứng với cấu hình phần cứng độc đáo của bạn.

Các Tính Năng Chính:

1. Lựa Chọn Vòi Phun: Tùy chỉnh kích thước vòi phun cho máy in 3D của bạn, đảm bảo trải nghiệm in mượt mà và vừa vặn chính xác.
2. Độ Dày Tường Có Thể Điều Chỉnh: Bắt đầu từ kích thước vòi phun 4*, điều chỉnh tham số này để phù hợp với sự thay đổi kích thước vòi phun.
3. Đặt Vị Trí Và Tùy Chỉnh Đường Kính Vít Quạt:
   • HolePitchX và HolePitchY: Xác định khoảng cách giữa các lỗ vít trên trục X và Y để đạt được sự gắn kết an toàn cho quạt của bạn.
   • ScrewDiameter: Điều chỉnh để phù hợp với thông số vít của quạt để lắp ráp liền mạch.
4. Đường Kính Ống Duct:
   • Duct Diameter_1: Thích ứng với đường kính quạt của bạn để vừa vặn.
   • Duct Diameter_2: Điều chỉnh tham số này để kiểm soát phân phối luồng không khí; đường kính lớn hơn phân tán luồng không khí trong khi đường kính nhỏ hơn tập trung và tăng tốc luồng không khí.
5. Chiều Cao Duct_2: Thay đổi để cân bằng giữa luồng không khí tăng cường và sự ổn định thiết kế.

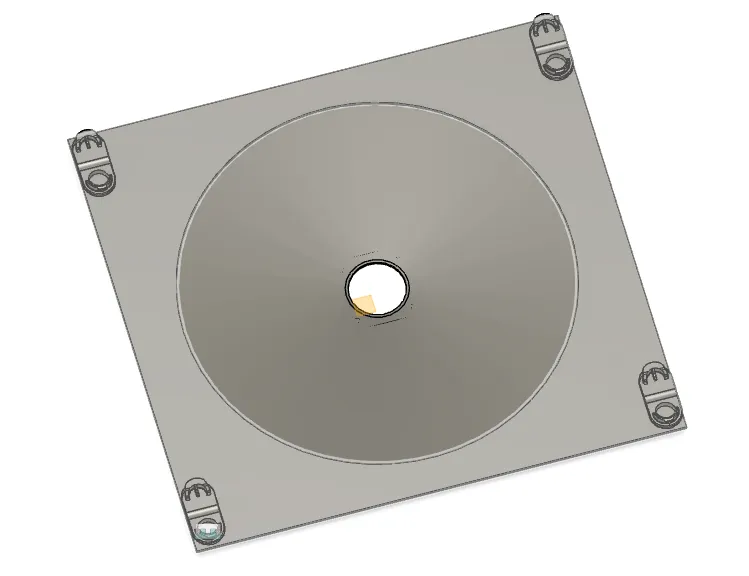

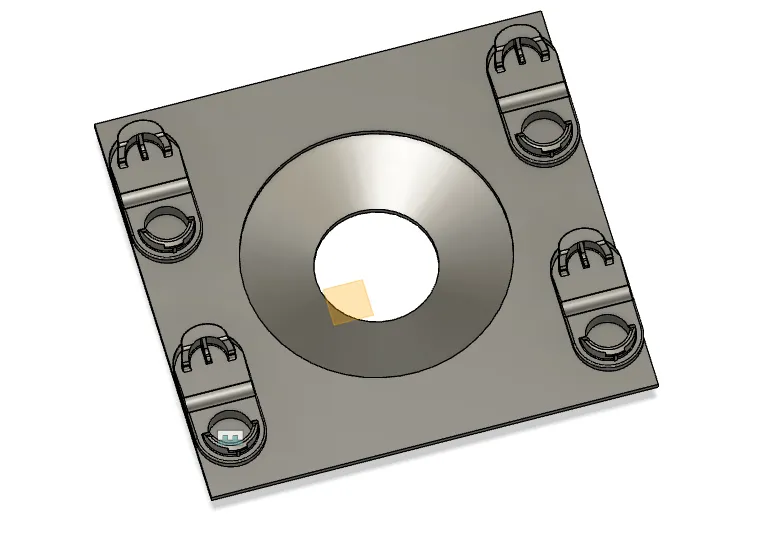

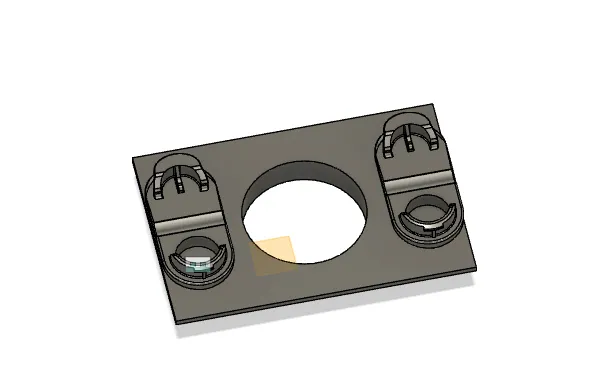

Tất cả các tham số khác đều được tính toán tự động để cung cấp một hành trình tùy chỉnh không gặp rắc rối. Mô hình này được thiết kế với 2 hoặc 4 kẹp để gắn trực tiếp vào vỏ CPU, với khoảng cách giữa các trung tâm kẹp luôn duy trì khoảng cách chính xác 20mm, lên đến 280mm, dựa trên sở thích kích thước của bạn. Quyền tự do điều chỉnh các tham số khác được bảo tồn cho những ai muốn tinh chỉnh thêm thiết kế. Hệ Thống Ống Duct Modular FlexiFlow được chế tác không chỉ như một thiết kế, mà còn như một giải pháp cho quản lý luồng không khí hiệu quả và cá nhân hóa. Nếu thiết kế này phù hợp với yêu cầu của bạn, hãy theo dõi. Với đủ sự hỗ trợ, tôi mong muốn giới thiệu một dự án quản lý cáp tiếp theo!

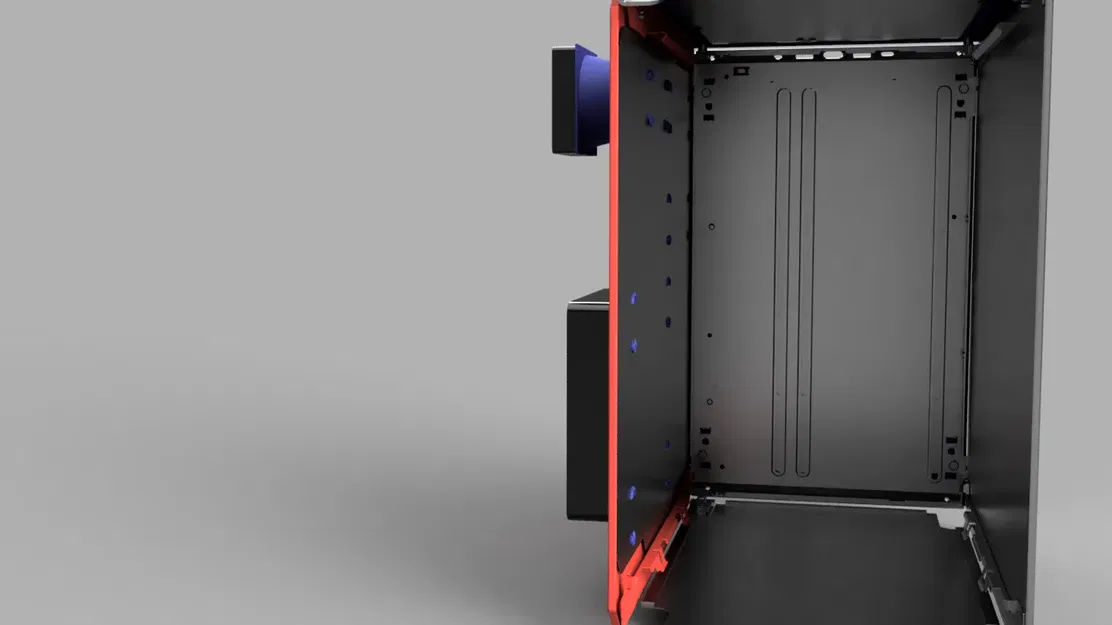

Quan sát cuối cùng: Nếu bạn muốn một phụ kiện kẹp quạt đơn giản, hãy đặt chiều cao duct_2 về không, tốt nhất là giữ đường kính Duct Diameter_1 và Duct Diameter_2 giống nhau để tránh kết quả không mong muốn. Kích thước khác nhau có thể tạo ra kết quả sử dụng được nhưng cũng có thể dẫn đến những kết quả bất ngờ và có thể không thuận lợi. Nếu bạn muốn một phụ kiện kẹp quạt đơn giản, hãy đặt chiều cao duct_2 về không. Ngoài ra, dự án này có thể được sử dụng bên trong vỏ máy, miễn là có đủ không gian để lắp quạt PC của bạn.

Cập nhật 29-September-2023:

Đã thêm một kẹp mới, nó nên sử dụng ít vật liệu hơn, tuy nhiên tôi không chắc nó sẽ làm cho nó ổn định hơn vì tôi không có vỏ này, Clip_1 thì hơi khó in hơn và được lấy từ tệp bước của vỏ trong cuộc thi, trong khi Clip_2 được lấy từ tệp bước của kẹp trong tệp cuộc thi. Cũng có một tham số mới để chọn khoảng cách giữa kẹp mới và thân, nếu bạn muốn nó sâu hơn, chỉ cần chọn một số âm. quan sát: để chọn Clip1 hoặc Clip2 chỉ cần làm cho đối tượng bạn muốn hiển thị và ẩn đối tượng bạn không muốn và xuất toàn bộ dự án ra STL.

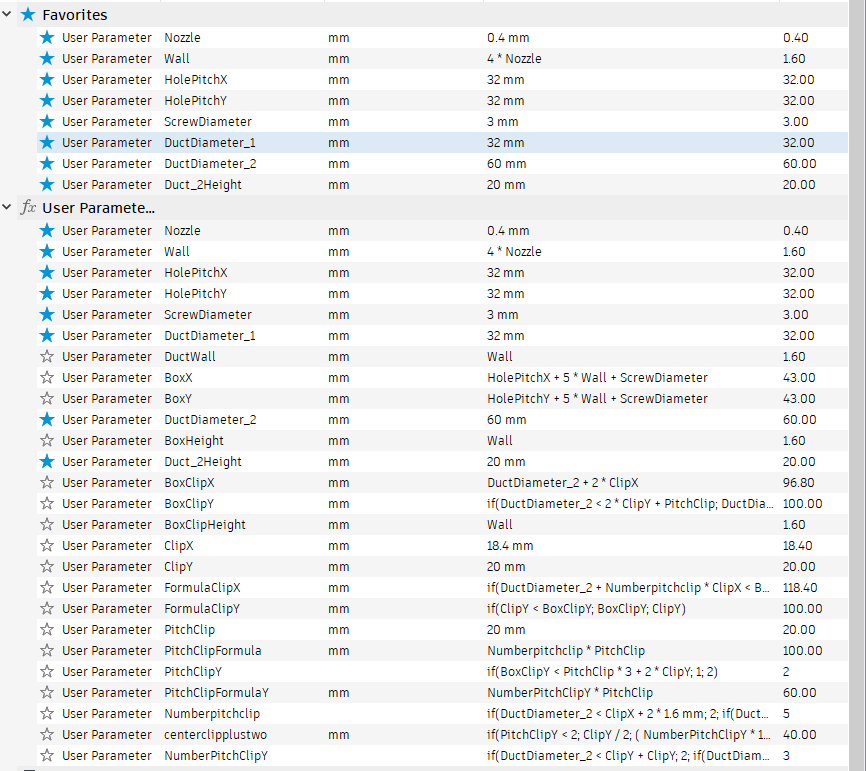

Chỉnh sửa tham số trong Fusion 360:

1. Mở Dự án: Khởi động Fusion 360, đi đến "Tệp" > "Mở" > Hệ thống ống dẫn Modular FlexiFlow.
2. Truy cập Tham số: Điều hướng đến "Chỉnh sửa" > "Thay đổi Tham số".
3. Chỉnh sửa: Trong "Tham số Người dùng", chọn và cập nhật tham số mong muốn trong cột "Biểu thức".
4. Xem trước: Kiểm tra mô hình để cập nhật theo thời gian thực.
5. Lưu: Nhấp vào "OK", sau đó "Tệp" > "Lưu dưới dạng" để đổi tên và lưu mô hình đã cập nhật.
6. Xuất: Tùy chọn - Xuất hoặc in mô hình theo nhu cầu.
