SPCTR G36 Handguard (VFC G36 GBBR)
Handguard/rail thay thế cho SPCTR G36 Handguard dùng cho VFC G36 GBBR. Thiết kế canh dung sai theo máy in Bambu; có thể cần chà nhám/giũa. Cần heat set inserts 4mm OD ren M3 và vít M3 để lắp.
Mô tả

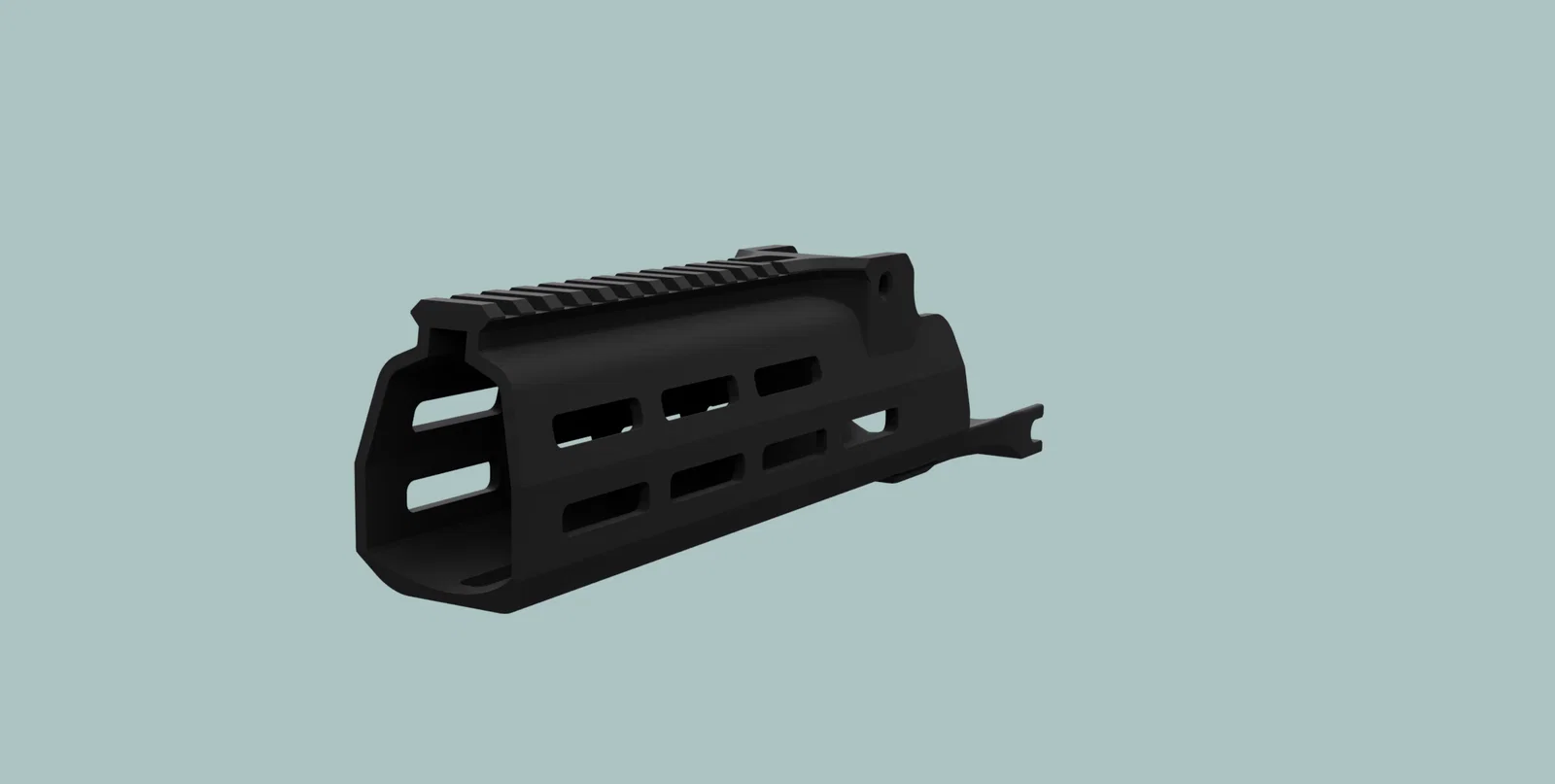

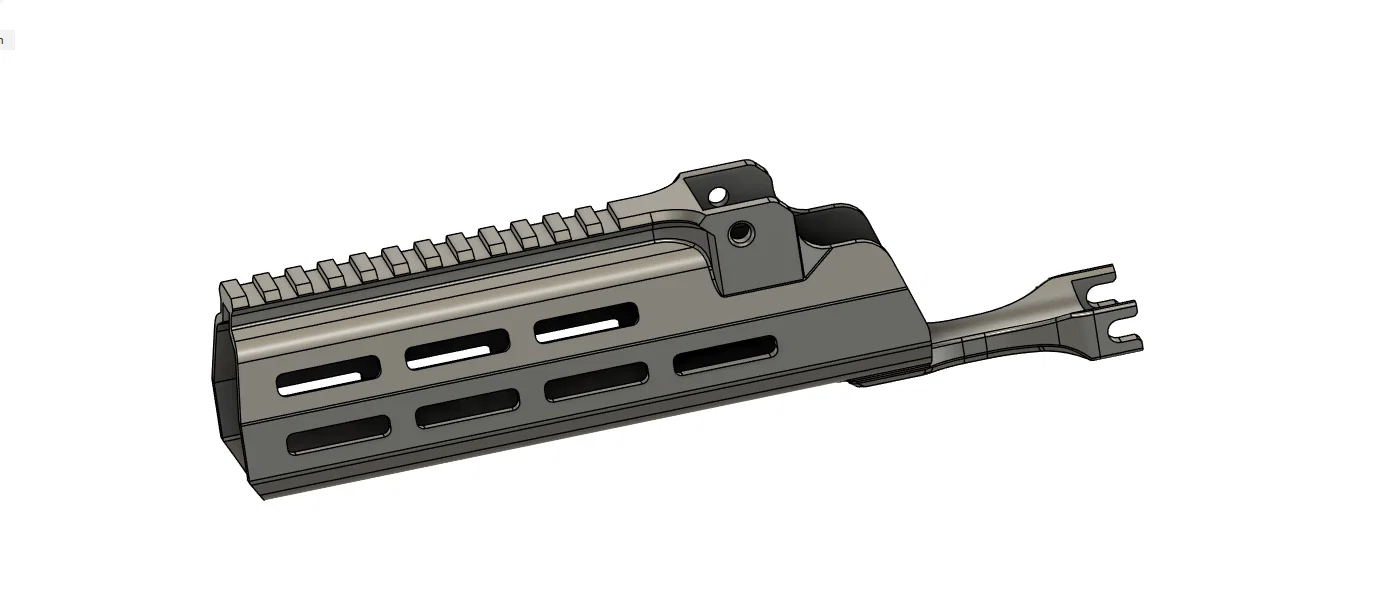

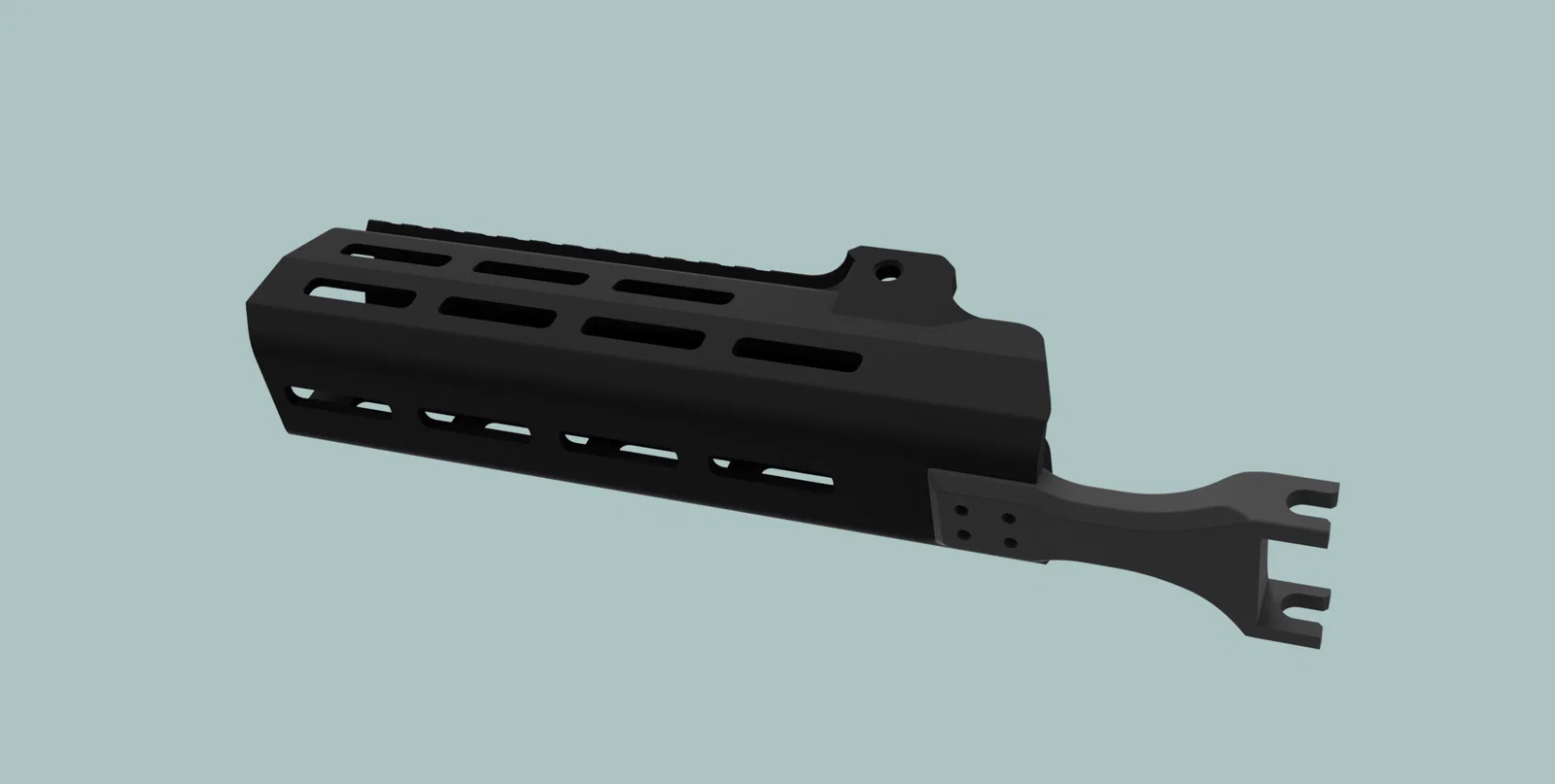

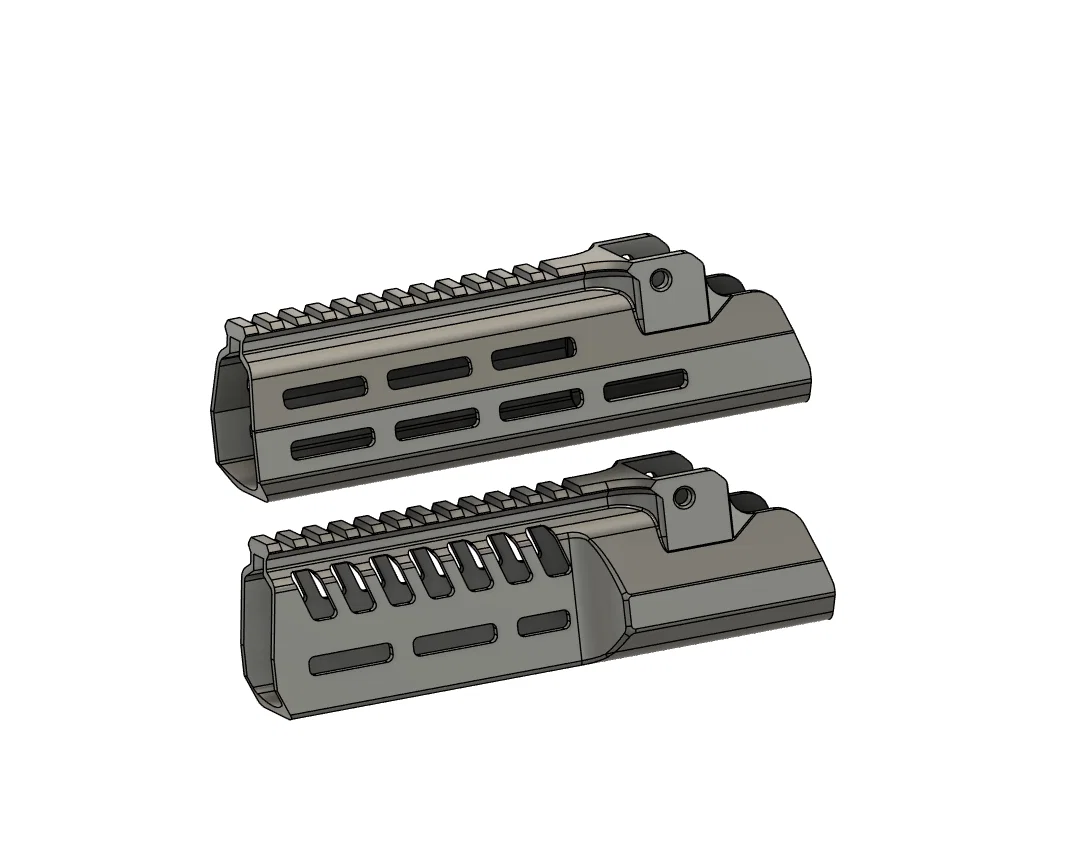

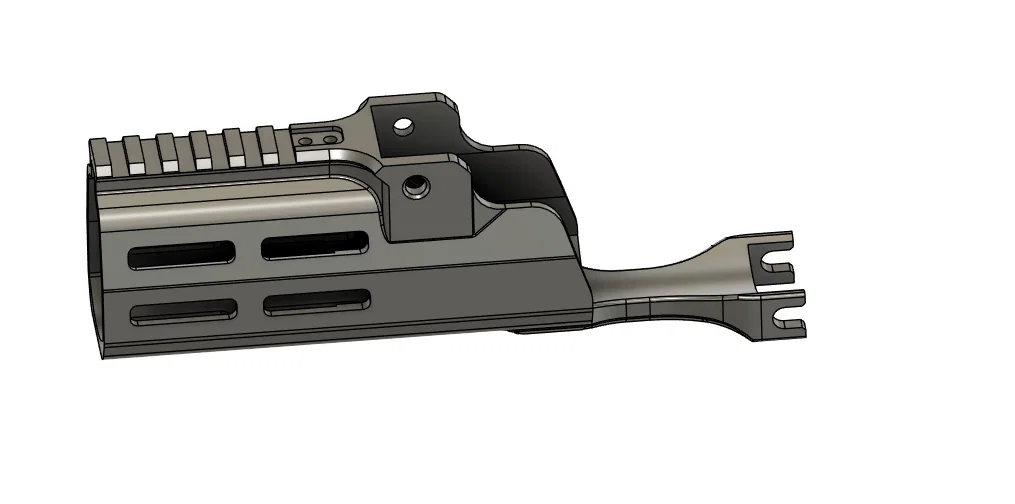

Handguard/rail thay thế cho G36 GBBR
Dung sai được canh theo máy in Bambu, nên với những hệ máy có độ chính xác in kém hơn thì có thể/sẽ cần chà nhám và giũa để vừa khít
Phần cứng cần chuẩn bị
- 2 đến 4 heat set inserts (cho main rail), loại 4mm OD và ren M3, chiều dài tối đa 4mm
- 2 đến 4 vít máy M3 có kích thước tương ứng với heat set inserts
Hướng dẫn lắp đặt & ráp
1. Ép inserts vào các lỗ ở mặt dưới của hệ rail (chọn dùng 2 lỗ chéo nhau hoặc dùng đủ 4 lỗ, tùy theo đầu vít của bạn to cỡ nào)
2. Lắp Locking Bar lên súng, canh các ngàm/tab cho khớp với tab trên receiver
3. Trượt rail vào đến khi lỗ chốt (front pin hole) phía trước thẳng hàng
4. Kiểm tra để đảm bảo các inserts ren ở đáy trùng với các lỗ
5. Lắp Front Pin để khóa handguard vào đúng vị trí
6. Siết các vít máy vừa tay (snug)

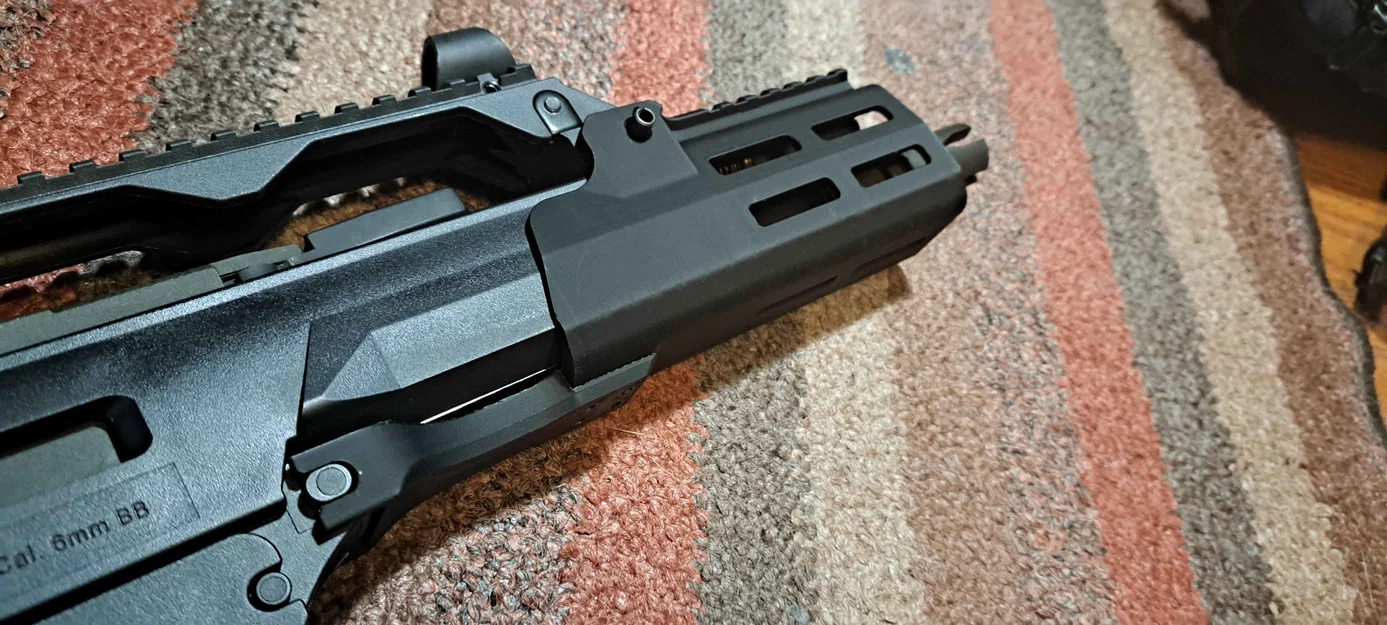

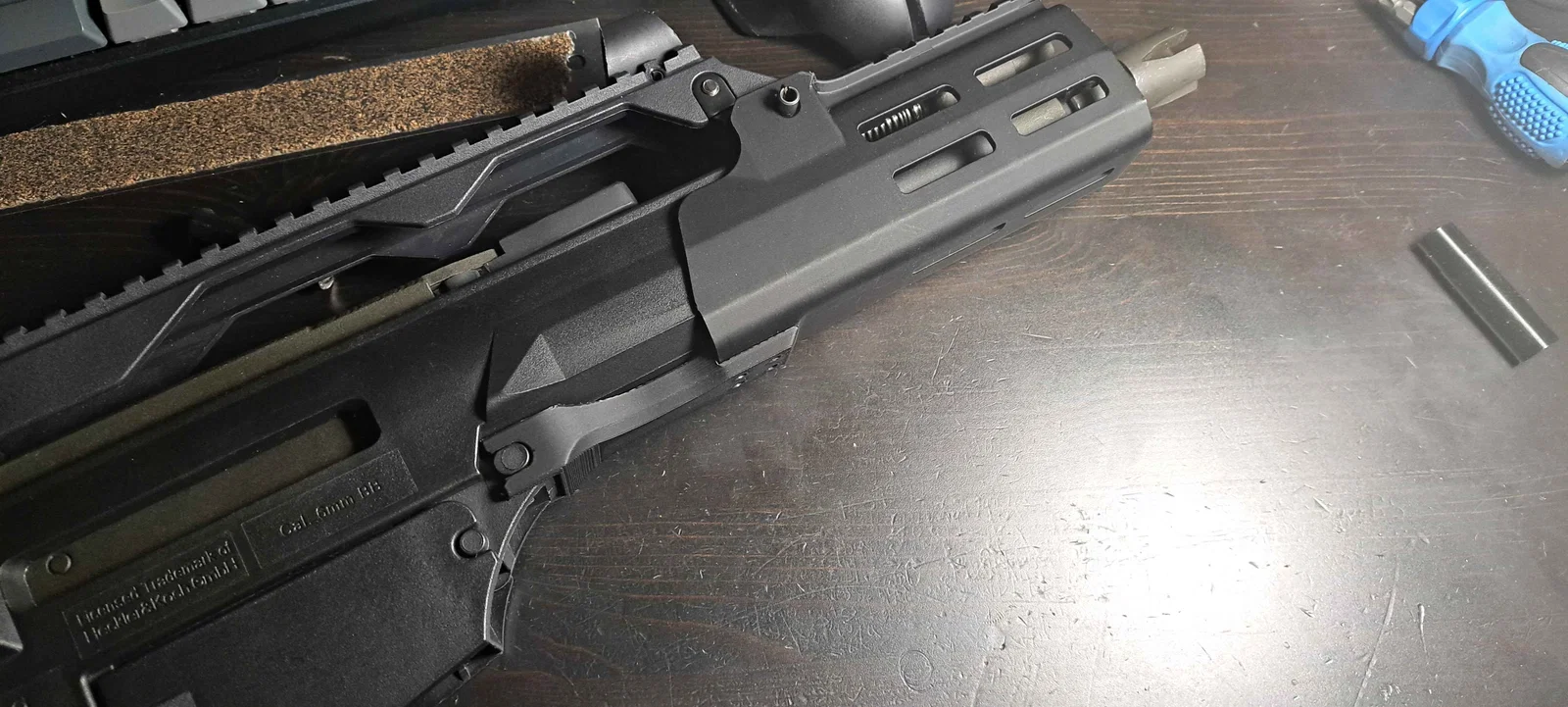

(Nếu gặp khó khăn thì xem hình minh họa)
