Hộp số sàn 6 cấp (Manual transmission - 6 speed) in 3D

Tác giả DmitriiTomin_2206438

Lượt tải
571
Lượt thích
119
Lượt coi
4.565

File 44 38,7 MB

  • 1st_gear_1776825558.stlSTL · 307,7 KB
  • 2nd_gear_1776825559.stlSTL · 282,9 KB
  • 3rd_gear_R_gear_1776825560.stlSTL · 258,3 KB
  • 4th_gear_1776825561.stlSTL · 255,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

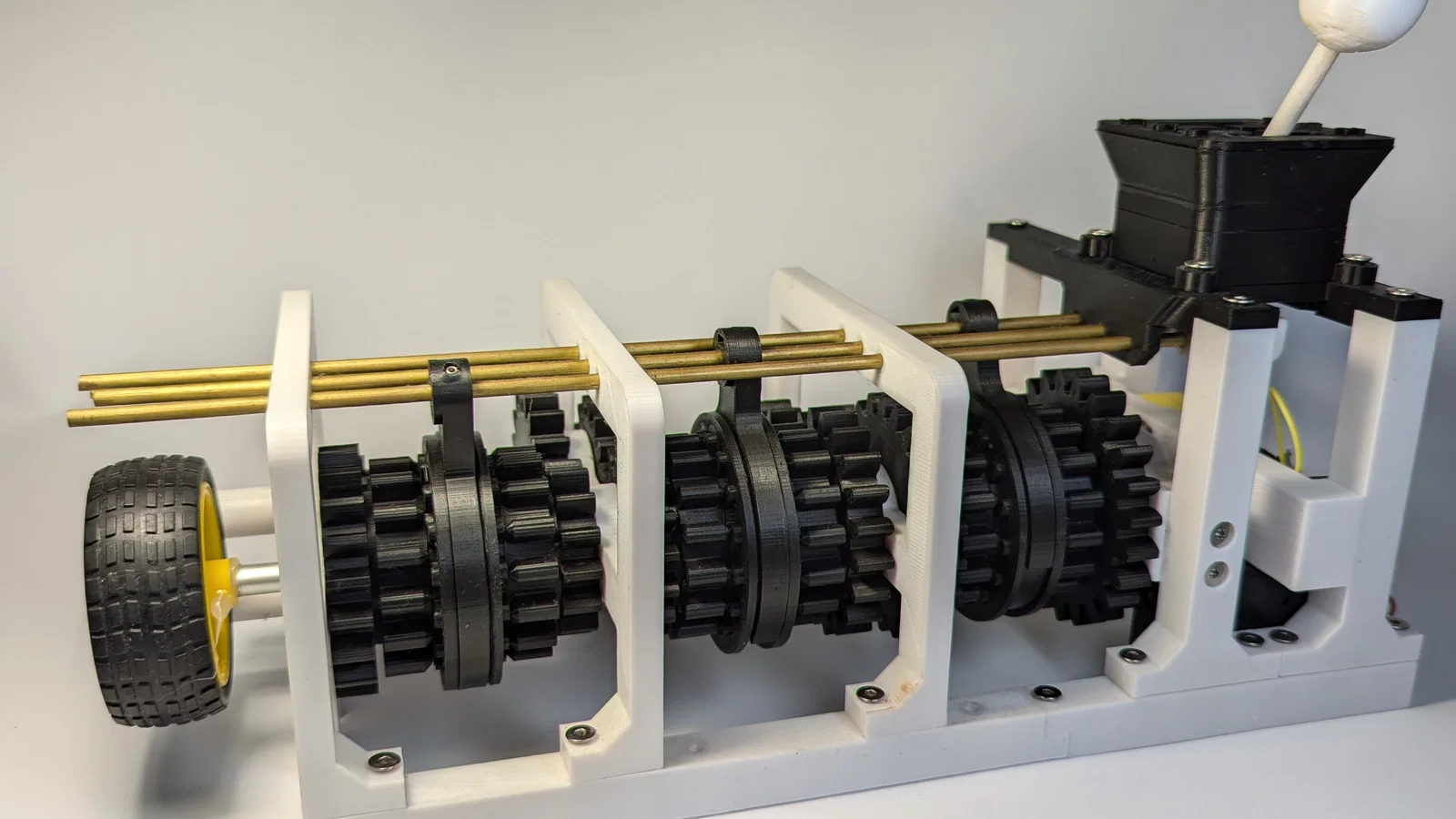

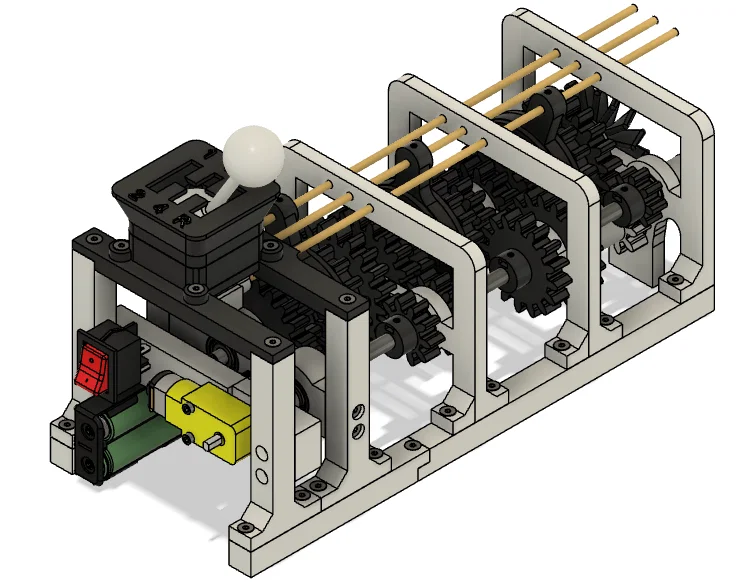

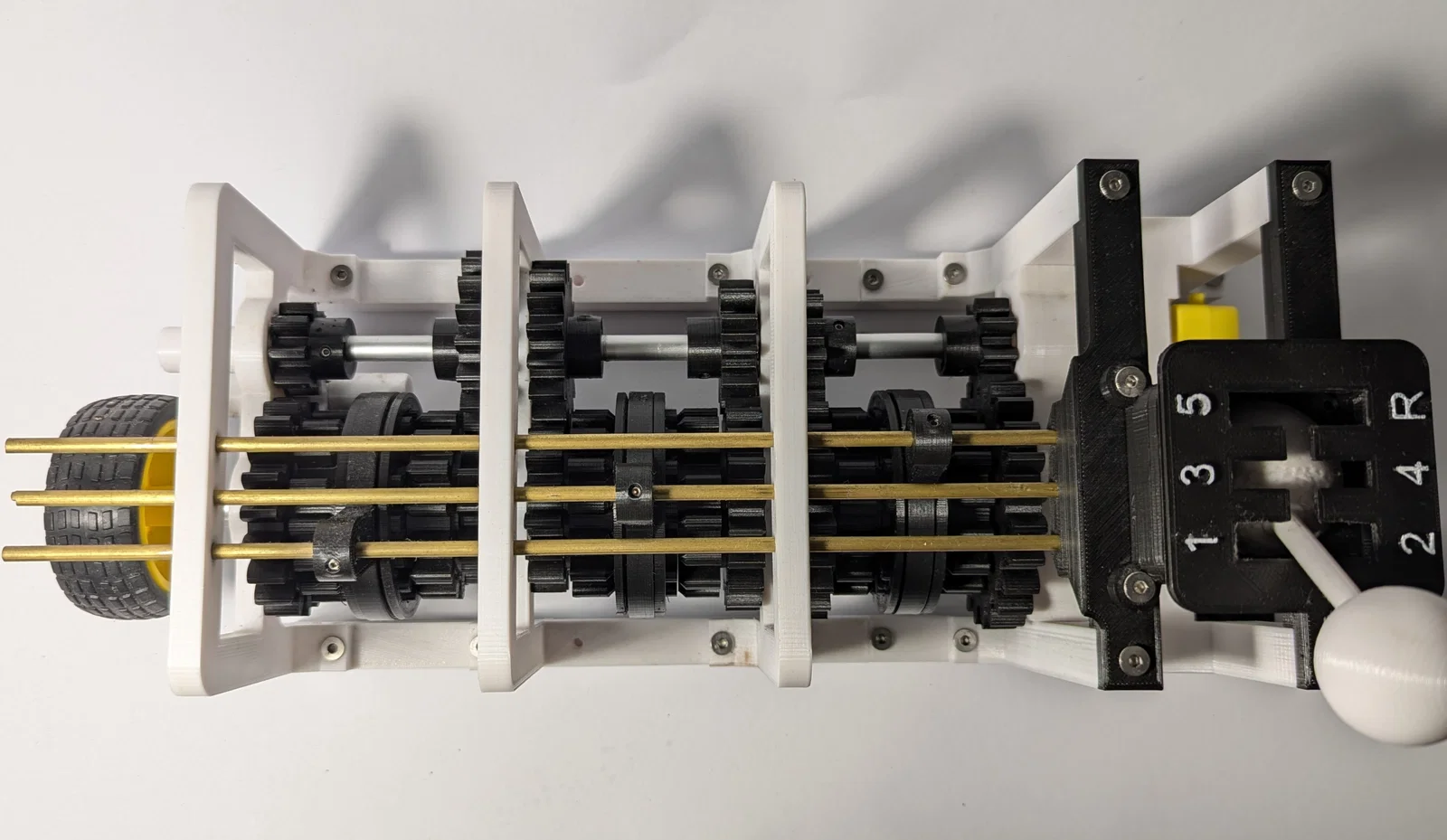

Chào mừng bạn đến với dự án Mô hình Hộp số Sàn In 3D! Dự án này cung cấp file thiết kế và hướng dẫn để bạn tạo ra một mô hình hộp số sàn hoạt động đầy đủ bằng công nghệ in 3D. Mô hình mô phỏng cơ cấu bên trong của hộp số sàn thật, giúp người đam mê và sinh viên hiểu và hình dung cơ chế vận hành.
Bạn có thể xem thêm tại Github của mình.
Phần hướng dẫn lắp ráp nằm trong file .pdf ở mục files.

  • 11 608 bearings: 8x22x7 mm.

  • 30 M4 bolts 20mm: đầu bằng (flat head)

  • 6 M4 bolts 15mm: đầu bằng (flat head)

  • 4 M3 bolts 20mm: đầu bằng (flat head)

  • 2 M3 bolts 40mm: đầu bằng (flat head)

  • 24 M3 nuts

  • 18 M3 grub screws: khuyến nghị - 6mm

  • 3 aluminium rods: 8mm * 273mm_(input)_ , 267mm_(output)_ và 39mm_(reverse idler)_.

  • 3 brass rods: 4mm * 304mm

  • 1 "arduino motor"

  • 1 switch

  • 1 battery holder

  • 2 li-ion batteries

  • Tùy chọn li-ion usb-c charging IC

  • 1 1st_gear

  • 1 2nd_gear

  • 2 3rd_gear&R_gear

  • 1 4th_gear

  • 1 5th_gear

  • 6 Gear_dog_teath

  • 3 blocking_ring

  • 3 synchronizer

  • 1 shift_fork_front

  • 1 shift_fork_middle

  • 1 shift_fork_back

  • 1 Spur Gear (8 teeth)

  • 1 Spur Gear (10 teeth)

  • 1 Spur Gear (12 teeth)

  • 1 Spur Gear (16 teeth)

  • 1 Spur Gear (18 teeth)

  • 1 gear(8 teeth)_reverse

  • 1 reverse_gear

  • 1 shifter_assembly_holder

  • 1 shifter_mount

  • 1 shifter_middle_plate

  • 1 shifter_shell

  • 1 shifter_top_plate

  • 1 ball_joint

  • 1 shifter_stick (in nằm ngang, 100% infill)

  • 1 shifter_knob

  • 1 left_shifting_rod_connector

  • 1 middle_shifting_rod_connector

  • 1 right_shifting_rod_connector

  • 2 long_leg

  • 2 short_leg

  • 2 1shifter_column

  • 1 2shifter_column_left

  • 1 2shifter_column_right

  • 1 motor_mount

  • 1 shaft_front_holder

  • 2 shaft_support

  • 1 shaft_end_support

  • 4 support_leg

  • 1 motor_connector

  • 3 end_cap

  • 1 output_wheel

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dpdfstl
Số file mô hình
44
Tổng dung lượng
38,7 MB
File lớn nhất
17,4 MB
