Gridfinity Pinecil & Tip holder (Hộp đựng Pinecil và 5 tips)
Bin theo chuẩn Gridfinity để cất Pinecil soldering iron và tối đa 5 tips, có nắp snap-fit bám chắc. Có nhiều phiên bản (V21/V24) với kích thước khe và gân kẹp để giữ mỏ hàn ổn định khi cất.
Mô tả

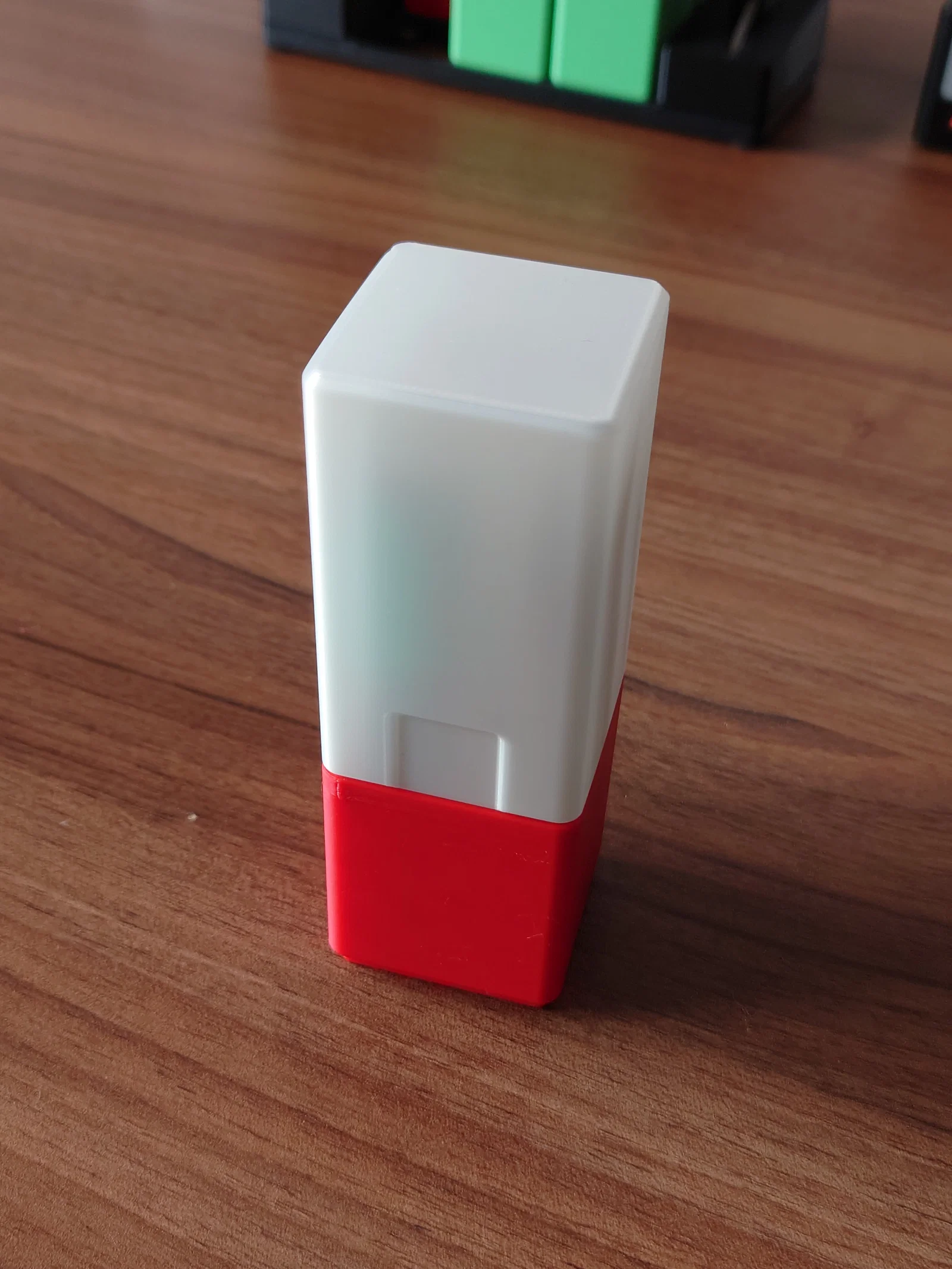

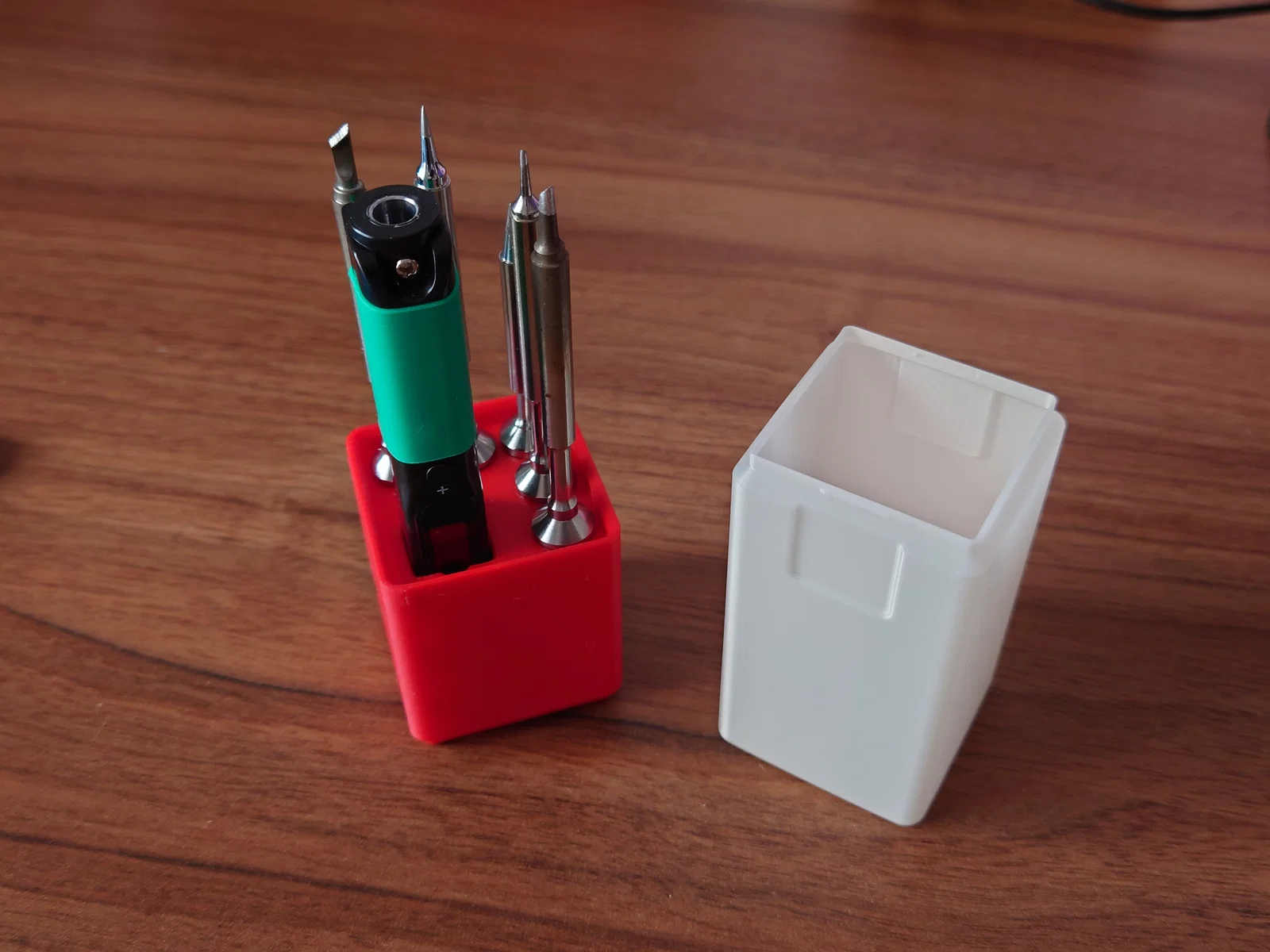

Đây là holder Pinecil tương thích Gridfinity của mình, có chỗ chứa 5 mũi tip và kèm nắp.
Thiết kế bằng Gridfinity Add-in cho Fusion 360 này.
Bên trong các bin có rãnh nhỏ, nên cái nắp sẽ “snap” vào đúng vị trí và giữ chắc.
Bản V24 có các gân (ribs) để kẹp cây mỏ hàn, giữ nó nằm yên trong khe:

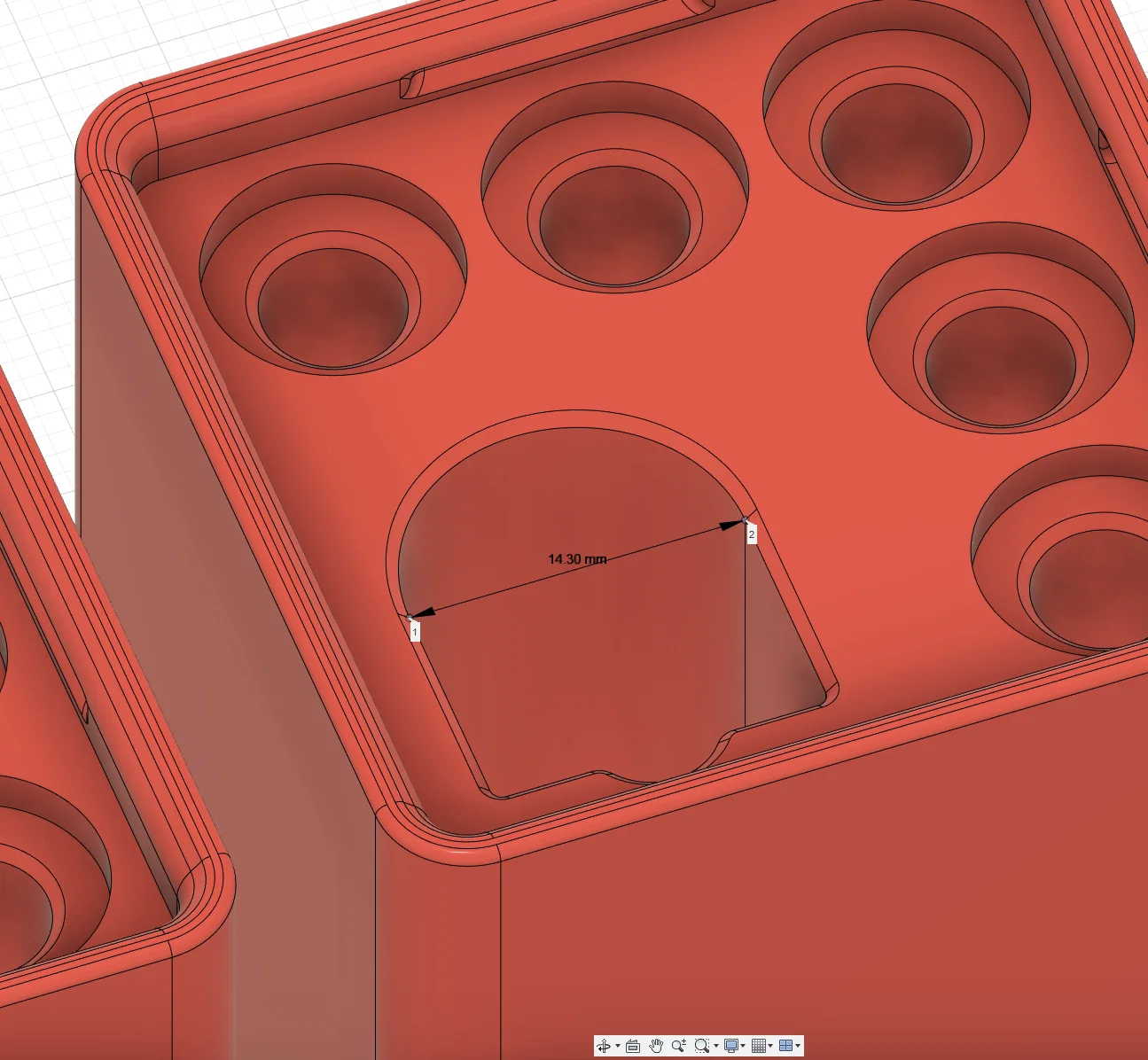

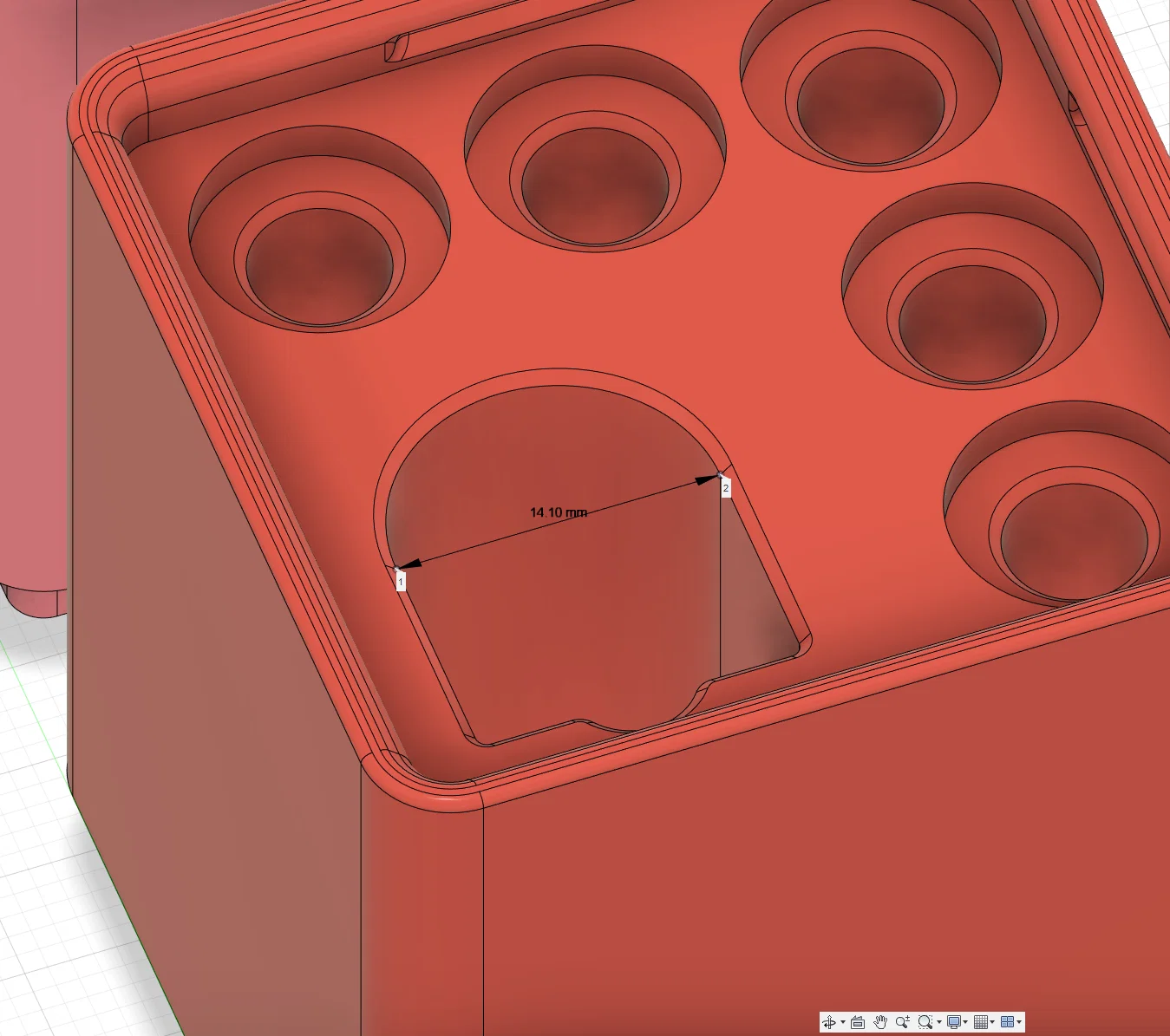

Bản V21 có hai kích thước — 14.1mm & 14.3mm. Đây là bề rộng của khe (slot):
14.1mm là vừa khít khi mình in trên MINI+.
Mình in nắp bằng Prusament Vanilla White PLA vì nó hơi trong mờ. Nếu bị cong vênh (warping) thì tăng extrusion width lên. Mình dùng 0.54mm là ổn.
Ý tưởng cái nắp mình “mượn” từ Dalkain và mẫu TS-100 bin của bạn ấy ;)
Cập nhật V18 20.05.2023:
- Thêm nắp có thể xếp chồng (stackable) với Gridfinity lip ở phía trên.
Cập nhật V21 12.08.2023:
- Làm rãnh snap to hơn và bám chắc hơn
- Thêm phần gờ bám (grips) cho nắp
- Dời chữ xuống đáy
Cập nhật V24 31.07.2024:
- Thêm các gân kẹp (grip fins) cho khe Pinecil
- Dời chữ ra mặt sau (lol)
