Gridfinity TS100 Organizer All-in-One kèm nắp chống bụi

Đây là giải pháp “all-in-one” cho mỏ hàn TS100 để dùng trong hệ thống sắp xếp Gridfinity của ZackFreedman

Thiết kế này rõ ràng được lấy cảm hứng từ cả ZackFreedman với mẫu Gridfinity Pinecil + TS100 Tips and Tool Holder và pelrun với mẫu Gridfinity TS100 soldering iron holder

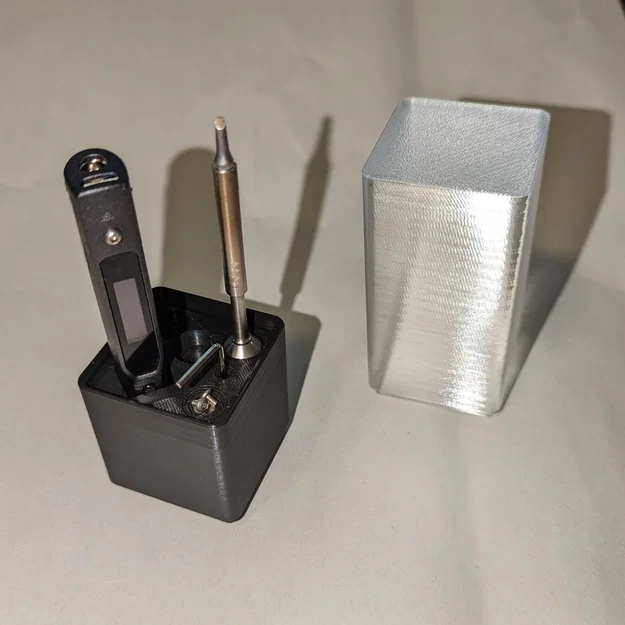

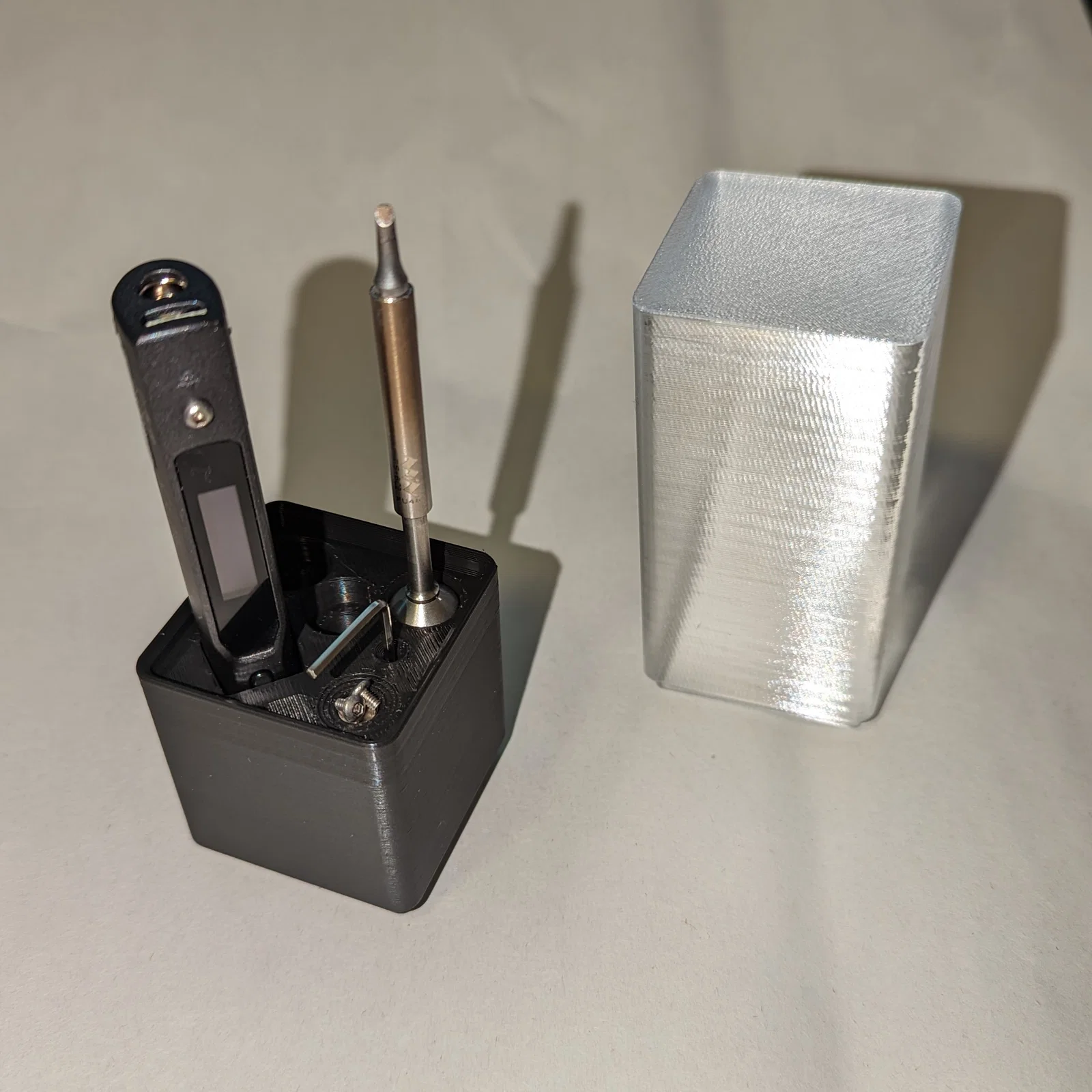

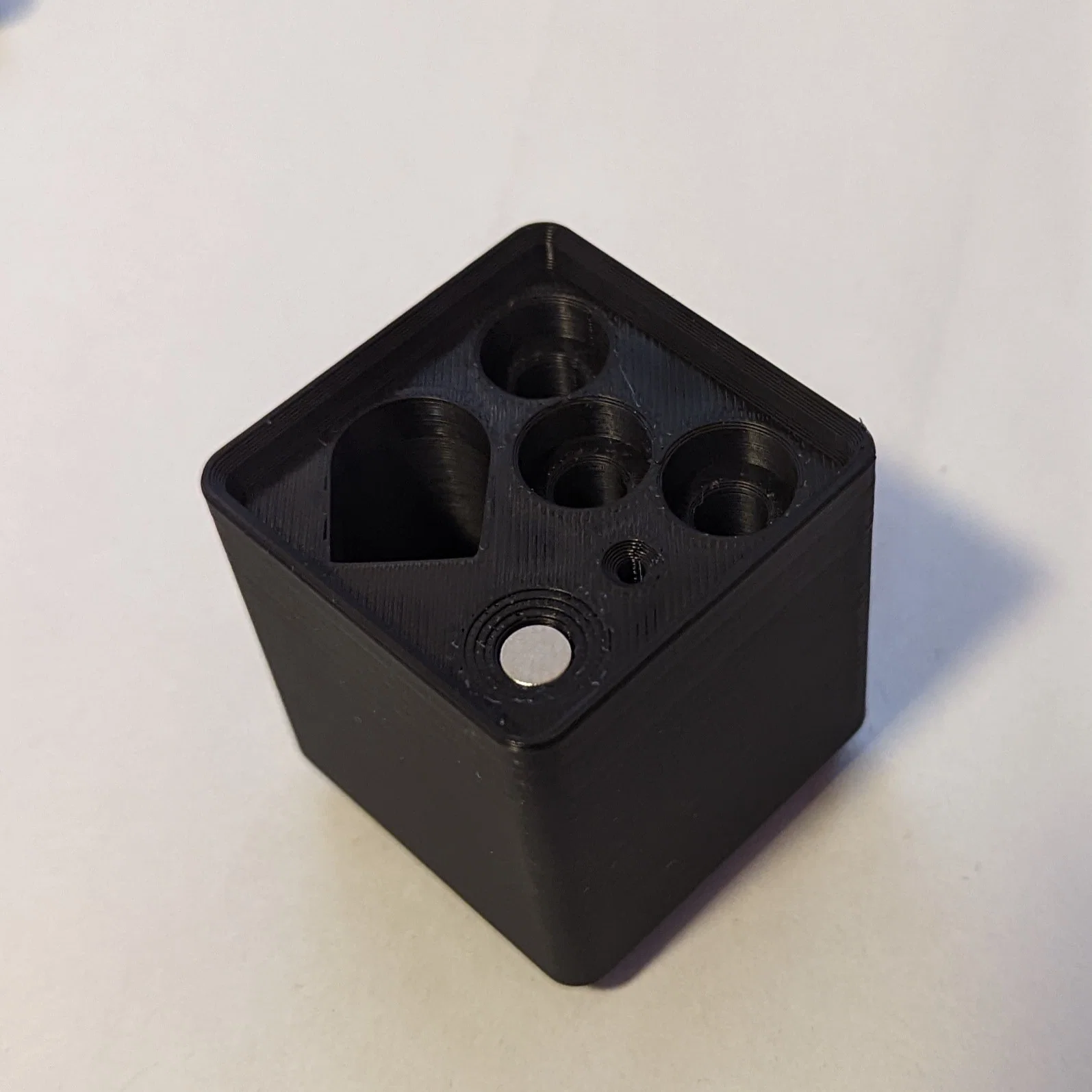

Hộp Gridfinity 1x1 này có thể đựng:

• Thân mỏ hàn TS100
  (LƯU Ý: chỉ thiết kế để vừa theo đúng hướng như trong hình, với đầu tip đưa vào trước và cổng nguồn nằm phía trên)
• 3 đầu tip hàn
• Lục giác tiêu chuẩn 2.5mm
• Ốc vít dự phòng, ví dụ ốc giữ tip dự phòng, dùng nam châm âm 6x2mm (cùng kích thước loại dùng ở đáy các thiết kế Gridfinity)

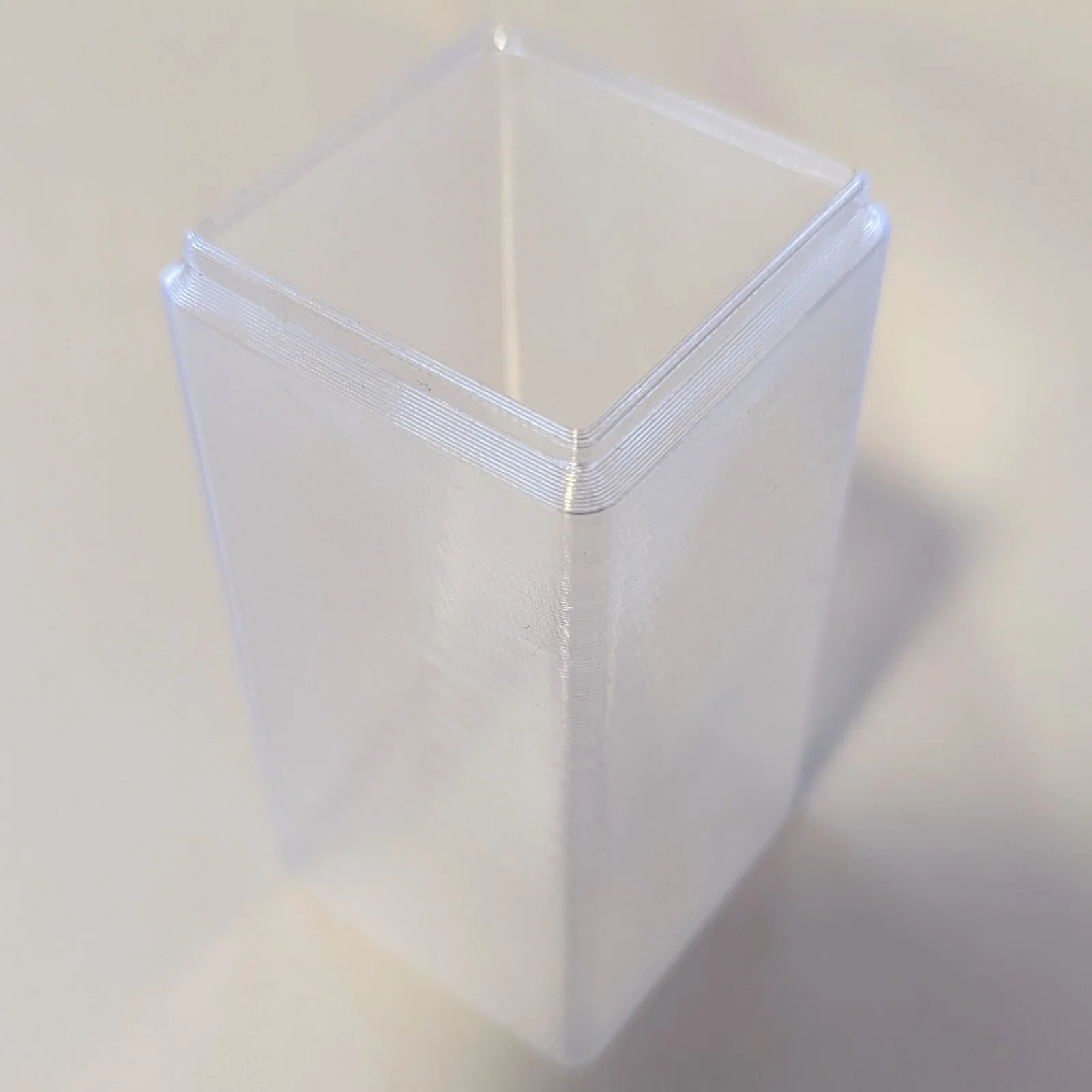

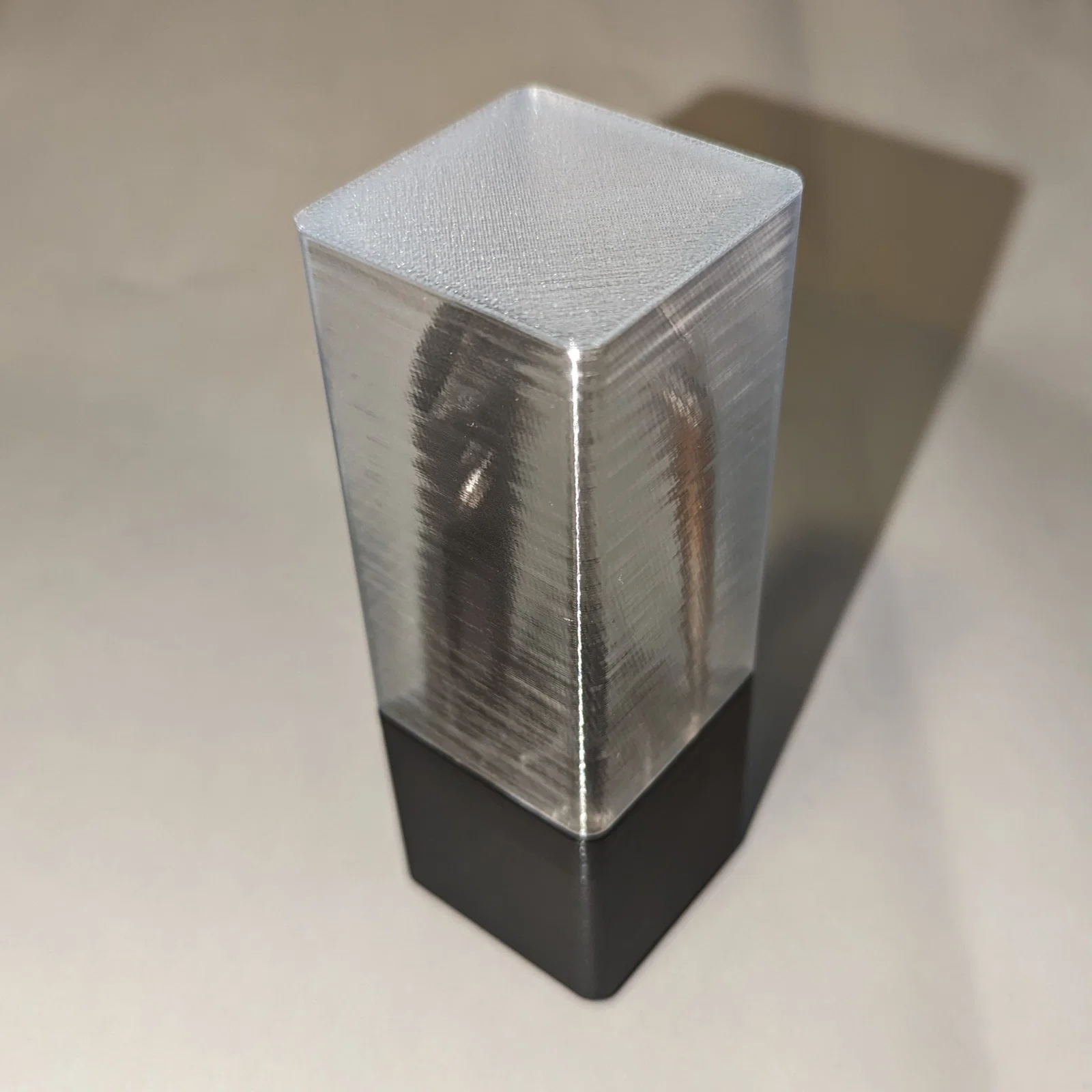

Ngoài ra còn có STL thứ hai cho nắp chống bụi – do mình không dùng mỏ hàn thường xuyên lắm, nhưng vẫn muốn để nó ngay trên khay Gridfinity, nên mình muốn bảo vệ cho yên tâm. Nắp bắt buộc phải in ở vase mode và sẽ lắp khít vào các rãnh Gridfinity trên phần organizer.

LƯU Ý: Dù có nắp, mẫu này không được thiết kế để chồng thêm các hộp Gridfinity khác lên trên!

Đây là lần đầu mình thử chỉnh sửa một thiết kế Gridfinity và mình cũng mới bắt đầu học thiết kế 3D nói chung, nên chắc chắn vẫn còn nhiều điểm có thể tối ưu thêm.

Thiết lập in (Print settings):

• Phần đế nên in theo thiết lập Gridfinity tiêu chuẩn. Infill thấp (dùng mức nào bạn cần để mặt top đẹp) và không cần supports.
• Phần nắp bắt buộc in vase mode

Updates:

• 2023-05-06 - Cuối cùng cũng nhớ quay lại và upload bản nắp đã “filled in”…
