#0085 Cho Original Prusa Enclosure (OPE): Bộ giữ & “eject” sheet MK2.5(S)/MK3(S)(+)/MK4

Cảm ơn bạn đã ghé xem model này!

Nếu bạn thấy những gì mình làm hữu ích, bạn có thể cân nhắc mua mình một ly cà phê, và xem thêm các model khác của mình!

Bạn đang tìm THÊM nâng cấp cho enclosure? Cân nhắc làm cái này nha!

[ĐÍNH CHÍNH - 22/10/2023]: Cảm ơn @Pred và @Zhaya đã nhắc mình rằng các chi tiết chừa khoảng (clearance) cho ốc vỏ enclosure ở bản LEFT của Sheet Holder LHS và Sheet Holder Bottom LHS bị “lệch”, vì vị trí lỗ ốc bên trái KHÔNG phải là ảnh gương của bên phải như mình nghĩ (đoán) ban đầu. Giờ đã sửa xong và đã upload đúng file. Tất cả các chi tiết bên trong đều lắp vừa cho cả bản trái và phải.

Nếu bạn đã in bản LEFT rồi và muốn chỉnh lỗi canh nhỏ này, bạn chỉ cần in lại phần Sheet Holder. Phần Sheet Holder Bottom chỉ có một rãnh nhỏ để chừa khoảng, bạn có thể dũa/giũa nhanh bằng giũa (file) là được — sẽ tiết kiệm thời gian và vật liệu khỏi phải in lại.

[Cập nhật 28/08/2023]: Nhờ phản hồi hữu ích từ bản make của @carlmmii_321665 mình đã sửa một lỗi nhỏ ở phần notch clearance của nút ejector. Các vấn đề khác bạn ấy nêu ra thì mình đã tìm thấy và sửa trước đó rồi, nhưng tiếc là bạn ấy chưa thấy cập nhật của mình trước khi in. Để chắc ăn, mình đã re-upload lại toàn bộ model.

[Cập nhật 24/08/2023]: Vài tiếng sau khi đăng model, mình phát hiện đã vô tình “suppress” một số feature trước khi chuyển file sang .stl; nếu thiếu các feature đó sẽ bị cấn với ốc enclosure. Giờ file đã được cập nhật và ảnh hưởng chỉ nằm ở tất cả các phần Sheet Holder và Sheet Holder Bottom, không ảnh hưởng các chi tiết bên trong. *** QUAN TRỌNG *** Để an toàn, vui lòng tải lại các file đã nêu.

Lấy cảm hứng từ nguồn năng lượng mới của cộng đồng khi MK4 và Original Prusa Enclosure ra mắt, mình bắt tay vào dự án làm một sheet holder mới có sẵn bộ chọn sheet và cơ cấu “eject” (nghiêng) tích hợp, gắn bên hông enclosure.

Tương thích mọi print sheet chính hãng Prusa:

1. Prusa Smooth
2. Prusa Textured
3. Prusa Satin
4. Prusa Nylon

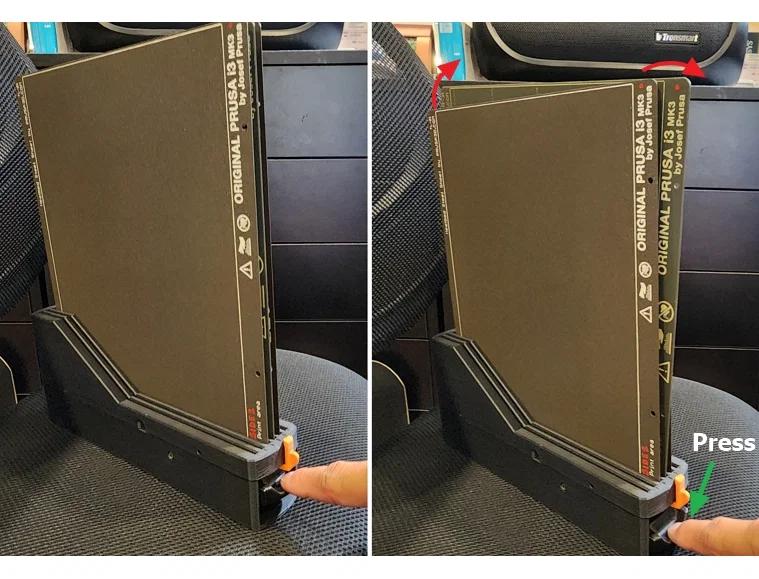

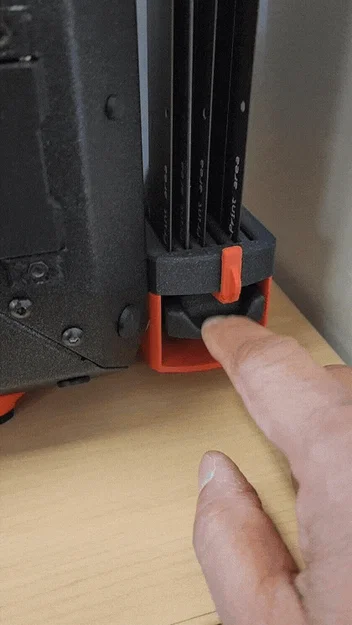

*** Lưu ý: nó không “EJECT” tấm sheet ra hẳn, mà sẽ nghiêng tấm sheet đã chọn lên và ra ngoài để bạn dễ cầm lấy. ***

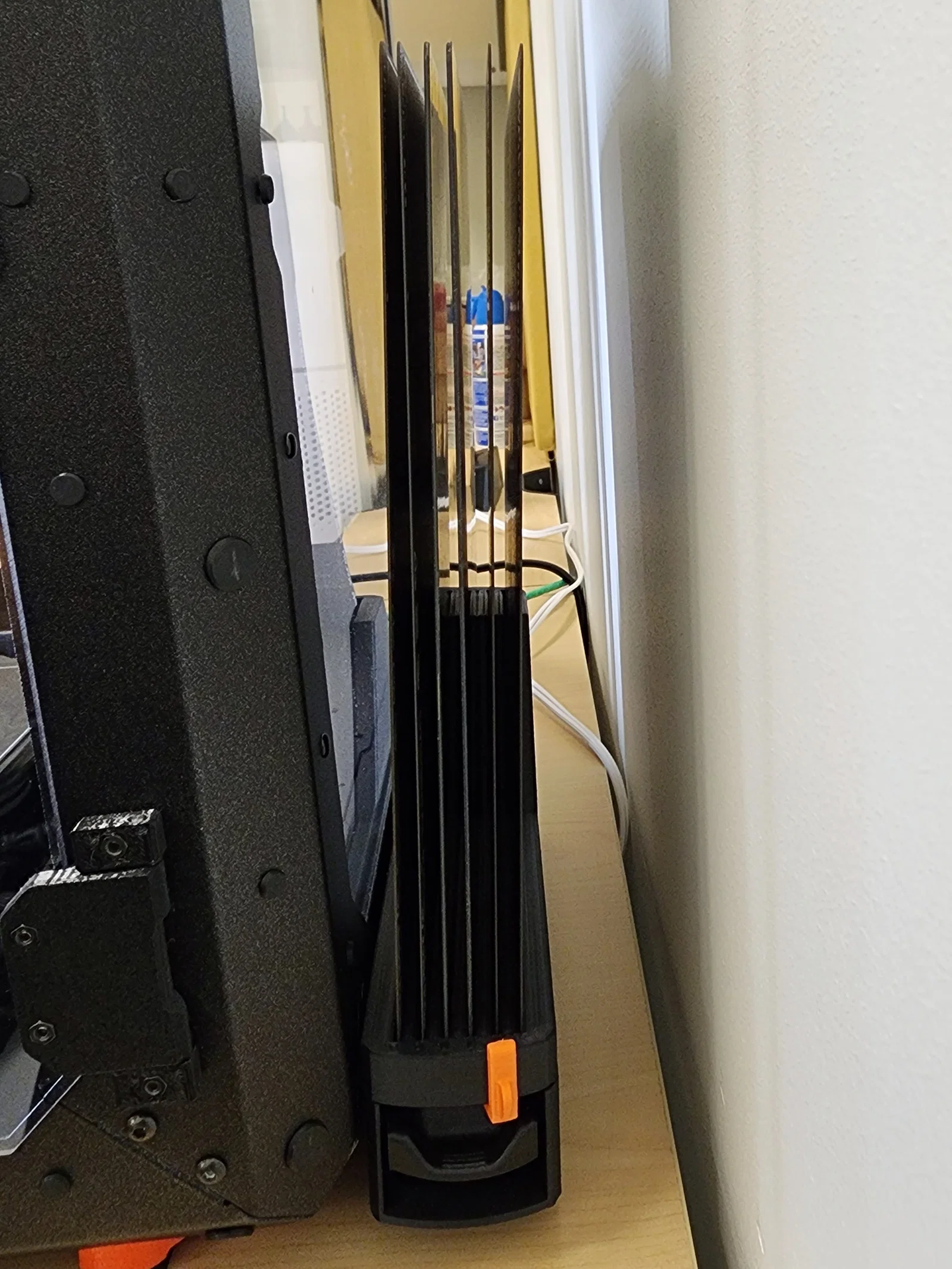

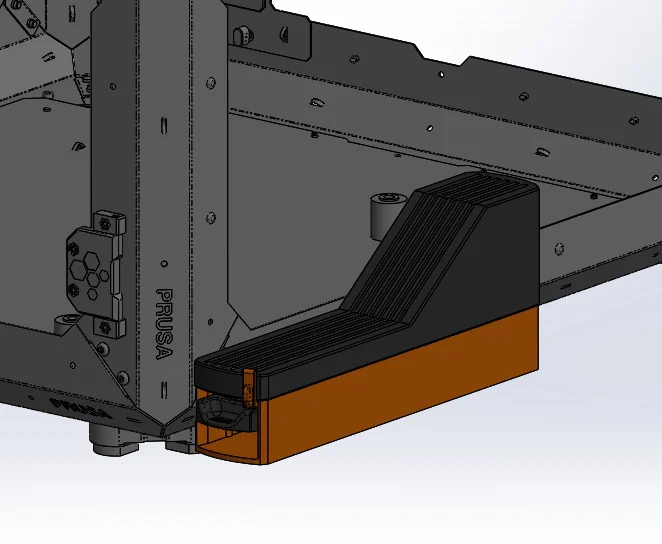

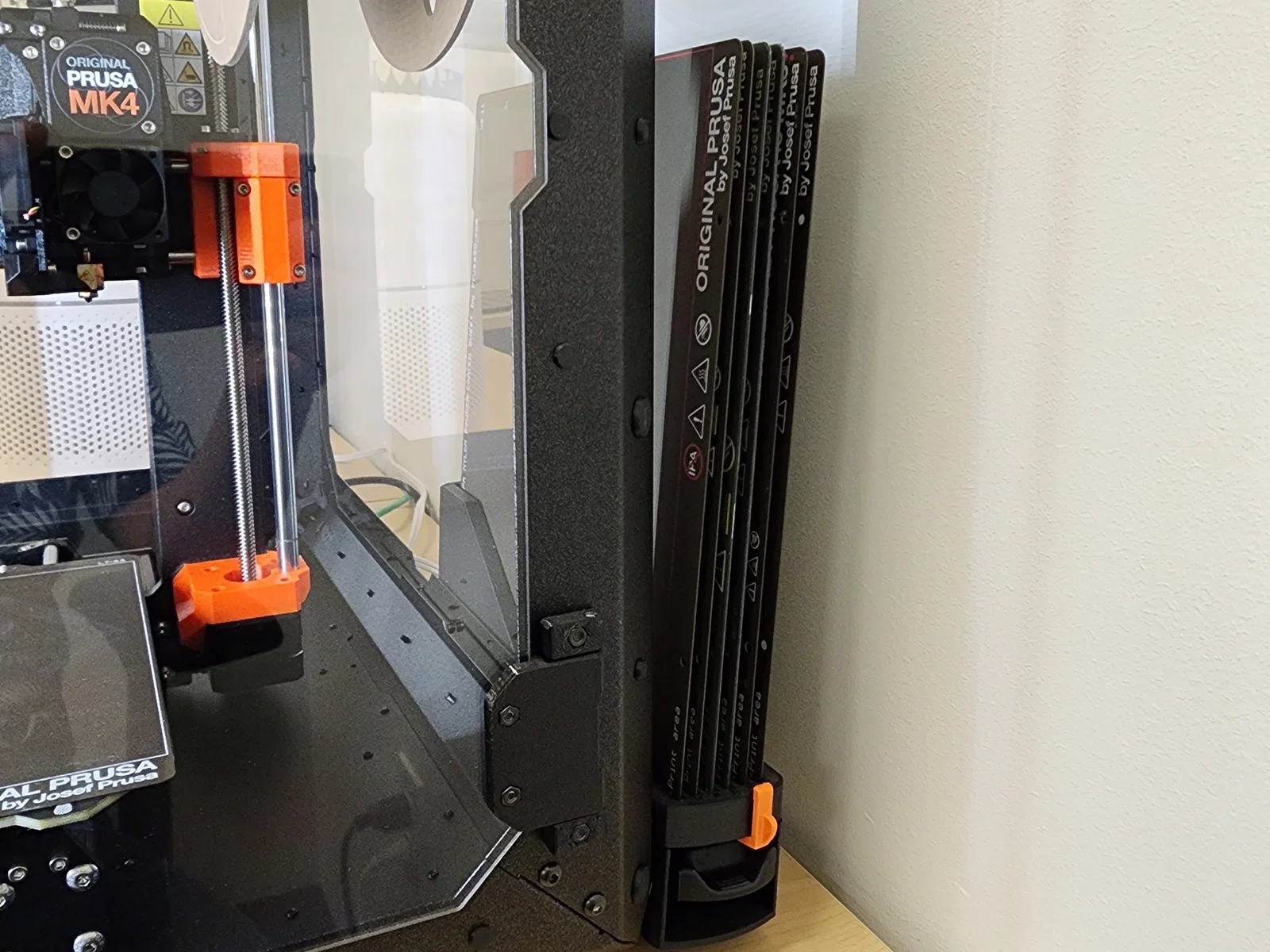

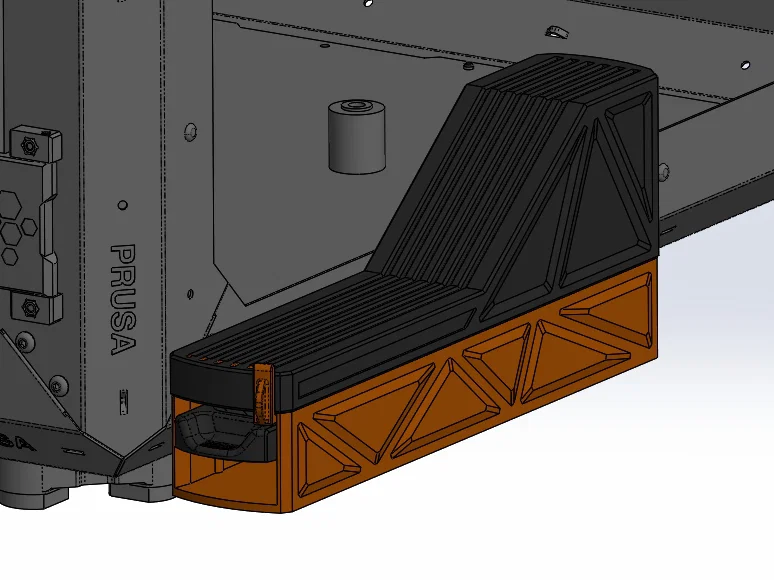

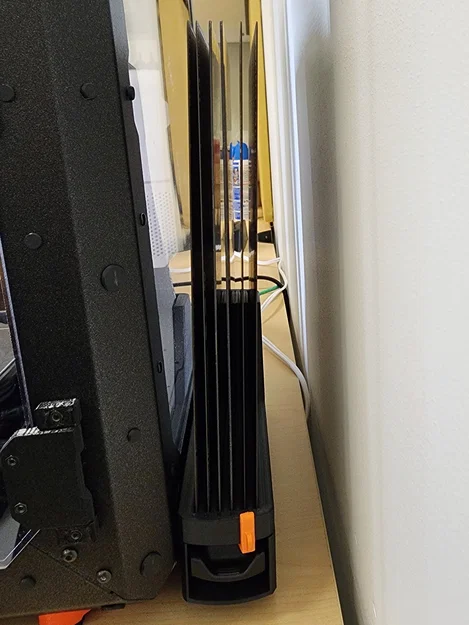

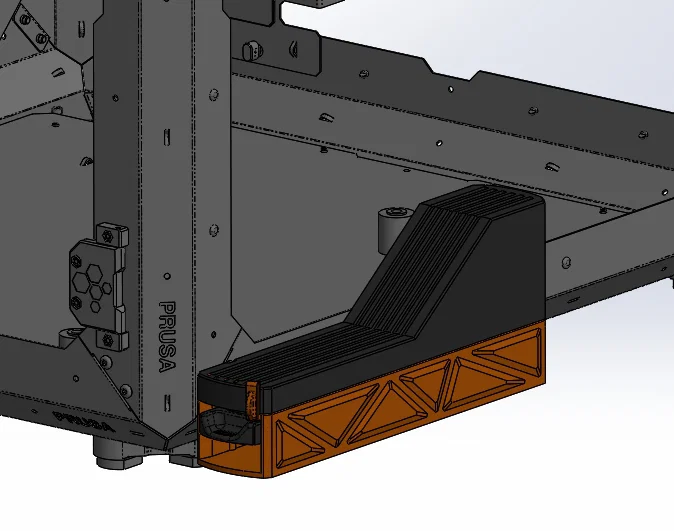

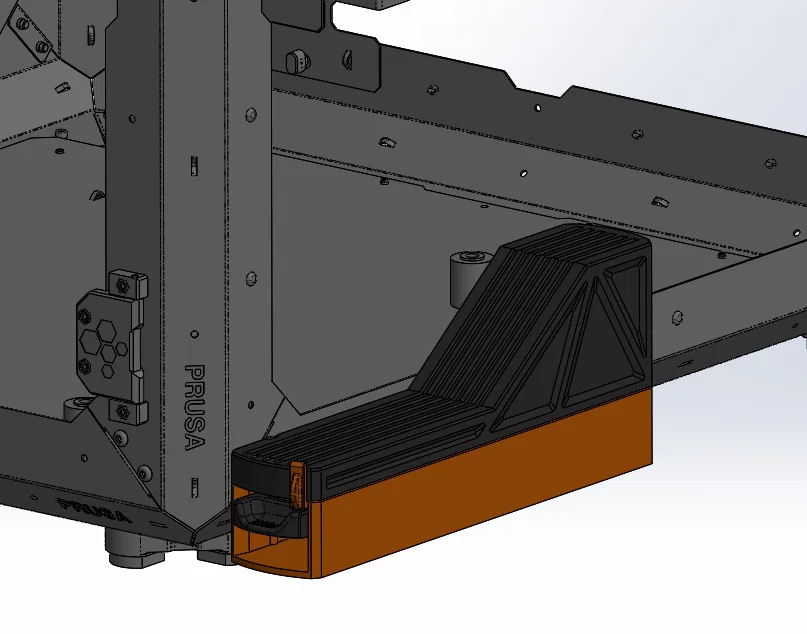

Model gắn ở bên hông Original Prusa Enclosure để thao tác cho tiện — ở đây minh hoạ 4 phiên bản. Bạn có thể phối hoạ tiết tam giác nằm ở phần trên, phần dưới, cả hai, hoặc không dùng hoạ tiết.

Tính năng:

1. Gắn bên hông enclosure, trái hay phải tuỳ bạn chọn.

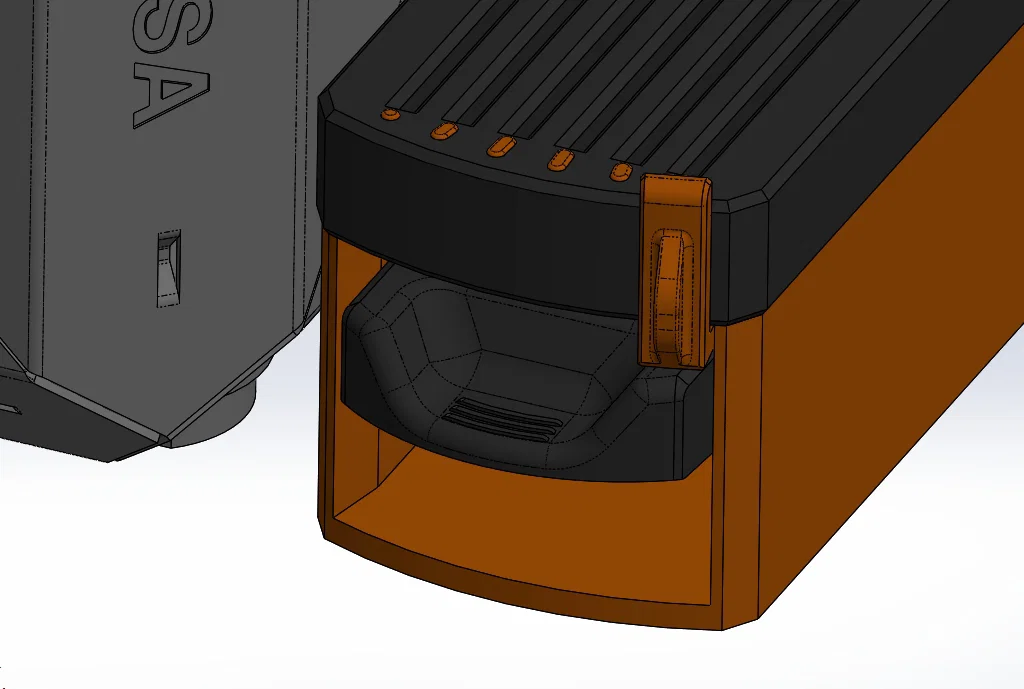

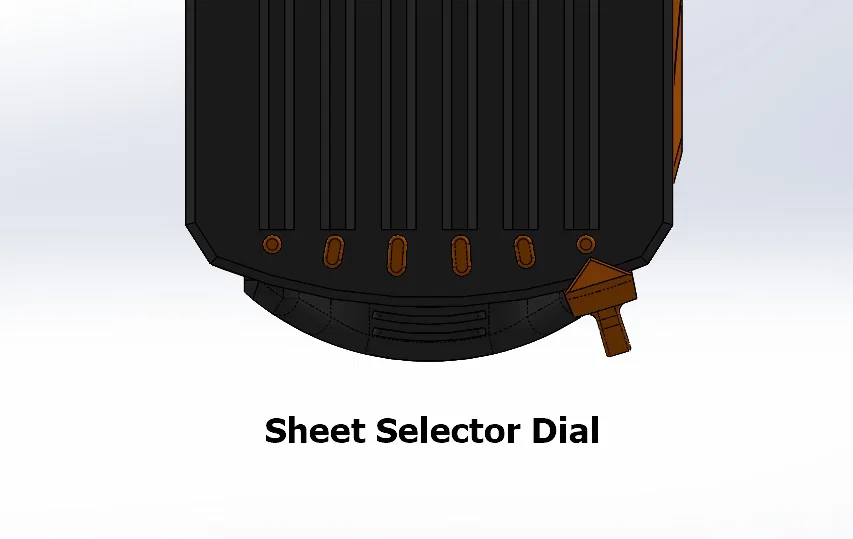

2. Bộ selector có cơ chế định vị (indexing) để bạn biết dừng đúng vị trí cho từng sheet.
3. Nút bấm to, dễ nhấn.
4. Dễ lắp ráp.
5. Lưu trữ được 6 tấm sheet trong không gian gọn.
6. Hầu hết in không cần supports. 2 chi tiết cần supports thì supports đã được dựng sẵn trong model.

Có sẵn phiên bản lắp bên trái và bên phải:

1. Lắp bên phải - có hoạ tiết tam giác
2. Lắp bên trái - có hoạ tiết tam giác
3. Lắp bên phải - bản trơn
4. Lắp bên trái - bản trơn

** Thêm ngày 22/10/2023: LƯU Ý ** Các chi tiết trái/phải của Sheet Holder và Sheet Holder Bottom KHÔNG phải ảnh gương của nhau. Đừng tự mirror các chi tiết.

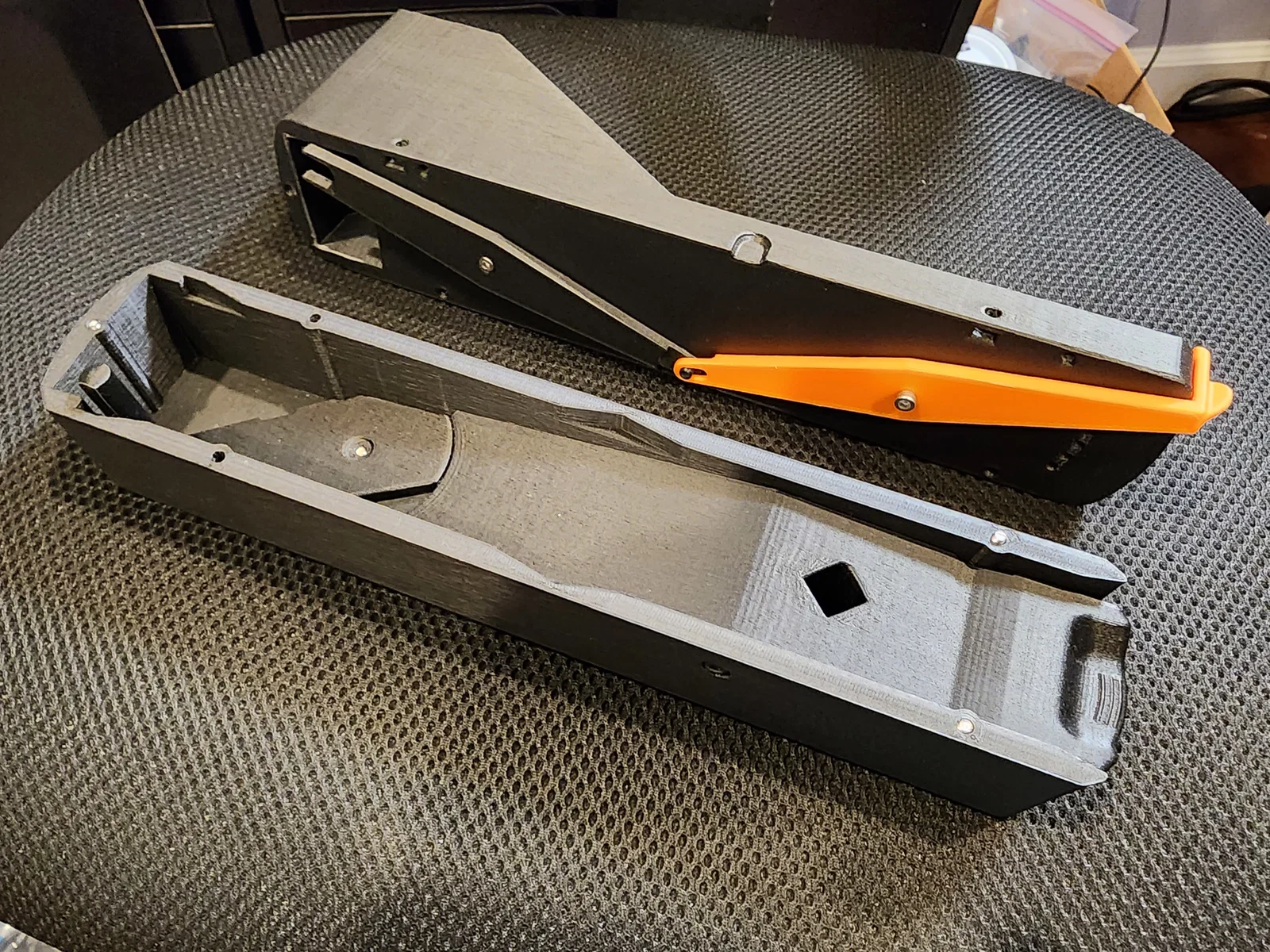

Lắp ráp:

Các món khác bạn cần để lắp:

1. 6x M3x10 SHCS (socket head cap screw)
2. 1x M3x8 SHCS (cho điểm xoay phía sau của selector)

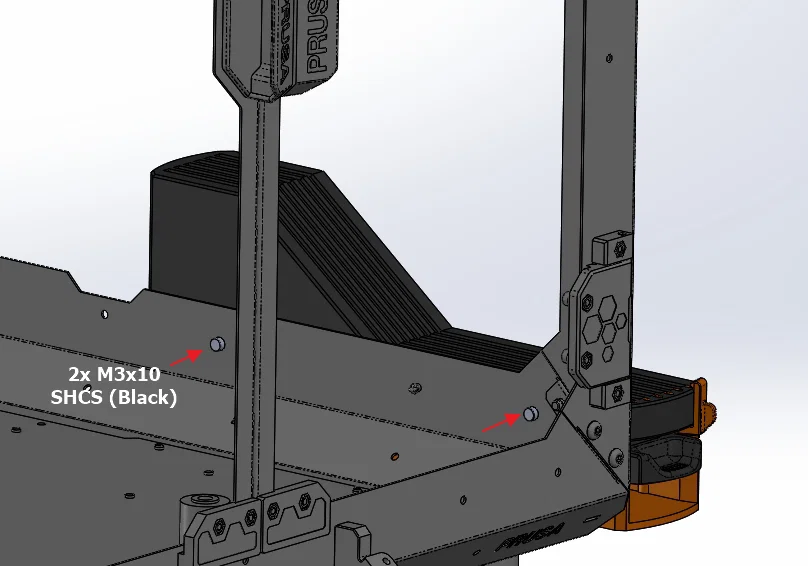

3. 2x M3x12 SHCS (màu đen) - dùng ốc dư từ bộ kit enclosure của bạn
4. 1x M3x6 SHCS
5. 2x M3 Square Nut

Nếu bạn thích bản để bàn (desktop), bạn có thể tải bản này:

Tháo supports dựng sẵn:

Khuyến nghị khi in:

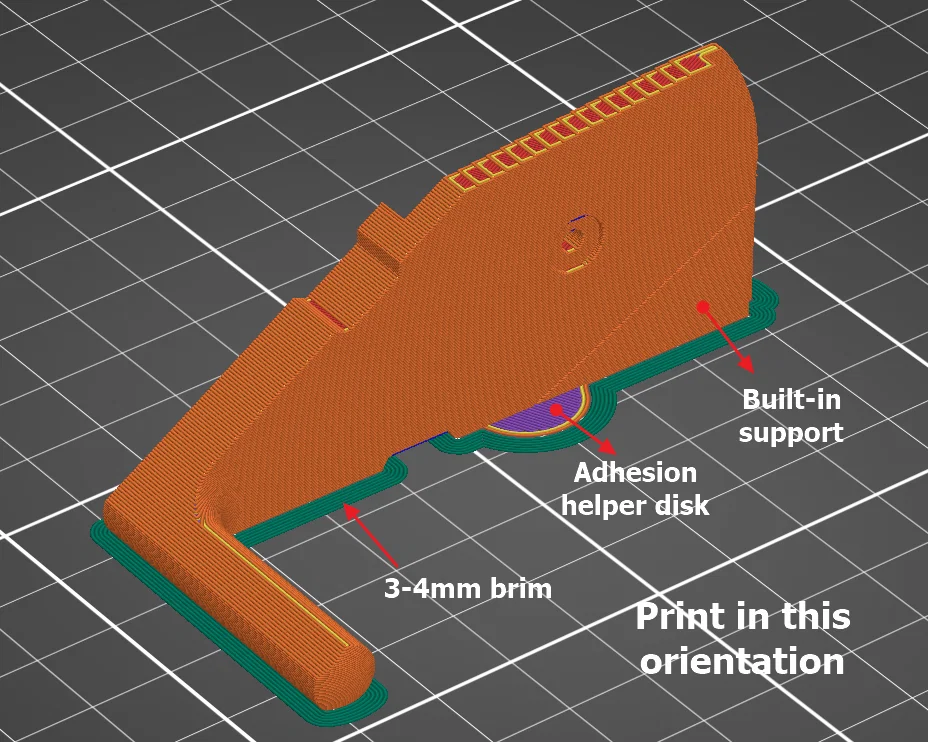

1. In đúng orientation đã được chuẩn bị trong file .stl (so với mặt bàn in) — nó đã được xoay để tối ưu độ bền và độ chính xác kích thước.

2. Xoay model theo trục Z để vừa với máy in của bạn.

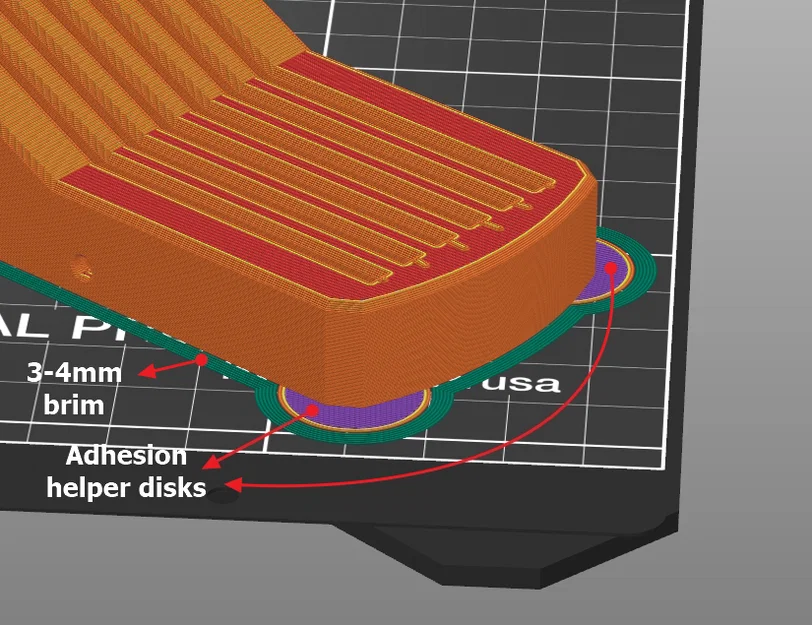

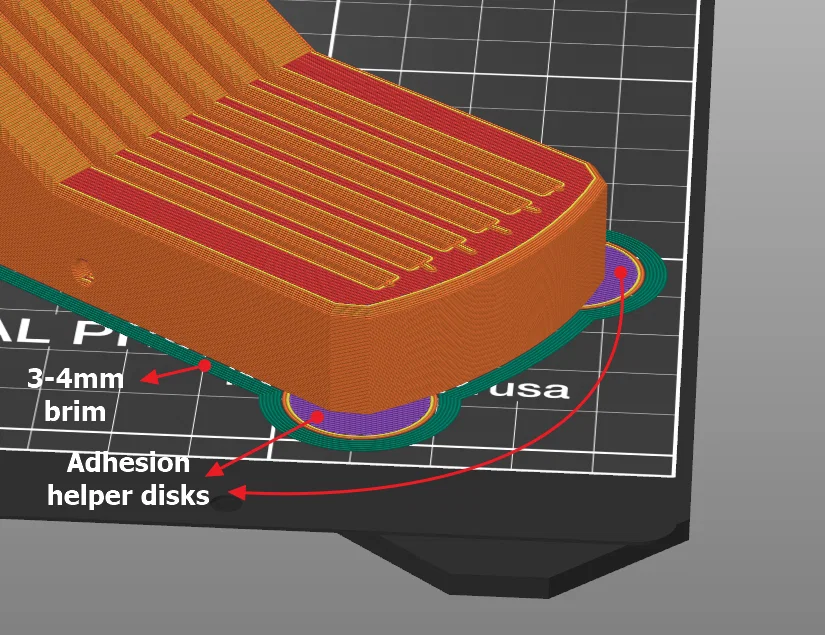

3. Vì đây là model khá lớn, rất khuyến nghị dùng corner adhesion helpers VÀ brim 3–4mm để giữ cho Sheet Holder và Sheet Holder Bottom thẳng nhất có thể.





4. Model này rất hợp để in PLA.

5. In với nozzle 0.4mm và layer thickness 0.2mm.

6. 2–3 vertical walls là đủ.

Nếu bạn thêm model này vào bộ sưu tập và/hoặc tải về, làm ơn bấm LIKE và cho mình vài STARS nha!

Nhớ nghen, bạn có thể kiếm thêm Prusameters nếu đăng hình bản in của bạn! Với lại mình cũng vui lắm khi được thấy thành quả của bạn. ;-D

Chúc bạn in vui vẻ!
