#0128 Nắp Basic Board cho Original Prusa Enclosure (Thiết kế mới hoàn toàn)

*** Cảm ơn bạn đã ghé xem mẫu này! ***

Nếu bạn thấy những gì mình làm hữu ích, bạn có thể cân nhắc mua cho mình một ly cà phê, và xem thêm các mẫu khác của mình biết đâu bạn sẽ thích!

**********

[CẬP NHẬT ngày 18/04/2024]: Đã thêm 5 phiên bản “b”, trong đó bỏ LED nguồn (Power LED). Giờ bạn có thêm nhiều lựa chọn nữa! ;-)

1. Version 1b - icon đèn và quạt được đặt tách ra để cân bằng bố cục nhìn cho hài hòa.
2. Version 2b - icon đèn và quạt nằm bên dưới từng nút.
3. Version 3b - icon đèn và quạt nằm bên trong từng nút.
4. Version 4b - giống Version 3 nhưng không có họa tiết lục giác (hex pattern) - dành cho ai thích tối giản. :-)
5. Version 5b - trống hoàn toàn. Có phần nút bấm và light pipe nhưng không có gì khác. **********

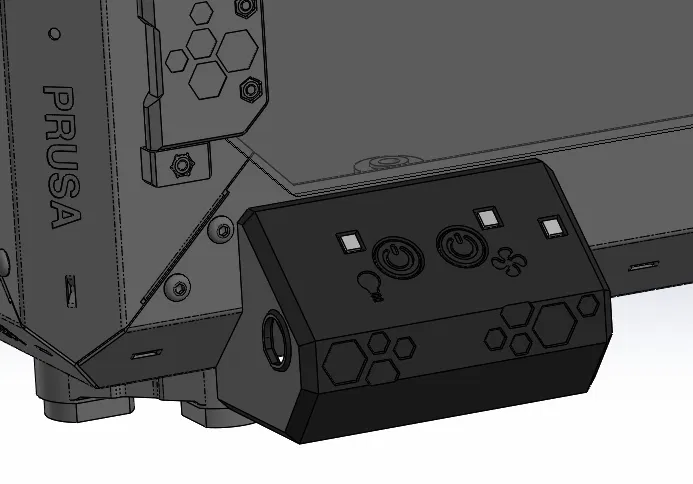

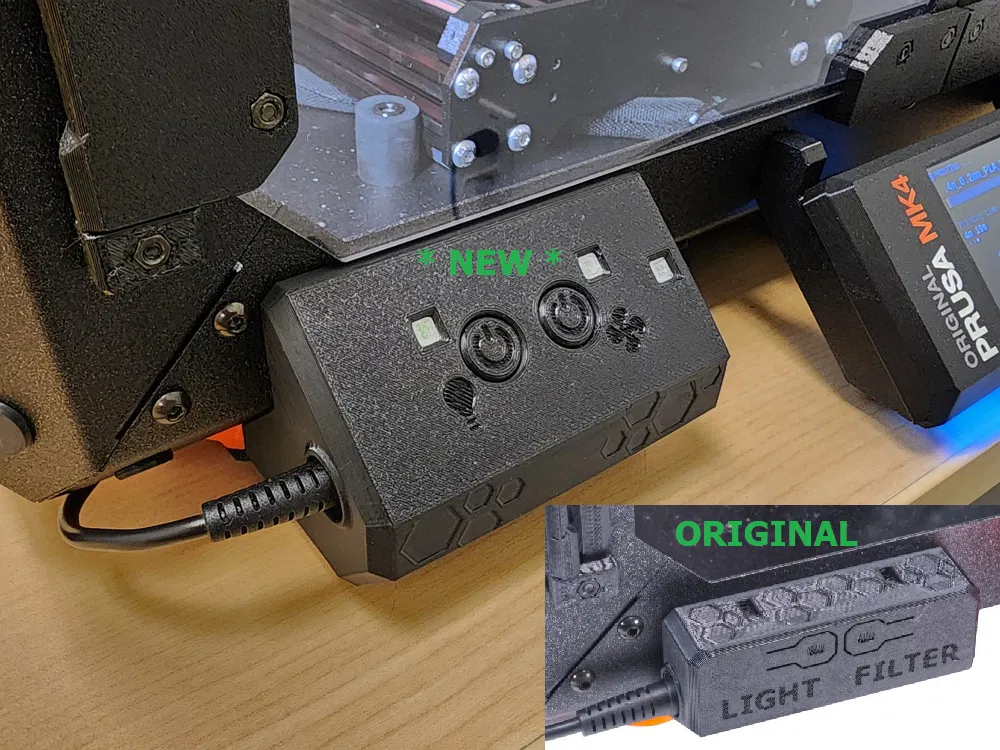

Mẫu này là một bản thiết kế lại đáng kể của Basic Board cover để dùng dễ hơn, có tham chiếu rất nhiều từ cover gốc của Prusa. Basic board cho phép bạn điều khiển White LED Strip và Advanced Filtration System. Cover gốc thì hoàn toàn dùng tốt; nhưng đúng kiểu khá “basic”.

Sau khi dùng vài tháng, mình nghĩ đã tới lúc nâng cấp nó. :-)

Tính năng:

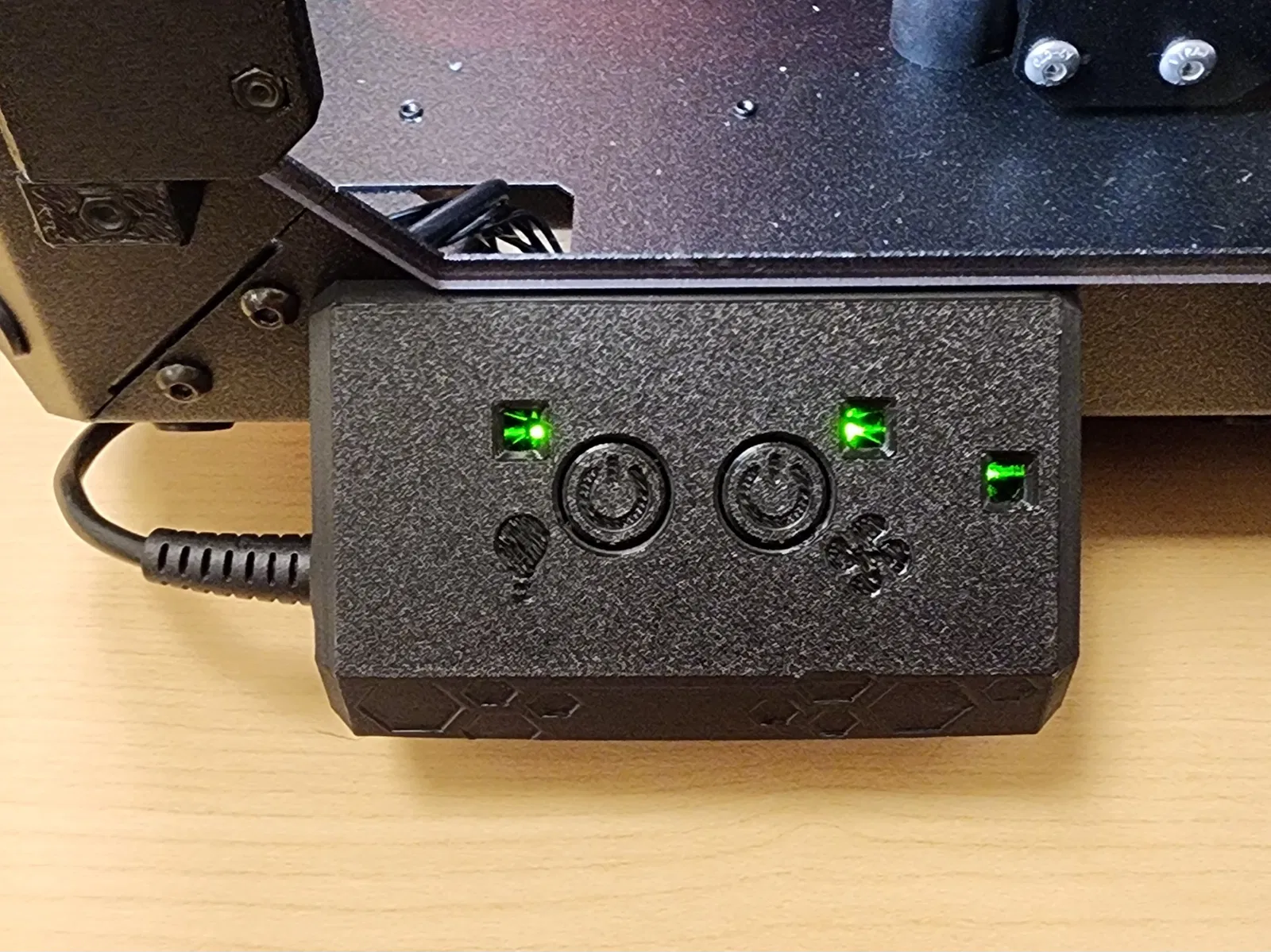

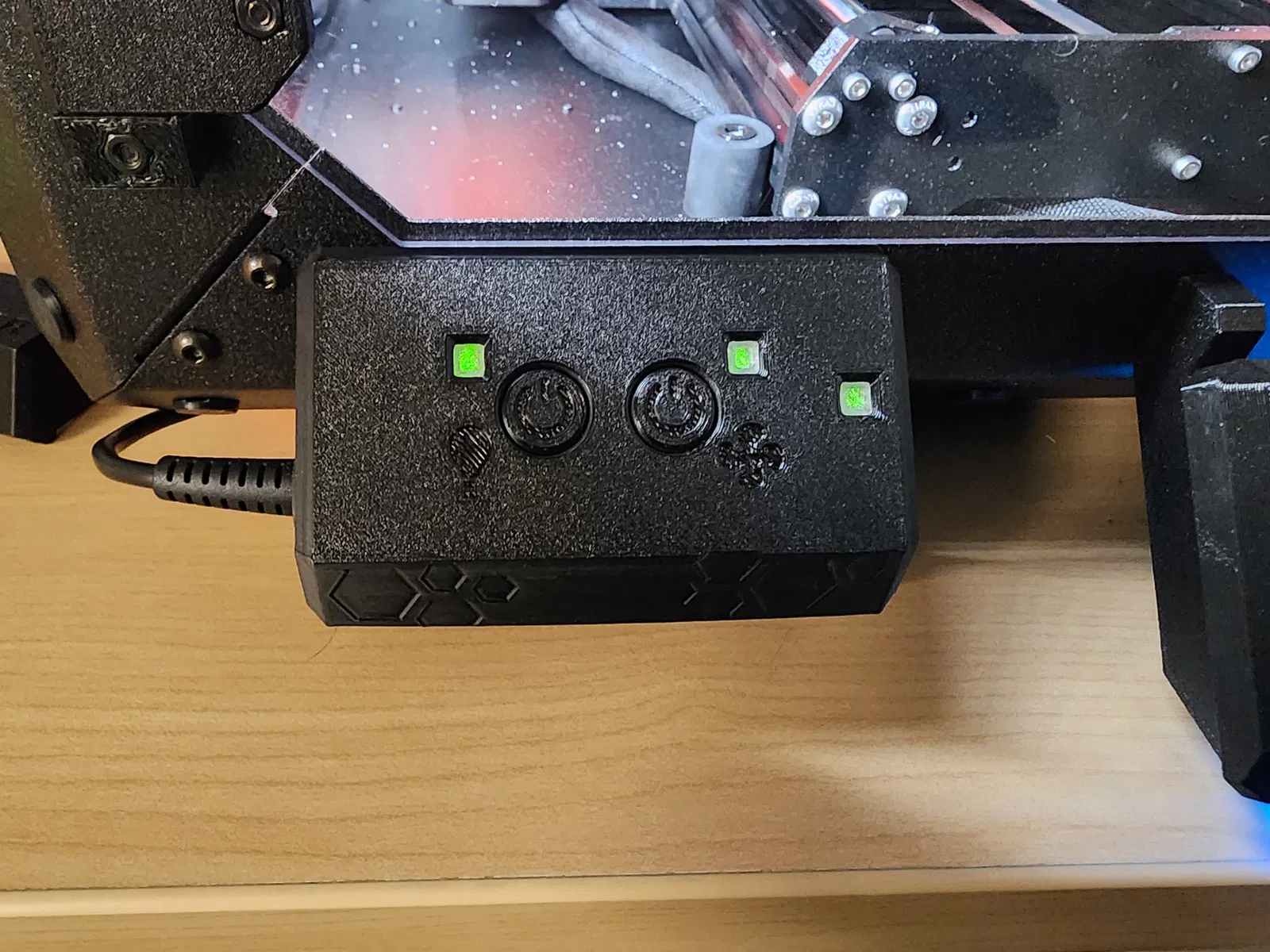

1. Bảng điều khiển giờ có góc nghiêng khớp với panel LCD để nhìn dễ hơn và trải nghiệm tốt hơn.

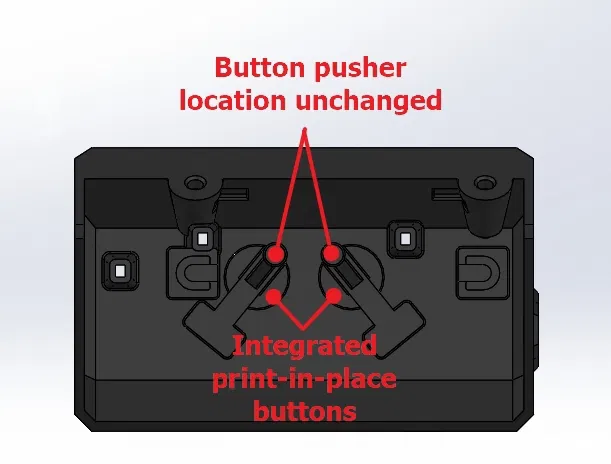

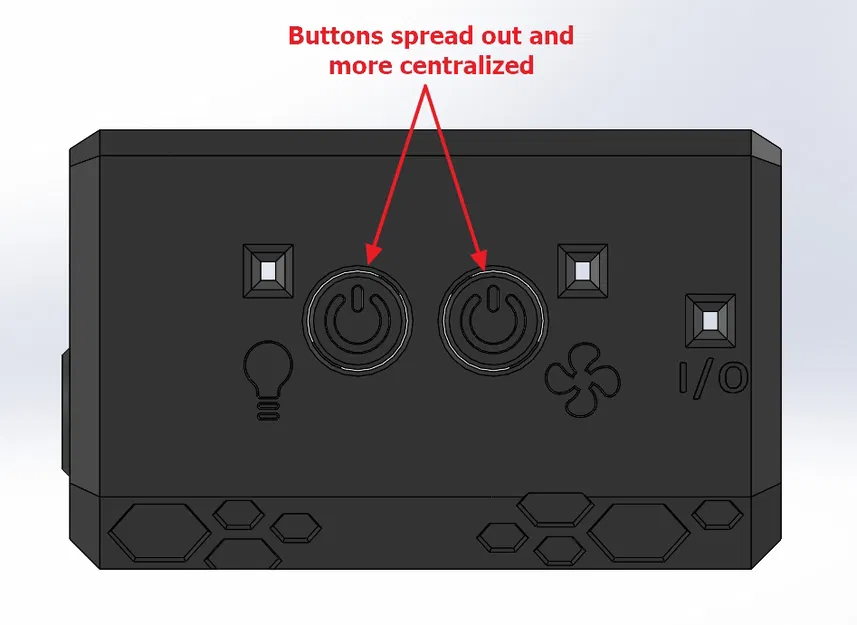

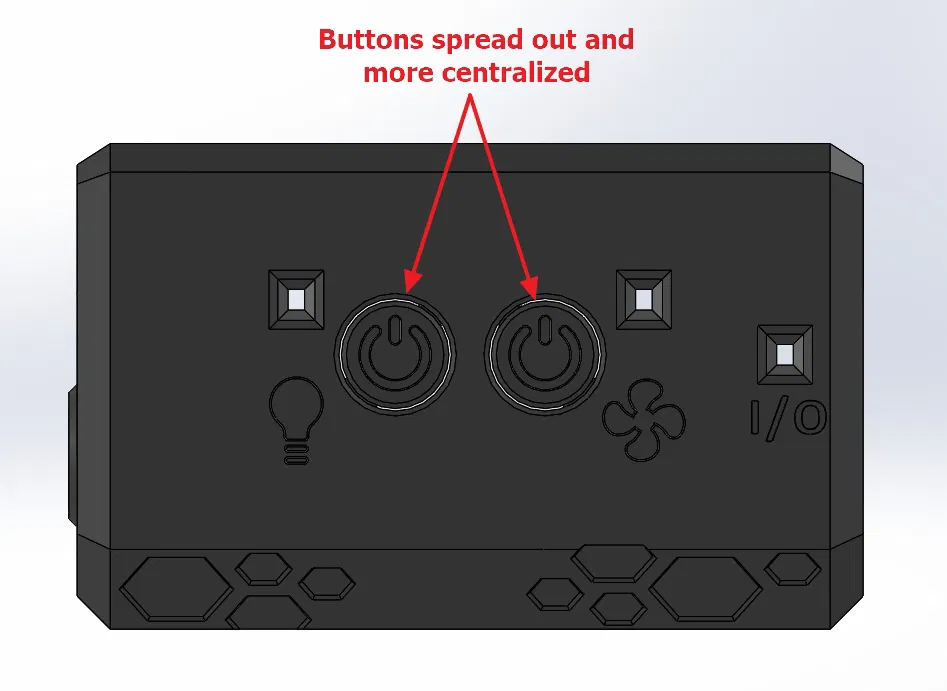

2. Nút bấm giờ to hơn và cách nhau xa hơn cho đẹp và công thái học (ergonomics) hơn — làm được nhờ một cách tiếp cận in kiểu print-in-plate mới, che đi phần “leaf spring” rất lộ của thiết kế Prusa — nên nút nhìn RA đúng nghĩa là nút. :-)
3. Dùng icon thay cho chữ “Light” và “Filter”.
4. Có kèm tùy chọn LED diffuser để ánh sáng tản đều hơn — in bằng vật liệu trong (transparent).

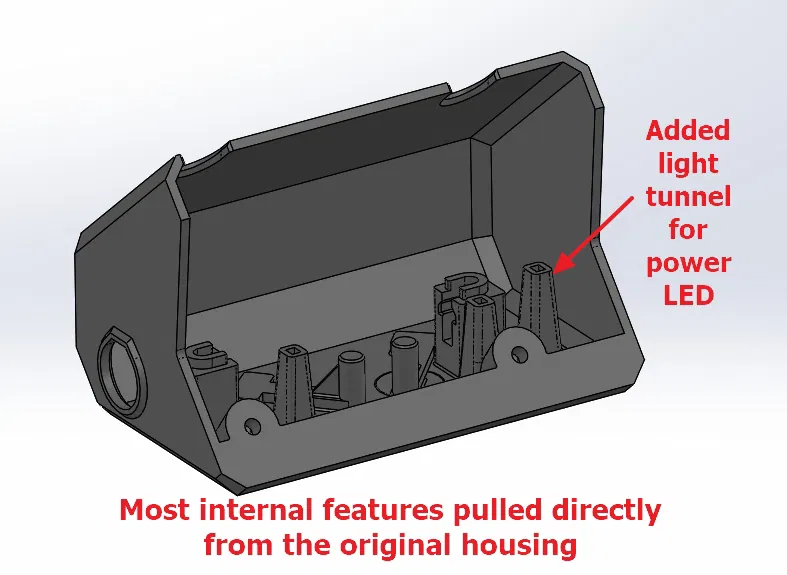

5. LED báo nguồn giờ nhìn thấy được.

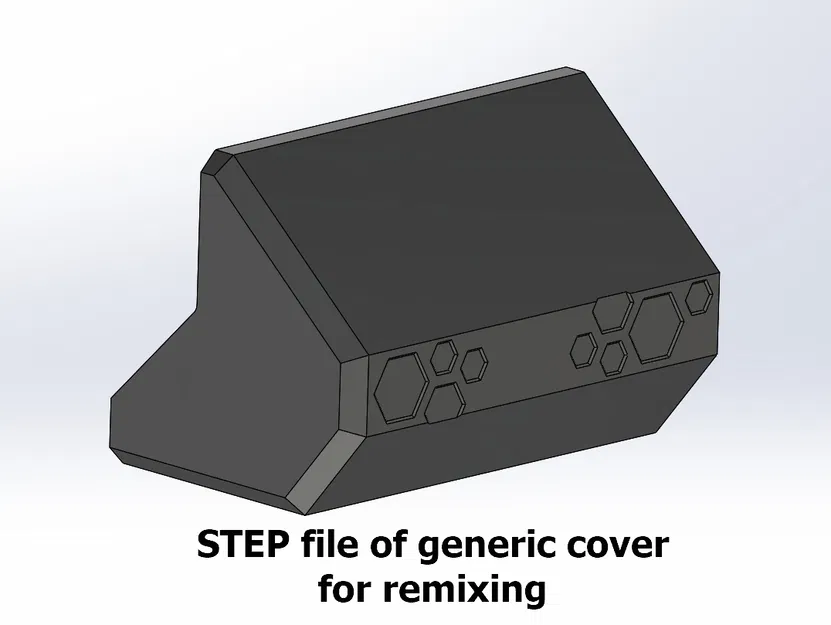

6. Có file .stp của một mẫu housing generic (ngoài 5 phiên bản liệt kê bên dưới) để bạn remix/tái sử dụng làm vỏ cho các điều khiển khác.

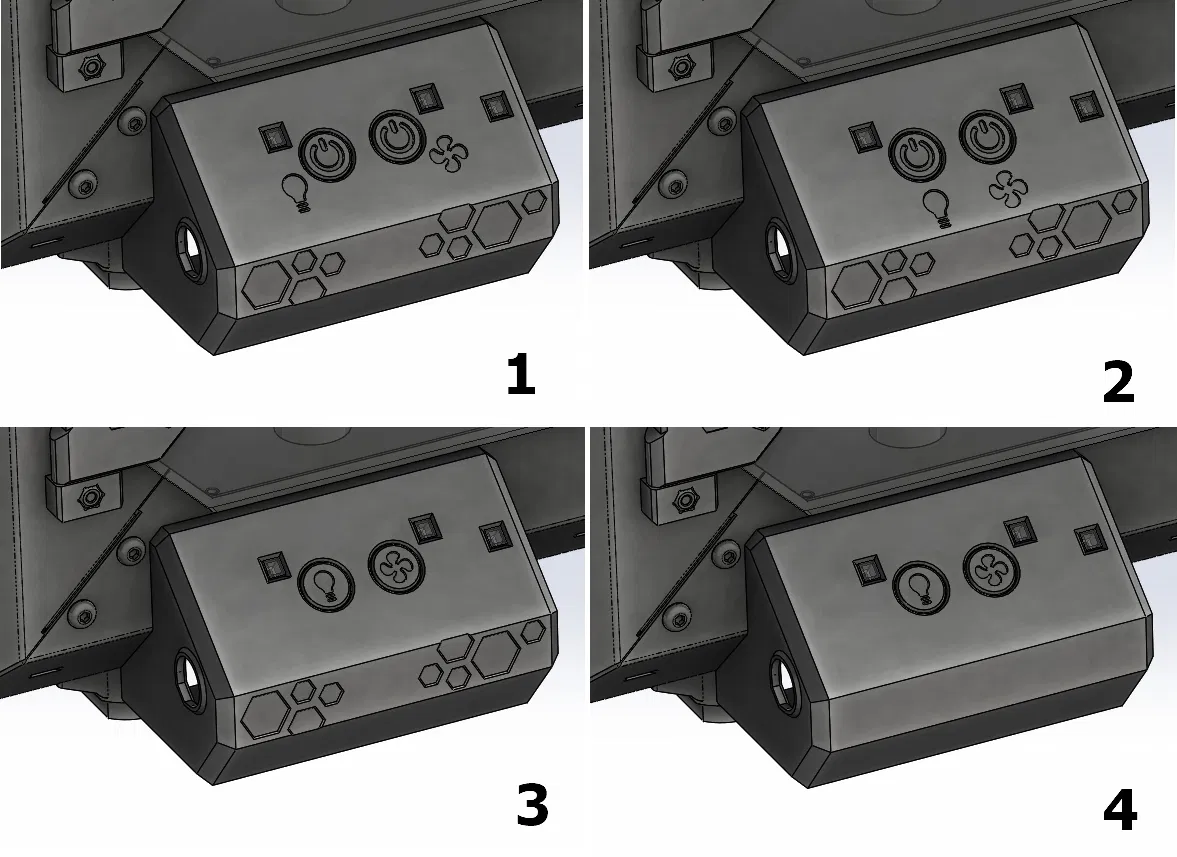

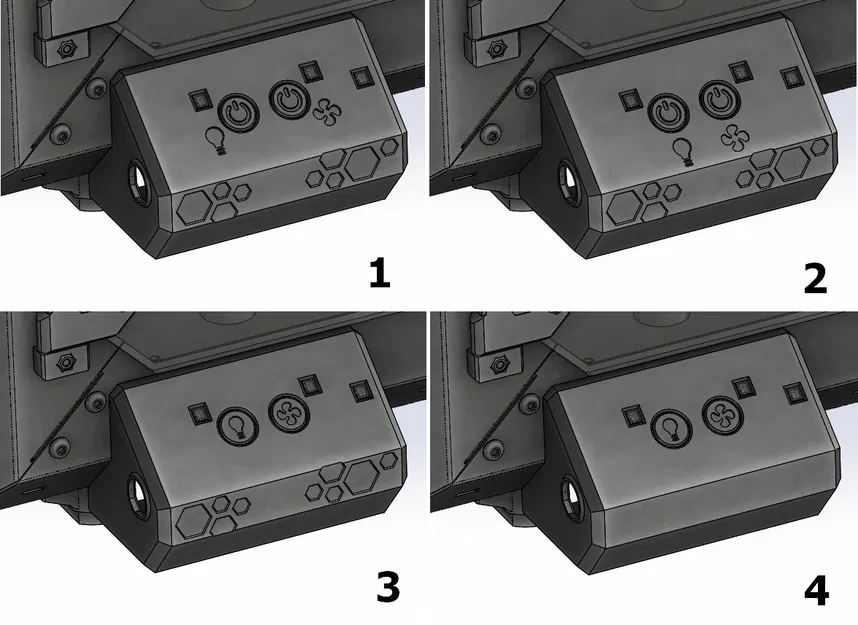

Có sẵn 5 phiên bản — bạn chọn theo ý:

1. Version 1a - icon đèn và quạt được đặt tách ra để cân bằng bố cục nhìn cho hài hòa.
2. Version 2a - icon đèn và quạt nằm bên dưới từng nút.
3. Version 3a - icon đèn và quạt nằm bên trong từng nút.
4. Version 4a - giống Version 3 nhưng không có họa tiết lục giác (hex pattern) - dành cho ai thích tối giản. :-)
5. Version 5a - trống hoàn toàn. Có phần nút bấm và light pipe nhưng không có gì khác.

LƯU Ý: Khi bạn đăng ảnh thành phẩm (your make), nhớ cho biết bạn thích phiên bản nào nhất nha! :-P

Khuyến nghị in (Printing recommendations):

1. Nên in bằng PETG hoặc ABS. PLA sẽ không “trâu” bằng, nhưng bạn vẫn có thể thử nếu muốn. Mình in bằng Polymaker Polylite PETG.
2. Layer thickness 0.2mm và 2 walls là ổn, nozzle 0.4mm. Infill 15–20%.
3. In bằng textured print sheet của Prusa để đồng bộ bề mặt vân với panel điều khiển LCD.
4. MẸO: in 0.4mm đầu tiên bằng màu tương phản so với phần còn lại của cover để làm nổi icon.

Ghi chú về kích thước hộc (pocket) cho ê-cu vuông (square nut):

Hộc ê-cu được canh kích thước để vừa đa số square nut (mình mua từ nhiều nguồn). Theo kinh nghiệm của mình, loại Prusa cung cấp thường nhỏ và mỏng hơn nên sẽ hơi lỏng; bạn chỉ cần chèn nhẹ vào, như một miếng giấy hoặc băng keo, hoặc chấm một ít keo CA. Nếu mình làm chặt hơn thì sẽ có người than là quá khít, nên đây là phương án dung hòa để nhiều người dùng được.

Các phần khác bạn cần:

1. 4x M3 square nuts.
2. Tái sử dụng 2x vít M3x10 dùng để bắt Basic Board Cover bản gốc.
3. Thêm 2x vít M3x8 hoặc M3x10.

LƯU Ý: Nếu bạn muốn tìm file .stp của chính Basic Board, mình đã đăng ở .

Hướng dẫn lắp ráp (Assembly Instructions):

1. Ấn 3x diffuser in bằng vật liệu trong (transparent) vào vị trí — tùy lực ấn mà nó sẽ nằm thấp hơn mặt ngoài một chút — không cần keo.

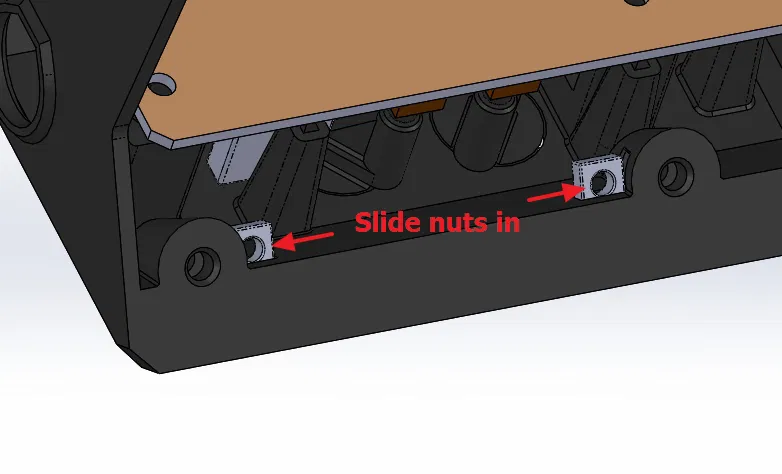

2. Lắp 4x M3 square nuts đúng vị trí.
3. Cắm đầu dây LED Strip và dây Filtration vào Basic Board.

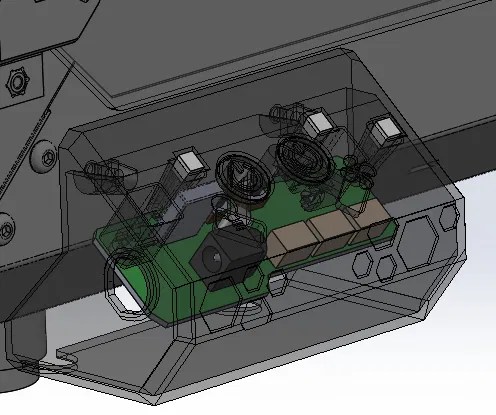

4. Dùng lại vít M3x10 từ housing cũ — bắt Basic Board vào cover mới.
5. Dùng thêm 2x vít M3x8 hoặc M3x10 để cố định cover mới vào tấm sheet metal phía trước bên trái của Original Prusa Enclosure (xem hình để đúng vị trí).
6. Cắm dây nguồn ở bên trái như trước.

**********

Nếu bạn thêm mẫu này vào bộ sưu tập và/hoặc tải về, vui lòng bấm LIKE và cho mình vài STARS nha!

Nhớ nha, bạn có thể kiếm thêm Prusameters nếu đăng hình thành phẩm! Với lại, mình cũng rất vui khi được thấy bạn in ra thế nào. ;-D

Chúc bạn in vui vẻ!

P.S. Nếu bạn muốn mình cải thiện gì thêm, cứ để lại góp ý mang tính xây dựng nha.
