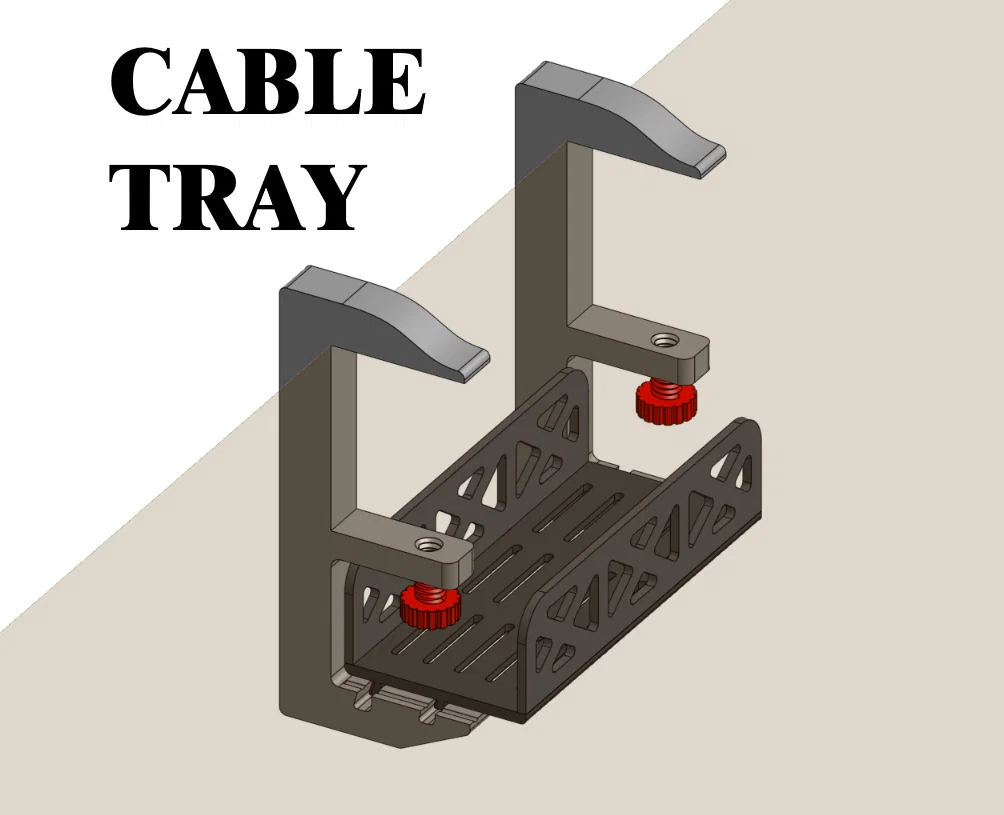

Khay đi dây máy tính (Modular) – COMPUTER CABLE TRAY

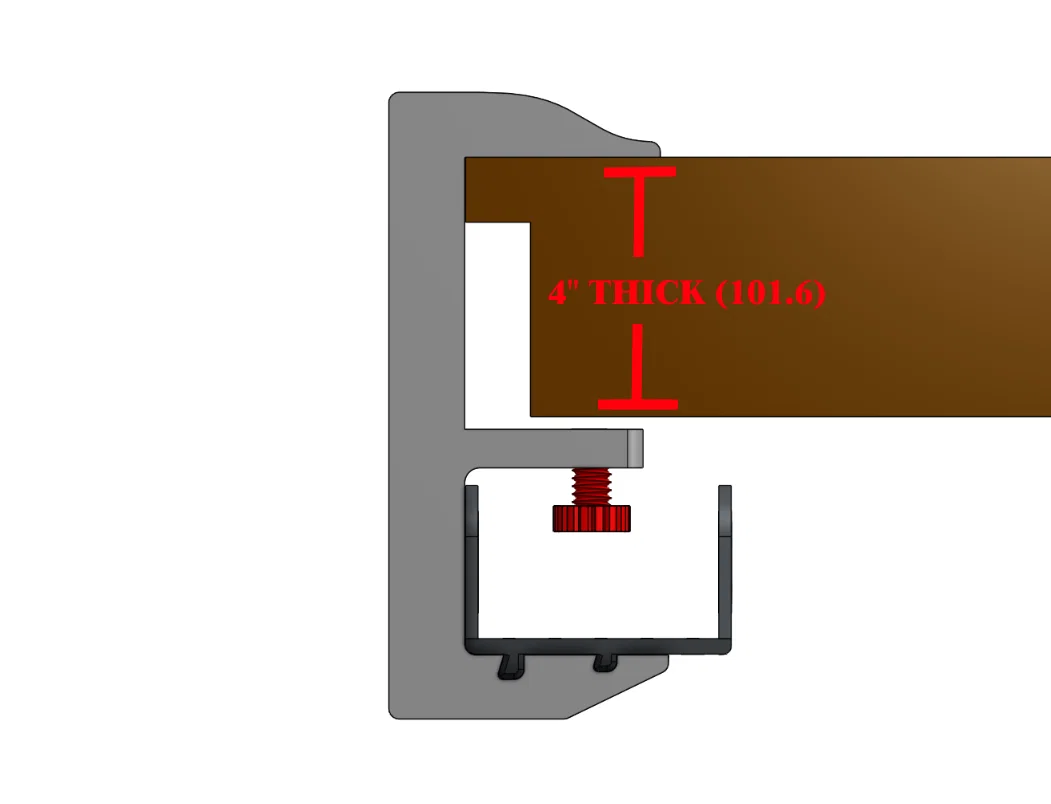

Mẫu này làm ra để giúp bạn có chỗ gọn gàng dưới bàn cho đống dây máy tính lộn xộn. Có các khe/grill để luồn dây rút (cable ties) và thiết kế dạng modular nên bạn muốn làm dài tới đâu cũng được. Có 4 cỡ kẹp (clamp) tuỳ theo độ dày mặt bàn (1–4 inch). Dung sai (tolerances) khoảng 0.4mm. Nếu có câu hỏi hay góp ý gì, cứ thoải mái hỏi hoặc để lại bình luận nha!

Quan trọng! Về độ cứng, khi slicing nhớ để tối thiểu 3 walls/perimeters và phần infill là quan trọng nhất cho các con screw. Mình khuyên nên làm infill đặc hơn để khỏi bị gãy/tuột (sheer)!

Updates:

7/11/2023

• Thêm clamp 1.5 inch và screw dài hơn nữa
• Cải thiện liên kết rail và base bằng thiết kế dovetail chắc chắn hơn (bản cũ vẫn còn trong các folder)

6/23/2023

• Thêm một mẫu clamp không cần screw nếu bạn không muốn dùng quá nhiều screw cho các khay dài nhưng vẫn cần có điểm đỡ
• Cập nhật tất cả mẫu clamp với phần cutouts bên trong để khi slicing tạo được nhiều walls hơn, tăng độ bền

HƯỚNG DẪN:

Các hình bên dưới cho thấy những thành phần cơ bản. Tối thiểu bạn cần:
2x CLAMP, 2x SCREW, 1x BASE, 2x RAIL (Rail là tuỳ chọn)

LẮP RÁP:

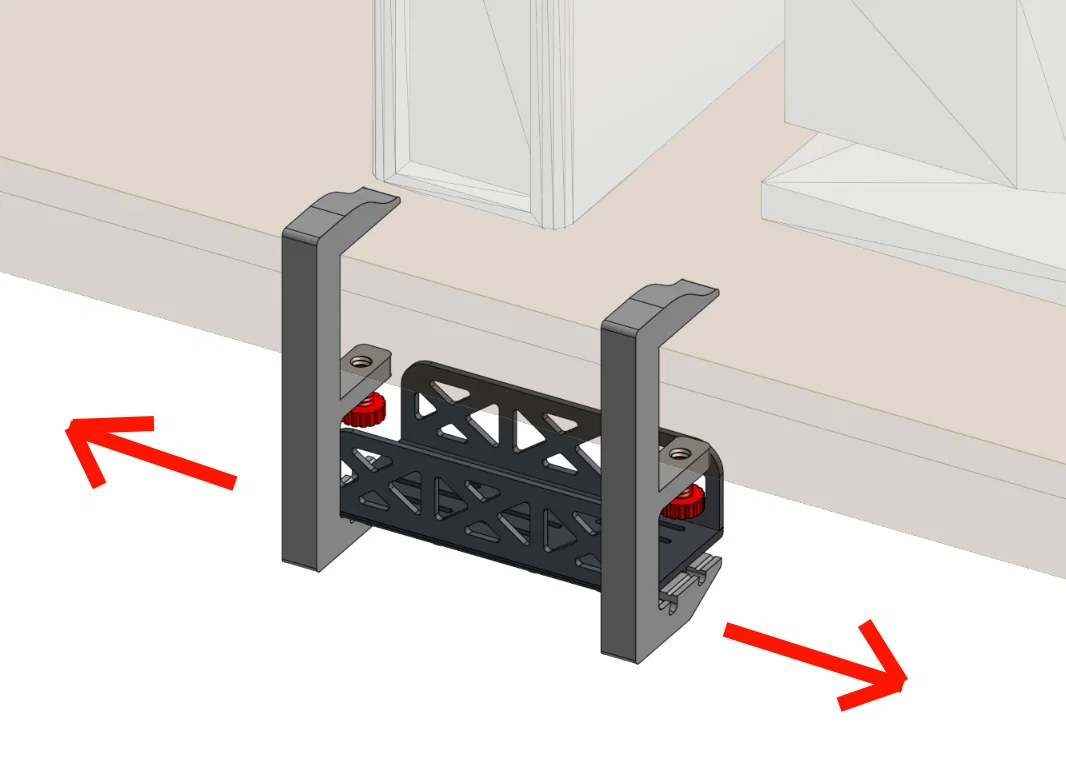

Bạn có thể xem cấu trúc cơ bản bên dưới.

1. Gắn screw vào clamp trước (chưa siết chặt)
2. Gắn rail vào các rãnh trên base
3. Trượt base vào clamp, nó sẽ “snap” vào vị trí khi các ngàm/khấc (notches) khớp nhau và phần base sẽ ăn vào khoảng nửa clamp ở mỗi bên

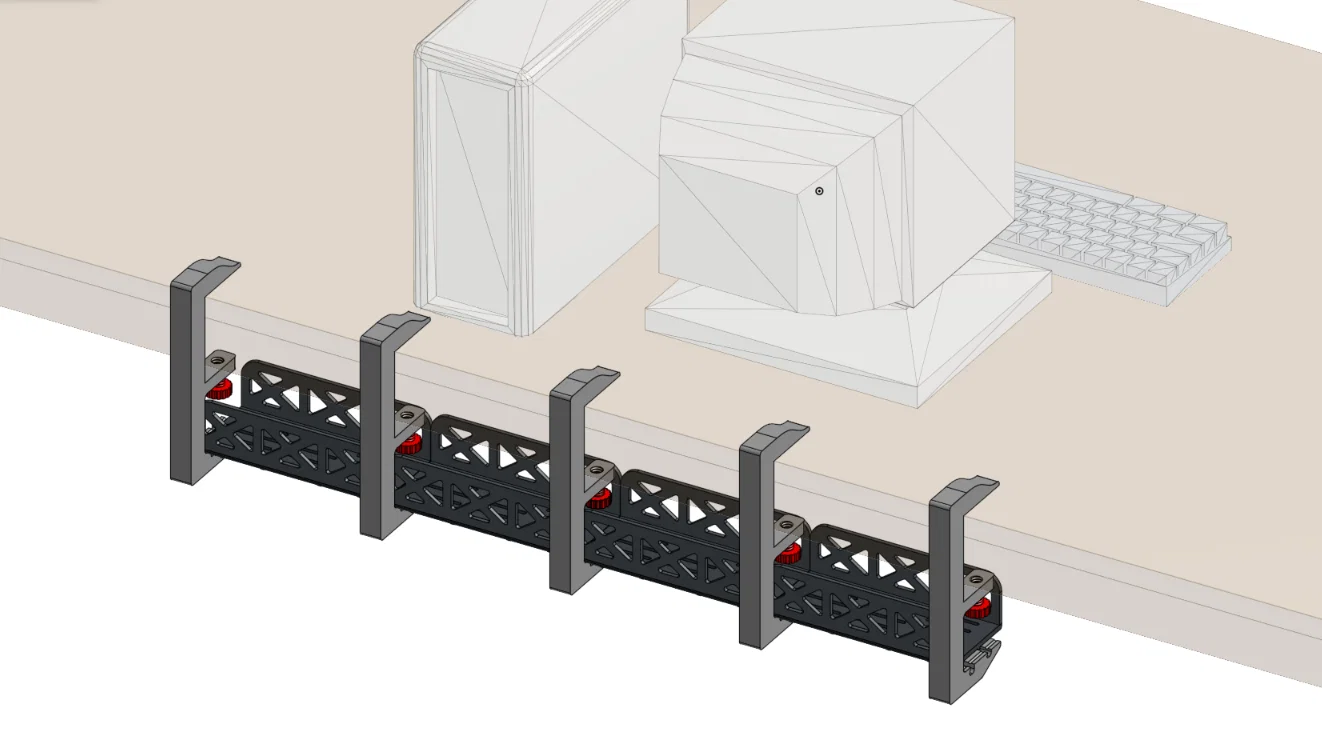

4. Các phần còn lại làm tương tự. Muốn làm bản dài hơn thì chỉ cần lặp lại các bước và nối dài thiết kế.
