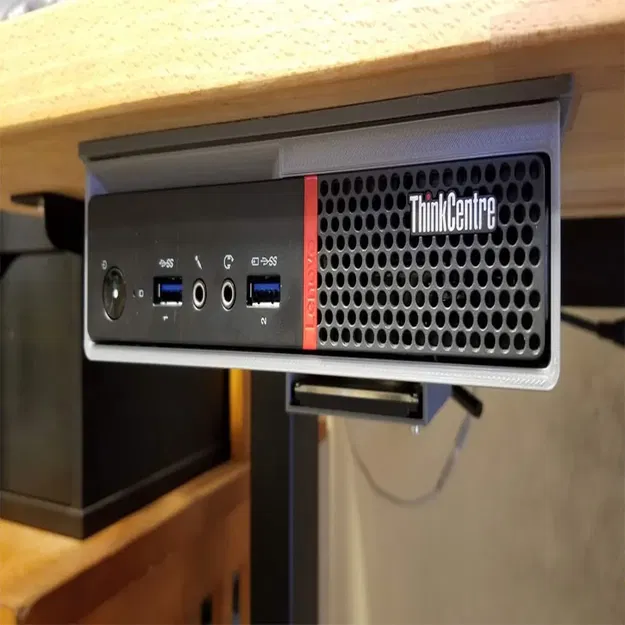

Giá đỡ trượt dưới bàn cho máy tính Tiny PC Lenovo M700

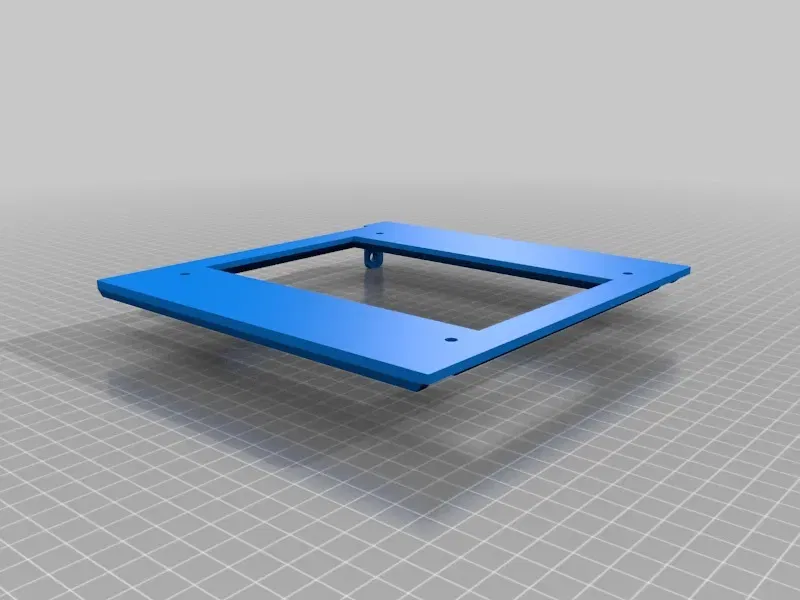

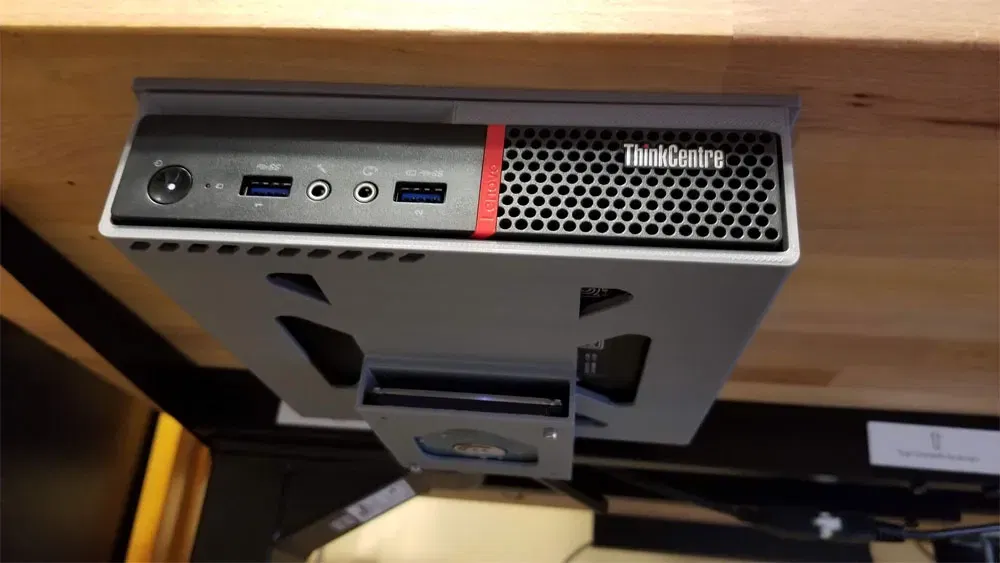

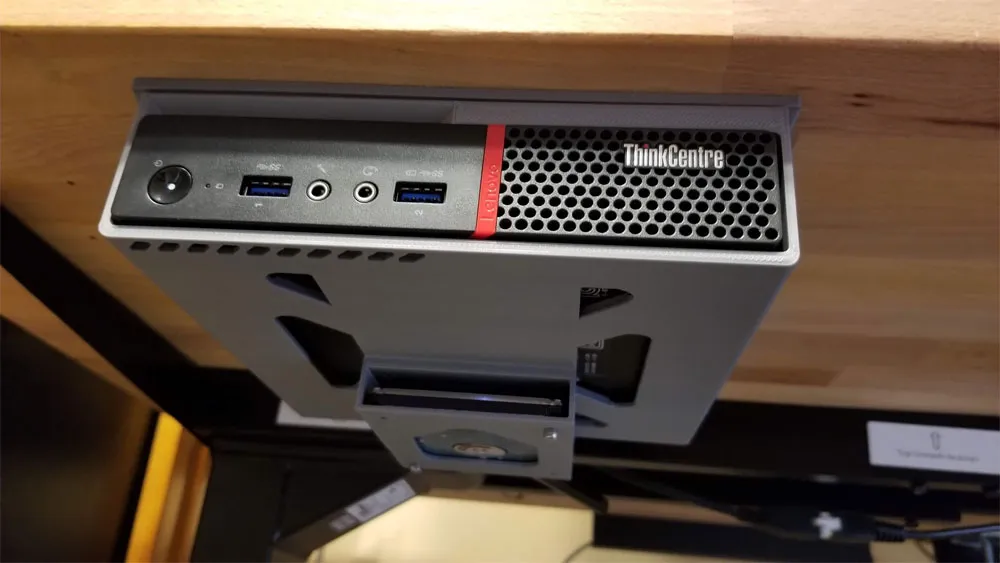

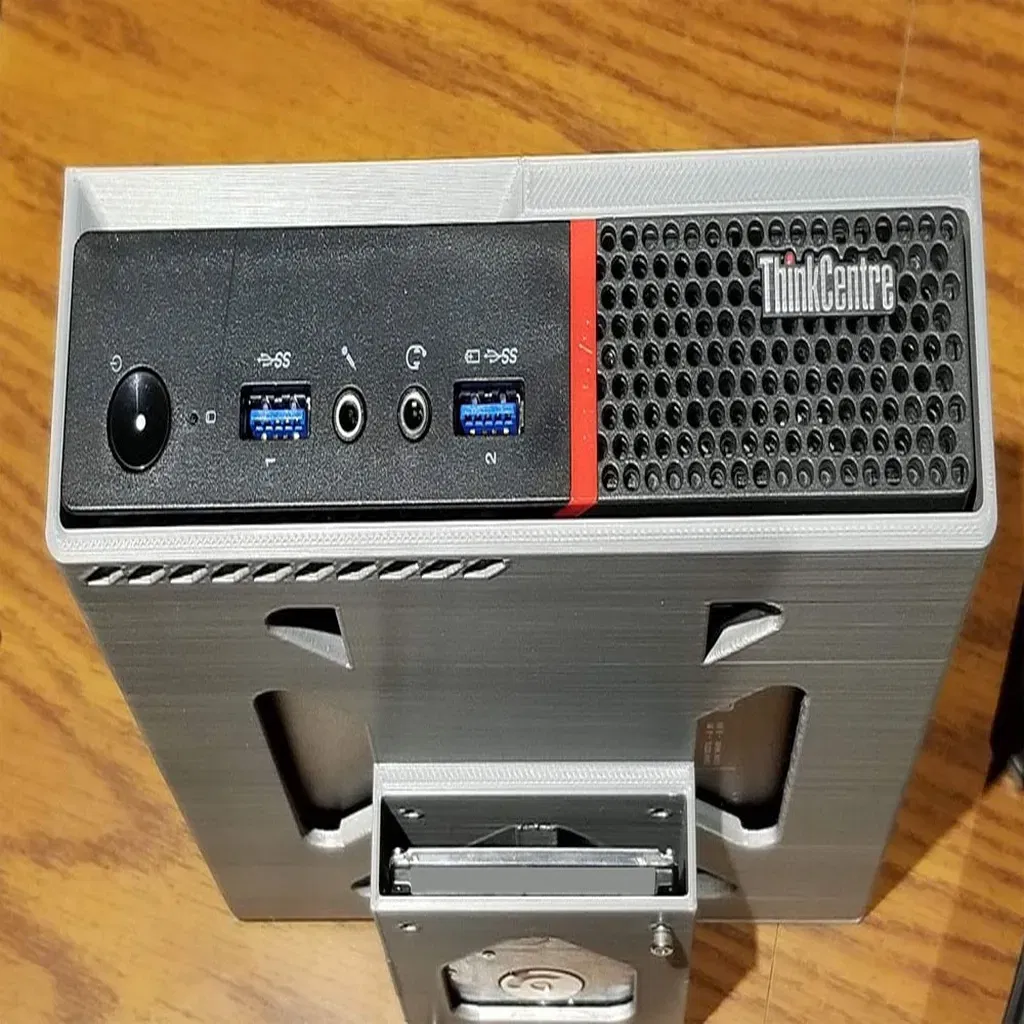

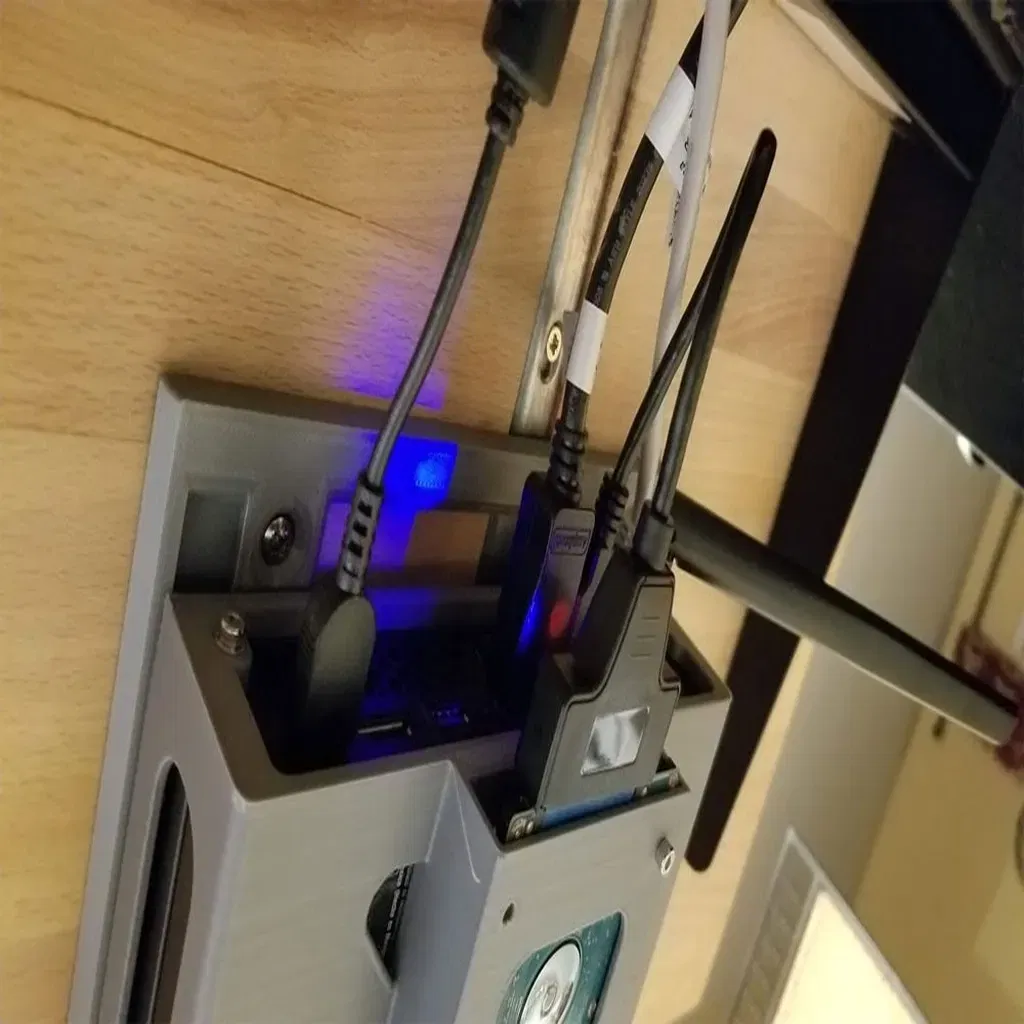

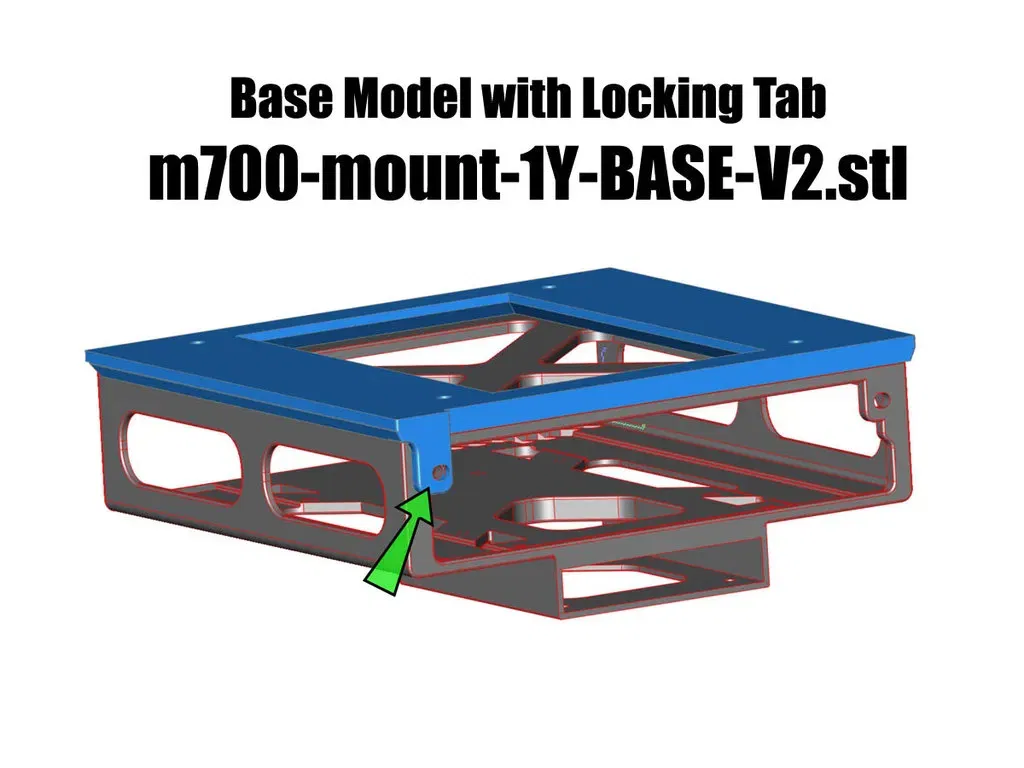

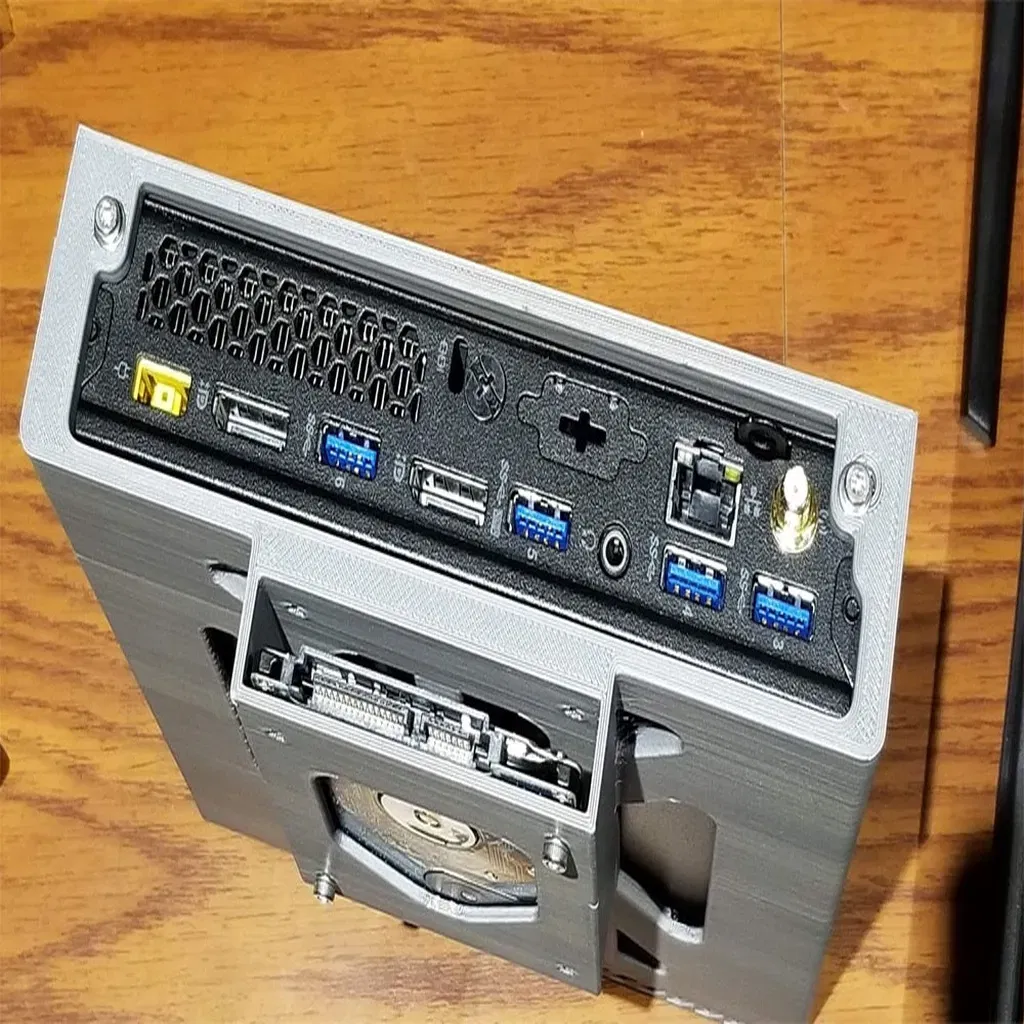

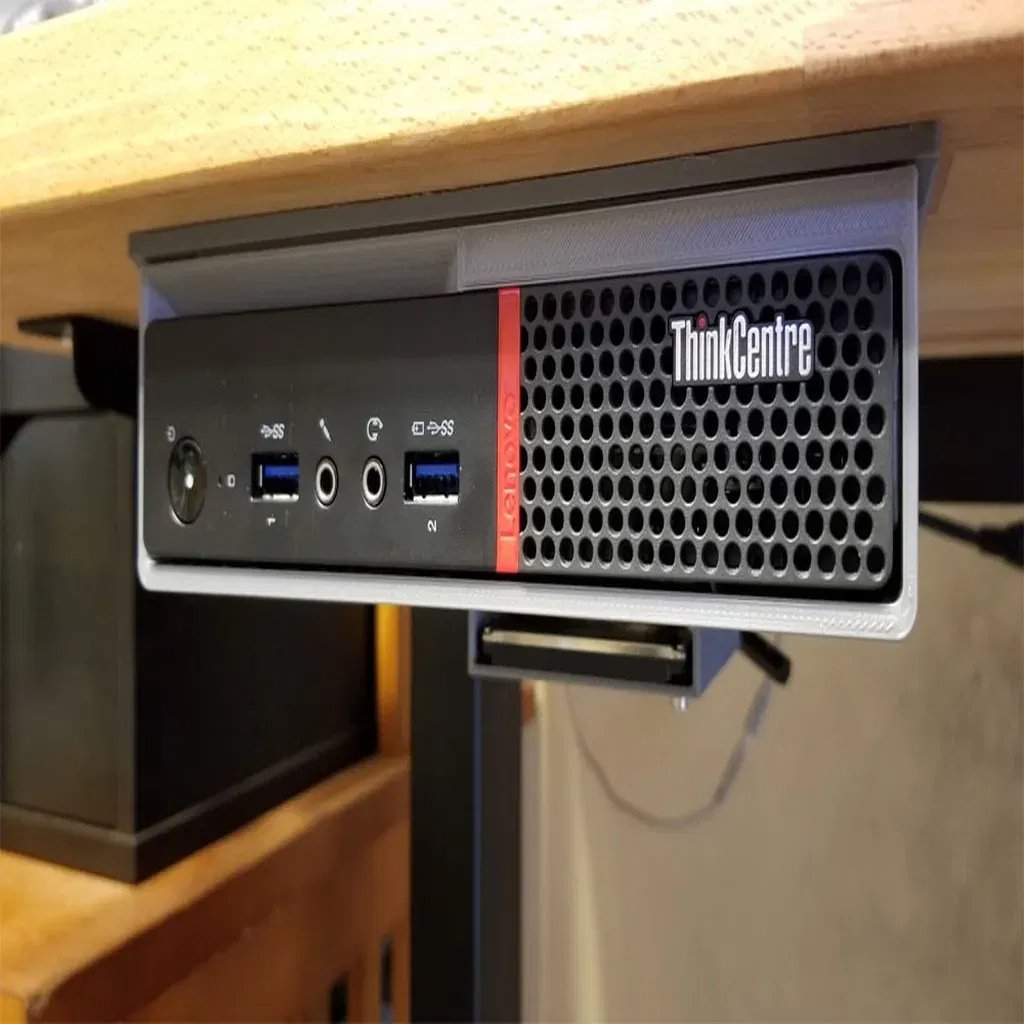

CẬP NHẬT 20/8/2021: Tôi đã đăng một phiên bản remix (chưa được kiểm tra) của cái này với một chốt thả nhanh để giữ cho nó không trượt ra dễ dàng. Bạn có thể tìm thấy nó ở đây nếu bạn muốn thử nghiệm: < Tôi đã cố gắng đăng cái này sớm hơn hôm nay và trang web đã gặp sự cố với tất cả mọi thứ, bao gồm cả mô tả bị phình ra, khoảng 20 phút lãng phí. Tôi quyết định thử lại trong giờ không cao điểm nên hy vọng lần này sẽ hoạt động. Đây là một giá treo dưới bàn cho máy tính Lenovo M700 "nhỏ" (và cũng hoạt động cho M93p/Cảm ơn Szseer và P330/Cảm ơn bartcerneels). Nó có hai phần, một phần gắn vào bàn với một số vít #8, và phần còn lại giữ máy tính và một ổ cứng 2.5". Tôi đang sử dụng bộ chuyển đổi dưới đây cho cái này có giá 6.99 đô la tại Amazon: https://smile.amazon.com/gp/product/B07S9CKV7X/ Máy tính sẽ trượt ra khỏi giá treo trên một cặp ray có rãnh để giúp nó chống lại trọng lực. Không cần phải nói, đây là một việc bạn tự chịu rủi ro, và độ bền của giá treo sẽ phụ thuộc vào một số yếu tố, tất cả những gì tôi có thể nói là của tôi thì ổn và tôi không có bất kỳ lo ngại nào về nó. Không có chốt hoặc vít nào để giữ máy tính trong giá treo, nhưng có vẻ như trọng lực và ma sát trong các ray là đủ để giữ cho máy của tôi ở đúng vị trí, trừ khi tôi hỗ trợ máy tính và sau đó tôi có thể trượt nó ra. Nếu bạn có trẻ nhỏ xung quanh, sẽ là một ý tưởng tốt để tìm cách nào đó để giữ cho nó không trượt ra, có thể một cái vít vào bàn ở phía trước để hoạt động như một điểm dừng sẽ hiệu quả. Bạn cũng có thể thử mô hình m700-mount-1Y-BASE-V2.stl có một tab để chạy vít qua tấm đế, vào lỗ gắn vỏ - điều này hy vọng sẽ giữ nó ở vị trí. Các tệp STEP được bao gồm để dễ dàng remix (và xin vui lòng đăng nó nếu bạn remix). Nếu bạn muốn mô hình gốc mà tôi đã in, bạn cần những tệp này: m700-mount-1X-HDD-MOUNT.stl m700-mount-1X-HDD-BASE.stl Các tệp sau đây đã được sửa đổi (có thể là phiên bản cải tiến của những tệp này): m700-mount-1Y-HDD-MOUNT-CM.stl (chưa được kiểm tra) có một số kênh để dây zip đi qua. m700-mount-1X-NO-HDD.stl (đã được kiểm tra - hoạt động/cảm ơn Szseer) giống như phần gắn PC gốc, nhưng không có chỗ cho HDD. m700-mount-1Y-BASE-V2.stl (chưa được kiểm tra) Đây là một đế có thêm một tab để cố định gắn với một vít. Nó giúp không bị trượt ra ngoài. Vít còn lại vẫn được sử dụng để giữ Gắn vào PC. Điều này sẽ cần một số vít M3, tôi nghĩ chúng dài 8mm, và một số vòng đệm M3, để gắn "gắn" vào PC ở mặt sau. Tôi đã in cái của mình bằng Silver FIlacube PLA 2 (https://smile.amazon.com/gp/product/B076Z1DCY6/), sử dụng độ phân giải 0.24mm trên gắn và 0.2mm trên đế. Tôi khuyên bạn nên in với 3 lớp và không dưới 35% độ đặc (tôi đã sử dụng zig zag). Sử dụng tai chuột hoặc viền sẽ mang lại cơ hội tốt nhất chống biến dạng cho những bản in lớn này (cảm ơn Sneak78 vì gợi ý). Đó chỉ là ý kiến của tôi, vì vậy hãy sử dụng phán đoán tốt nhất của bạn. Bàn làm việc của tôi là "Gerton" gỗ đặc từ Ikea, đây là một nền tảng vững chắc để gắn các thứ lên (https://www.ikea.com/us/en/catalog/products/50106773/). Nếu bàn của bạn có lõi rỗng, bạn có thể cần tìm ra một phương pháp gắn khác như băng VHB hoặc keo vì vít có thể bị rách ra. #### Nếu bạn thấy những mô hình này hữu ích, hãy đăng một lượt thích hoặc một bình luận kèm theo một số bức ảnh về bản in của bạn. #### Bạn có thể tìm thấy những thứ khác mà tôi đang làm trên blog của tôi tại đây. Bạn cũng có thể theo dõi tôi ở đây trên F3D để xem những thứ mới mà tôi đăng. #### Cảm ơn bạn đã xem! Danh mục: Máy tính
