Hộp lưu trữ filament (Fillament storage box)

Tiếng Anh

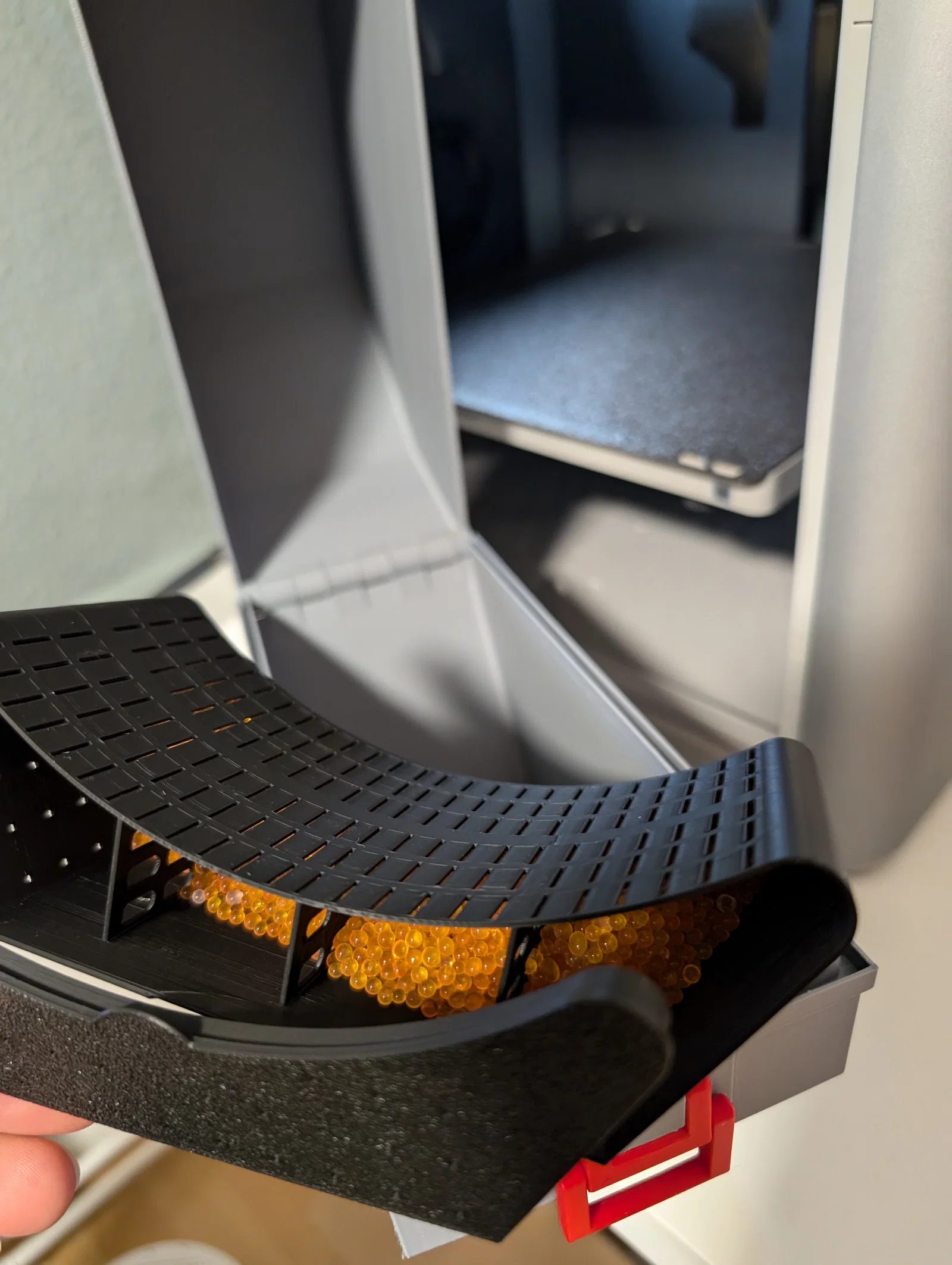

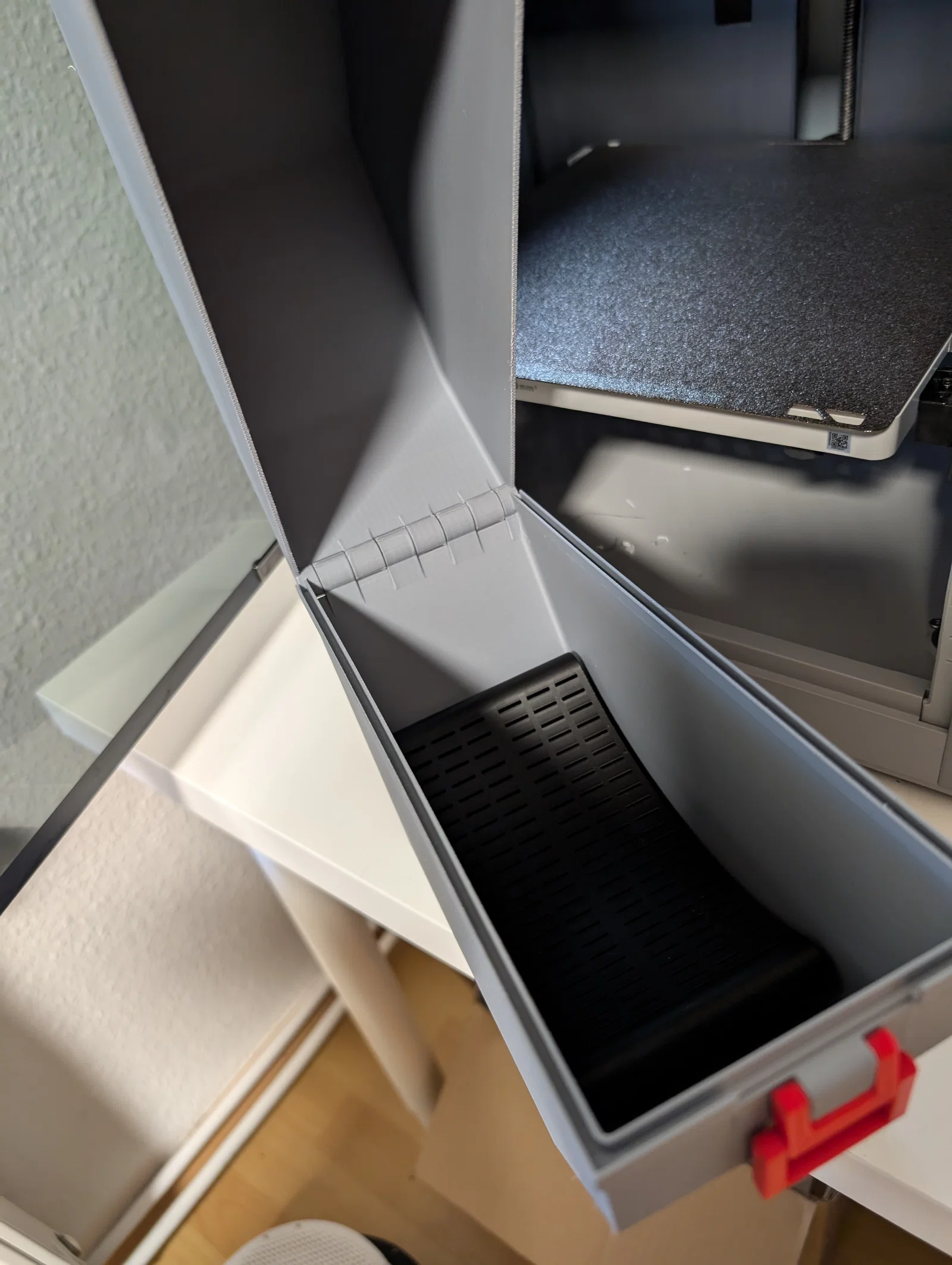

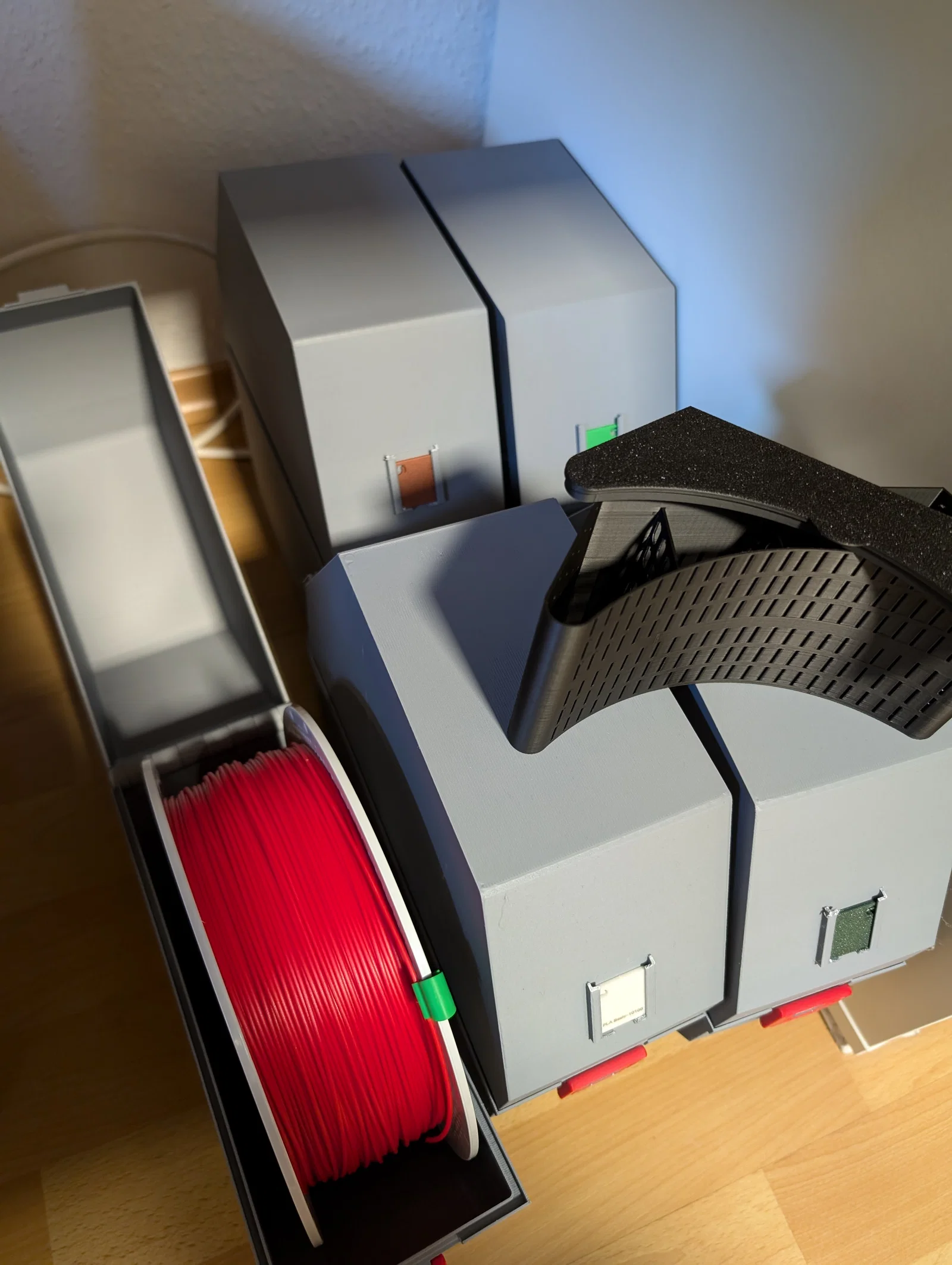

Hộp này được thiết kế để cất các cuộn filament chưa dùng ở nơi khô ráo. Khay/hộp chứa silica gel đi kèm (dùng để hút ẩm) nhờ phần bo tròn còn giúp ngăn cuộn filament lăn qua lăn lại.

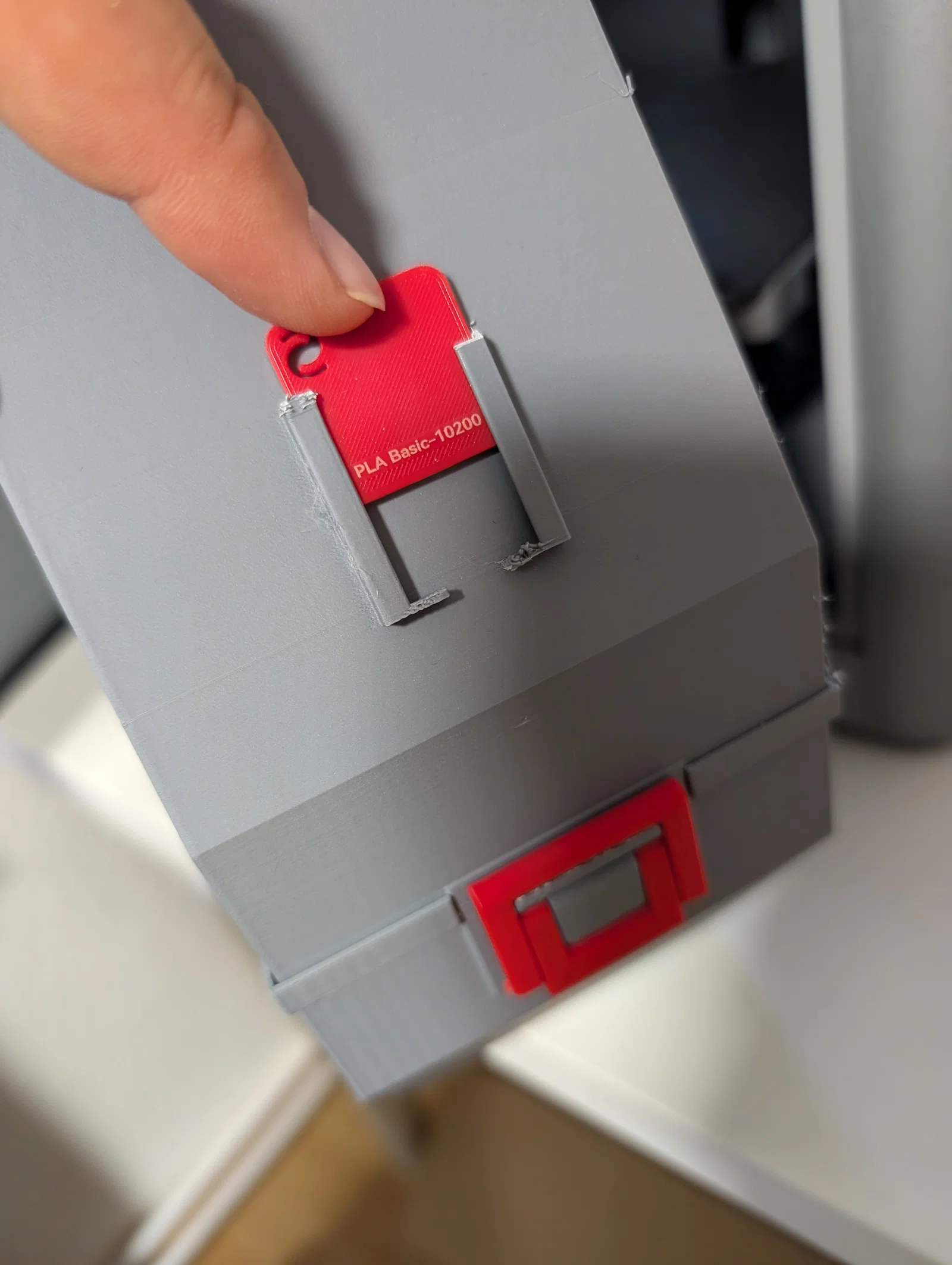

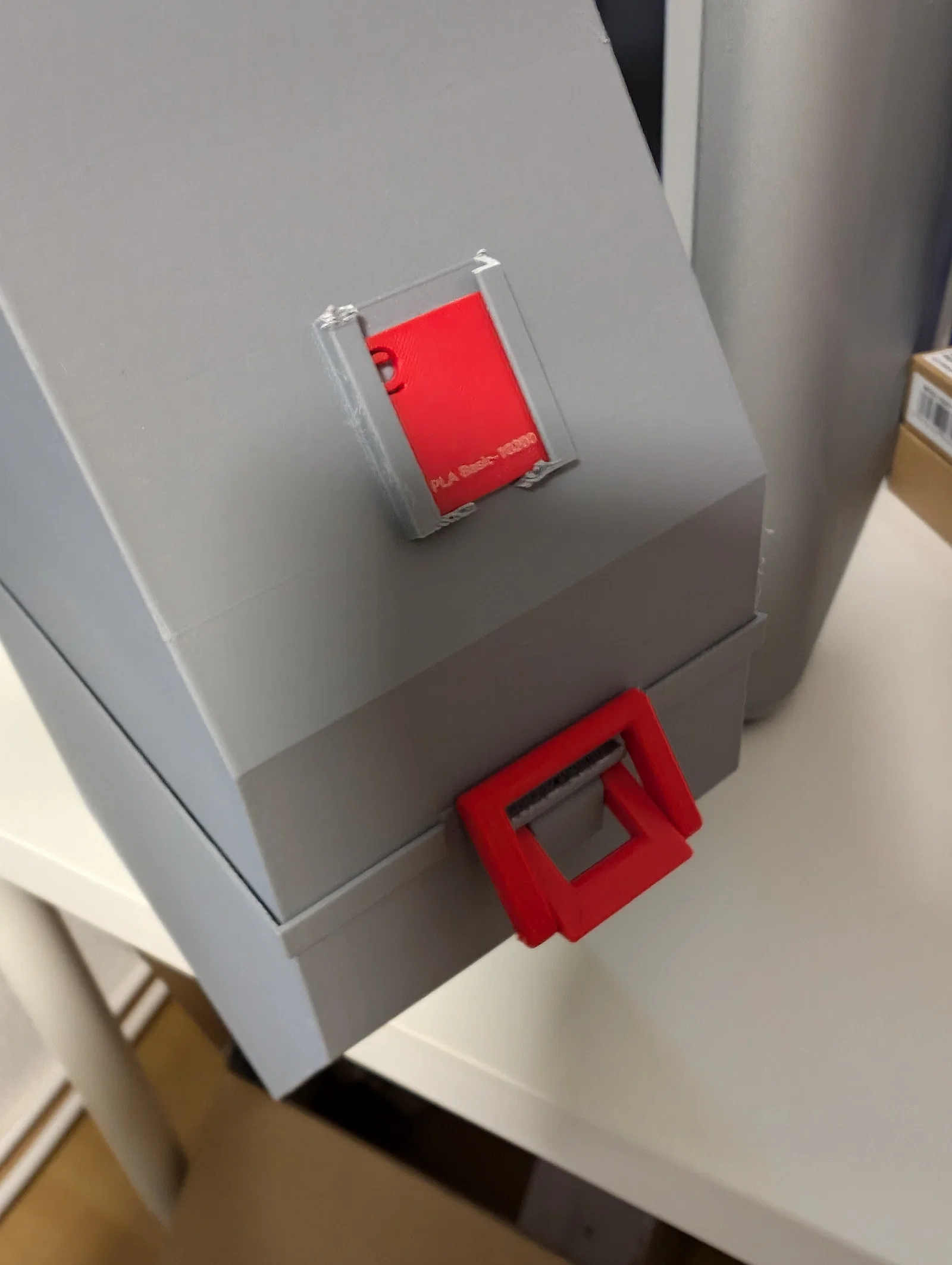

Có thể trượt các mẫu in (24 x 24 x 2) vào ngăn phía trước nắp để nhận diện loại filament nhanh hơn.

In ấn:

Phần đáy, hộp chứa silica gel và các chi tiết kiểu buckle có thể in không cần support. Phần kẹp giữ mẫu in và phần clasp ở nửa trên cần một ít support. Tới giờ mình in trục (axle) dựng đứng, không support; dù thỉnh thoảng gần cuối bản in nó có bị ngã.

Lắp ráp:

Phần trên và phần dưới chỉ cần đẩy trục (axle) vào để nối với nhau.

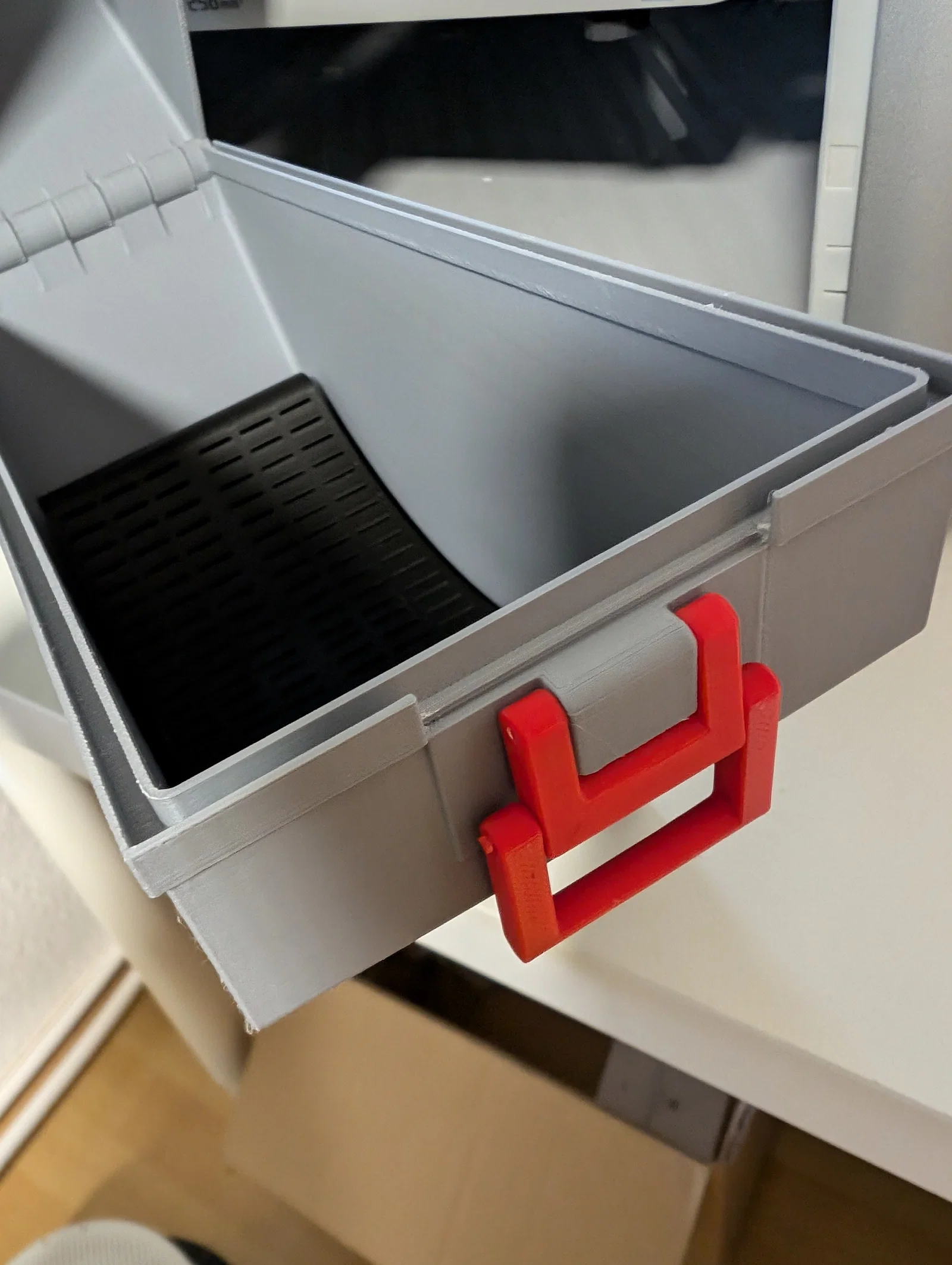

Dùng một đoạn filament làm trục cho phần clasp.

Khi lắp, trước tiên đẩy trục thứ nhất xuyên qua càng (bracket) hẹp hơn và phần đáy; nhớ canh mặt vát (bevel) sao cho “mũi” hướng ra xa khỏi hộp để sau này mở càng cho dễ. Sau đó đẩy trục thứ hai xuyên qua cả hai càng.

Mình thường luồn filament vào trước rồi dùng kềm cắt (side cutter) cắt đúng chiều dài.

Tất cả các dung sai/khớp lắp (fittings) đã được chỉnh theo việc dùng với X1C; @MarBer ban đầu có dự tính làm lỗ trên các càng lớn hơn một chút.

Tiếng Đức

Hộp này dùng để bảo quản các cuộn filament không sử dụng ở nơi khô ráo. Hộp chứa silica đi kèm cho mục đích này đồng thời, nhờ phần bo tròn, giúp ngăn các cuộn filament lăn qua lăn lại.

Có thể trượt các mẫu in (24 x 24 x 2) vào ngăn ở mặt trước của nắp để nhận diện filament nhanh hơn.

In ấn:

Phần đáy, hộp chứa silica và các chi tiết buckle có thể in không cần support. Phần kẹp giữ mẫu in và khóa (clasp) trên phần nắp cần một ít support. Tới giờ mình in trục (axle) dựng đứng, không support, dù thỉnh thoảng gần cuối bản in nó có bị ngã.

Lắp ráp:

Phần trên và phần dưới chỉ cần nối bằng cách đẩy trục (axle) vào.

Dùng một đoạn filament làm trục cho phần khóa.

Khi lắp, trước tiên luồn trục thứ nhất qua càng (bracket) hẹp hơn và phần đáy; lưu ý đặt mặt vát sao cho “mũi” hướng ra xa khỏi hộp để về sau mở càng dễ hơn. Sau đó luồn trục thứ hai qua cả hai càng.

Mình luôn luồn filament vào trước rồi dùng kềm cắt cạnh (side cutter) cắt cho đúng chiều dài.

Tất cả các khớp lắp đã được chỉnh để dùng với X1C; @MarBer lúc đầu dự tính làm lỗ trên các càng lớn hơn một chút.
