Trước tiên: mình rất trân trọng mọi lượt like và mọi đánh giá.

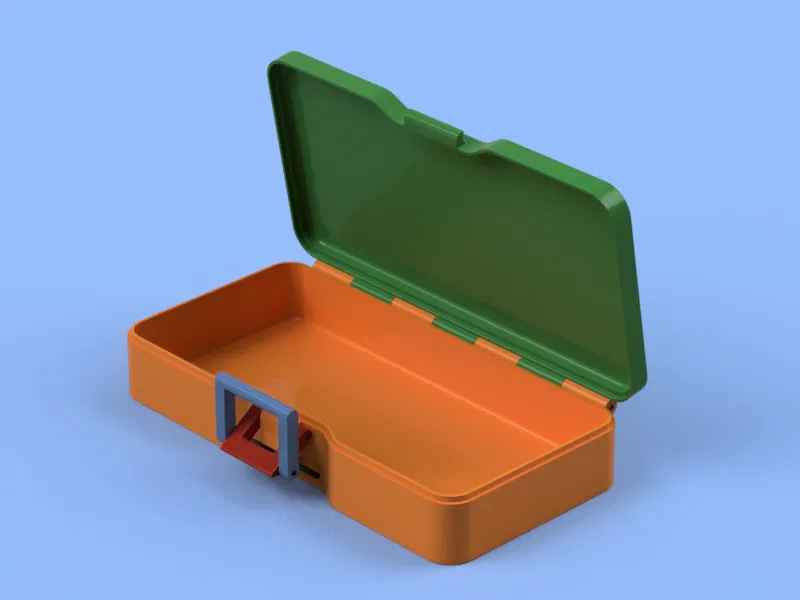

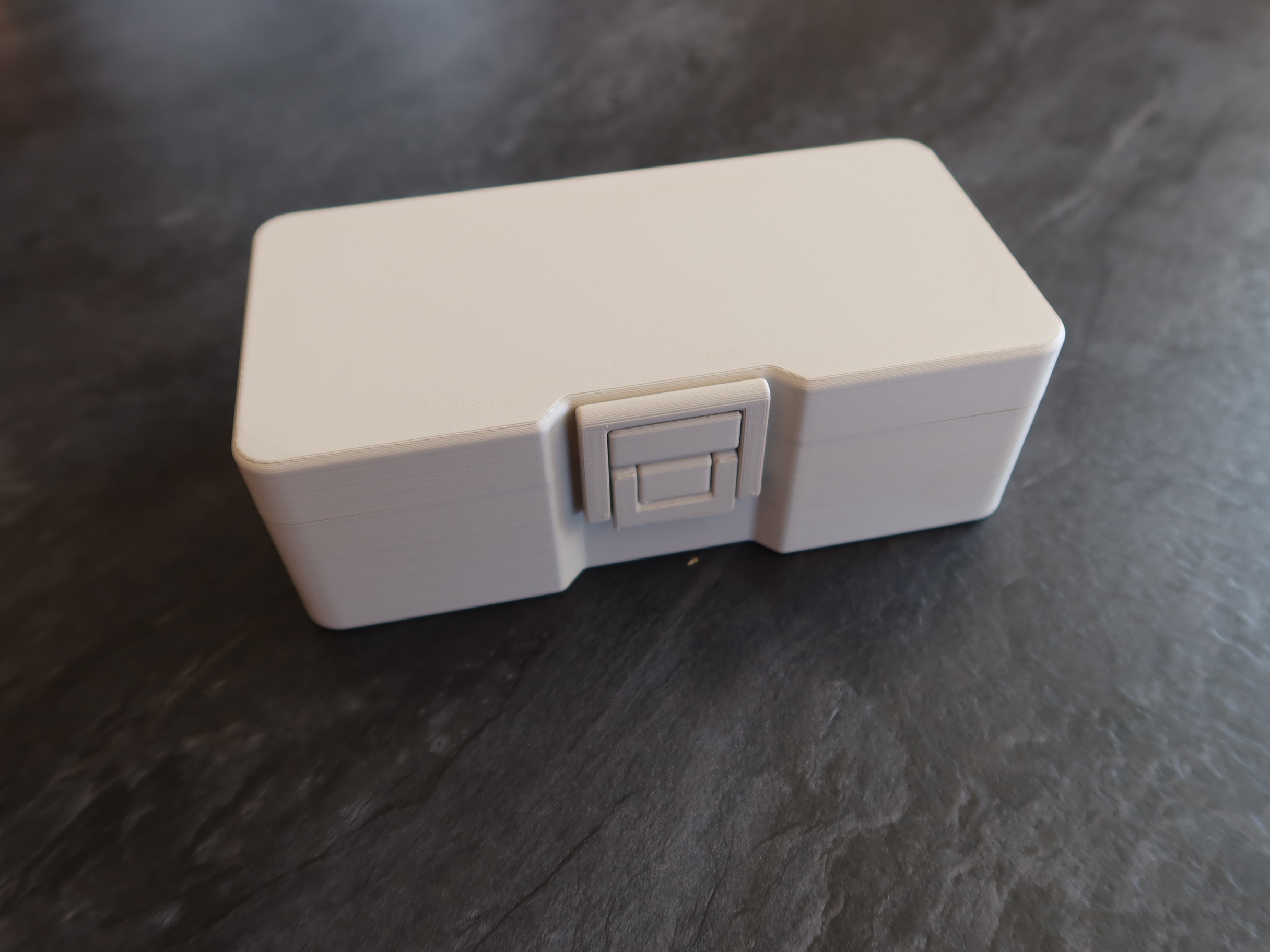

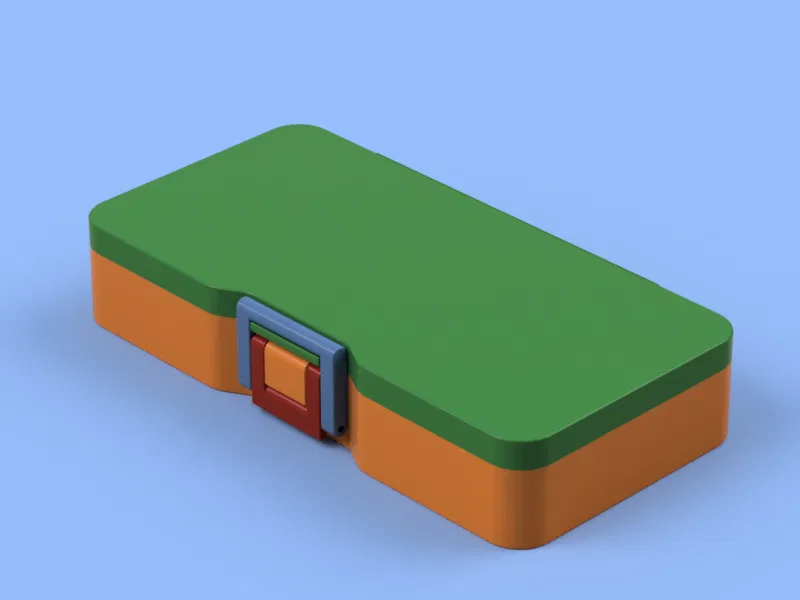

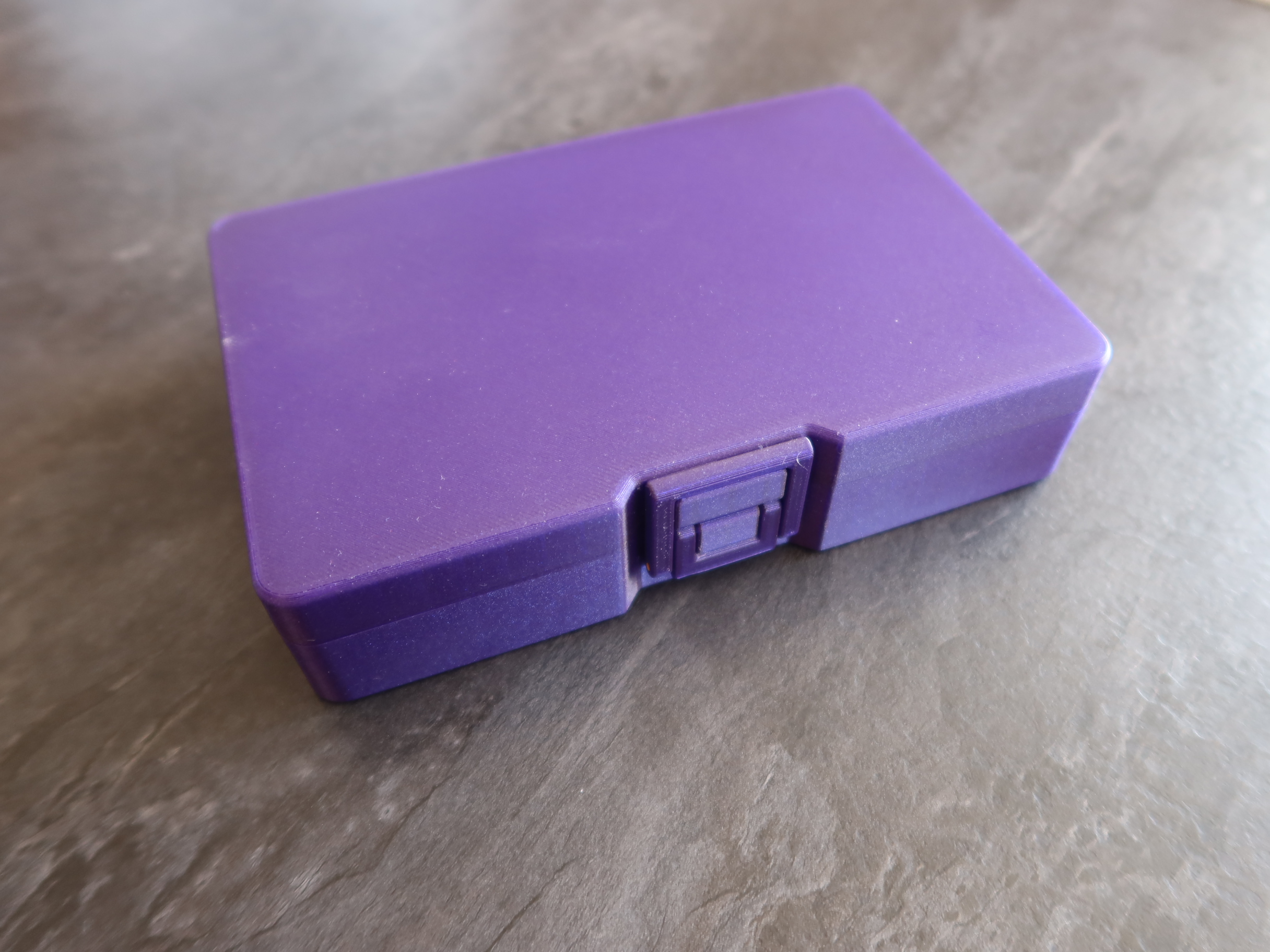

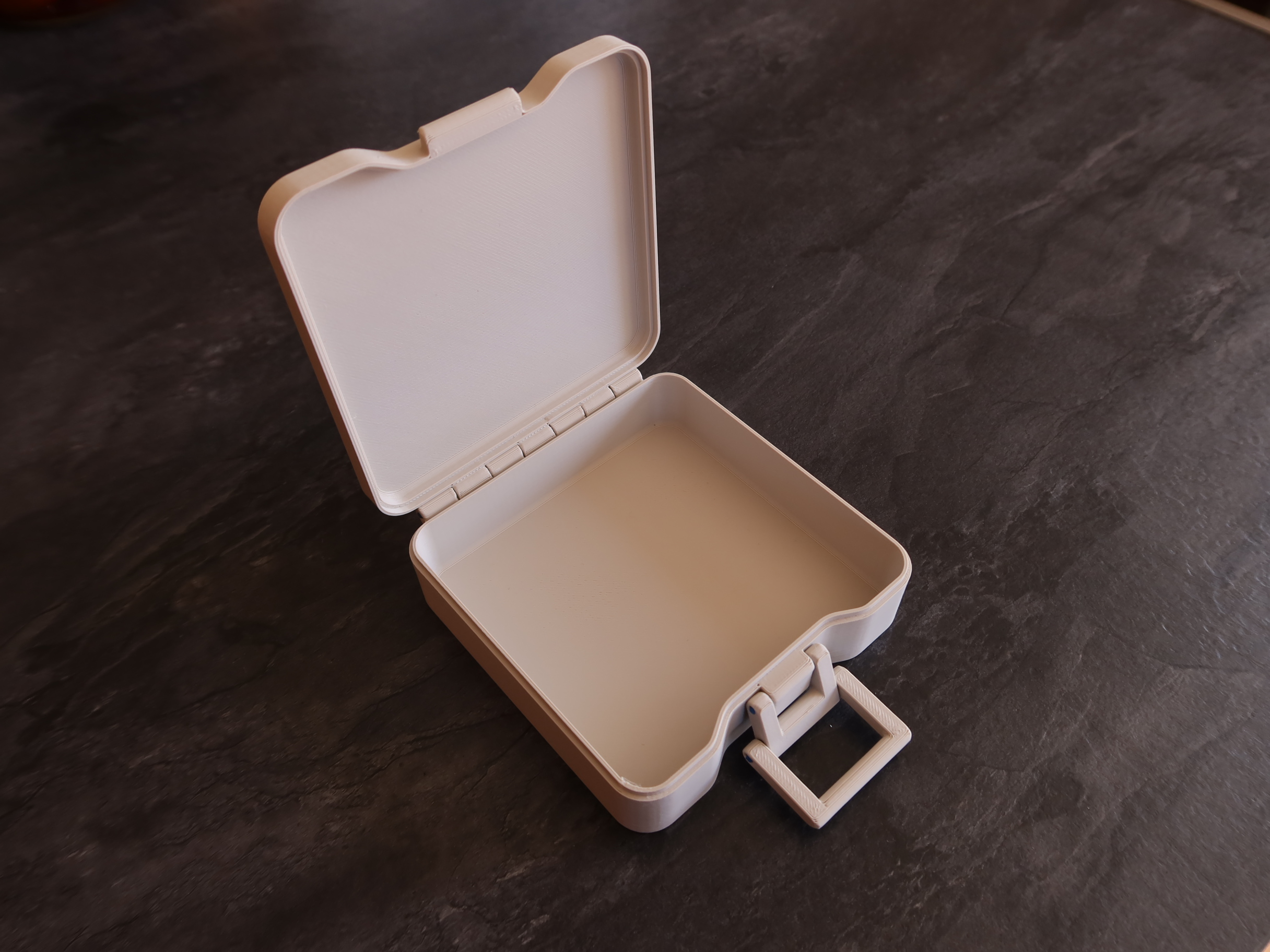

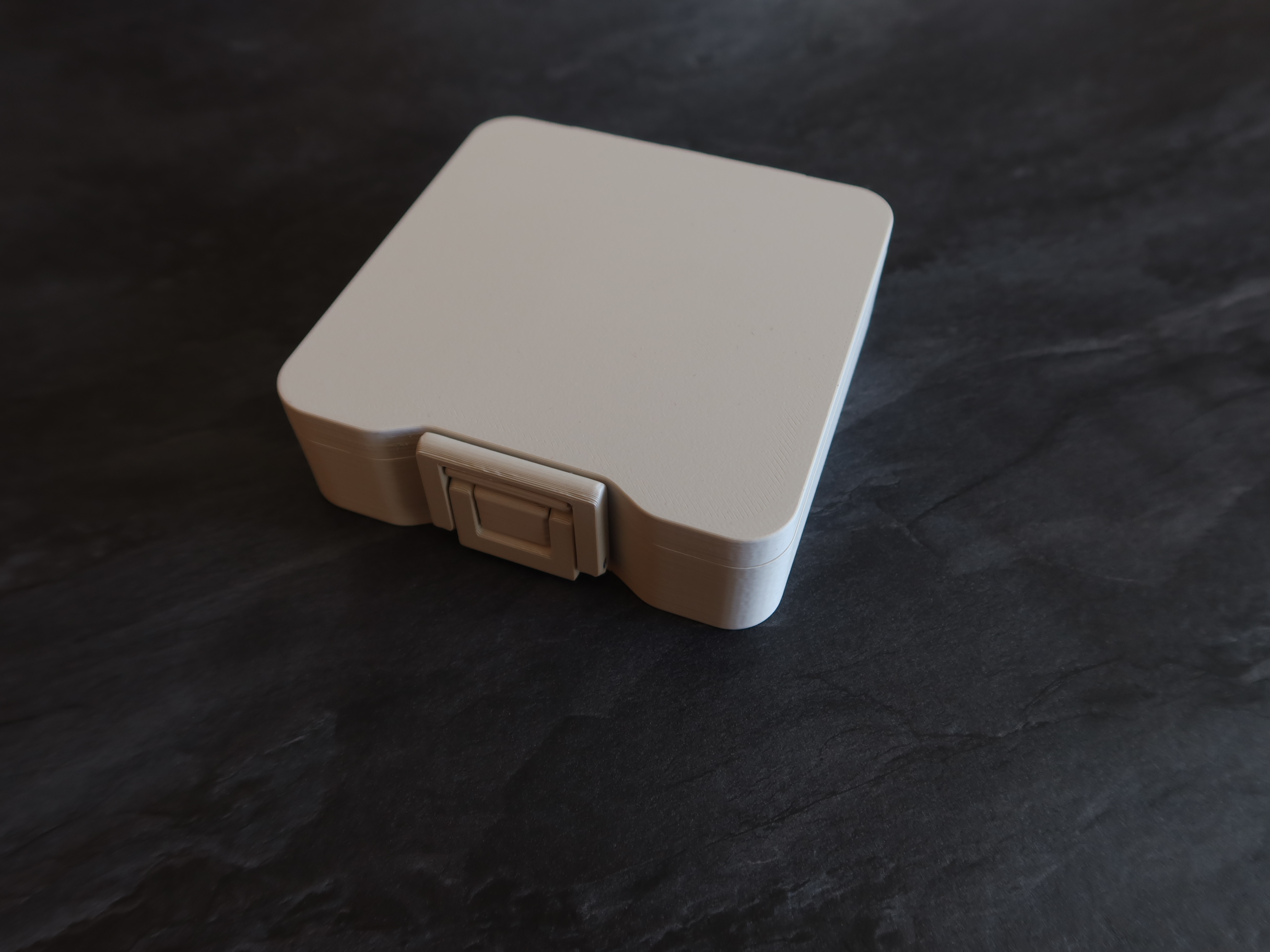

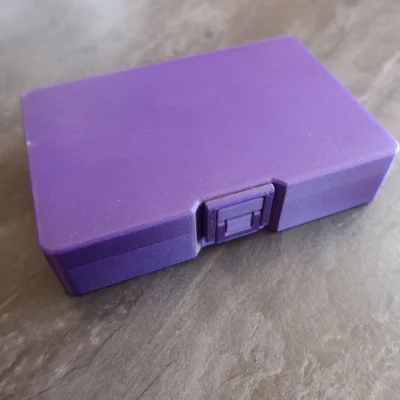

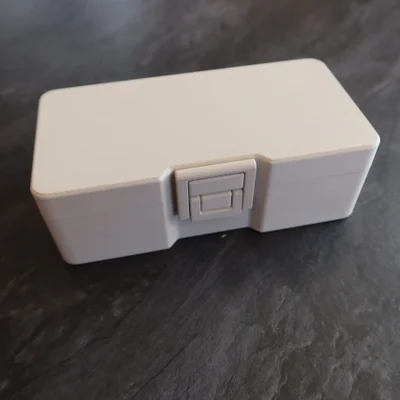

Một chiếc hộp nhỏ có nắp dạng bản lề. Phù hợp cho kích thước trung bình.

Giống như ở mẫu hộp nhỏ của mình (), dùng một đoạn filament làm trục (axle).

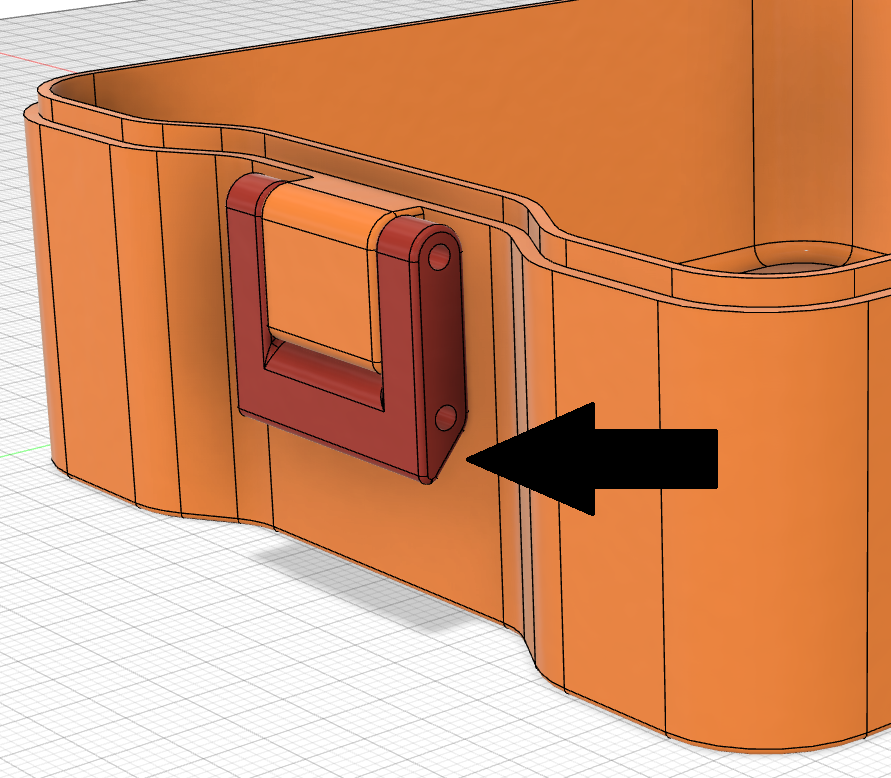

Khi lắp ráp, trước hết đẩy trục vào cái ngàm (bracket) hẹp hơn; nhớ canh cho phần vát (bevel) đúng vị trí

để lát nữa có thể mở ngàm dễ dàng. Sau đó đẩy trục xuyên qua ngàm rộng hơn, và cuối cùng luồn trục dài nhất qua nắp.

Mình thường đẩy filament vào rồi dùng kềm cắt (side cutter) cắt đúng chiều dài.

Các file slicer có định dạng [name][width]x[depth]x[height]. Đây là kích thước bên ngoài; hiện tại phần depth được cộng thêm 6 mm cho bản lề.

Như mọi khi, mình đính kèm file thiết kế Fusion 360 để bạn tự tuỳ biến.

Tất cả kích thước quan trọng đều dựa trên đơn vị 10 mm. Ví dụ, một hộp 100 x 100 x 40 có thể tạo bằng các tham số sau. Vui lòng xem hình trong phần tiếng Đức.

Với hộp lớn hơn, ví dụ bạn có thể tăng giá trị [unit]; như vậy về cơ bản sẽ đảm bảo hộp đủ cứng cáp. Lưu ý là có thể bạn sẽ phải chỉnh lại đường kính trục (axle diameter).

Nếu bạn chưa quen Fusion và cần kích thước khác với những bản có sẵn, bạn có thể nhắn mình để xin.

edit 2024-05-27

Mình được nhắc là khi resize trong Fusion sẽ phát sinh lỗi. Trước đó mình có dùng một kiểu offset cho các projection edges, mà Fusion có vẻ không thích lắm. Giờ lỗi này chắc đã được sửa.

edit 2025-01-28

Giờ mình đã có tuỳ chọn tự động tạo file 3mf, nên mình đã tạo thêm 96 file từ các tổ hợp: width 100, 120, 150, 200 – depth 80, 100, 120, 150 và height 30, 40, 50, 80, 100, 120. Hy vọng đáp ứng được nhiều nhu cầu.

Translated with DeepL.com (free version)

deutsch

Trước tiên: mình rất vui và trân trọng mọi lượt like và mọi đánh giá.

Một chiếc hộp nhỏ có nắp bản lề. Phù hợp cho kích thước trung bình.

Giống như ở mẫu hộp nhỏ của mình (), dùng một đoạn filament làm trục (axle).

Khi lắp ráp, trước hết đẩy trục vào cái ngàm (bracket) hẹp hơn; nhớ canh cho phần vát

đúng vị trí để sau này mở ngàm dễ hơn. Sau đó đẩy trục xuyên qua ngàm rộng hơn, và cuối cùng luồn trục dài nhất qua nắp.

Mình thường đẩy filament vào rồi dùng kềm cắt (side cutter) cắt đúng chiều dài.

Các file slicer có định dạng [Name][Breite]x[Tiefe]x[Höhe]. Đây là kích thước bên ngoài; hiện tại phần depth được cộng thêm 6 mm cho bản lề.

Như mọi khi, mình đính kèm file thiết kế Fusion 360 để bạn tự tuỳ biến.

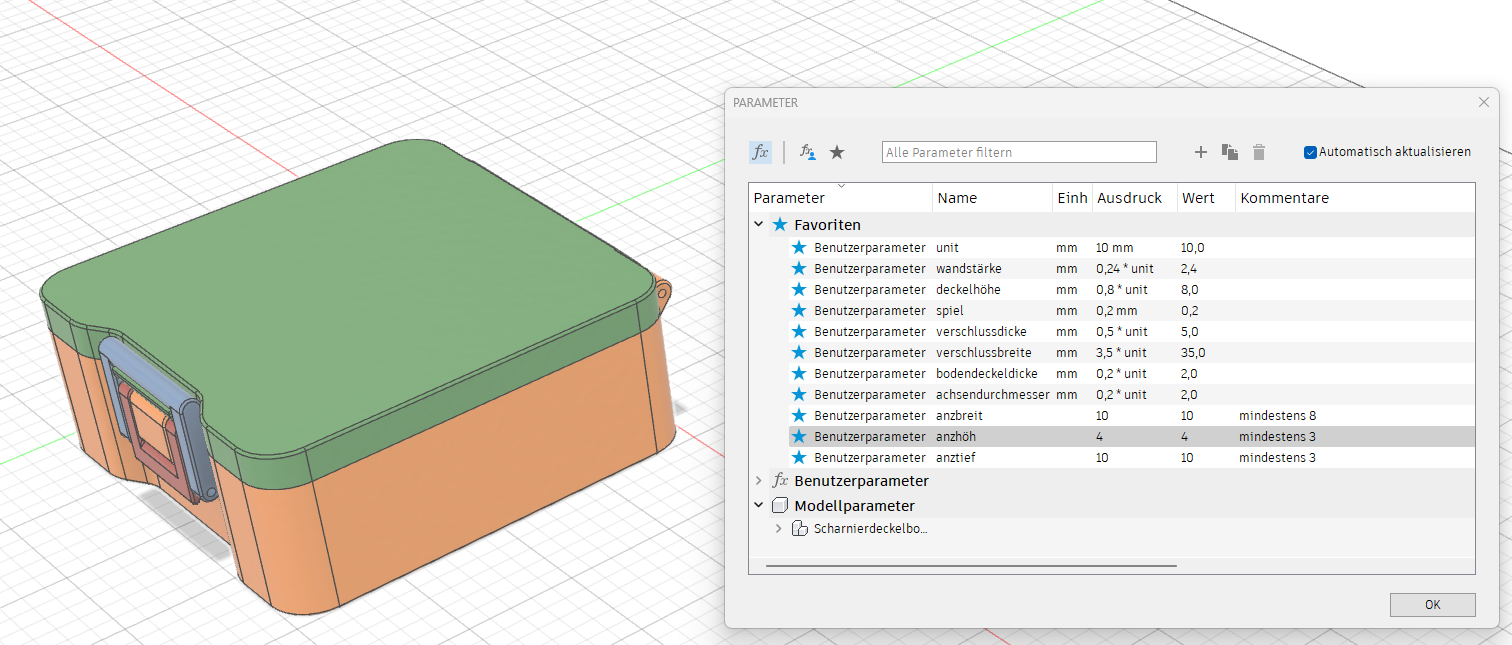

Tất cả kích thước quan trọng đều dựa trên đơn vị 10 mm. Ví dụ một hộp 100 x 100 x 40 có thể tạo với các tham số sau.

Với hộp lớn hơn, ví dụ bạn có thể tăng giá trị [unit]; như vậy về cơ bản sẽ đảm bảo hộp đủ cứng cáp. Lưu ý là có thể bạn sẽ phải chỉnh lại đường kính trục.

Nếu bạn không rành Fusion và cần kích thước khác với những bản có sẵn, bạn có thể nhắn mình để xin.

edit 27.5.2024

Mình được nhắc là khi đổi kích thước trong Fusion sẽ phát sinh lỗi. Trước đó mình có dùng một kiểu offset (Versatz) cho các cạnh chiếu (projected edges), mà Fusion có vẻ không thích. Giờ lỗi này chắc đã được khắc phục.

edit 28.01.2025

Giờ mình đã có tuỳ chọn tự động tạo file 3mf, nên mình đã tạo thêm 96 file từ các tổ hợp: Breite 100, 120, 150, 200 – Tiefe 80, 100, 120, 150 và Höhe 30, 40, 50, 80, 100, 120. Hy vọng đáp ứng được nhiều nhu cầu.
