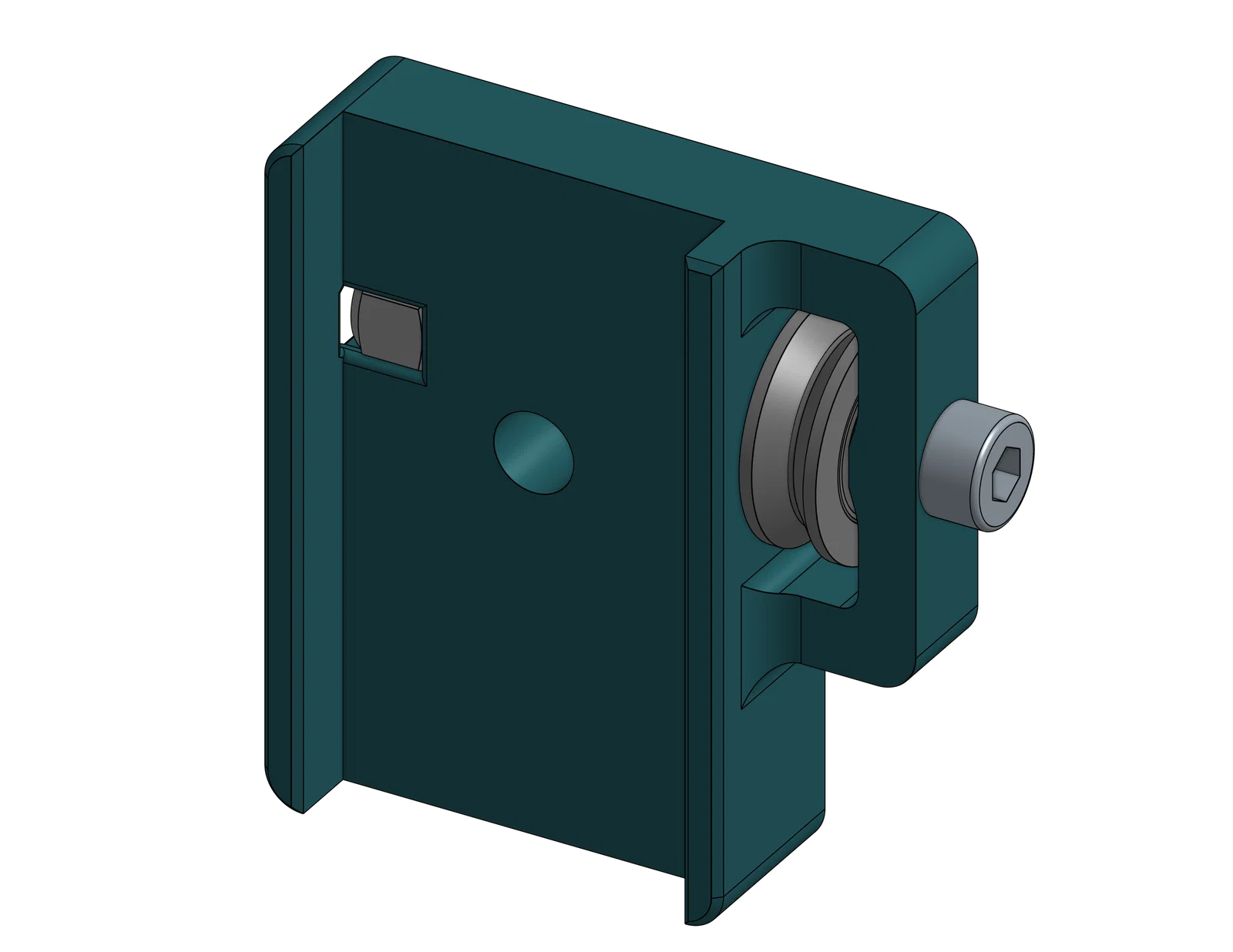

Opinsert - Insert trượt cho Misumi slides trên robot FTC

Tác giả Ahmad Hanafi Hanafi

Lượt tải
249
Lượt thích
4
Lượt coi
1.375

File 3 543,9 KB

  • Left_Insert_1776813117.stlSTL · 163,8 KB
  • Right_Insert_1776813118.stlSTL · 163,9 KB
  • Standard_Model_1776813119.stepSTEP · 216,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#324418
Danh mục
DIY
Ngày đăng

Mô tả

Không muốn phải vô Onshape rồi tự mò coi cần config nào hả? Đây là bản đã export sẵn của cấu hình Opinsert phổ biến nhất, kèm theo bill of materials (BOM) cho toàn bộ những món bạn cần.

-----------------------------------------

BOM (mỗi insert):
1x m3 30mm SHCS

1x m3 lock nut

1x m3 v-groove pulley (3x12x4)

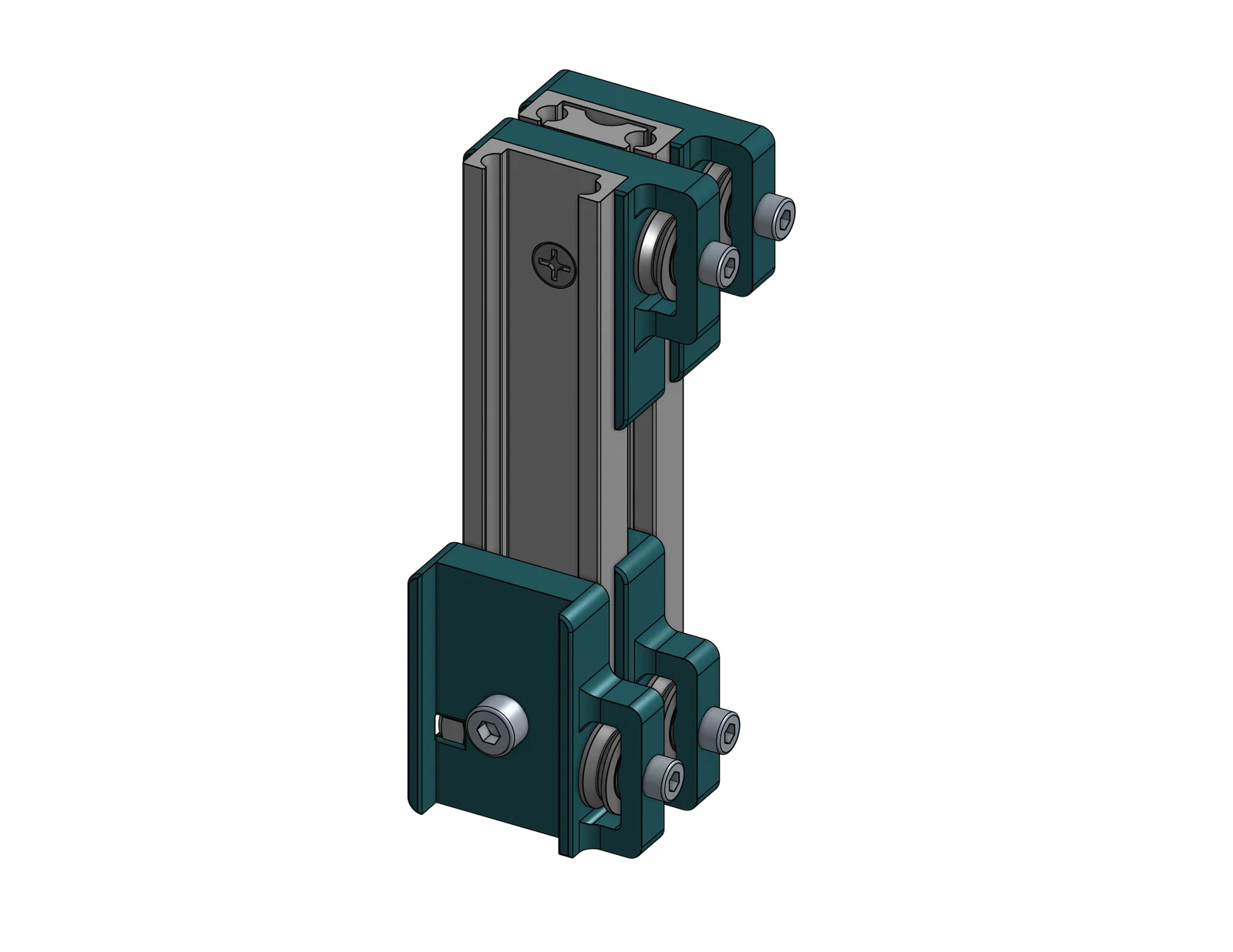

(nếu dùng Misumi sar 2xx, dùng Misumi tsar 4-12 để bắt 2 thanh slide lại với nhau)

-----------------------------------------

Thiết lập in khuyến nghị: PETG hoặc ABS, layer height .2mm, 4 lớp top và bottom, 3 lớp side, infill 40%.

-----------------------------------------

Nếu muốn dùng các cấu hình khác của thiết kế này, vô đây: https://cad.onshape.com/documents/4f3446e64b18f76af4773a36/w/84d84ca5d4800093934b8589/e/7adfb8c1449541a132fe5a9c

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
3
Tổng dung lượng
543,9 KB
File lớn nhất
216,3 KB
