Light Shroud - Hadley Neumo (Ống che sáng cho kính thiên văn)

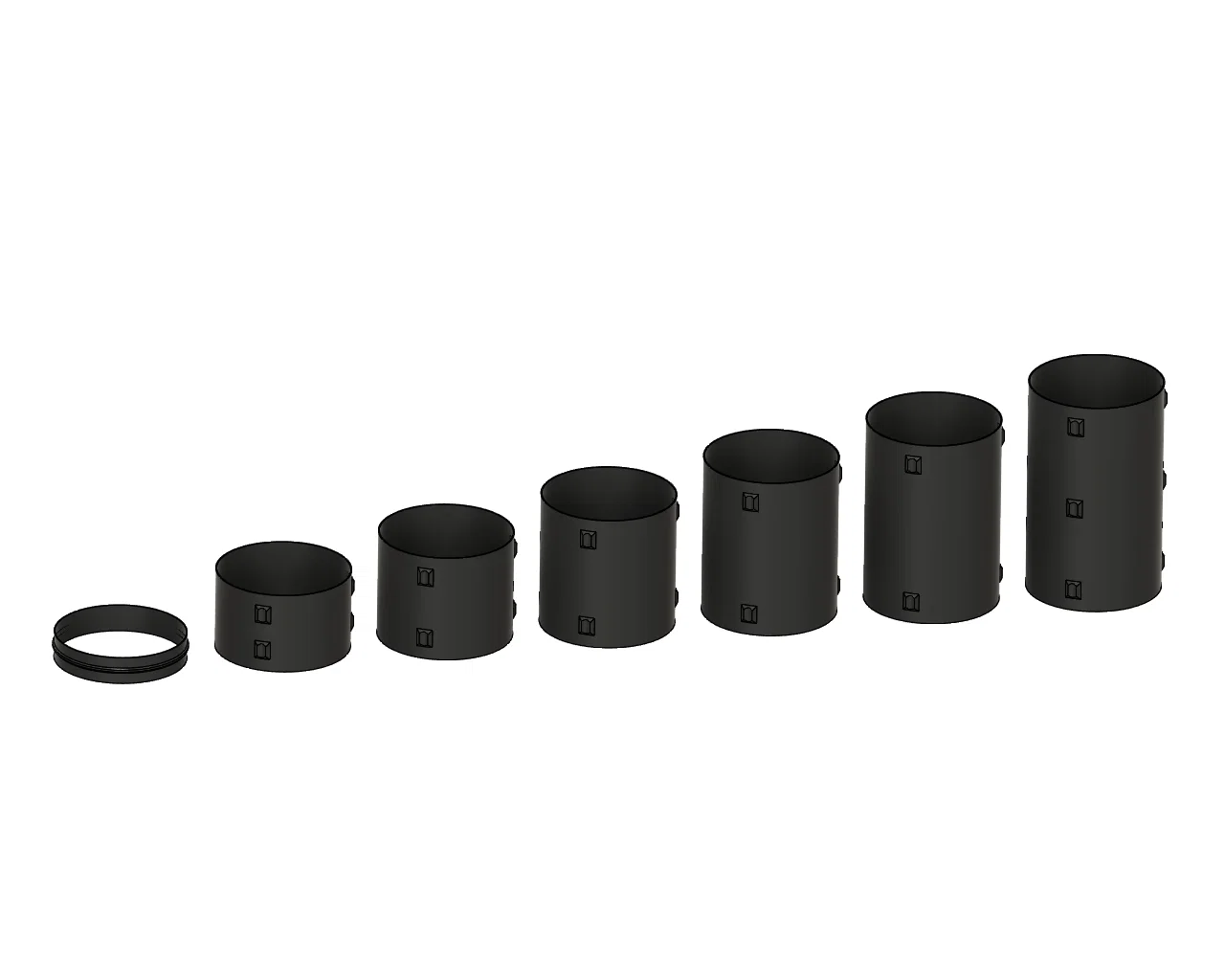

Mẫu này gồm 2 phần: các light shroud và các connector ring.

Các connector ring dùng để nối các cụm thân ống kính thiên văn với light shroud, đồng thời bịt kín mối nối để ngăn rò rỉ ánh sáng.

Các light shroud có thể lắp với mức tháo rời kính rất ít.

Kích thước:

Vì khoảng cách giữa các cụm thân ống kính của bạn chắc sẽ khác của mình, mình có đính kèm nhiều chiều dài shroud khác nhau để bạn chọn. Bạn cũng có thể scale mẫu shroud gần đúng nhất ngay trong slicer để ra kích thước tùy chỉnh. Hãy lắp hoàn chỉnh bộ kính để đo đúng khoảng cách giữa từng cụm thân ống, rồi chọn chiều dài shroud sao cho bù đủ phần khoảng hở. Nhớ tính thêm chiều cao của các miếng connector (3 mm cho mỗi mối ghép).

Ghi chú:

Shroud này hiện không tương thích với các kẹp phụ kiện (accessory clamps) của Hadley Neumo. Nếu bạn định bọc kín toàn bộ kính, bạn sẽ cần dùng một giải pháp ngắm (sighting) khác.

Lắp đặt:

Khi đã in xong shroud và connector, bạn có thể bắt đầu lắp. Trong ví dụ này, mình sẽ lắp một shroud nằm giữa lower tube assemble (LTA) và center tube assembly (CTA).

Lắp một connector ring vào miệng mở của LTA.

Bóp (squish) shroud lại cho đến khi nó trượt lọt giữa các ống của kính, sau đó xoay cho tới khi các pad của shroud “click” vào đúng vị trí trên các ống.

Trượt shroud xuống cho tới khi nó khớp (mate) với ring đã lắp trên LTA. Tiếp tục thêm ring và shroud cho tới khi bạn gần tới thân CTA.

Nới lỏng 6 con ốc đang giữ CTA và trượt thân CTA lên theo các ống. Lắp ring và shroud cho tới vị trí mà đáy CTA lúc đầu đang nằm.

Lắp thêm 1 ring nữa rồi trượt thân CTA xuống cho tới khi nó khớp với ring. Đừng quên siết lại các ốc cố định trên CTA.

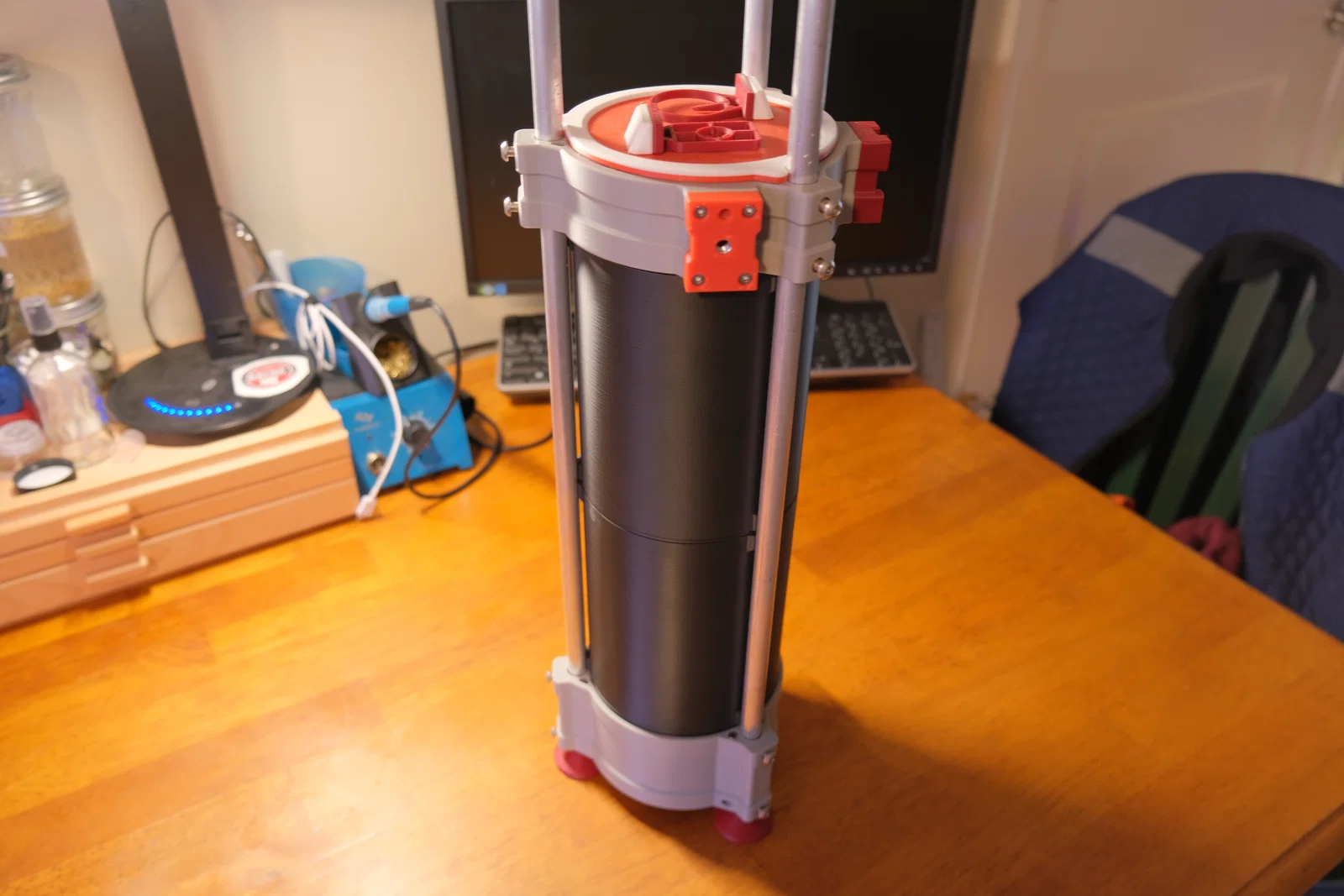

Tới bước này, CTA sẽ trở về đúng vị trí ban đầu và toàn bộ nửa dưới của kính sẽ được bọc kín. Nếu bạn nhìn từ phía trên xuống và rọi đèn vào từng đường ghép, bạn sẽ không thấy ánh sáng bị rò qua các khe nối.
