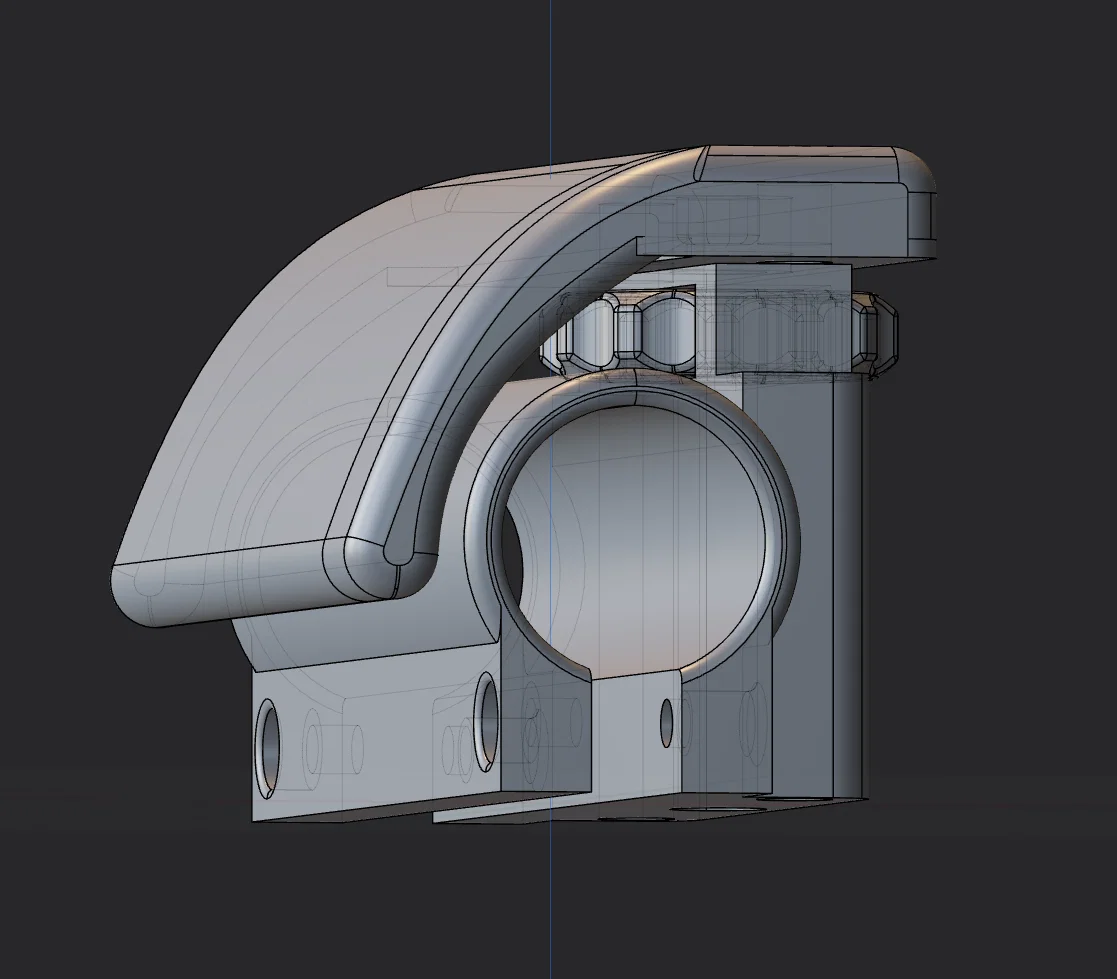

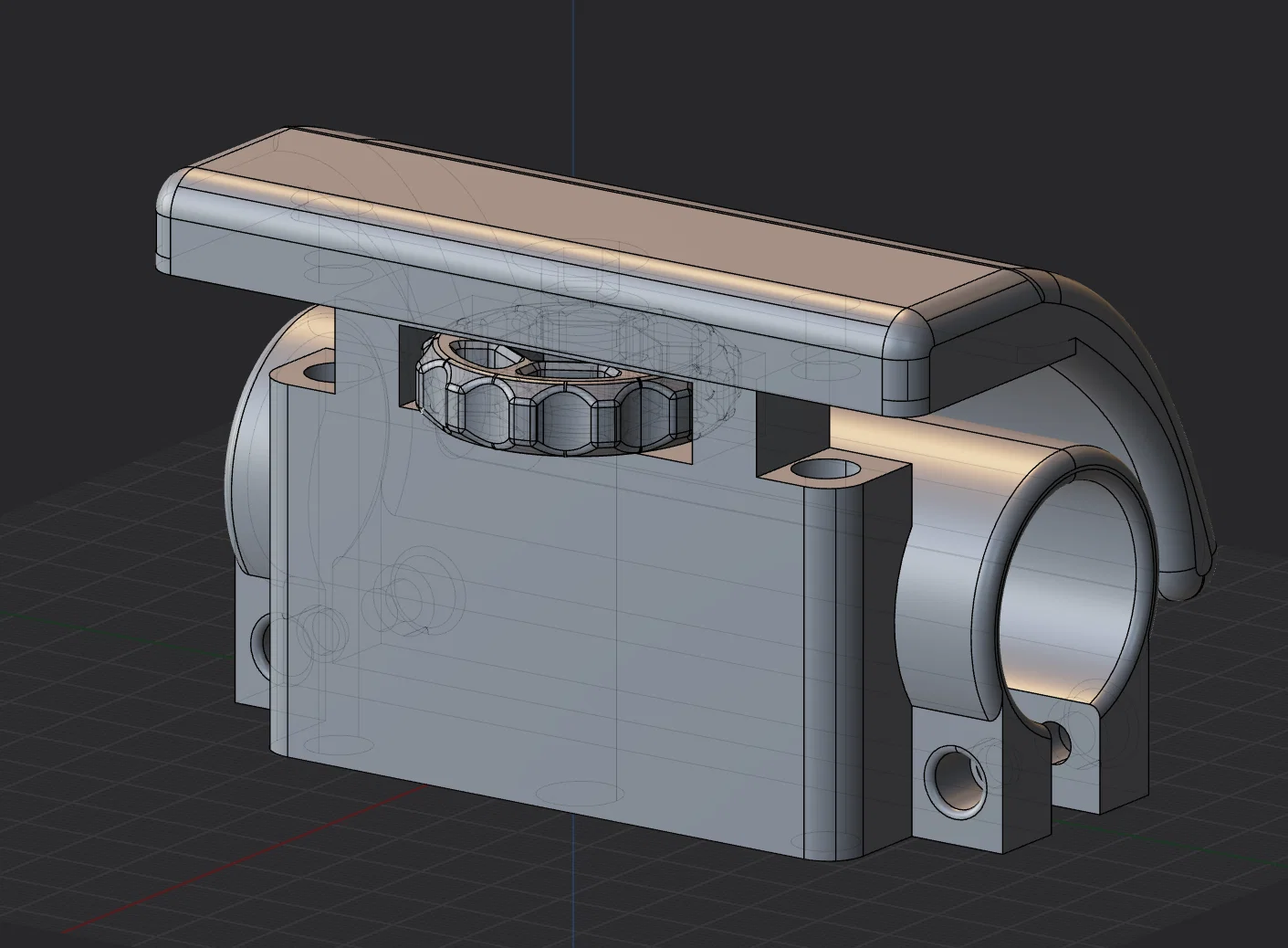

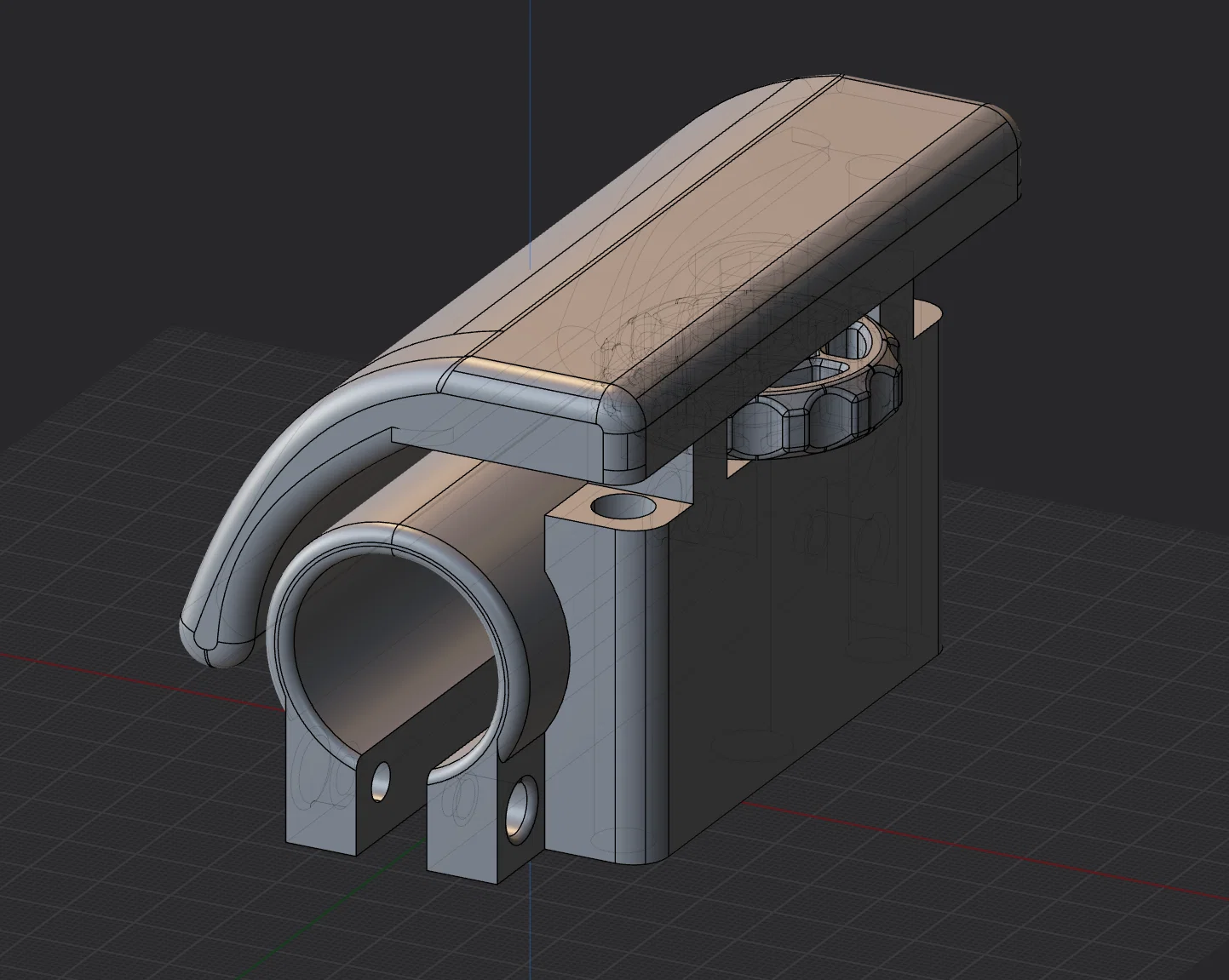

Tựa Má MDT-like cho Carbine Buttstock (Cheekrest chỉnh cao)

Mình cần một cái cheekrest kiểu MDT chỉnh được độ cao, gắn vừa vào AR buffertube để đi kèm với mẫu in “MDT-like buttstock for Savage B22 Precision” do Aquilo làm. Mình có dùng và remix/resize lại cái thumbwheel họ đã làm để vừa với đai ốc M10 mình có sẵn. Mình cũng dùng một phần hardware giống như bộ buttstock của họ, để nếu bạn in cả hai thì đỡ phải mua nhiều loại phụ kiện khác nhau.

Danh sách hardware:

2x đoạn dài ~140mm ống nhôm OD 8mm, thành 2mm làm guide rods.

1x bu lông dài 80mm, ren M10x1.5mm, Socket Head Screw (ren suốt)

1x đai ốc lục giác M10x1.5mm

2x bu lông M5 đầu lục giác chìm (dài khoảng 20–30mm)

2x insert ren nhiệt M5x8mmx7mm (Heat Set Threaded Inserts)

Trước khi lắp ráp cuối cùng, nhớ kiểm tra để guide rods trượt tương đối nhẹ qua đúng các lỗ của nó. Máy in của mình không canh chuẩn hoàn hảo nên mình phải dùng búa đóng ống nhôm xuyên qua lỗ vài lần trước khi nó trượt mượt. Khi lắp, mình đặt đai ốc M10 vào thumbwheel rồi dùng búa thợ súng đầu nhựa gõ cho đến khi nó tự ép chặt vào. Sau đó mình dán keo và đóng bu lông M10 vào đúng vị trí, đặt thumbwheel vào rãnh trên thân ống (tube body) và vặn bu lông xuyên qua, vặn xuống hết cỡ. Giờ bạn có thể dán/đóng đoạn ống nhôm (guide rod) đầu tiên vào. Rồi xoay thumbwheel cho tới khi bu lông gần như xuyên hết lên phía trên, sau đó đánh dấu hoặc cắt phần ống nhôm thừa ở phía dưới bằng cưa sắt hoặc dremel. Mình dùng giũa làm mịn phần vừa cắt và lặp lại quy trình dán/đóng/cắt với đoạn ống thứ hai.

Các M5 heat set inserts nên được nung chảy/ép vào ở phía guide rod của tube body bằng mỏ hàn.

Mình in mẫu này bằng eSun PLA+ ở layer height 0.2mm, 6 walls và 35% infill.
