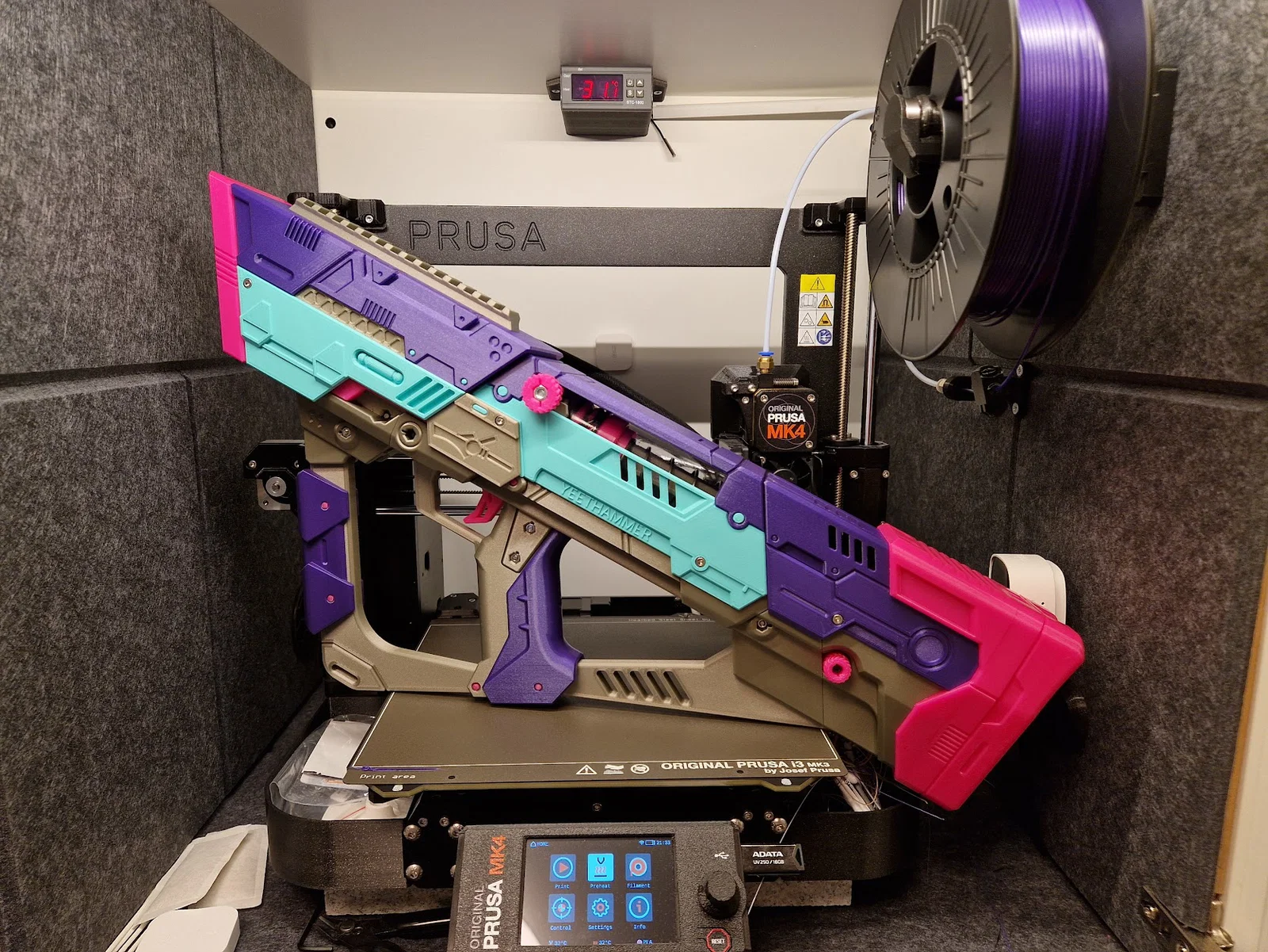

Yeethammer Ống 36/40mm (Metric)

Do bên EU (trường hợp của mình là Thụy Điển) khá khó kiếm đủ linh kiện cần cho Yeethammer, nên mình phải remix lại để nó vừa với ống plunger acrylic đường kính trong 36mm và đường kính ngoài 40mm mua từ Amazon, cắt dài 145mm. Tuy nhiên, khuyến nghị dùng ống polycarbonate hoặc aluminum (như ống này) vì acrylic giòn, dễ nứt.

Các phần đã remix

plunger-head-100-36mm-ID
- Tăng đường kính từ 29.5mm lên 30.1mm để vừa các O-ring hệ metric được gợi ý trong file "Yeethammer Metric" spreadsheet (lấy từ trang Etsy của PotatoFeederNerf)

plunger-tube-priming-block-100-40mm-OD
- Tăng độ hở (clearance) cho ống 40mm để lắp vừa.

body-pt-guide-fore-40mm-OD
- Tăng độ hở để ống 40mm trượt tự do.

body-pt-guide-aft-40mm-OD
- Tăng độ hở để ống 40mm trượt tự do.

135mm-spring-spacer
- Phần bổ sung, dùng cho lò xo 135mm. Lò xo mình dùng có thể hơi cứng, nhưng vẫn chạy được.

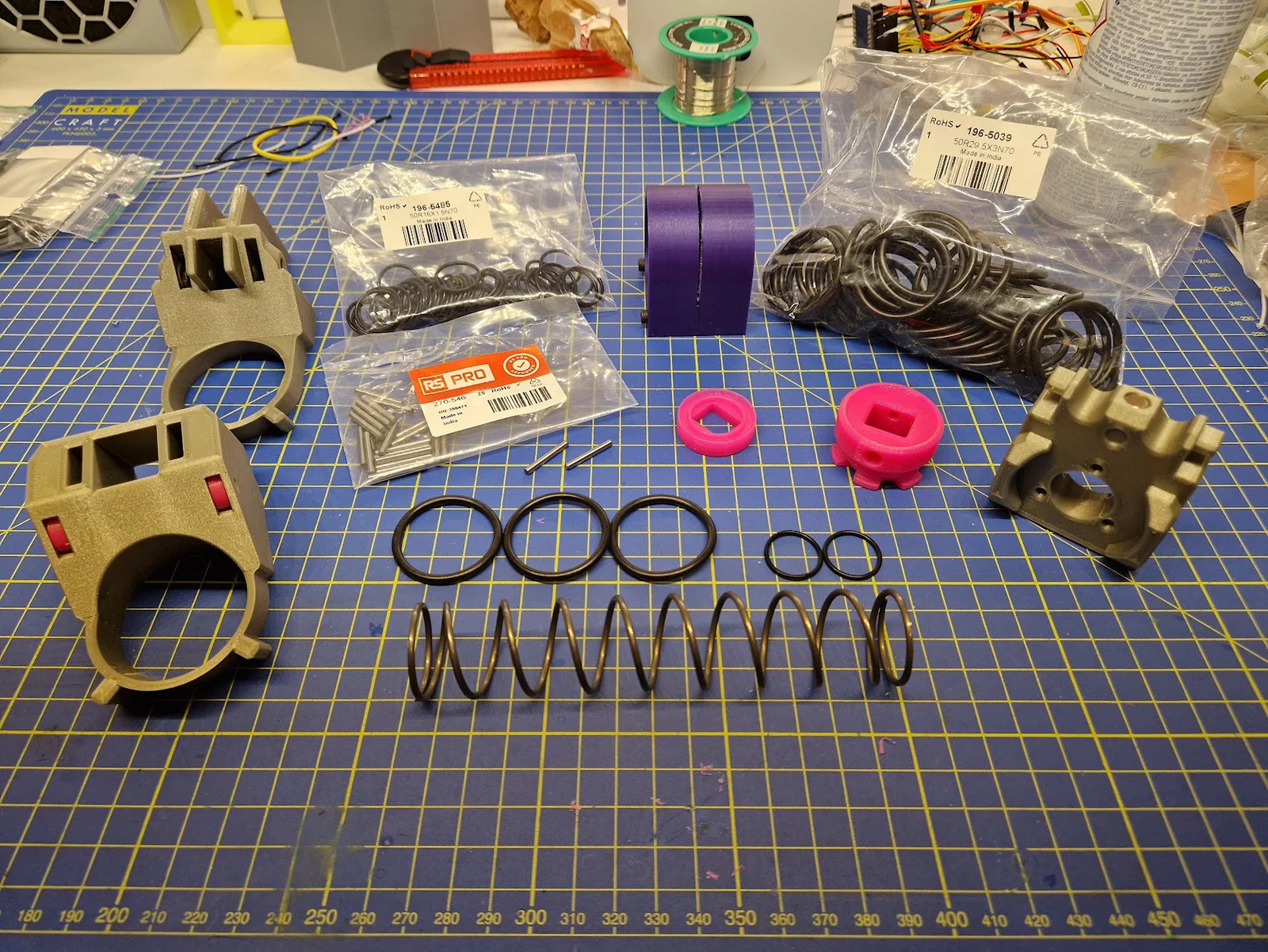

Phần cứng (Hardware)

Mình dùng các món dưới đây từ www.rs-online.com (https://se.rs-online.com/web/ với mình ở Thụy Điển), theo BOM metric của PotatoFeederNerf (trừ ống 36/40).

Chốt định vị trụ thép trơn (Plain Steel Parallel Dowel Pin) đường kính 2.5mm, dài 20mm
Mã hàng: 270-546
(cần 2 chốt)

RS PRO Alloy Steel Compression Spring, 135mm x 27mm, 1.23N/mm
Mã hàng: 121-292
(cần 1 lò xo)

/!\ Lưu ý, lò xo này có thể quá cứng; mình đã làm bể ống plunger lúc nạp lại, mình sẽ thử gia cố phần gá phía trước (plunger-tube-priming-block-100_40mm-od_V2.stl)

RS PRO Nitrile Rubber O-Ring O-Ring, Bore 29.5mm, Outer Diameter 35.5mm
Mã hàng: 196-5039
(cần 3 vòng)

RS PRO Nitrile Rubber O-Ring O-Ring, Bore 16mm, Outer Diameter 19mm
Mã hàng: 196-5485
(cần 2 vòng)

Có thể sẽ dễ hơn nếu mua bộ hardware kit bản quyền từ PotatoFeederNerf, vì mua lẻ kiểu mình sẽ bị dư khá nhiều hardware theo dạng bulk. Mình thì không muốn mạo hiểm vụ thuế nhập khẩu và trễ hàng từ Singapore.

Quan trọng!

Nhớ dùng thêm bộ remix trục ren M5 , của @kenny_j_2229157

Hướng dẫn in (Print instructions)

Dùng hướng dẫn của mẫu gốc. Các part đã được đặt orientation đúng vị trí in giống như mẫu gốc.

Cập nhật

2024-08-04

• body-pt-guide-aft +fore: Giảm đường kính từ 41mm xuống 40.3mm để ống plunger đỡ bị lắc khi nạp lại.
• Đã đăng shell holder.
• Thêm plunger-tube-priming-block-100_40mm-od_V2.stl, gia cố thêm quanh ống acrylic vì của mình bị nứt ngay phần đầu lúc nạp lại (chưa test!)
