Giá đỡ vỏ đạn 2-4x cho Yeethammer

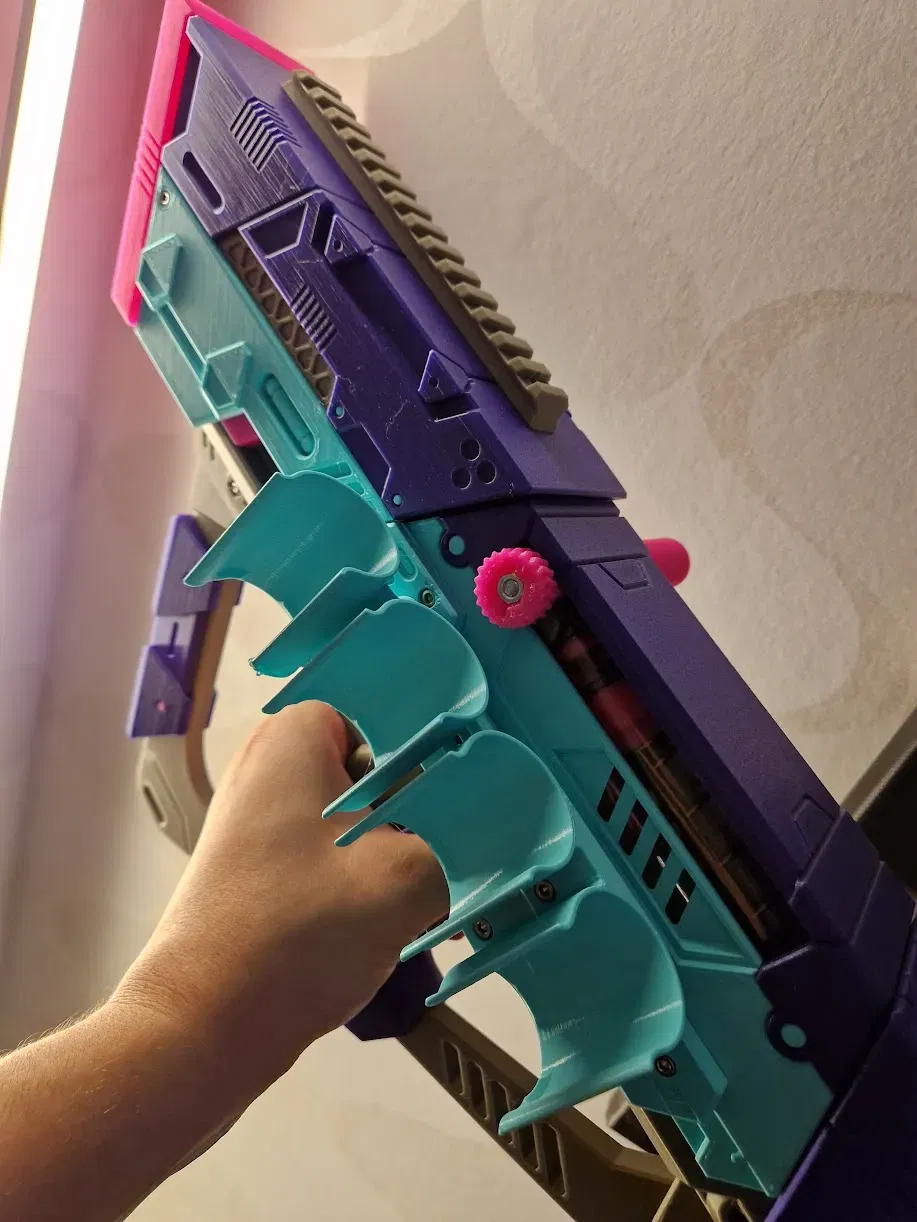

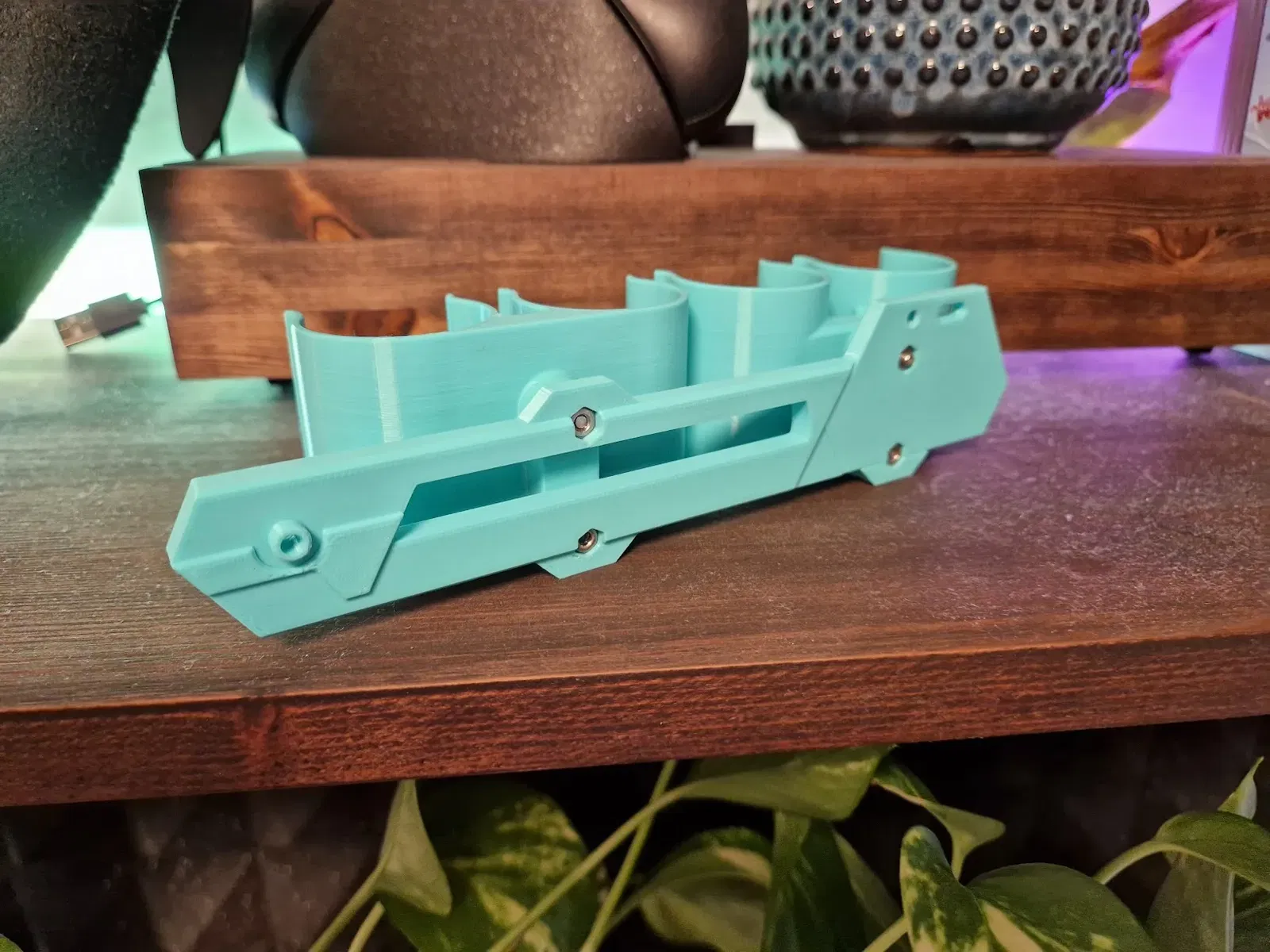

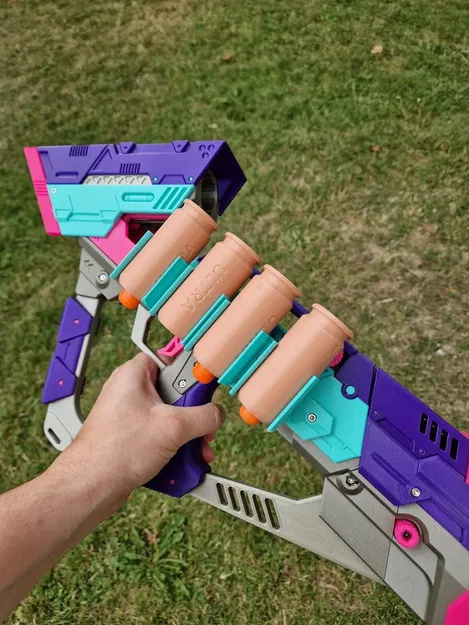

Phần này thay thế “cam-track-cover” trên Yeethammer để cho phép lắp đặt các giá đỡ vỏ. Phần này được thiết kế cho bên trái, nhưng có thể được phản chiếu (trục X) trong phần mềm cắt của bạn để phù hợp với bên phải. Bạn có thể chọn lắp đặt 1 hoặc 2 giá đỡ vỏ trên nắp.

Phần cứng cần thiết

Bạn sẽ cần các vít dài hơn để gắn tấm.

• 2x M3x16 để gắn tấm nắp vào Yeethammer.
• 4x M3x16 để gắn 2 giá đỡ vỏ vào tấm.
• 4x đai ốc M3 ở mặt sau của tấm. Tôi đã sử dụng một ít keo CA để giữ chúng ở vị trí.

Hướng dẫn in

Mô hình được định hướng theo hướng in dự kiến. Phản chiếu tấm nắp trên trục X để lắp đặt bên phải. Thiết kế cho chiều cao lớp 0.2mm. Đảm bảo bạn có độ bám dính tốt trên bàn in, hoặc sử dụng một viền/khung để đảm bảo các giá đỡ vỏ sẽ không bị biến dạng trong quá trình in.
