Rail MGN9C và guide block in 3D (tạm cho Rook MK1)

Về thanh rail này:

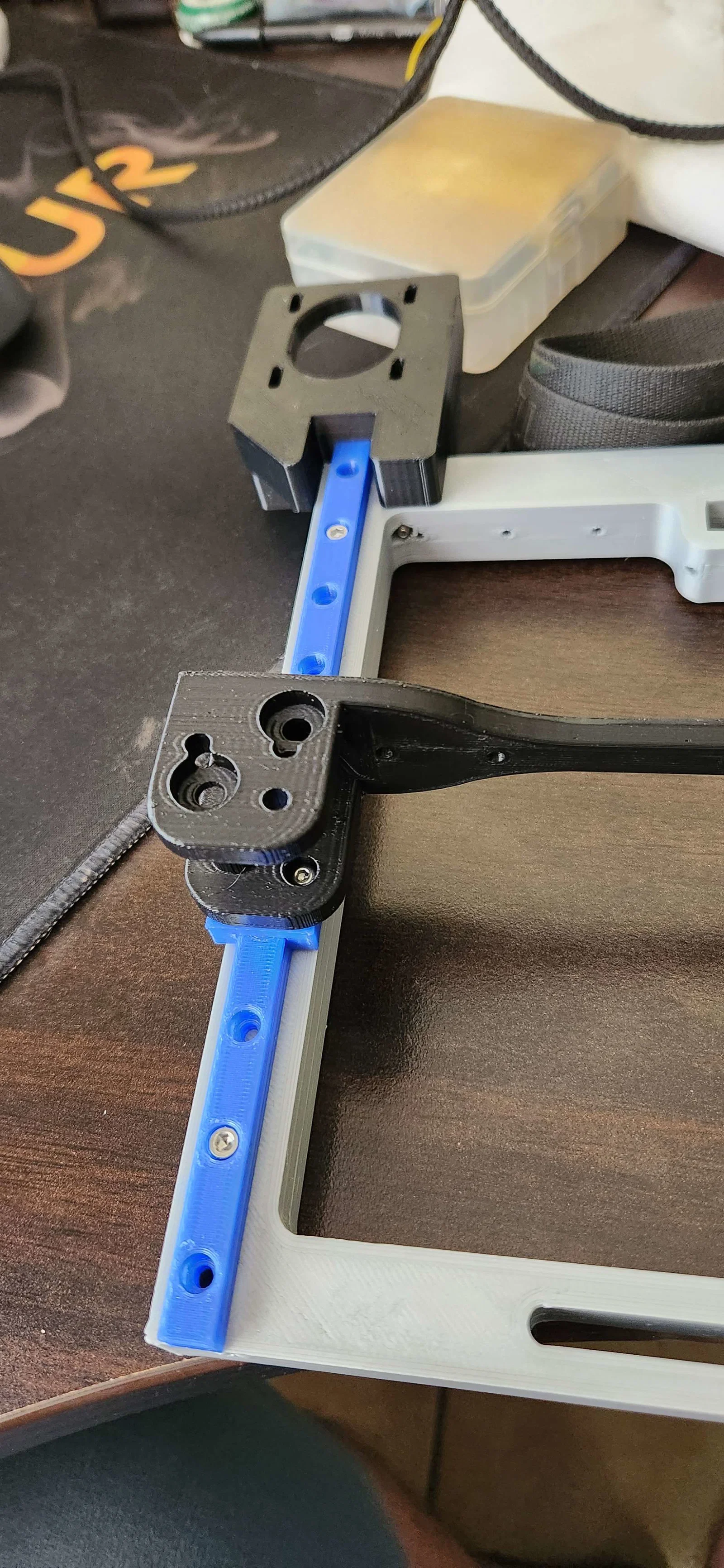

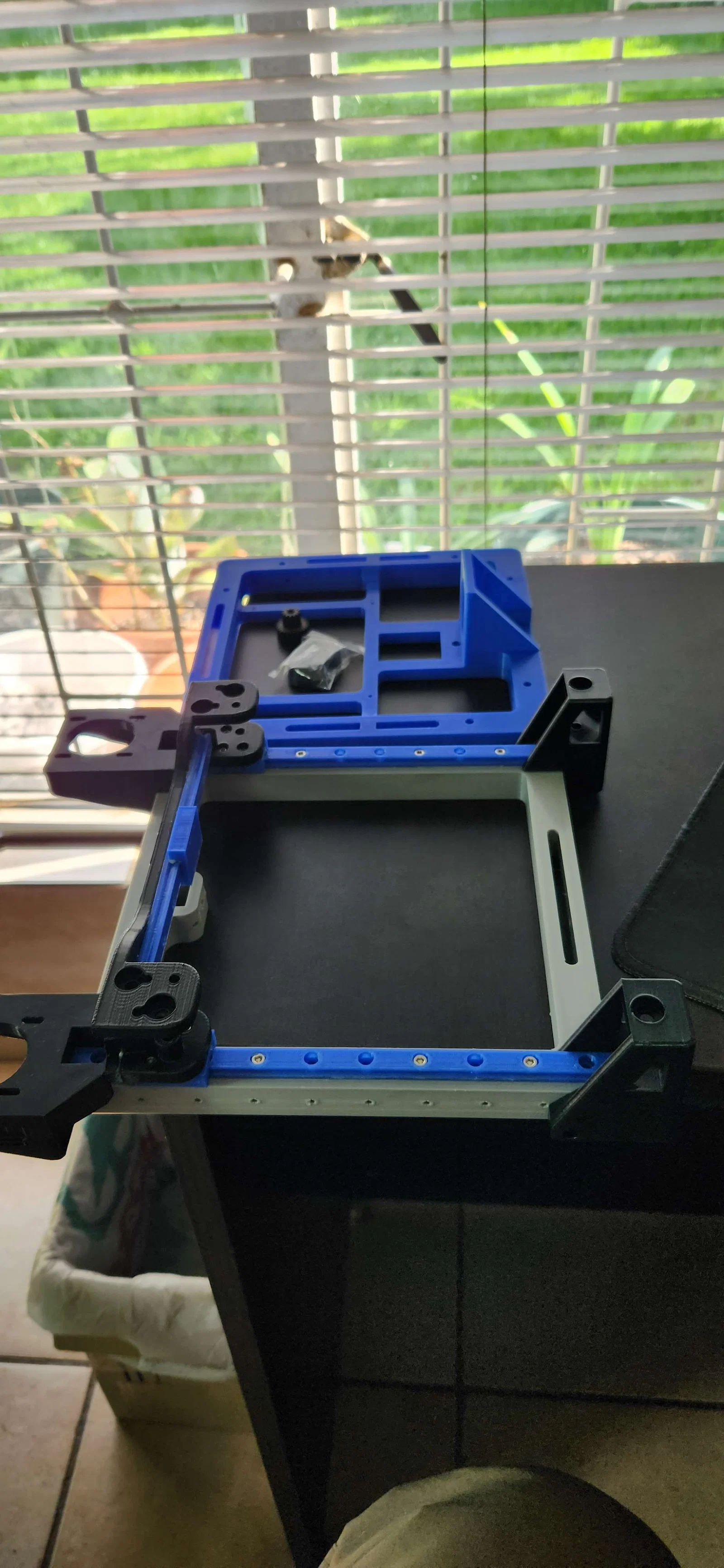

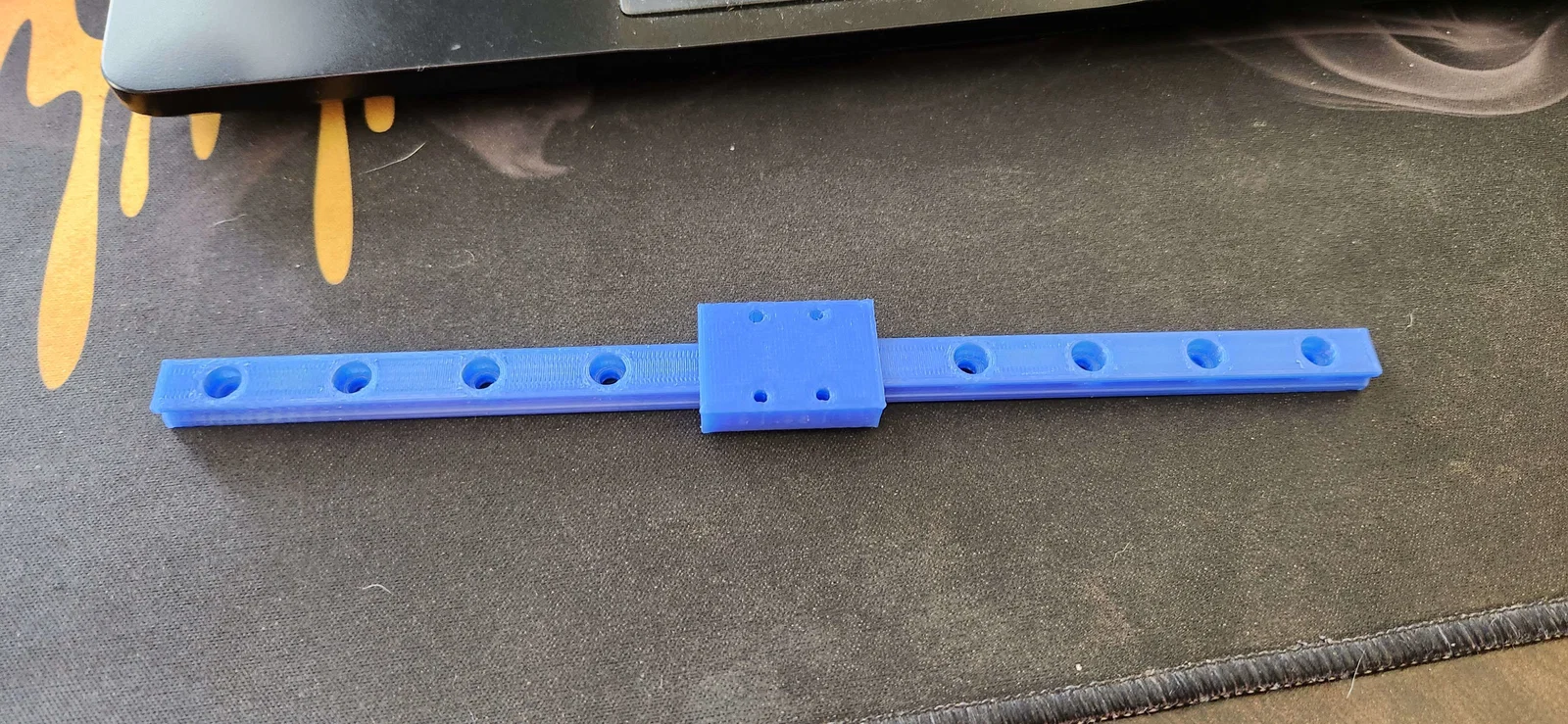

Mình lấy cảm hứng từ mẫu của Gulsifer, nhưng do cách set up Ender 3 V2 của mình nên khi lắp thử thì bị lỏng quá. Vì vậy mình đi tìm bản vẽ kỹ thuật của dòng rail MGN rồi tự thiết kế rail MGN9C của riêng mình, kèm một guide block, chừa khe hở (clearance) 1mm giữa rail và guide block. Mình sẽ dùng bộ này như giải pháp linear rail tạm thời cho dự án Rook MK1 của mình.

Thiết lập in (Print settings):

• Layer Height: 0.12-0.2
• Recommended Infill: 20% hoặc cao hơn
• Material: Mình mới test với PLA và SBS. PLA cho kết quả tốt nhất, chỉ cần bôi trơn nhẹ bằng mỡ loãng (thin grease) là trượt êm và nhẹ

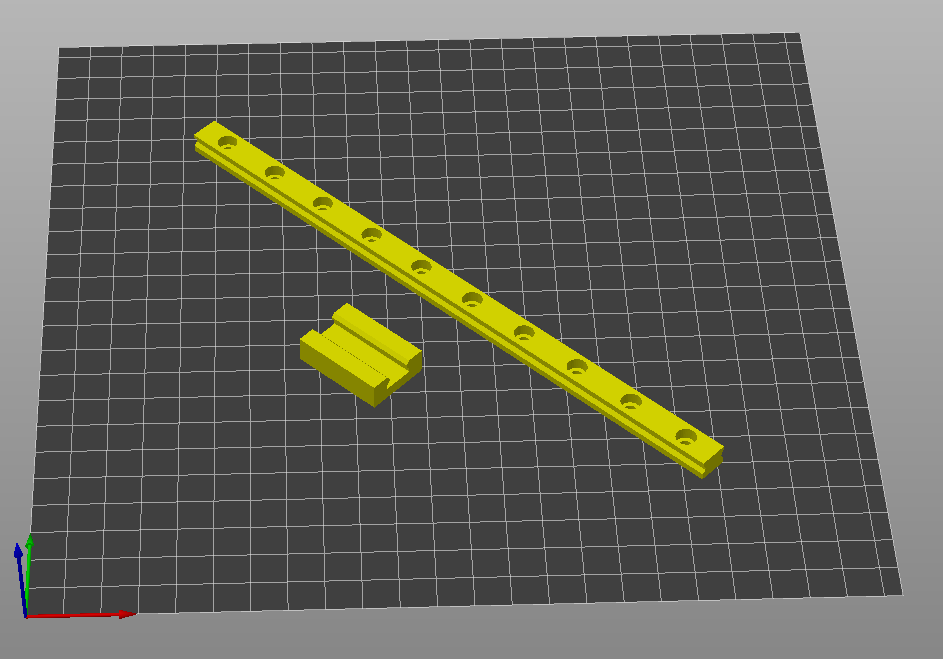

• Hình cover cho thấy hướng đặt khi in.

Gửi lời cảm ơn đặc biệt tới Rolohaun vì một thiết kế quá đỉnh!

Cập nhật (Updates):

Mình đã upload file STEP chứa cả rail 150mm và 200mm, cùng với guide block để mọi người chỉnh sửa theo nhu cầu và tinh chỉnh tolerance cho đúng với mục đích sử dụng.

Không phải máy nào cũng giống nhau, tolerance mỗi máy sẽ khác. Lúc đầu mình in mấy thanh rail này thì máy mình chưa calibrate chuẩn lắm, nhưng thời điểm đó vẫn hoạt động đúng như mong đợi.

Từ đó tới giờ mình đã thay đổi và nâng cấp máy khá nhiều, nên tolerance và độ chính xác kích thước (dimensional accuracy) cải thiện rõ. Mình in lại để test tolerance lần nữa và có thể nói guide block vẫn hơi lỏng một chút, nếu siết tolerance chặt hơn thì sẽ hợp lý hơn.

Chúc mọi người tận hưởng bản cập nhật và in vui vẻ!
